Creo中想要绘制柱坐标方程曲线，该怎么绘制呢？下面我们就来看看详细的教程。

查看详情

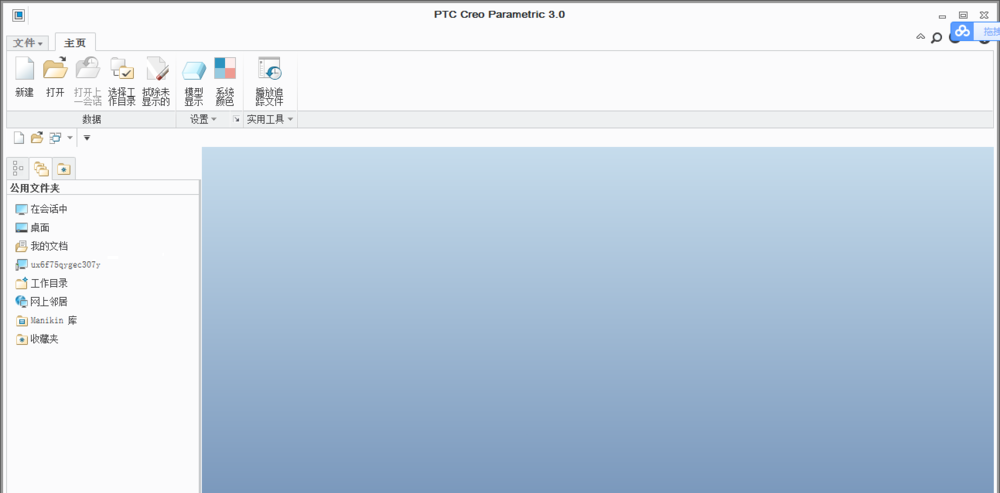

1、下载并安装Creo软件，双击打开Creo软件；

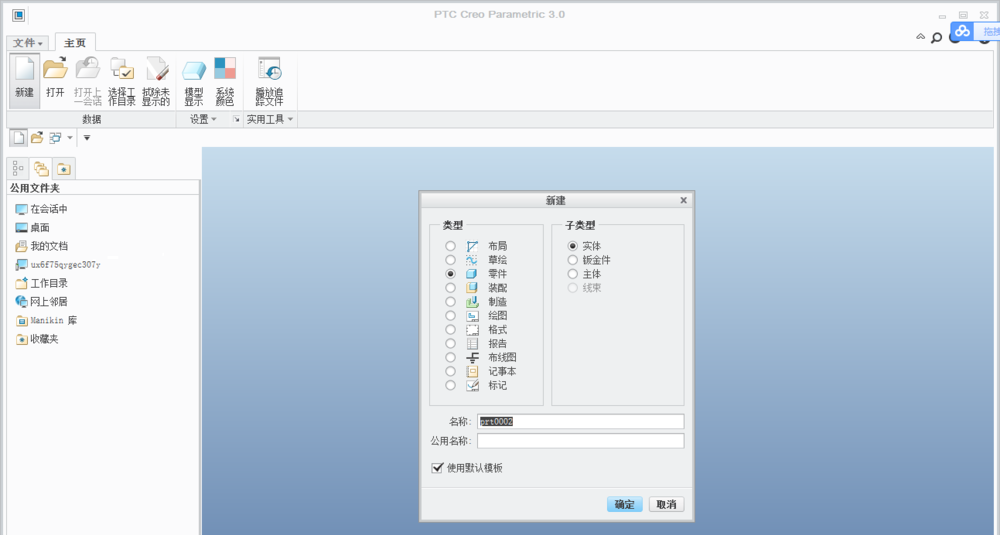

2、在Creo软件的创建窗口中新建一个零件；

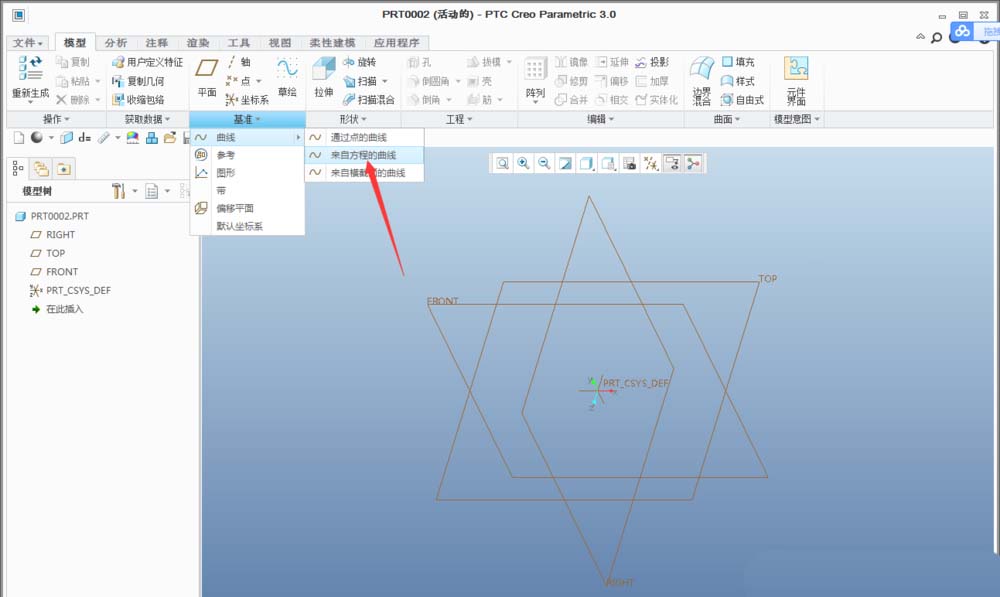

3、按图所示进入曲线绘制界面；

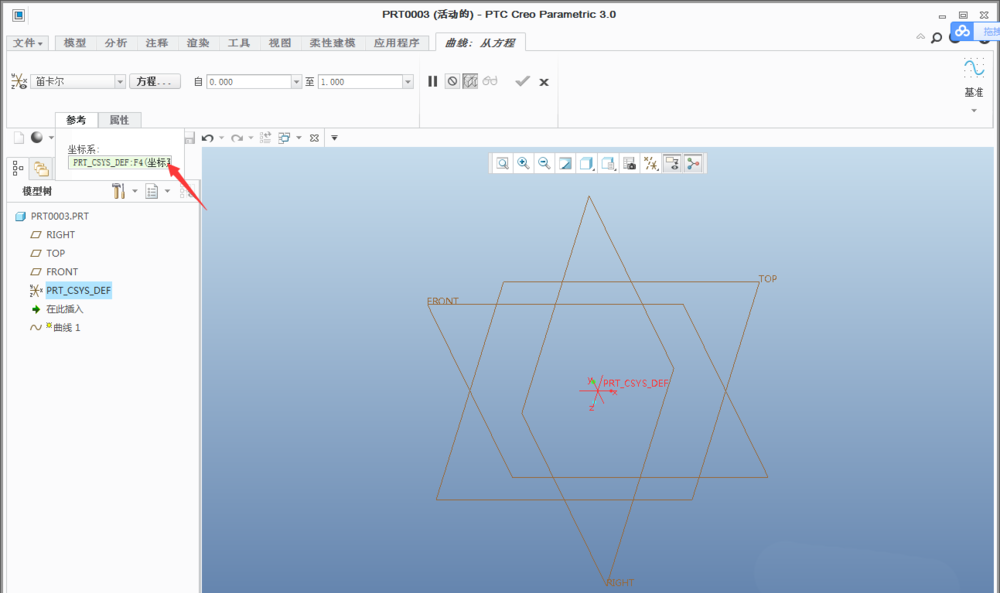

4、按图所示选择参考坐标系；

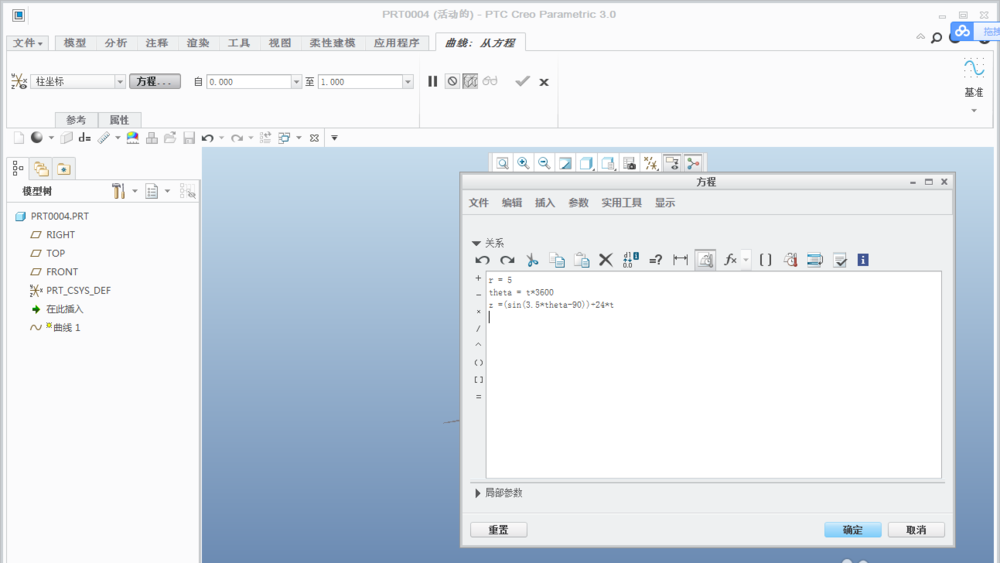

5、按图所示，选择方程形式为柱坐标；按图所示，输入柱坐标方程：

r = 5

theta = t*3600

z =(sin(3.5*theta-90))+24*t

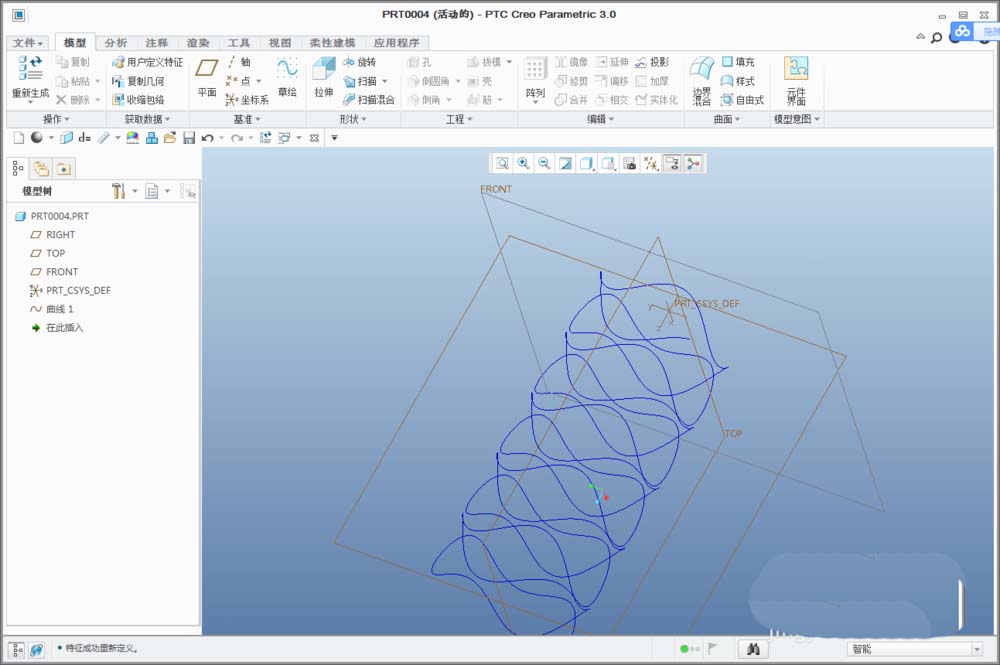

6、点击确定即可得到所需的方程曲线；

以上就是Creo3.0柱坐标方程曲线的制作方法，希望大家喜欢，请继续关注脚本之家。
