用Creo3.0参数化绘制一个渐开线型标准直齿圆柱齿轮,用到的命令有拉伸,旋转,阵列等。
1.打开Creo3.0,设置工作目录,新建文件(输入文件名),选择mmns_part_solid模板,设置模型属性,更改密度设为7.85e-9,单位默认是t/mm^3。

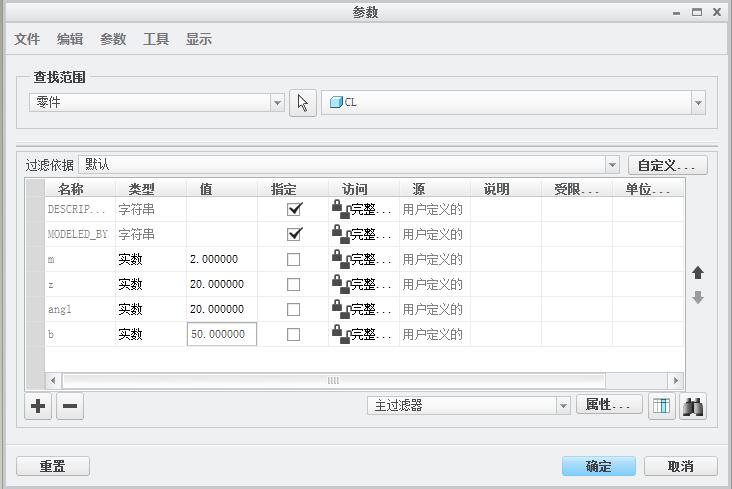

2.选择工具/参数,添加参数,模数m=2,齿数z=20,压力角angl=20,齿宽b=50,无变位。
添加关系式:r=m*z*cos(angl)/2,r为渐开线基圆半径。
3.选择基准/曲线/来自方程的曲线,笛卡尔坐标系,打开曲线方程编辑器。

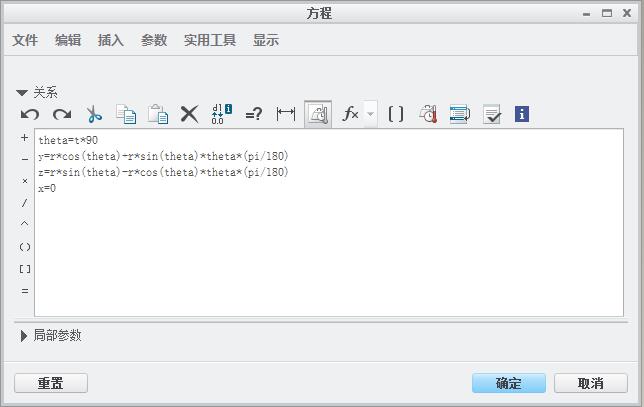

输入渐开线方程:
theta=t*90
y=r*cos(theta)+r*sin(theta)*theta*(pi/180)
z=r*sin(theta)-r*cos(theta)*theta*(pi/180)
x=0
确定后,自动生成一条渐开线。

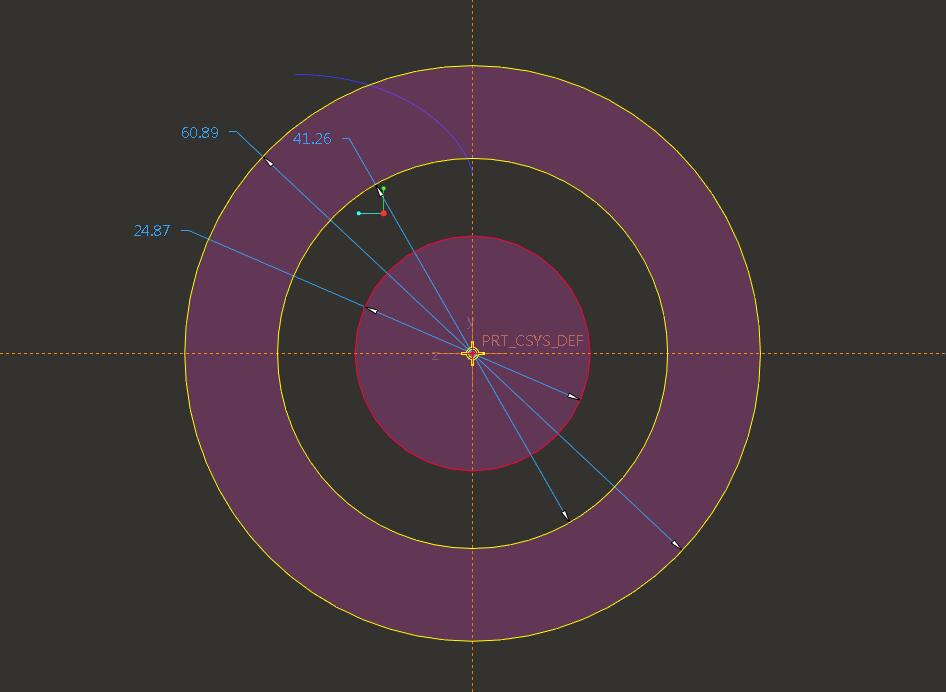

4.进入草绘,依次随机绘制3个同心圆,分别作为为齿顶圆,分度圆,齿根圆,确认退出。
5.在3D模式下,选取3个同心圆,添加关系式:
d0=(z+2)*m
d1=z*m
d2=(z-2.5)*m
自动生成由关系式控制的尺寸:44,40,35。
6.选择拉伸命令,绘制一个以齿顶圆为直径的圆柱体,再为圆柱体添加关系d3=b(齿宽)。

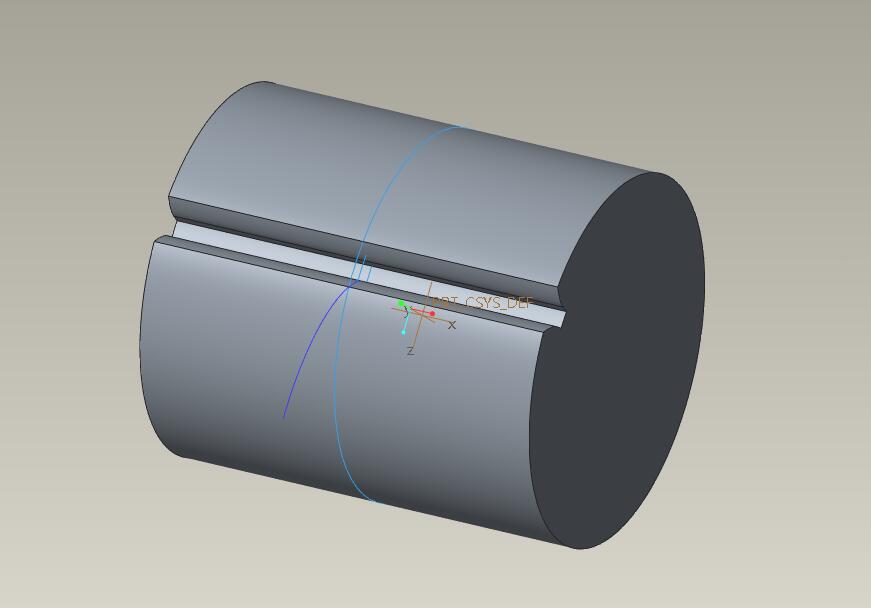

7.选择拉伸 /去除材料,绘制一个齿槽。再绘制轮槽截面时应注意,如图红色圈标记处,当齿数z<41.5时,齿根圆<基圆,此时渐开线到齿根圆可用相切直线替代;当齿数Z>41.5时,齿根圆>基圆,直接为渐开线。
8.完成一个齿槽后,再为齿槽添加关系式:d5=b,(槽宽半角)d6=90/z。
9.再将轮槽进行阵列,阵列个数随机输入。
再为阵列添加关系式p13=z,再生。
10.改变颜色外观。

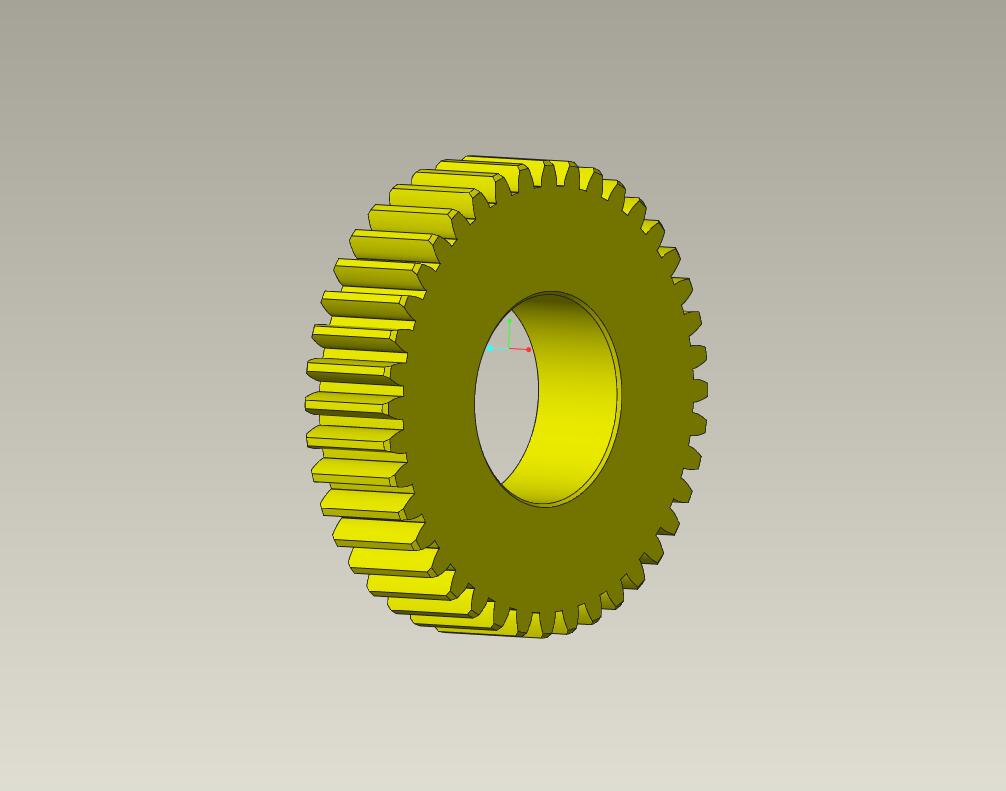

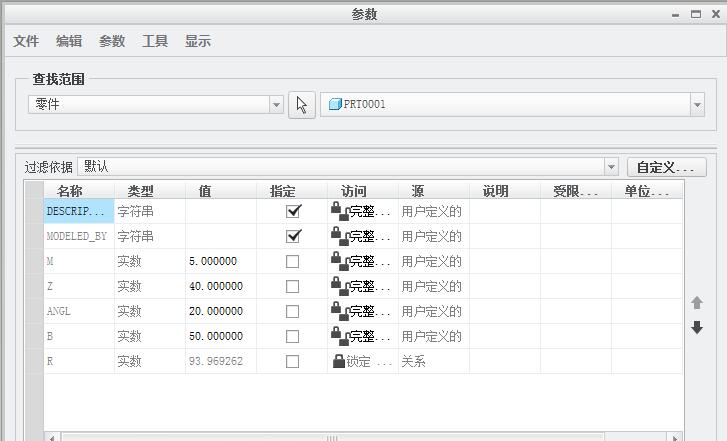

11.打开参数编辑器,更改参数m=5,z=40,再生完成,此时齿轮形状已改变。

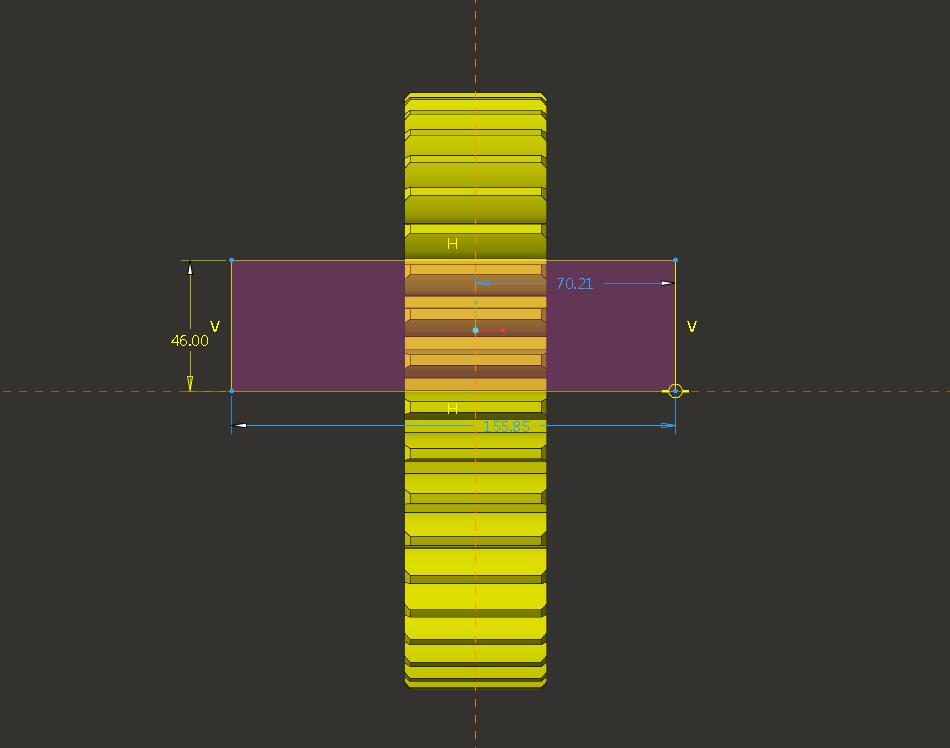

12.旋转/去除材料绘制轴孔。
13. 拉伸/去除材料绘制键槽,采用矩形花键连接,花键大径102,内径92,宽度14,槽数10,先绘制一组键槽。
14.将键槽进行阵列。
