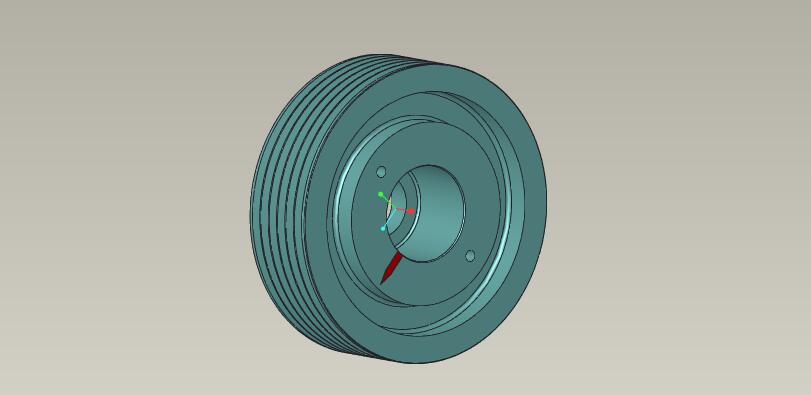

现已知小带轮节圆直径375,大带轮节圆直径400,轮槽为5V型。

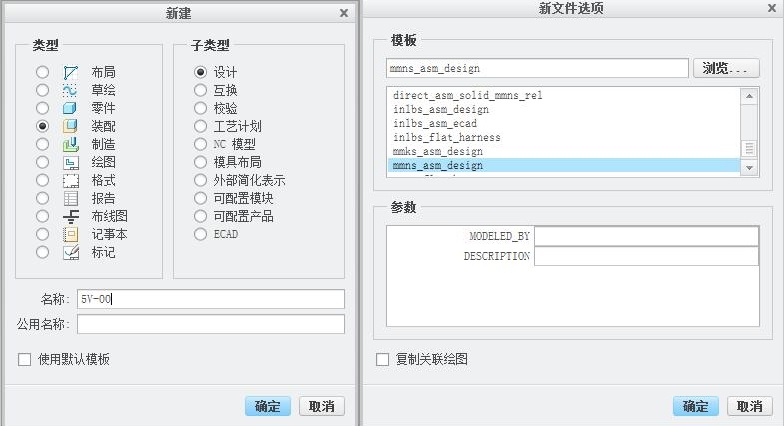

1.打开Creo3.0,新建文件,输入名称,点选装配/设计,选择mmns_asm_design模板,确定。

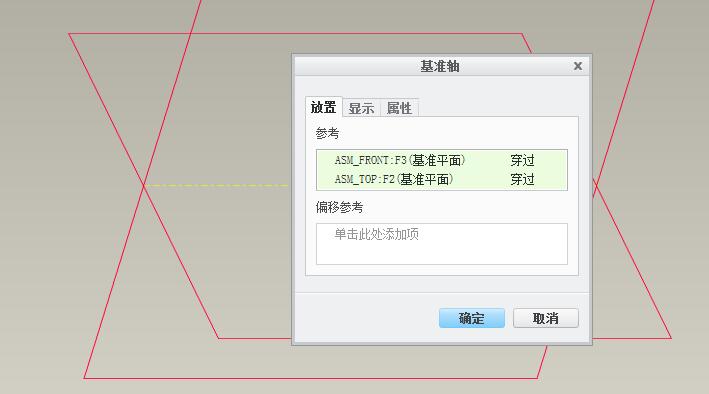

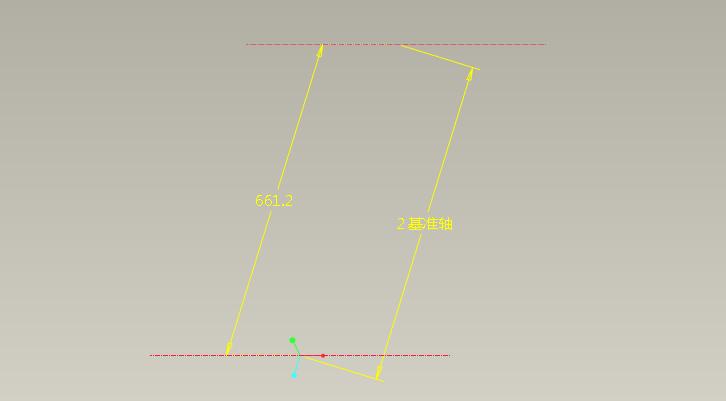

2.先创建一条基准轴,作为小带轮旋转轴,再将此基准轴进行阵列,距离为661.2,根据5V型三角带标准节线长度2540确定,生成第二条基准轴,作为大带轮旋转轴。

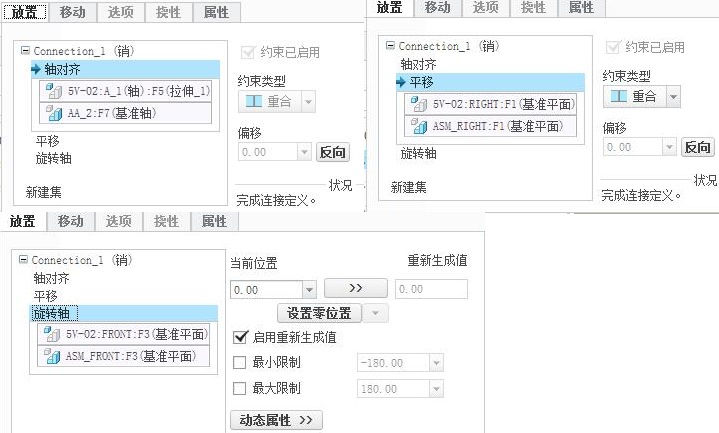

3.接下来进行带轮装配,先装入小带轮,选择销连接,轴对齐:将小带轮轴与第一个基准轴对齐;平移:选择小带轮RIGHT平面与ASM_RIGHT平面重合;旋转轴:将小带轮FRONT平面与ASM_FRONT平面角度设为0,完成小带轮装配。
4.以同样的步骤装配大带轮。

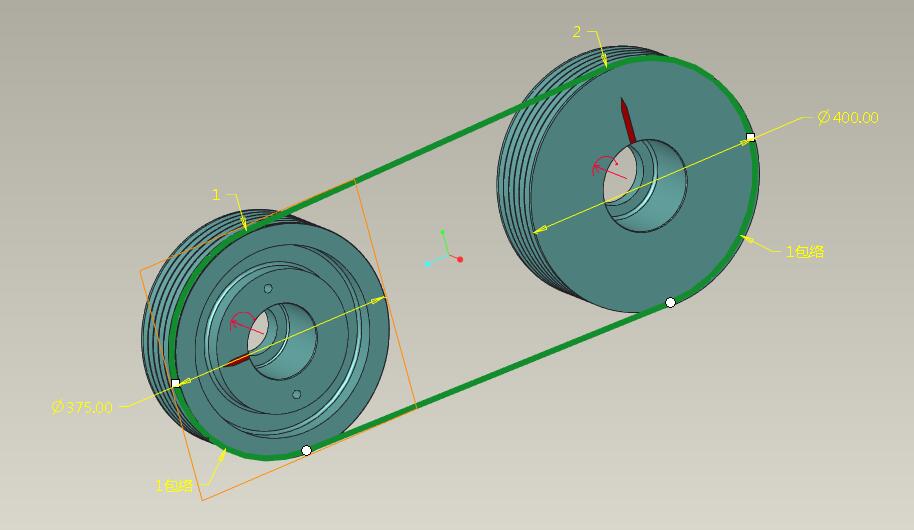

5.接下来,进入应用程序/机构,选择带,按CTRL键,依次选择小带轮和大带轮轴线,完成。

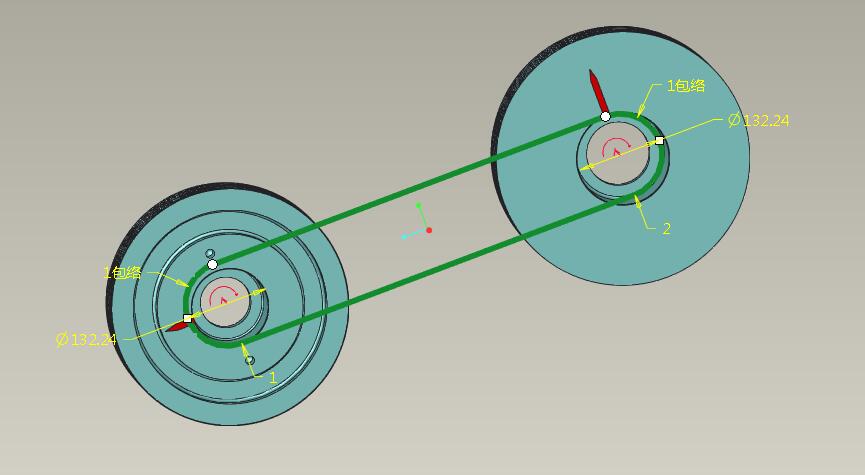

6.定以带属性/参考,分别输入滑轮1、2节圆直径,滑轮1为小带轮节圆直径375,滑轮2为大带轮节圆直径400,再选择带的中截面与一个轮槽中截面重合,完成。
7.重复5、6步骤,再定以其余5根带。

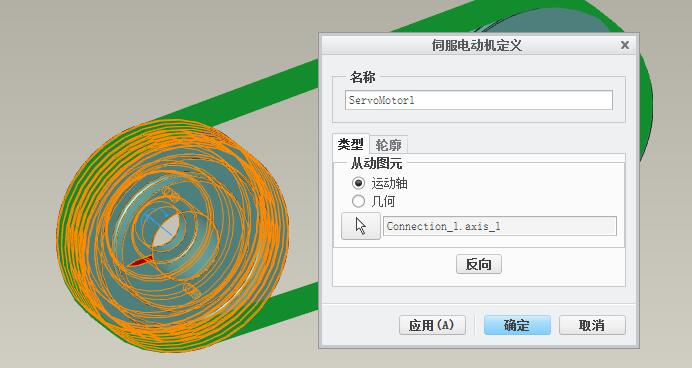

8.定义伺服电机,新建伺服电机,类型/运动轴,选择小带轮轴线。

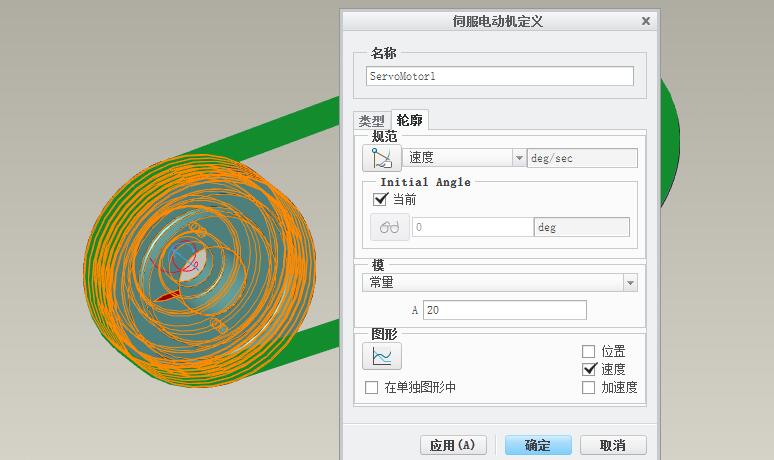

再选择轮廓/速度/常量,设为20,单位是deg/sec,即转小带轮转360°,需要18s。
9.新建分析,首选项将将结束时间设为18s,再选择电动机,运行。
