带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。以一个简单有趣的例子介绍如何在Proe中进行带传动仿真。

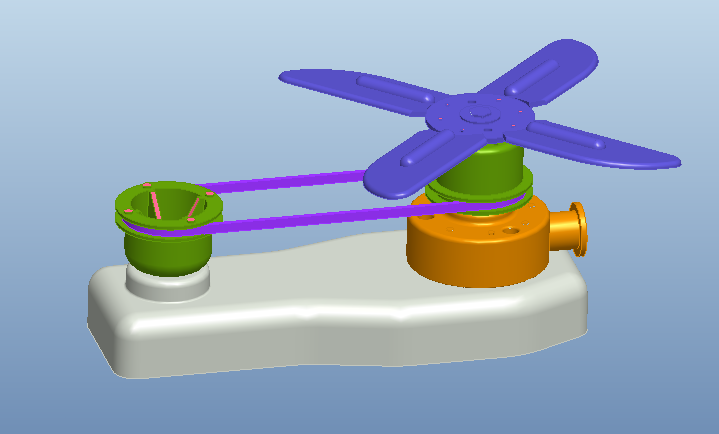

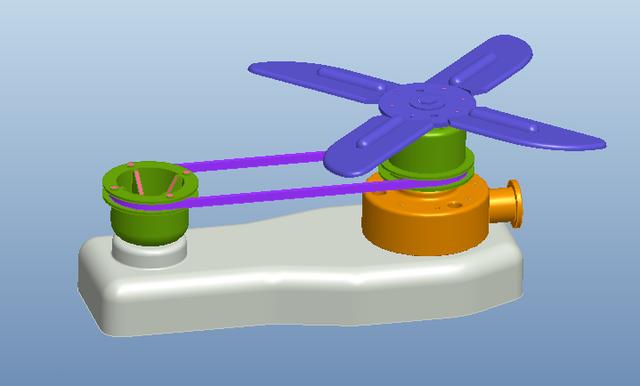

组装完成后如下图：

方法：

1.新建组件。

2.添加TIMING_BELT_COVER，以缺省的方式进行放置，如下图所示。

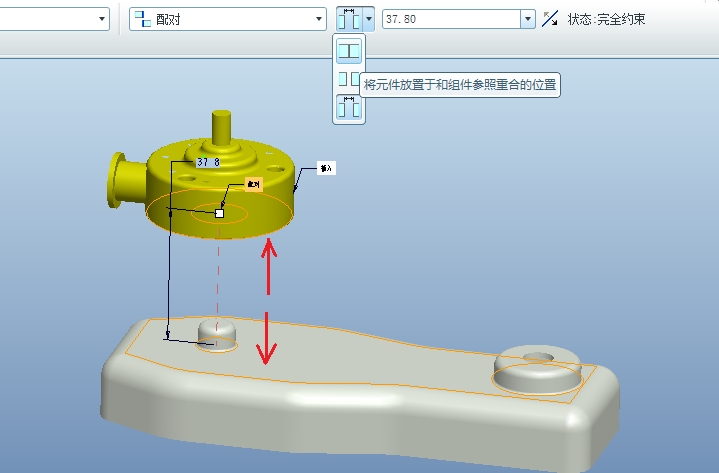

3.插入WATER_PUMP，依次点击下图黑色箭头所指的圆柱面进行配合。

点击下图红色箭头所指的两个平面进行对齐。

4.插入CRANK_PULLEY，连接方式选择【销钉】，选择下图红色箭头所指的圆柱面。

选择CRANK_PULLEY的底面和TIMING_BELT_COVER的平面，如下图所示完成销钉连接的定义。

5.插入FAN_PULLEY，连接方式选择销钉，选择下图黑色箭头所指的圆柱面。

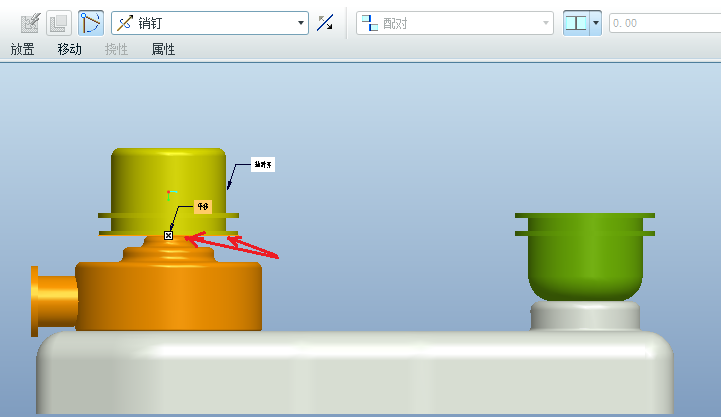

选择下图FAN_PULLEY底部端面和WATER_PUMP的平面，如下图所示完成销钉连接的定义。

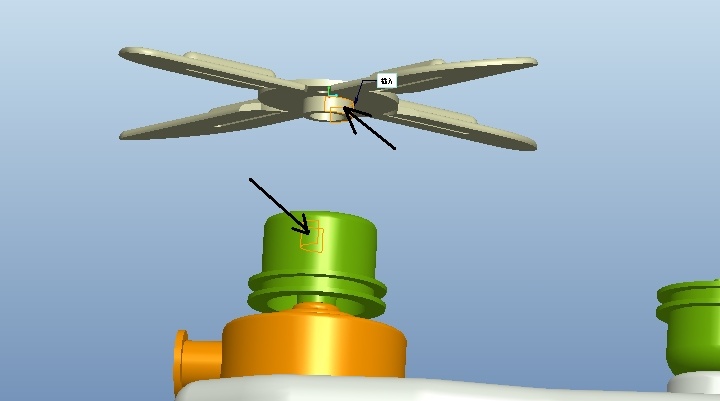

6.插入FAN_ASSY组件，将其与FAN_PULLEY按照下图进行装配。

7.点击【应用程序】-【机构】，进入机构环境。点击右侧的【传送带】，弹出控制面板。按照Ctrl选择下图黑色箭头所指的圆柱面，出现绿色的传送带曲线。接下来对传送带的位置进行调整。

我们会反向传送带的位置发生了如下的变化。

8.光有一个传送带的曲线可不行。我们现在开始制作传送带的零件。点击传送带，鼠标右击选择【制作零件】。

弹出下面的窗口，输入名称：pidai.

勾选：空，点击：确定。

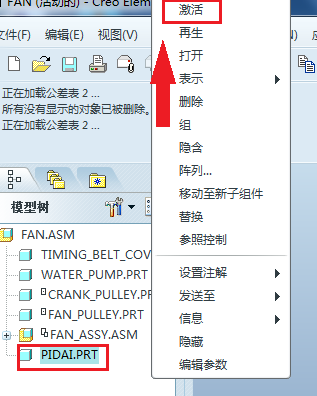

我们会发现在模型树多了一个pidai零件。点击【应用程序】-【标准】，回到组件环境。在模型树选择pidai鼠标右击选择【激活】。

将无关的零件进行隐藏。点击右侧工具栏的拉伸按钮，选择传送带所在的平面作为草绘平面。在草绘环境中，使用边命令参照传送带曲线绘制如下的草绘。

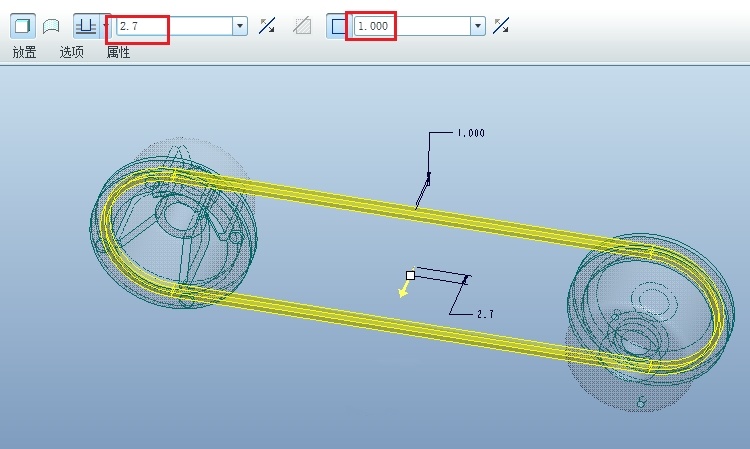

点击勾号，回到拉伸控制面板，按照下图进行设置。完成~

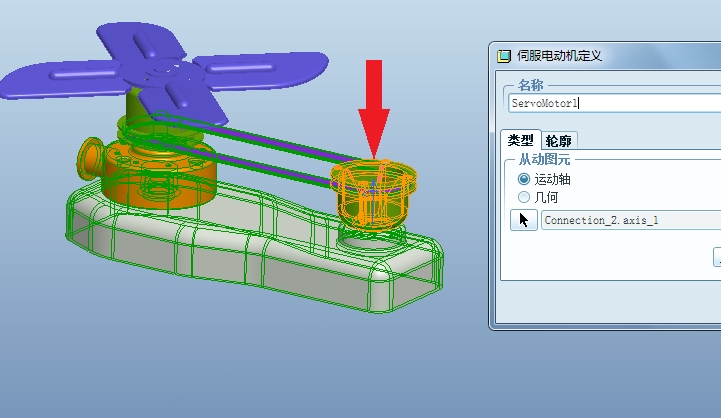

9.再次进入机构环境。点击【伺服电机】，选择下图红色箭头所指的销钉连接作为电机的添加位置。

点击【轮廓】，对电机的参数进行设置。

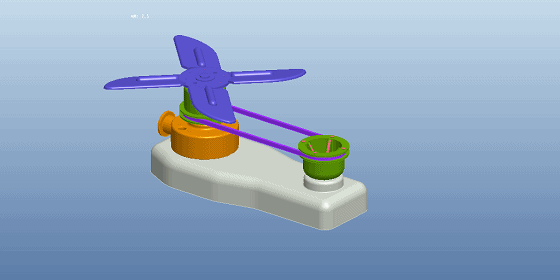

10.点击【机构分析】，按照下图进行设置，点击运行，整个机构就运行起来了。
