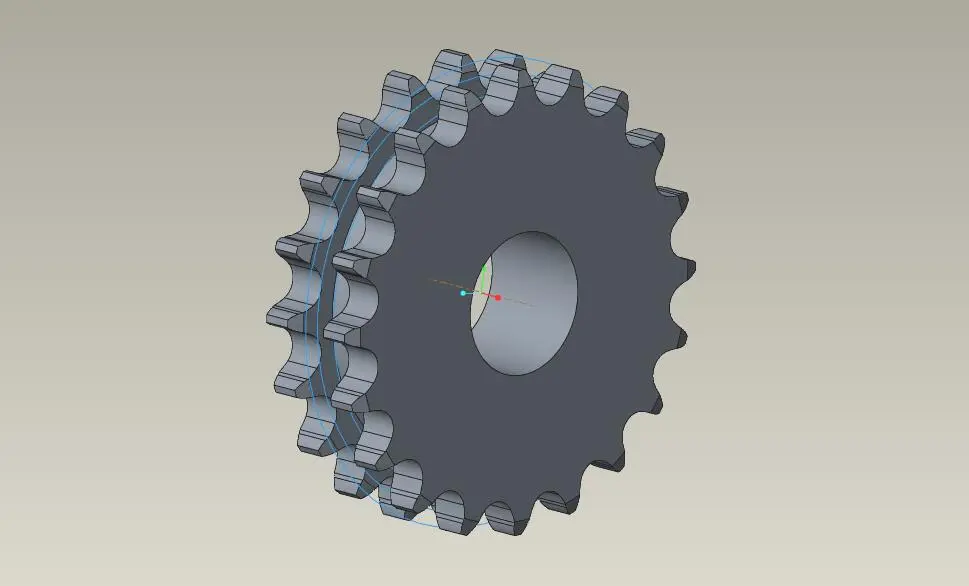

Creo3.0参数化绘制12A型双排链轮，改齿数模数自动更新特别方便

用Creo3.0参数化绘制一个12A型双排链轮，用到的命令有拉伸，旋转，阵列等。

1.打开Creo3.0，设置工作目录，新建文件（输入文件名），选择mmns_part_solid模板，设置模型属性，更改密度设为7.85e-9，单位默认是t/mm^3。

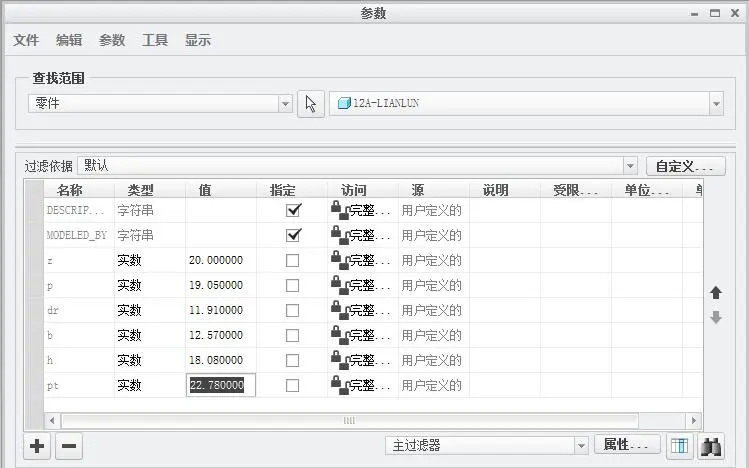

2.选择工具/参数，添加参数，齿数z=20，节距p=19.05，滚子直径dr=11.91，内节内宽b=12.57，内链板高度h=18.08，排距22.78。(数值参考12A型齿槽)

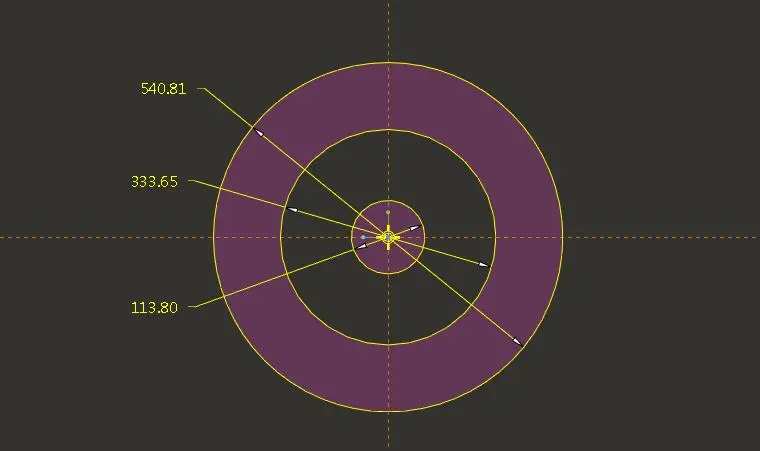

3.进入草绘，依次随机绘制3个同心圆，分别作为为齿顶圆，分度圆，齿根圆，确认退出。

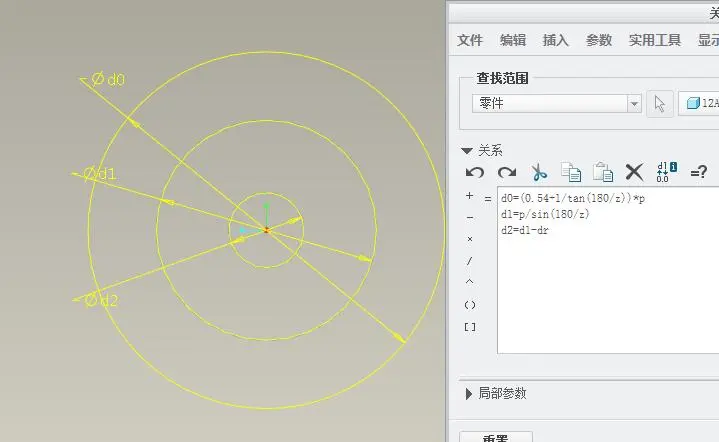

4.在3D模式下，选取3个同心圆，添加关系式：

d0=(0.54+1/tan(180/z))*p

d1=p/sin(180/z)

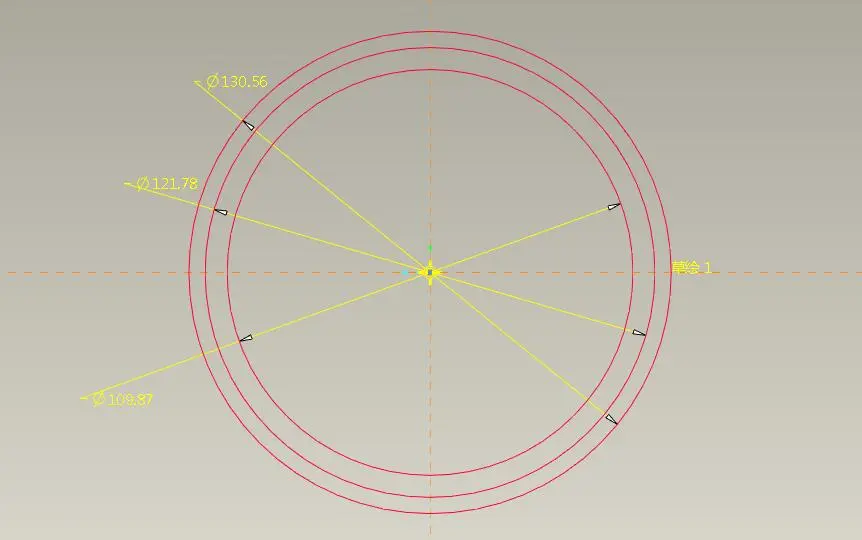

d2=d1-dr自动生成由关系式控制的尺寸：130.56，121.78，109.87。

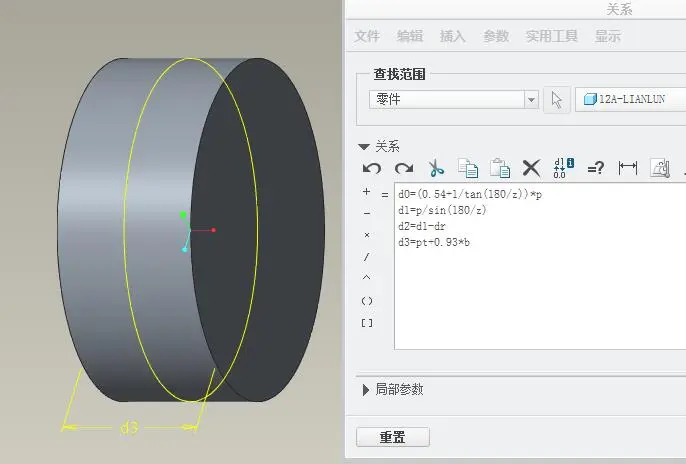

5.选择拉伸命令，绘制一个以齿顶圆为直径的圆柱体，长度随机。

再为圆柱体添加关系d3=pt+0.93*b，则自动生成尺寸34.47。

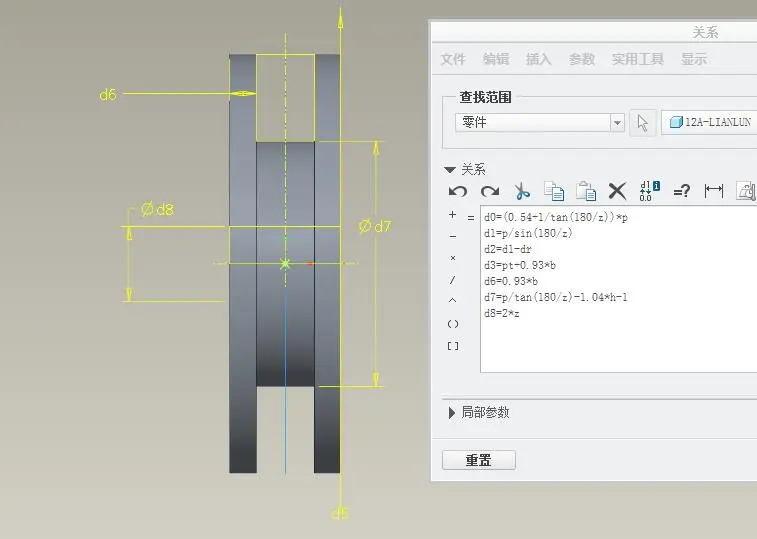

7.旋转去除材料，绘制排间槽和轴孔

再为其添加尺寸关系：

d6=0.93*b

d7=p/tan(180/z)-1.04*h-1

d8=2*z

再生效果

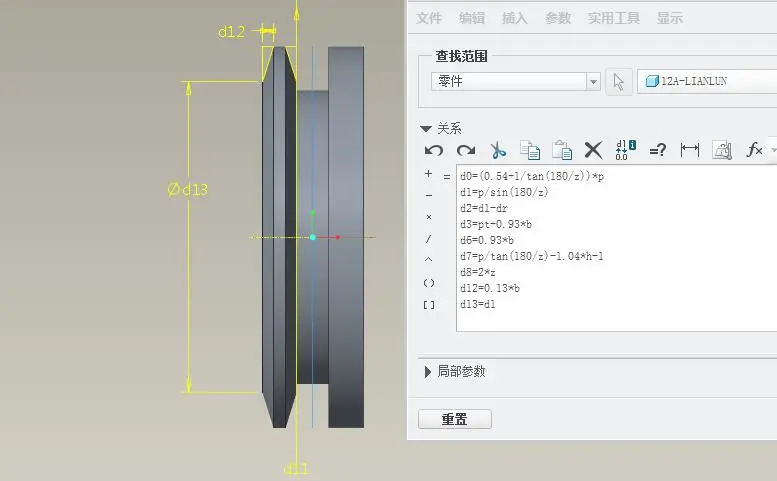

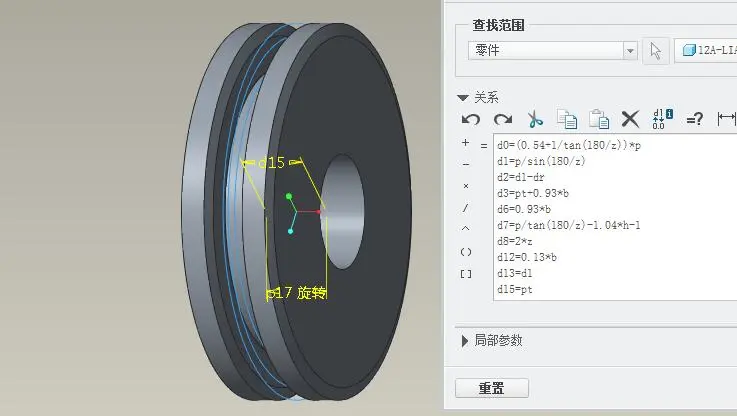

8.旋转/去除材料，绘制齿侧倒角：

再为倒角添加关系：d12=0.13*b，d13=d1

9.再将倒角进行阵列，数目2，距离为排距pt，并添加关系式的d15=pt，再生。

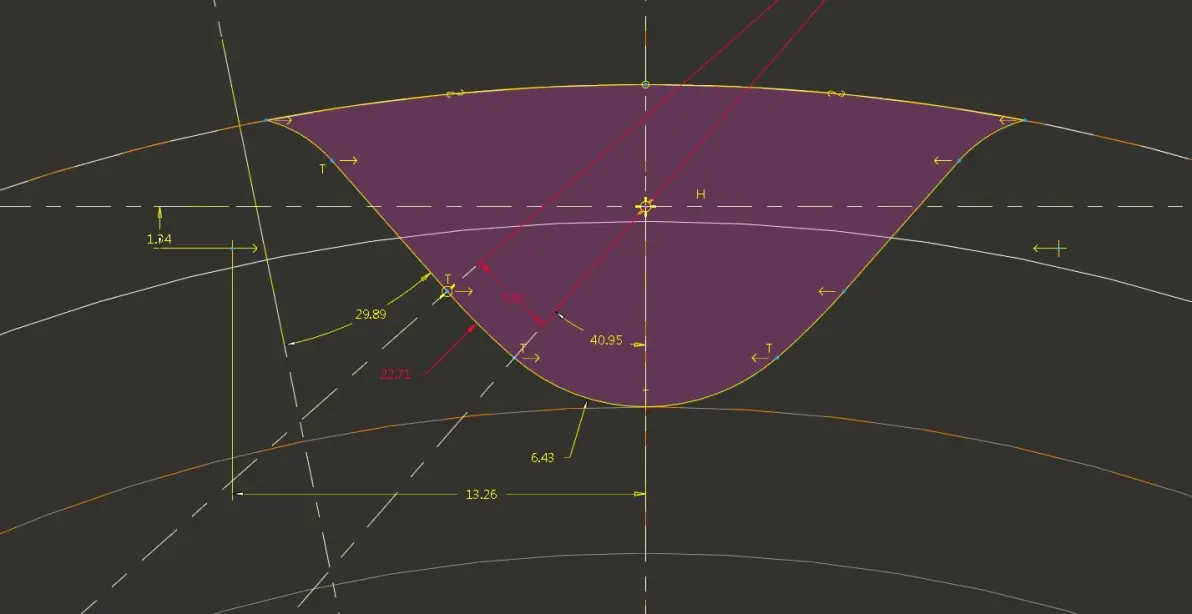

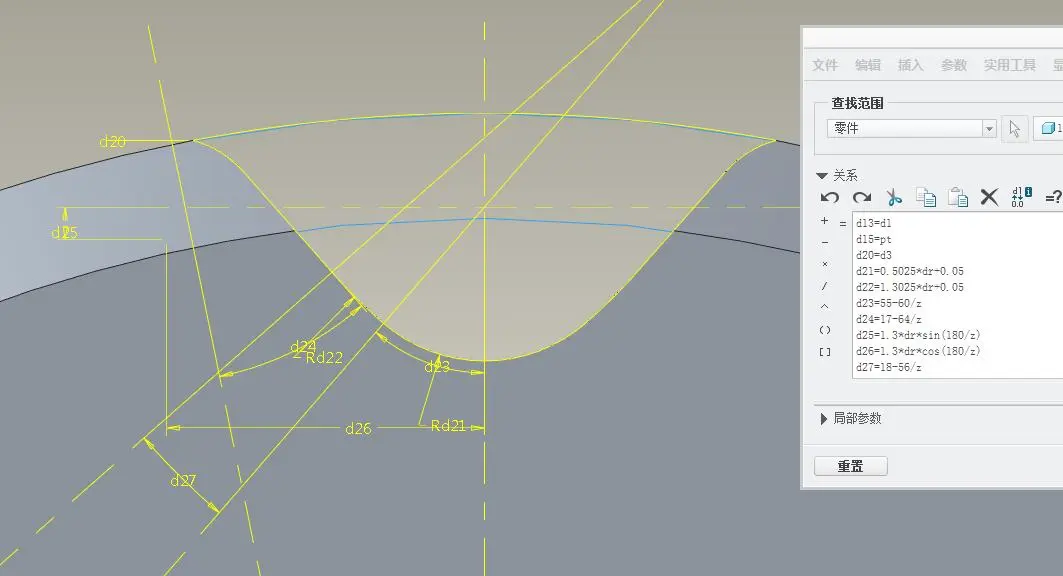

10.拉伸/去除材料，绘制齿槽，齿槽截面为3圆弧一直线。

完成后，再为齿槽添加关系式：

d20=d3

d21=0.5025*dr+0.05

d22=1.3025*dr+0.05

d23=55-60/z

d24=17-64/z

d25=1.3*dr*sin(180/z)

d26=1.3*dr*cos(180/z)

d27=18-56/z

再生效果

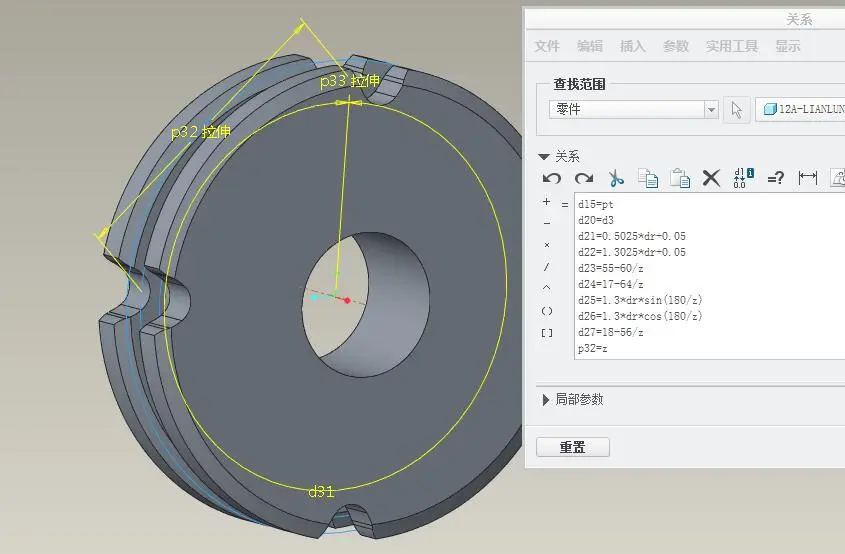

12.将齿槽阵列，数目先为4。

再添加关系式：P32=z

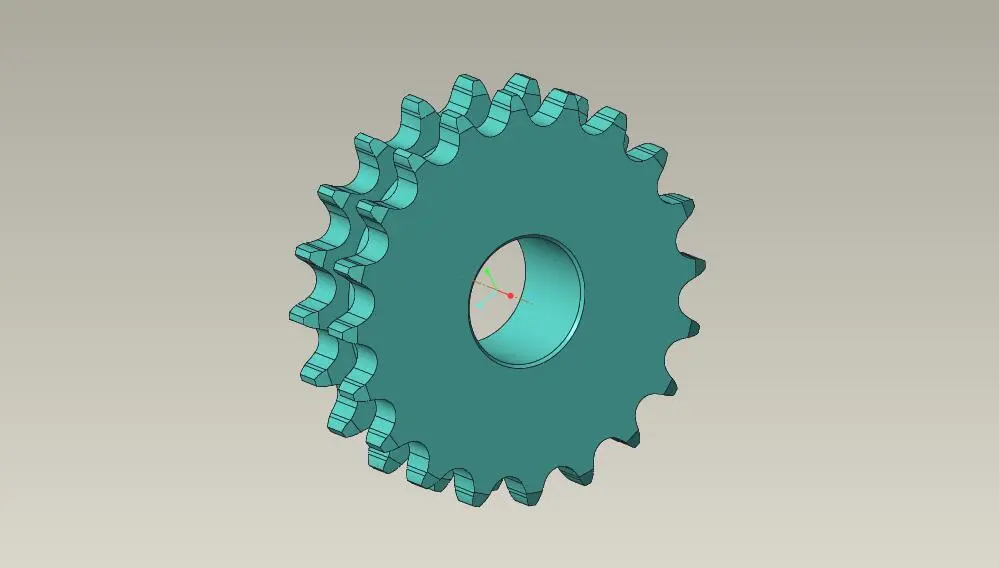

13.改变颜色外观：

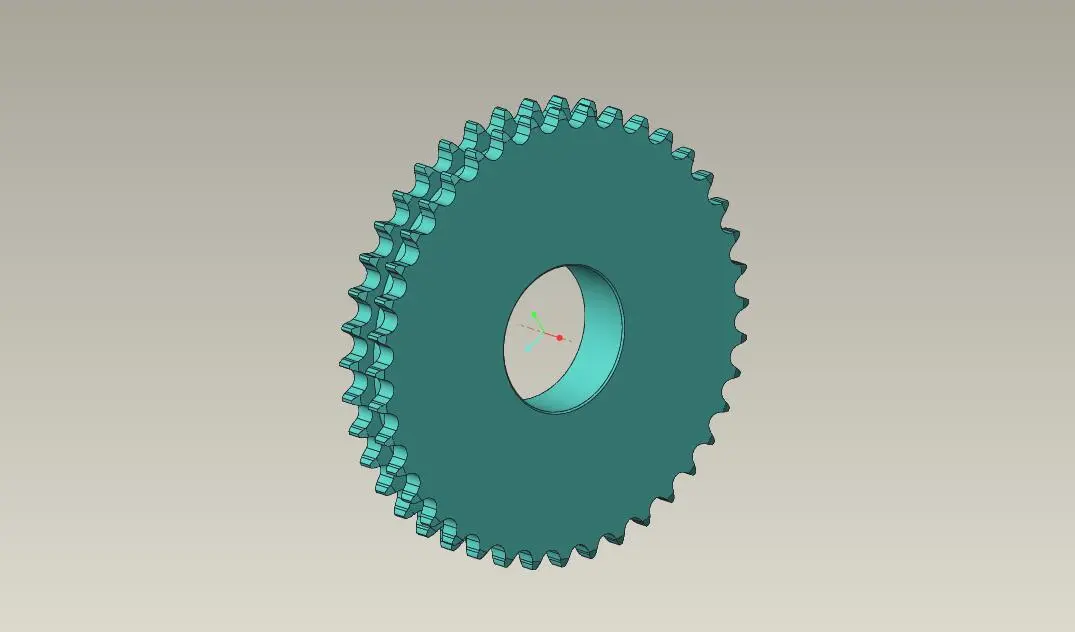

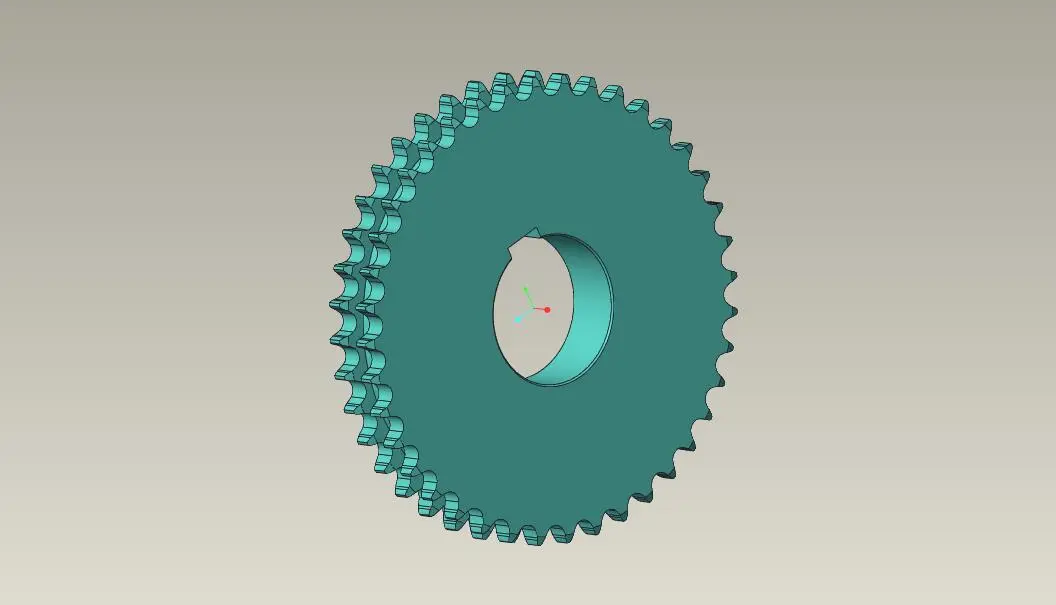

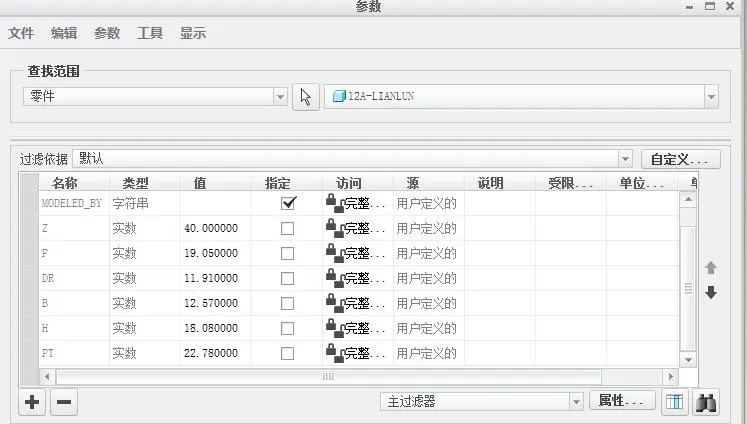

打开参数编辑器，z=40，再生完成，此时链轮形状已改变。

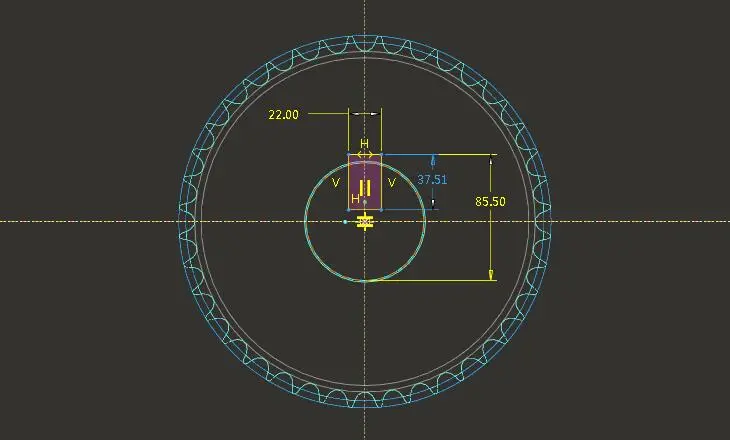

13.拉伸/去除材料绘制键槽，键槽宽度22。
