今天我们就来介绍使用Creo绘制簪形线的方法，很基础的教程，请看下文详细介绍。

查看详情

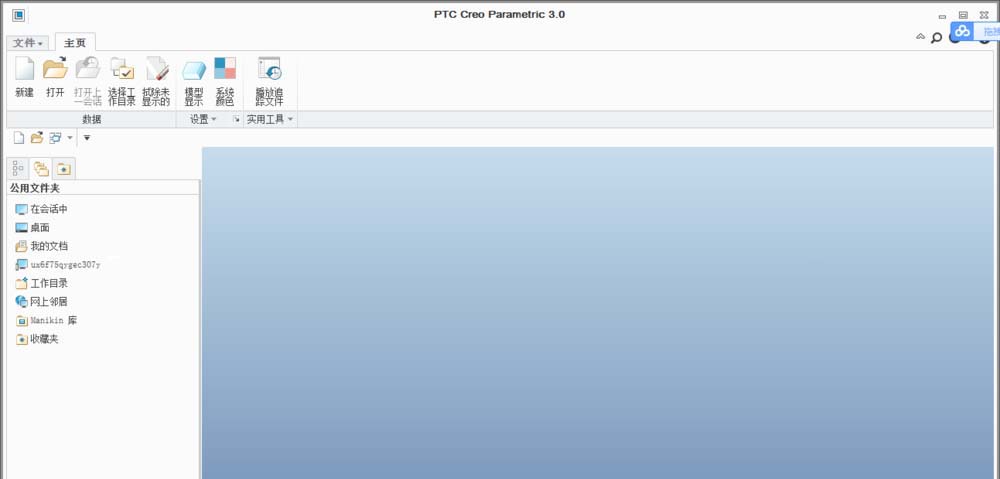

1、下载并安装Creo软件，双击打开Creo软件；

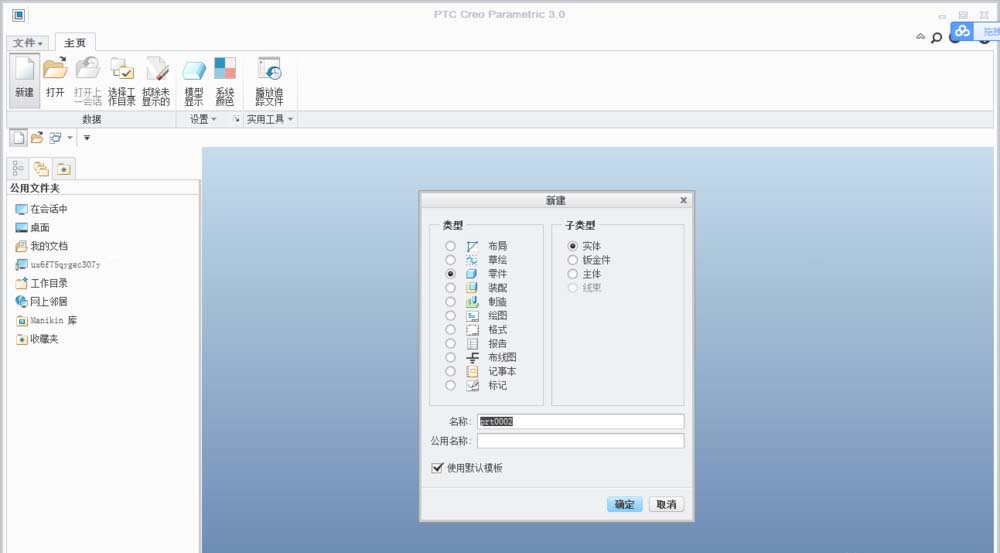

2、在Creo软件的创建窗口中新建一个零件；

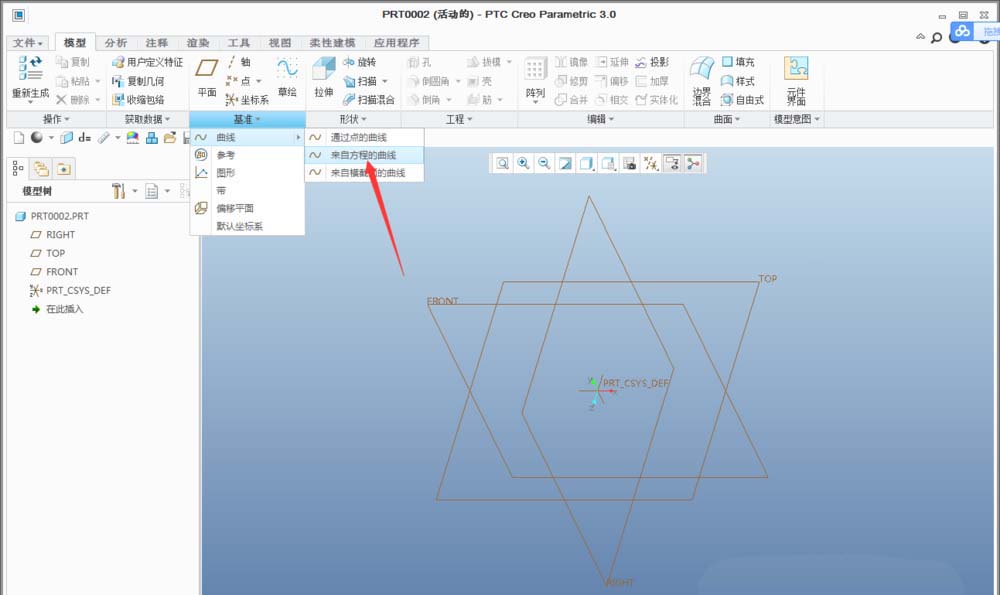

3、按图所示进入曲线绘制界面；

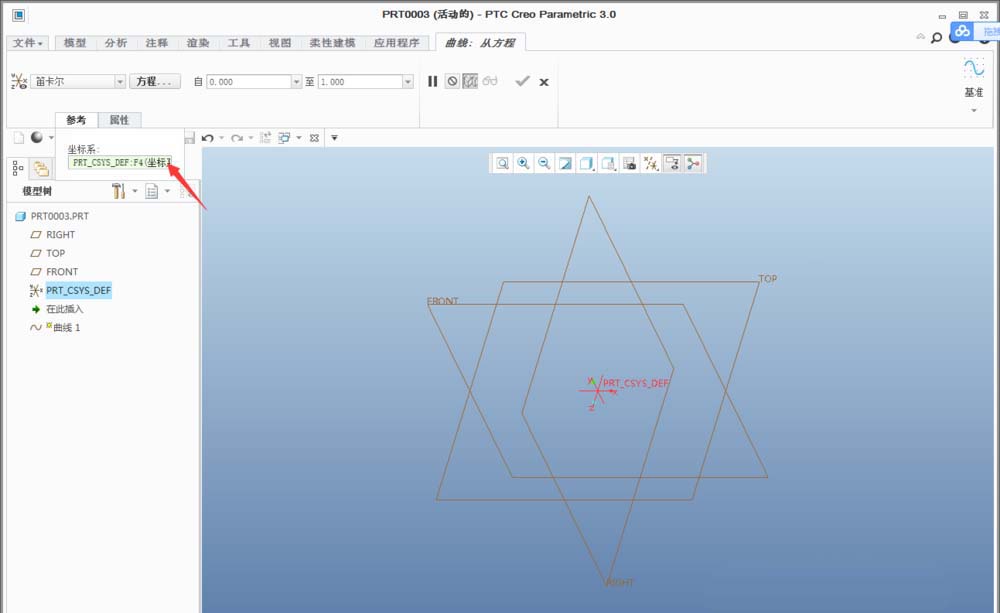

4、按图所示选择参考坐标系；

5、按图所示，选择方程形式为球坐标 ；

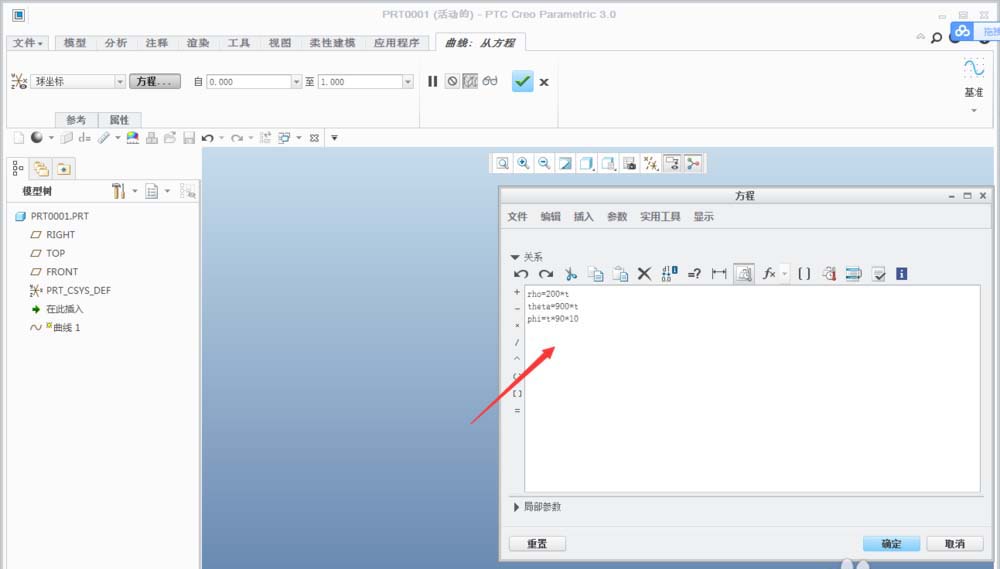

6、按图所示，输入方程：

rho=200*t

theta=900*t

phi=t*90*10

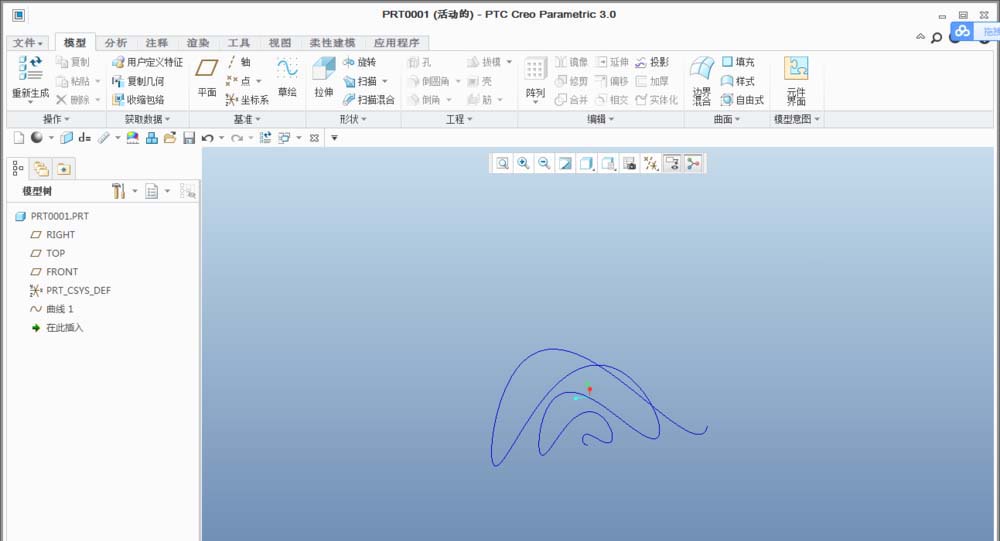

7、点击确定即可得到所需的方程曲线；

以上就是Creo3.0簪形曲线的绘制方法，希望大家喜欢，请继续关注脚本之家。
