Creo作为机械工程三维建模软件中使用非常广泛的一个软件，功能强大，简单易学。本文讲述Creo创建工程图中心线的方法。

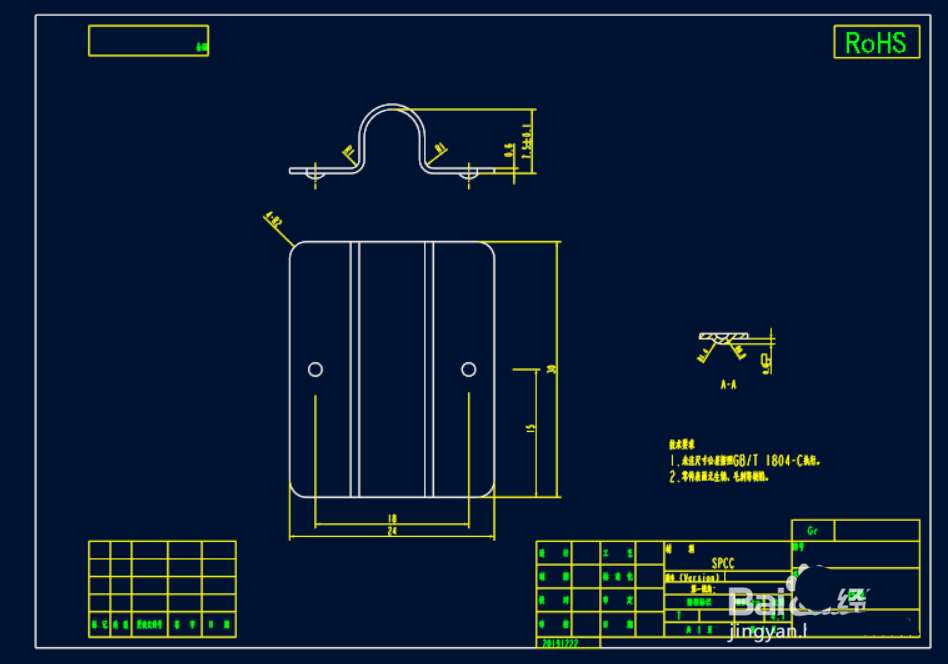

先打开一个Creo工程图。

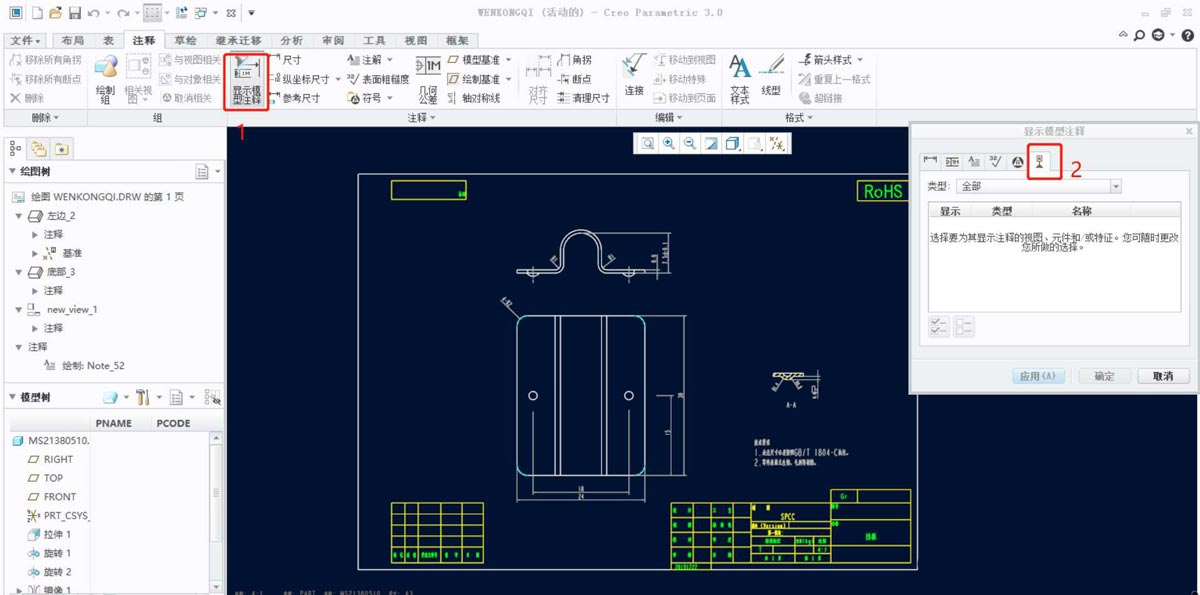

点击注释，点击显示模型注释，点击最右侧显示模型基准。

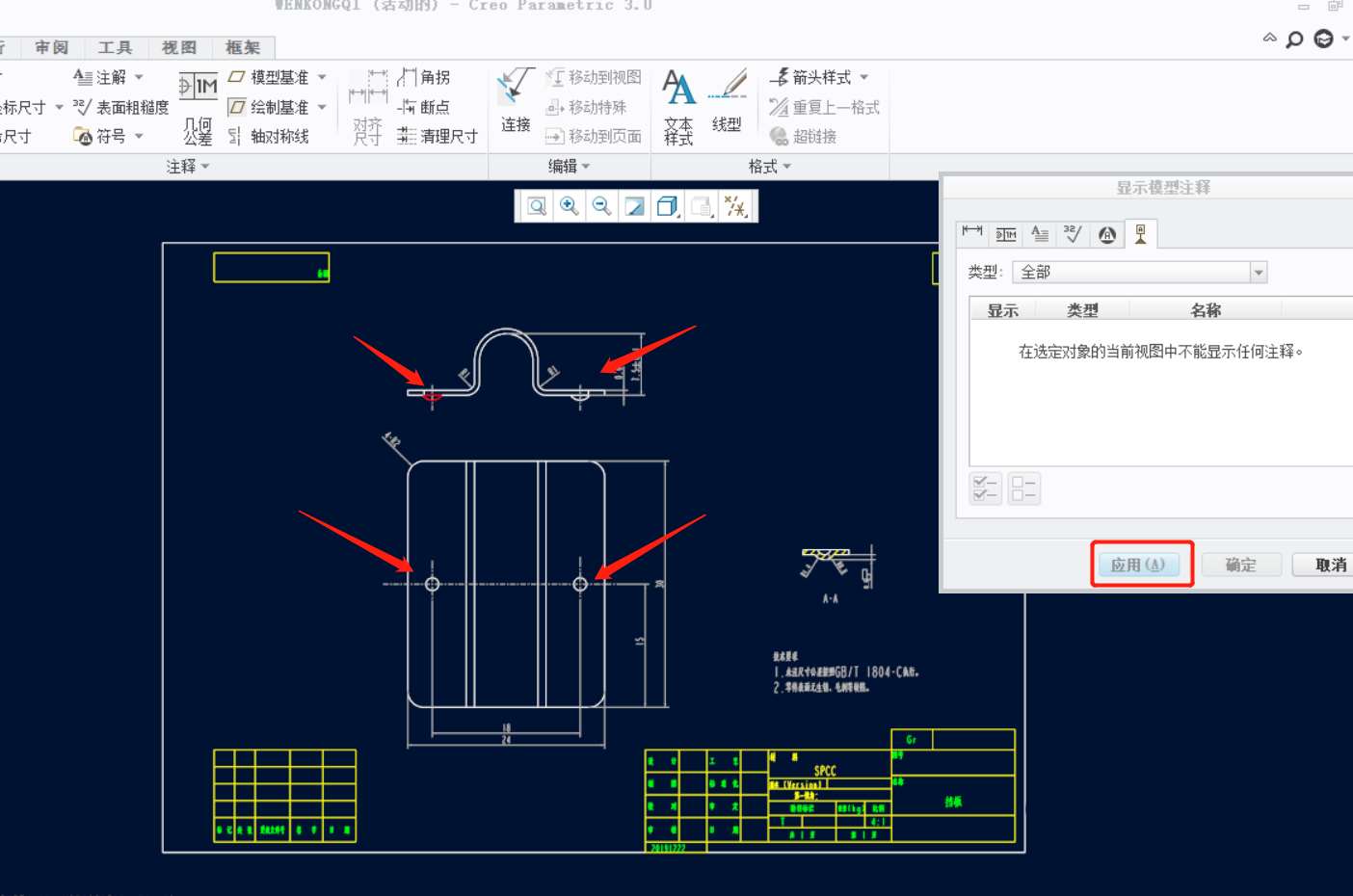

点击视图中圆弧特征，就可以看到中心线预览显示出来，选中预览中心线，点击应用。
可以看到俯视图中心线都已经画好了，但是主视图中心线还未显示，此时用草绘中手动绘制一条中心线。

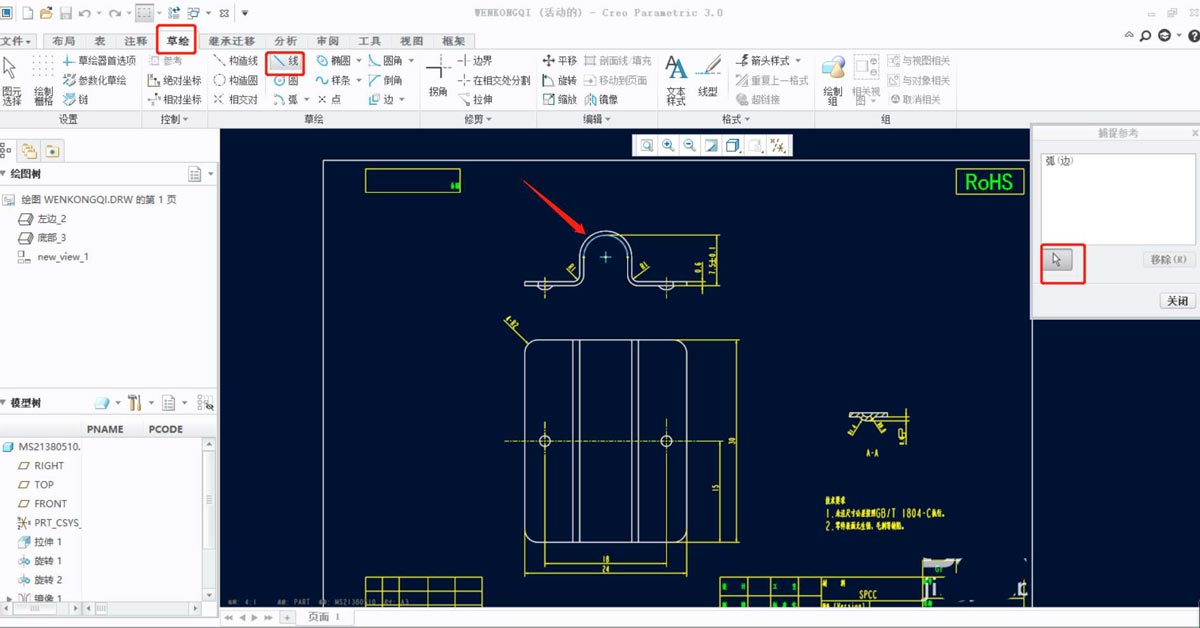

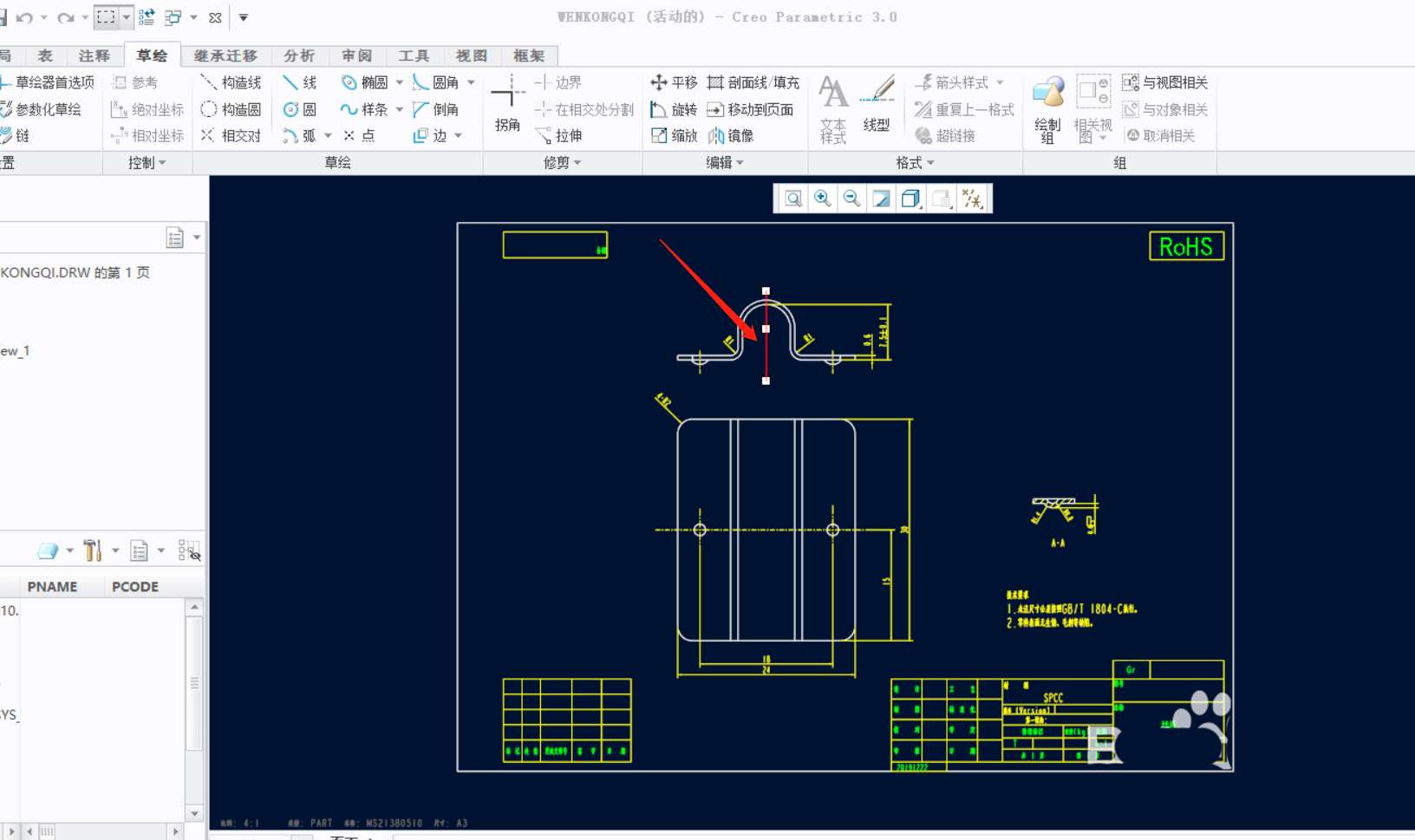

单击草绘，单击线命令，点击捕捉参考，单击主视图中圆弧特征和水平线特征，此时根据参考可以画出一条实线。

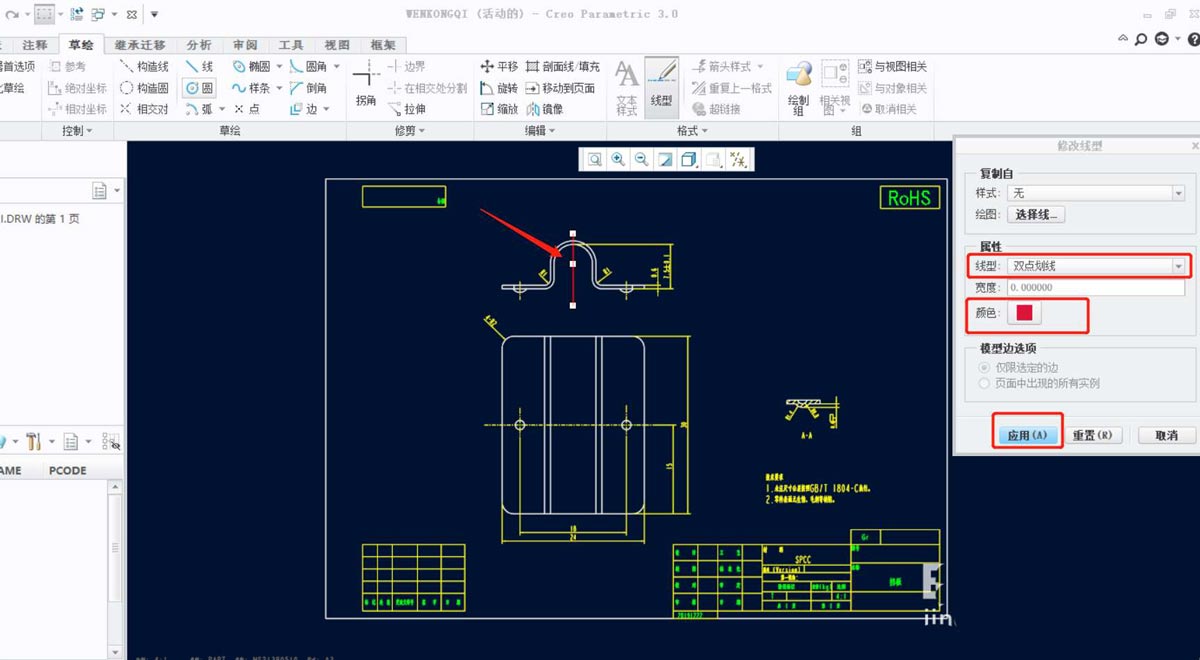

右键单击画好的实线，选择线型，进入一个线型属性设置对话框，此时可以修改线型属性以及线条颜色。

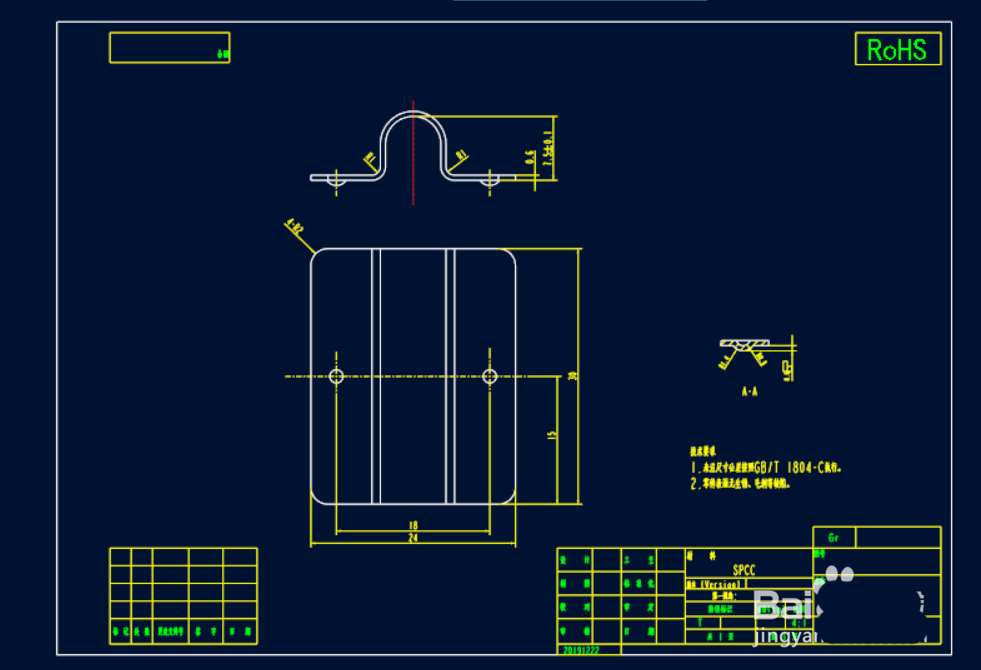

设置好后单击确定，中心线就手动绘制完成了。
注意事项：
有一些中心线不一定能显示预览，则需要手动绘制。
以上就是creo工程图显示中心线的技巧，希望大家喜欢，请继续关注脚本之家。
