Creo导出CAD工程图，技巧分享！

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

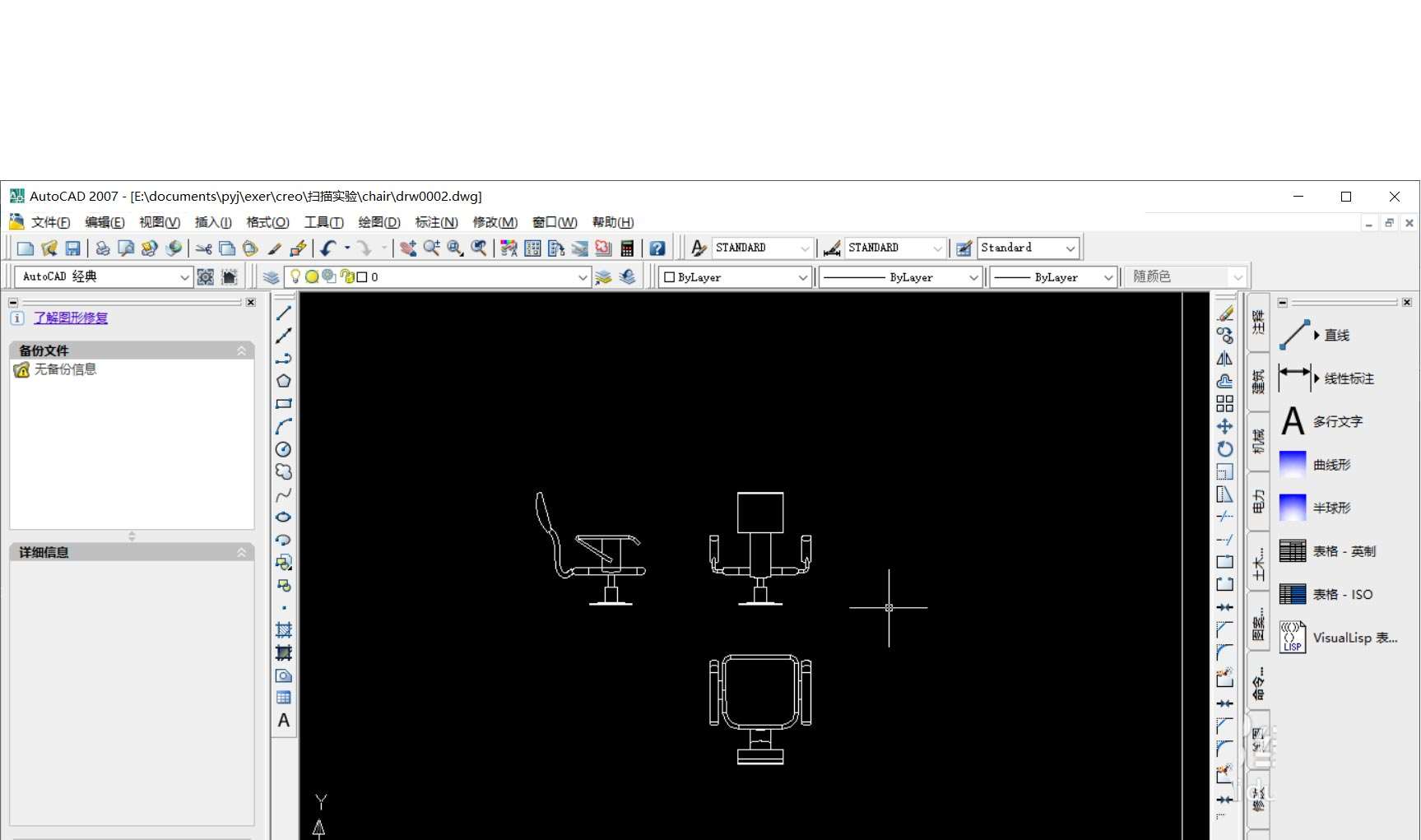

creo5.0如何生成CAD文件？将三维图转换为二维的CAD图是工作中经常会用到的操作，这里分享一种通过CREO5.0将prt文件转换为DWG文件的操作，希望对需要的朋友有用。

查看详情

步骤1：使用CREO打开目标prt文件，点击工具栏的新建按钮，或者点击菜单栏的“文件”->“新建”。

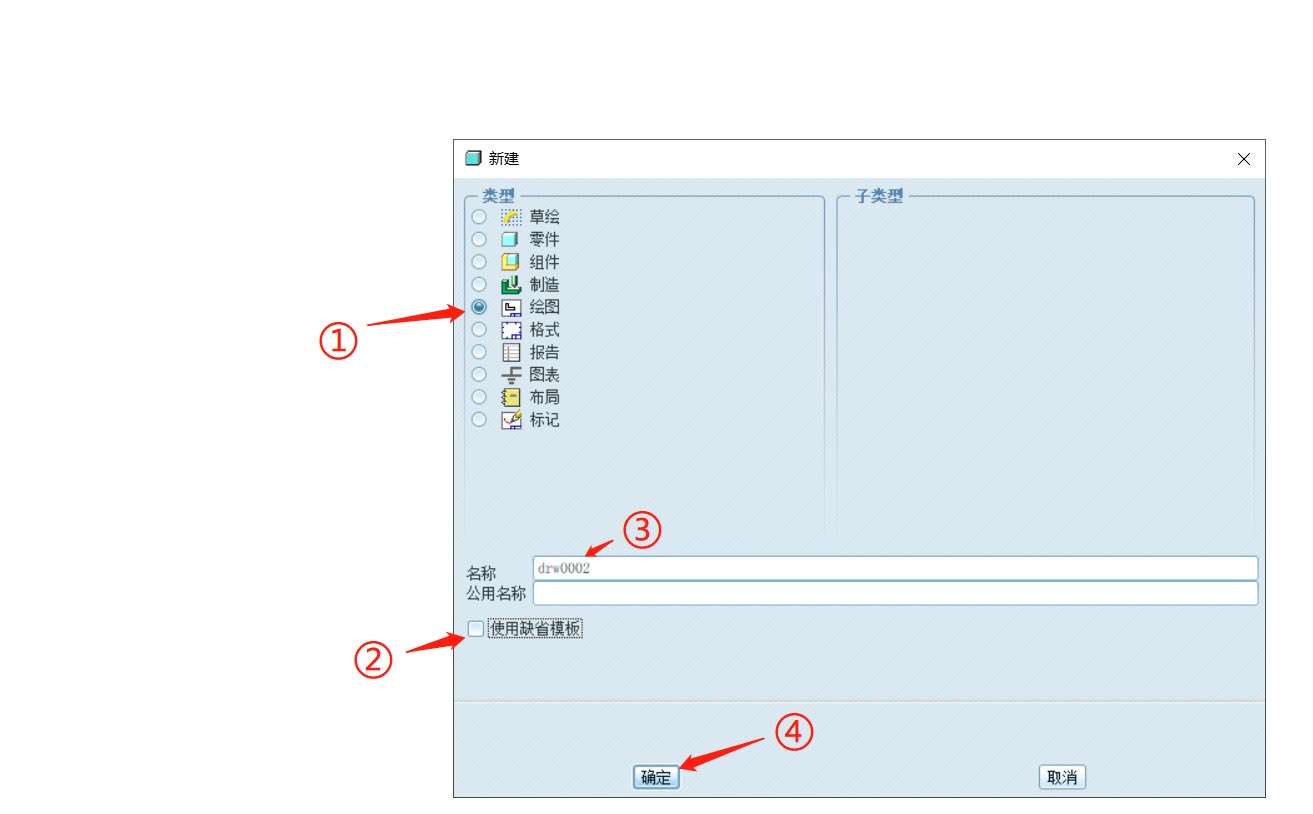

步骤2：选择“绘图”，输入目标名称，取消“使用默认缺省模板”勾选，最后点击“确定”。

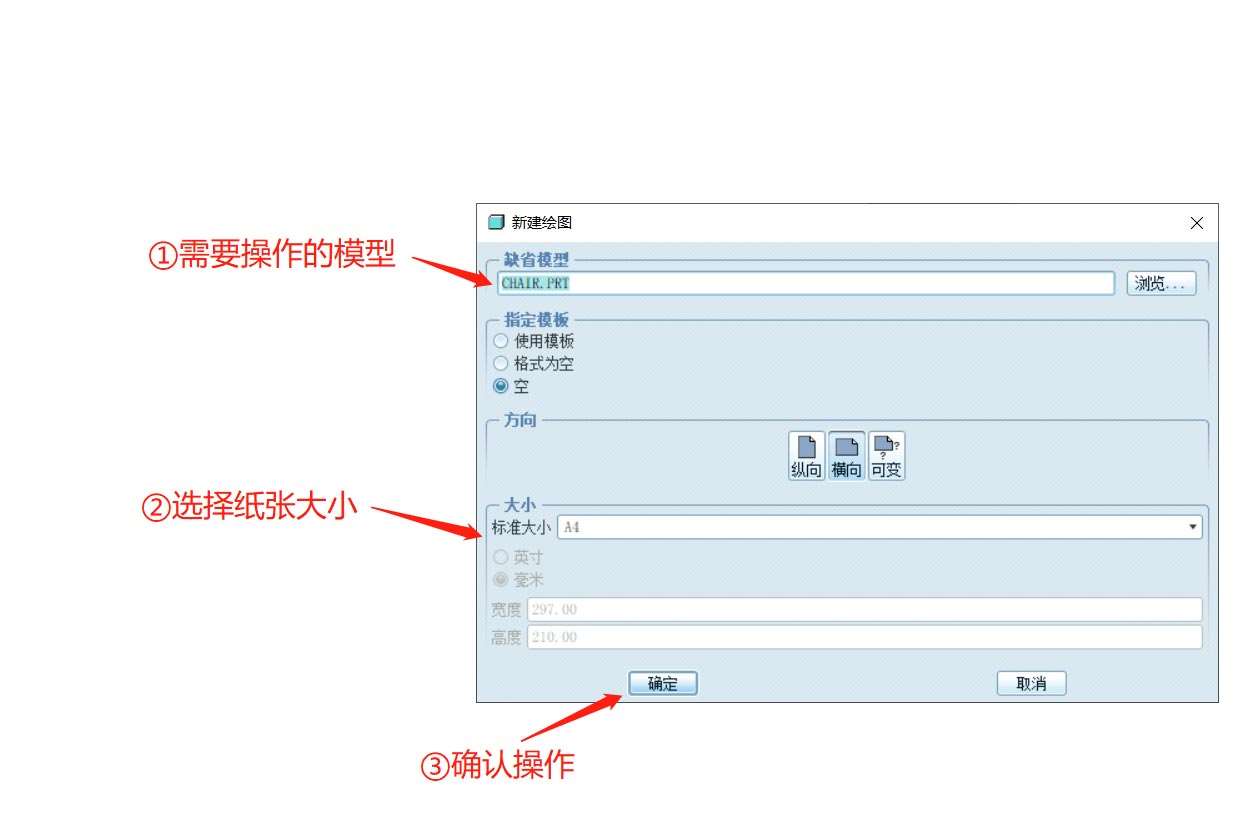

步骤3：确认“缺省模型”，选择“标准大小”，点击“确认”。

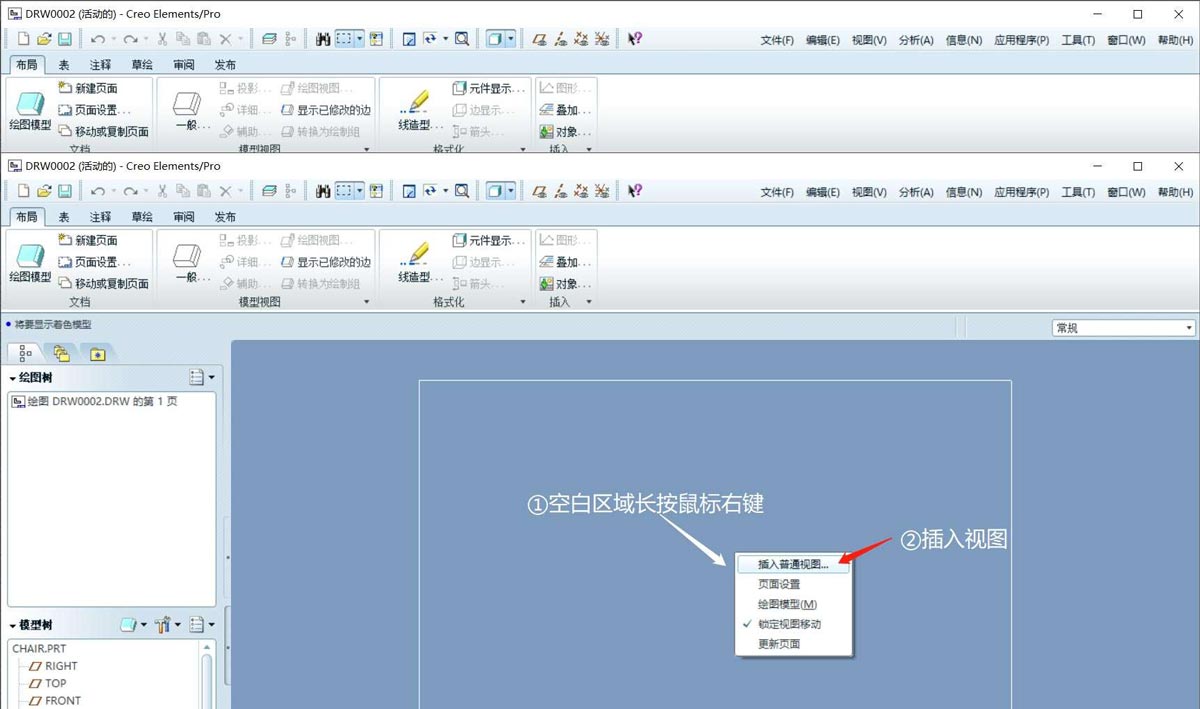

步骤4：接下来软件切换到新的窗口，在空白区域长按鼠标右键，点击“插入普通视图”。

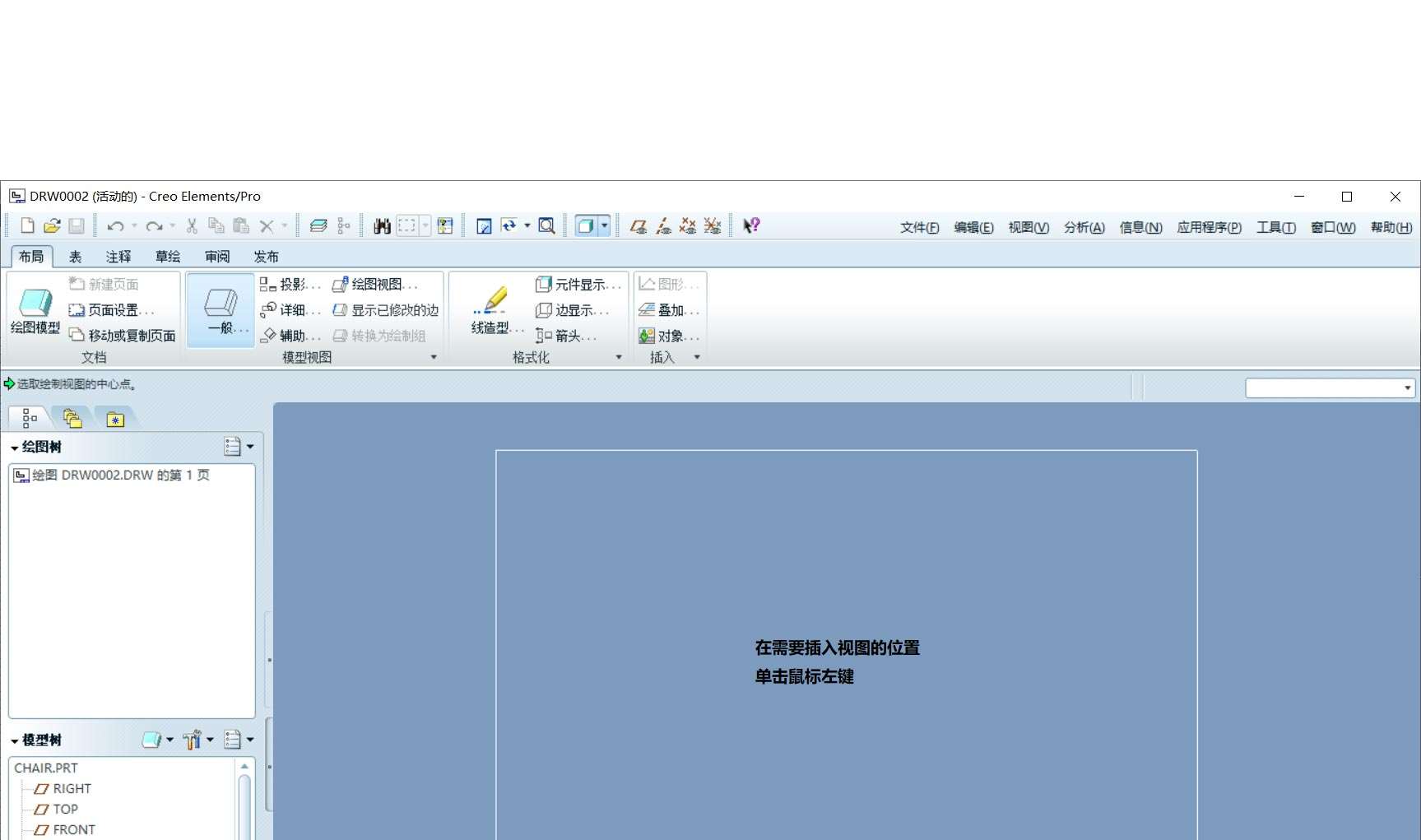

步骤5：此时窗口什么都没有，在需要插入视图的位置单击鼠标左键。

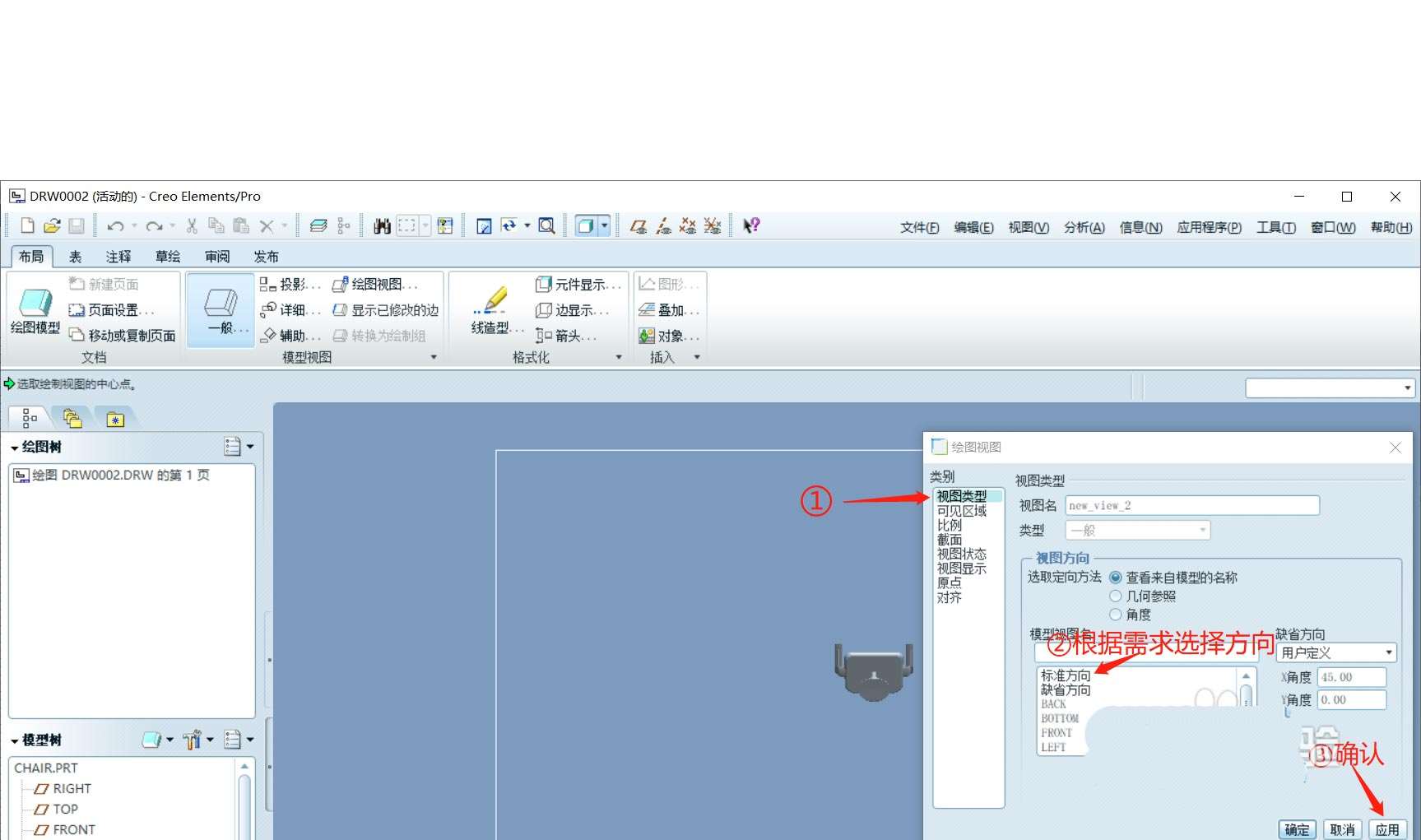

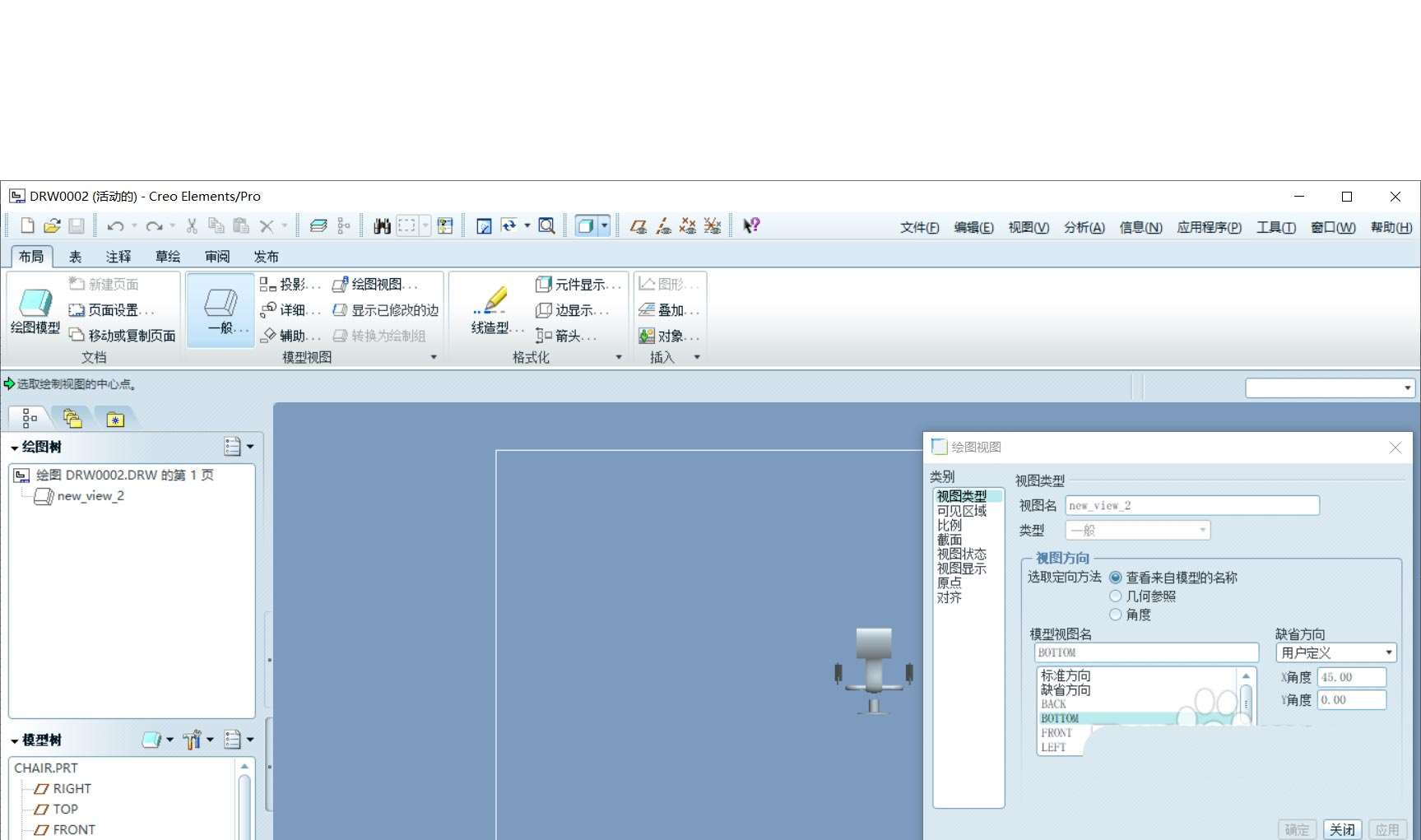

步骤6：软件弹出“绘图视图”对话框，首先切换到“视图类型”，选择需要的视图方向，点击“应用”。

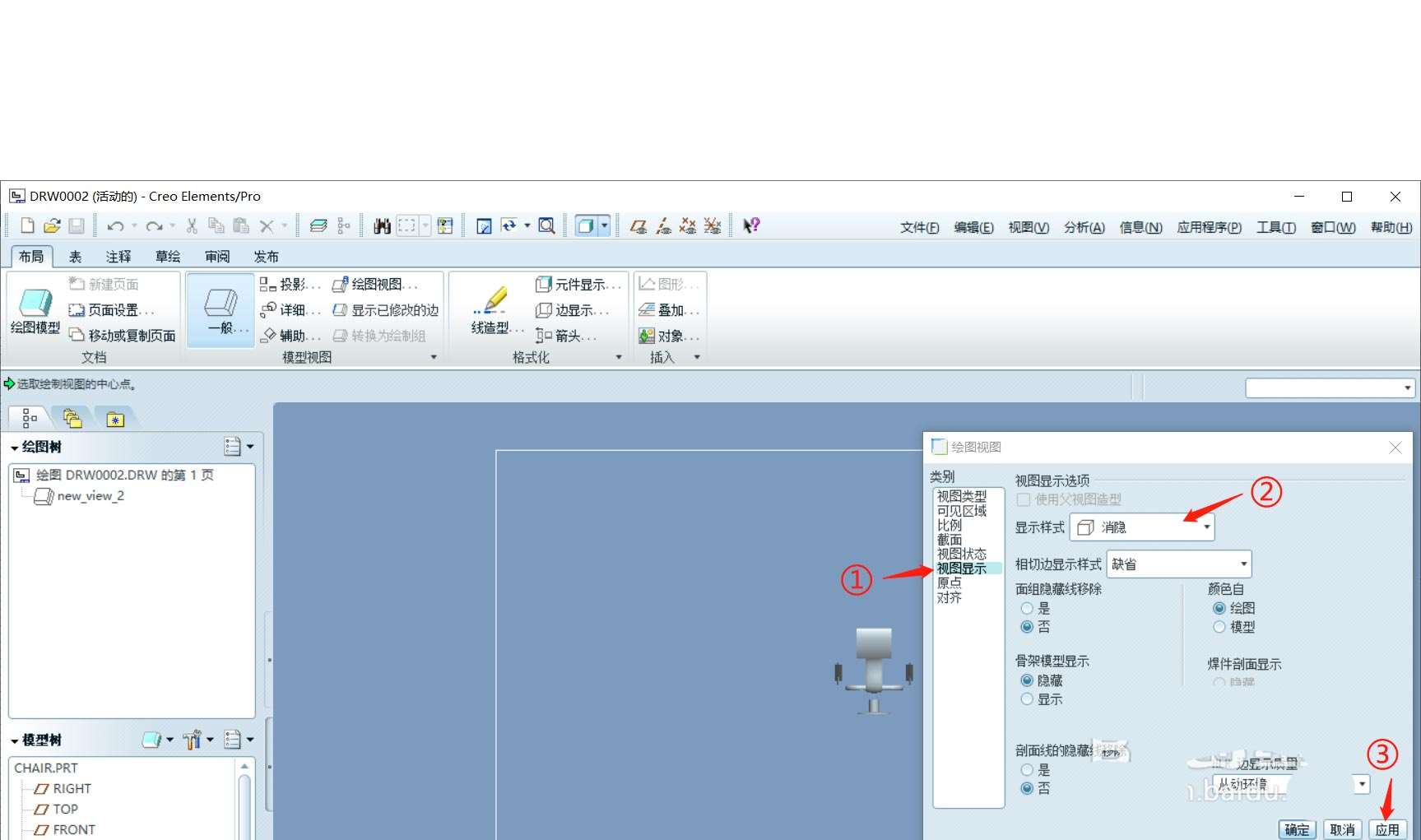

步骤7：默认情况模型是被着色的，而一般二维图只有线条，一次需要取消着色，切换至“视图显示”，在“显示样式”右侧下拉框选择“消隐”，然后点击“应用”。
