这样就彻底解决了比例不对的问题

方法三：

首先，我们需要打开Croe安装软件，准备绘制我们需要的产品、零件。

我们先设置一个产品的工作目录，方便设计过程中的图档管理（具体保存路径，可基于个人喜好而定）。

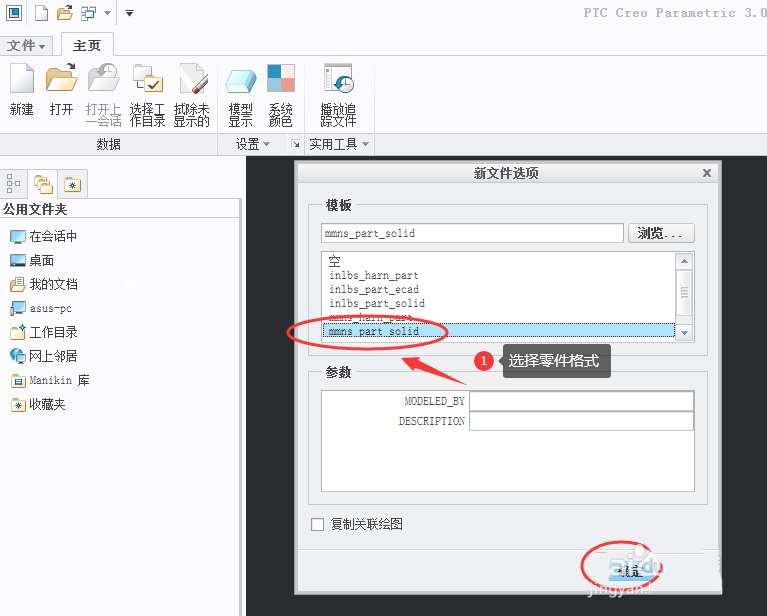

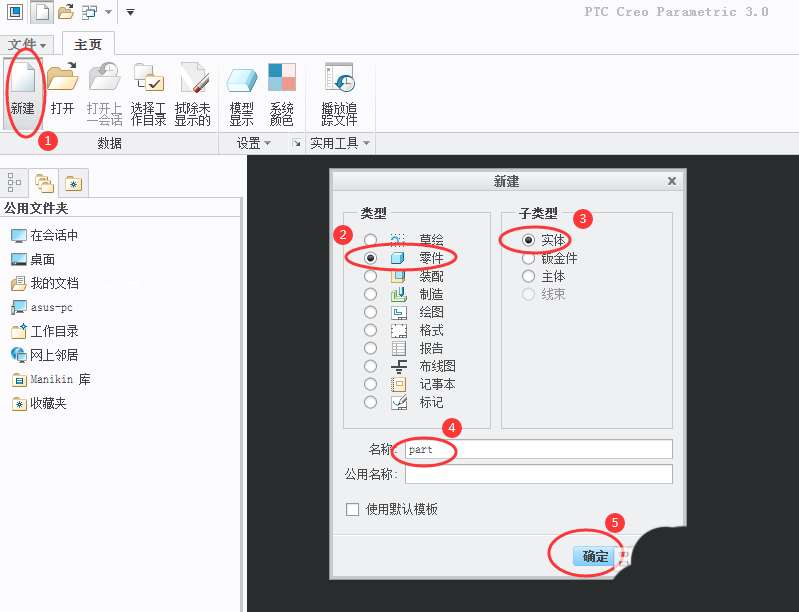

我们新建一个零件设计的文档类型，并设置零件的名称，再选择公制尺寸“mmns--prt”的设计模型。

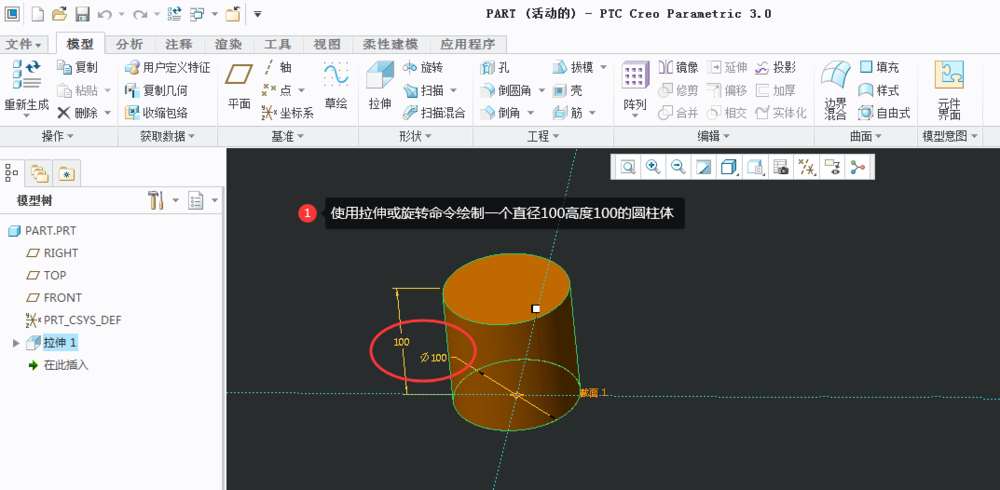

进入设计视窗后我们可以使用“拉伸或旋转”的命令绘制一个圆柱体的3D造型，为下一步的讲解做准备（今天我们以一个直径100mm高度100mm的圆柱体为例作为讲解题材）。

保存刚刚设计的圆柱体，此时，我们就完成了圆柱体零件3D的造型设计，下一步可以进行零件2D工程图的转档。

用同样的方式，新建选择“绘图”的设计类型，重新定义零件名称后，点击确定。

选择刚刚绘制的圆柱体零件模型，下一步选择一个我们需要的工程图模板（A3和A4都可以，依个人喜好来定），再选择工程图所使用的绘图单位“毫米mm”（这一步的单位选择很重要），点击确定。

点击“常规视图”命令来进行零件2D工程图的设计，选择绘图视角后，再选择一个合适的零件放置区域来定义零件的位置及视图显示效果(这里我使用的是第一视角的设计理念，来进行零件的工程图绘制），最后再进行零件的投影视图的绘制，如有必要，再选择放置零件轴测图以便识别和加工参考（效果图如下图所示）。

上一页123下一页阅读全文
