Creo是整合了PTC公司的三个软件Pro/Engineer的参数化技术、CoCreate的直接建模技术和ProductView的三维可视化技术的新型CAD设计软件包，是PTC公司闪电计划所推出的第一个产品。

日常设计工作中我们经常会使用Croe和AutoCAD进行产品3D和2D的设计转换，然而我们经常遇到的问题就是，使用Croe工程图导出的2D产品图，使用CAD打开的时候总是出现3D和2D比例不对的问题，如果，不解决这个问题的话，会造成比较严重的后果，针对这个问题，今天我来分享一下在设计的时候，如何设置Croe软件参数来保证产品3D与2D比例一致。

creo工程图导出CAD比例不对怎么解决？出现这个问题的原因很多，我们从多个方便分析解决。

方法一：

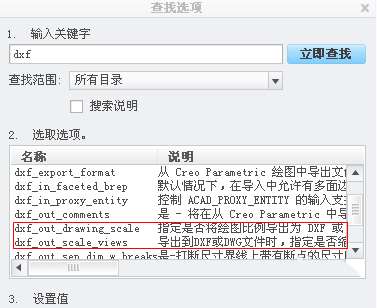

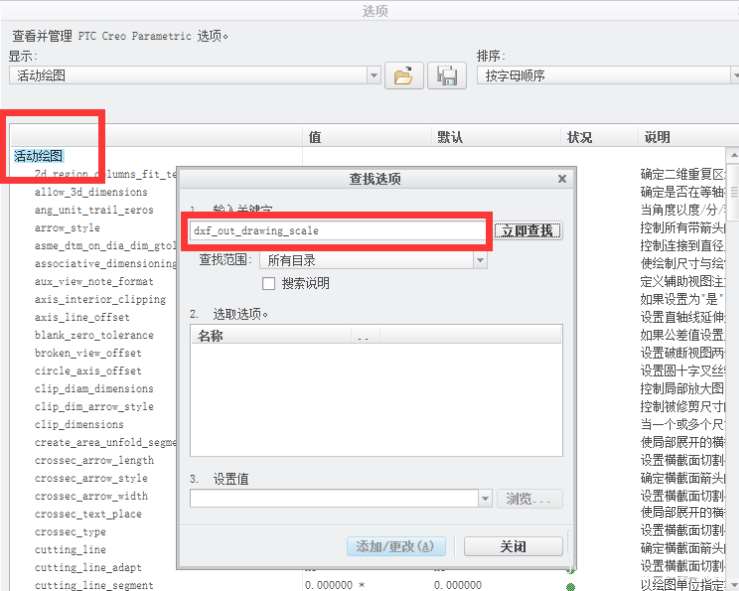

creo工程图转cad必须在config中添加

查看详情

dxf_out_drawing_scale yes

dxf_out_scale_views yes

方法二：

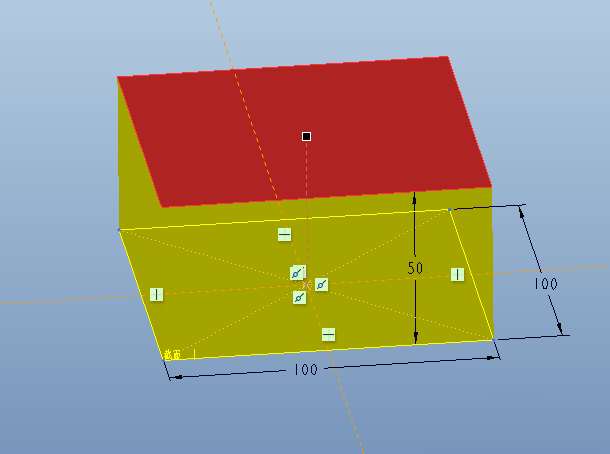

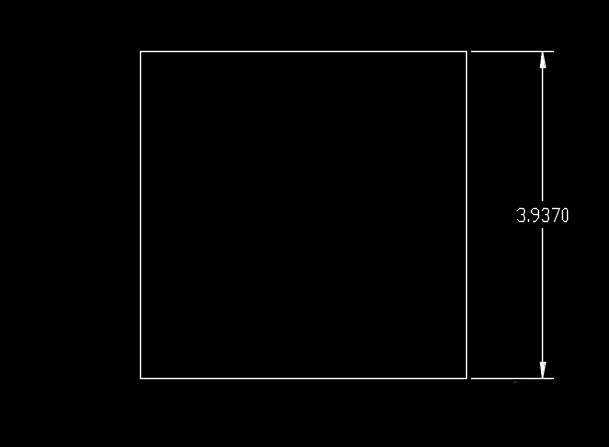

在修改之前，我们先新建一个模型导出工程图测试下修改前的状态，可以看到，本来100mm的尺寸导出后变为3.937

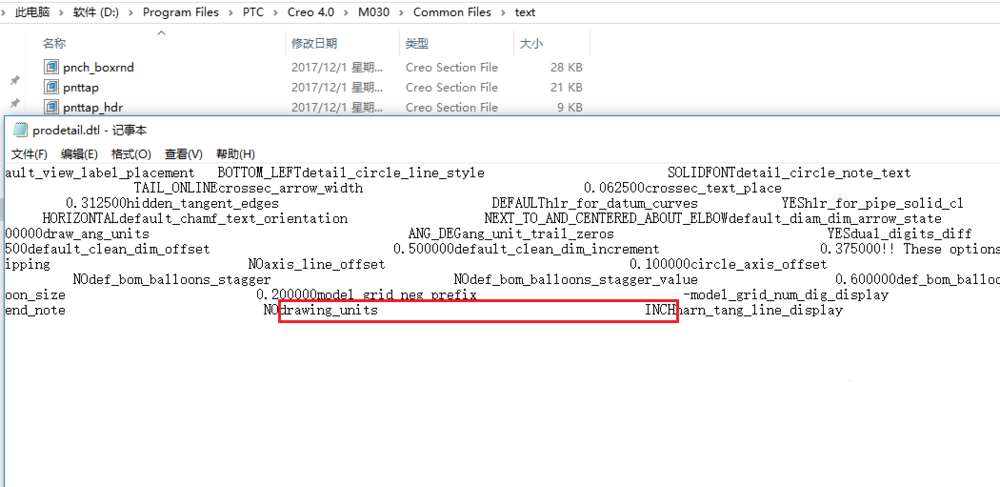

找到安装目录：D:\Program Files\PTC\Creo 4.0\M030\Common Files\text里的prodetail.dtl文件，用记事本打开

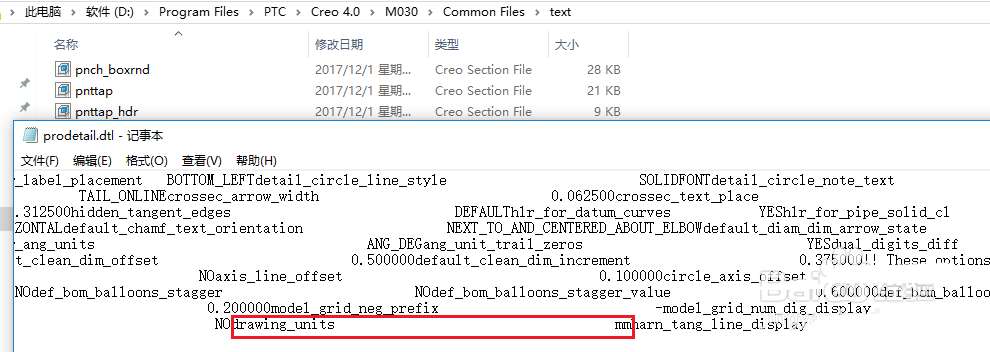

找到drawing_units INCH，将INCH替换为mm，保存替换后的文件

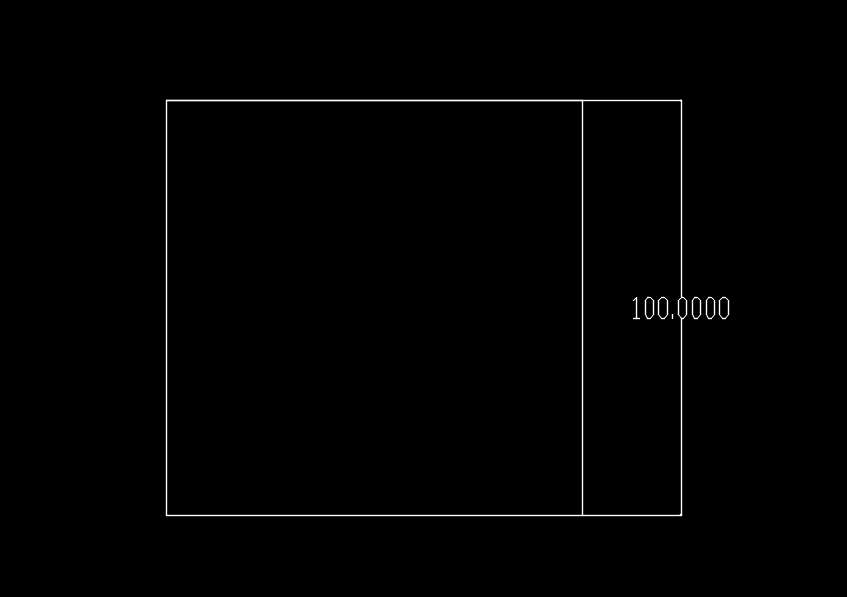

重新打开软件，打开刚测试的模型，重新导出工程图测试，可以看到比例没有问题了
