Creo 6.0画图模板问题的解决方案

Creo 6.0中,文件的默认模板是英制模板“inlbs_part_solid”,此文件模板中尺寸的单位是inch。我们建模中需要的单位是mm,改变Creo文件默认的单位有两种方法。

1 【新建】对话框取消勾选【使用默认模板】对话框

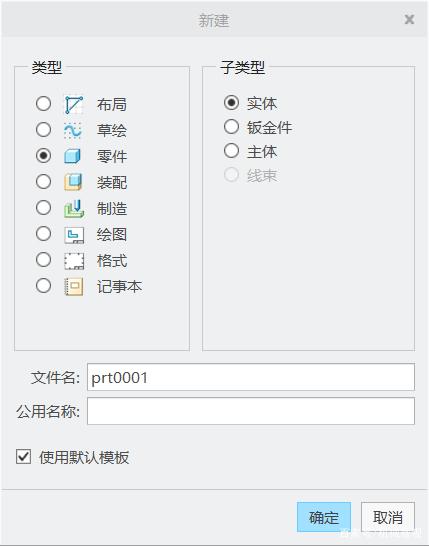

(1)单击主页选项卡中的【新建】按钮,选择【文件】菜单【新建】命令,弹出图1-1所示【新建】对话框。


图 1-1 【新建】对话框

(2)在【名称】文本框中输入文件的名称,取消勾选【使用默认模板】复选框,单击【确定】按钮。

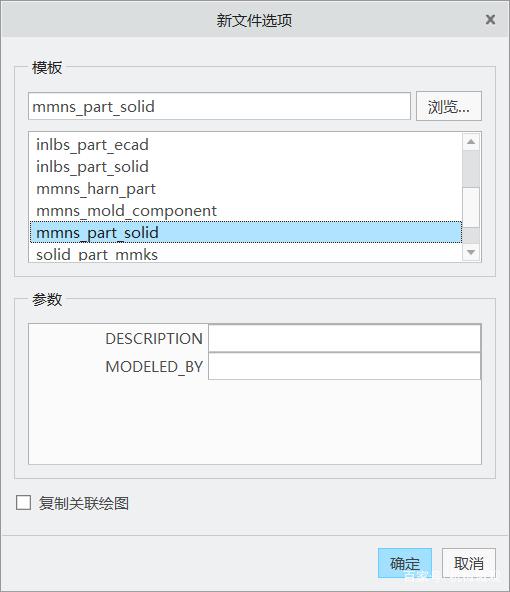

(3)弹出图1-2所示的【新文件选项】对话框,选择公制模板【mmns_part_solid】,然后单击【确定】按钮,进入绘图界面,此时绘图或建模的单位就变为mm。


图 1-2 【新文件选项】对话框

此方法在每次新建文件时都先要取消勾选【使用默认模板】复选框,再选择公制模板【mmns_part_solid】,来创建公制模板文件。

2 修改“默认模板”为公制模板【mmns_part_solid】

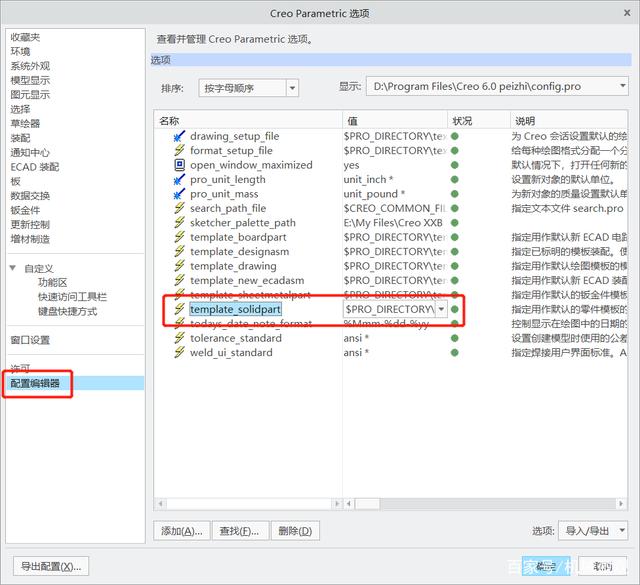

(1)执行【文件】—【选项】命令,弹出图2-1所示的【Creo Parametric 选项】对话框,单击【编辑配置器】选项,在右侧找到名称为template_solidpart,然后单击其后的值,在下拉菜单中单击【浏览】。


图 2-1 对话框

(2)弹出图2-2所示的【选择文件】对话框,在Creo 6.0安装位置的template文件夹中找到公制模板【mmns_part_solid】文件,选中后单击【打开】按钮,回到【Creo Parametric 选项】对话框。


图 2-2 【选择文件】对话框

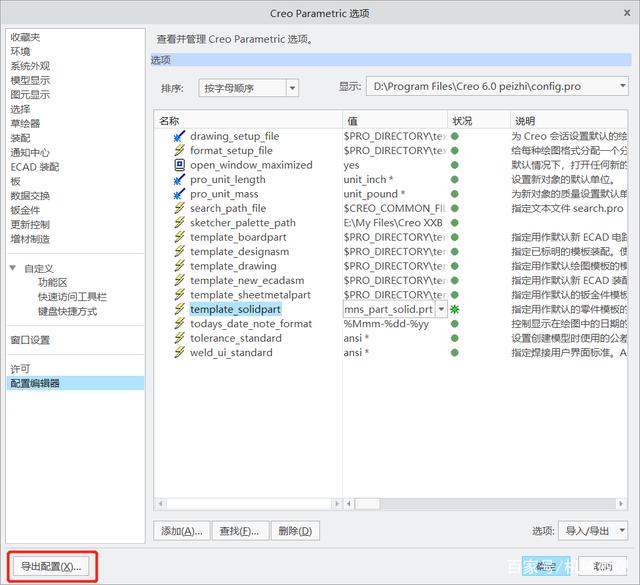

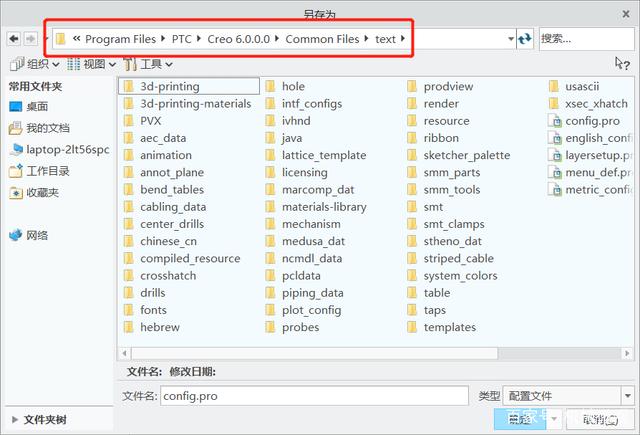

(3)单击图2-3所示的【导出配置】按钮,弹出图2-4所示的【另存为】对话框,选择Creo 6.0安装位置的txt文件夹,单击【确定】覆盖原config.pro文件。


图 2-3 【导出配置】按钮


图 2-4 【另存为】对话框

(4)单击【Creo Parametric 选项】对话框【确定】按钮。

(5)再次启动Creo 6.0,新建文件,取消勾选【使用默认模板】复选框,单击【确定】按钮,弹出图2-5所示的【新建文件选项】对话框,就可以看到默认模板已修改为公制模板【mmns_part_solid】。


图 2-5 【新文件选项】对话框

第二种方法为永久修改文件模板的方法,设置后新建文件就不用先取消勾选【使用默认模板】复选框,直接单击【确定】按钮,就可以新建公制模板的文件。
