creo动态数显卡尺使用指南

电子卡尺—各位设计师再熟悉不过了,有没想过在creo中实现卡尺的动态数显呢?

本文就介绍如何在creo中做动态数字显示仿真。

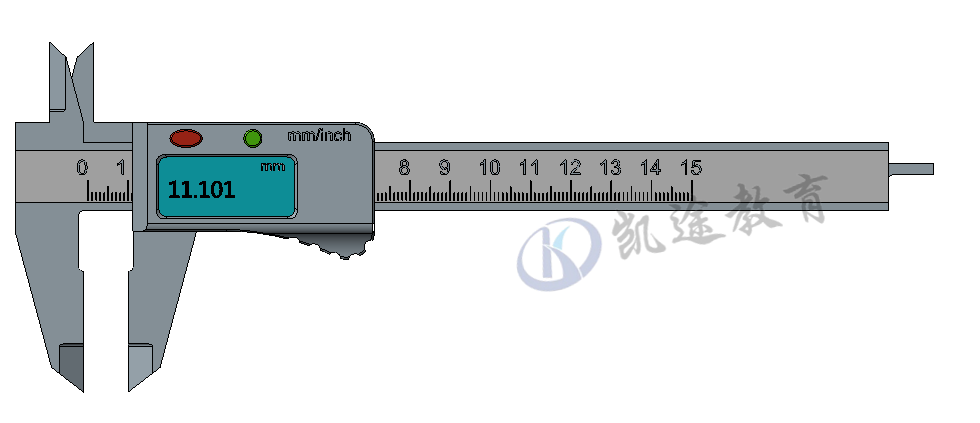

卡尺建模就不在此文讲解了,以下为卡尺原图:

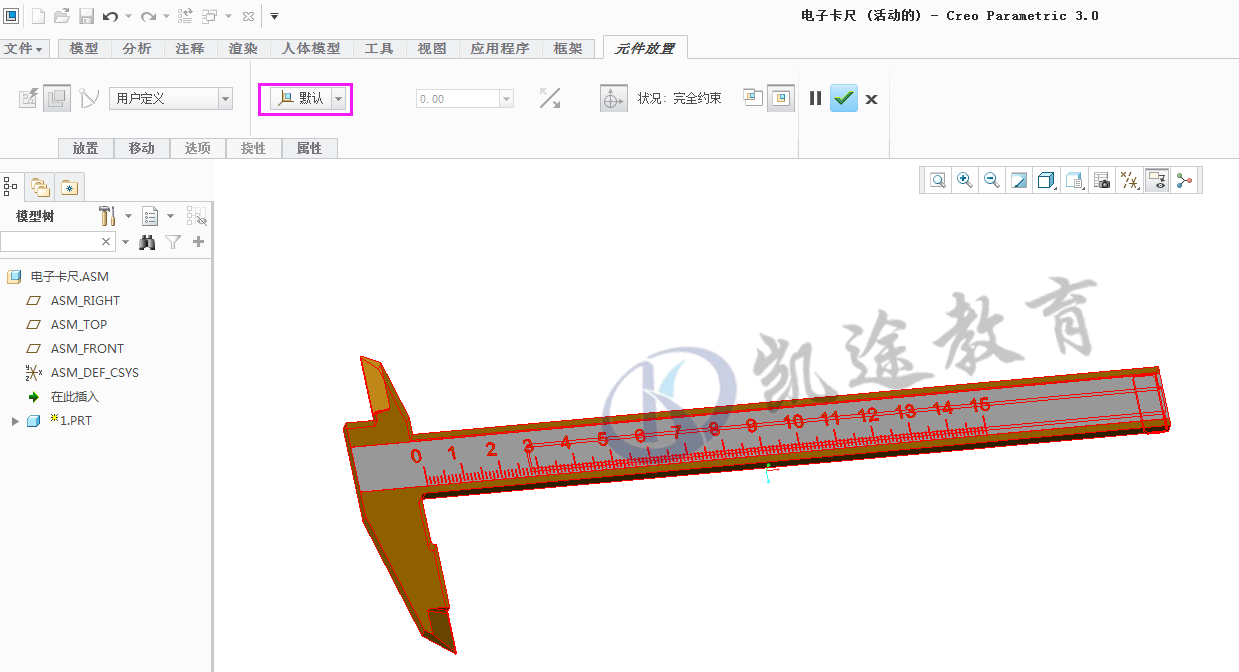

1.首先新建一个组件,将卡尺的刻度尺(主尺)装配进来,并使用默认约束。

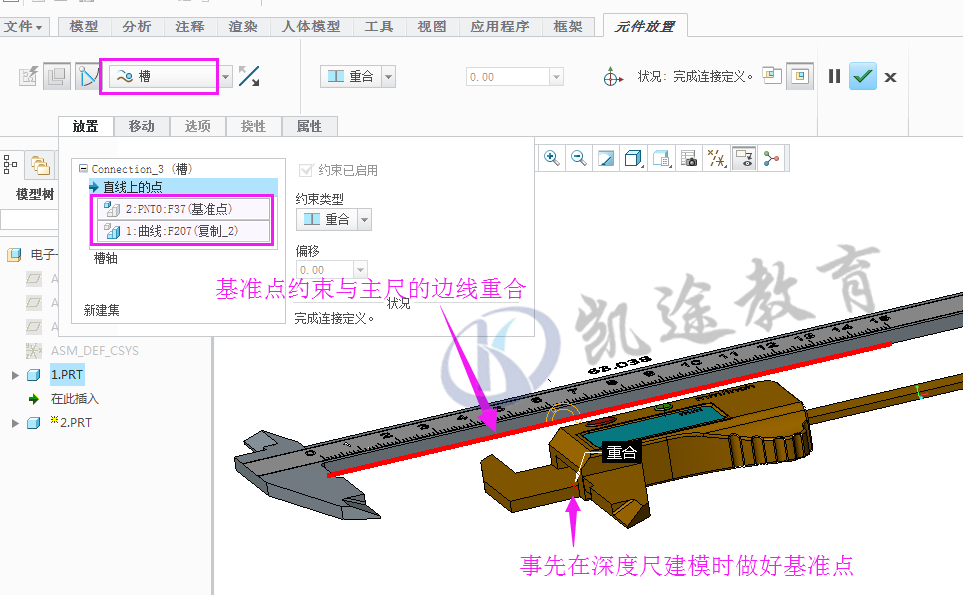

2.将深度尺也装配进来,并使用槽连接,见下图一步步操作:

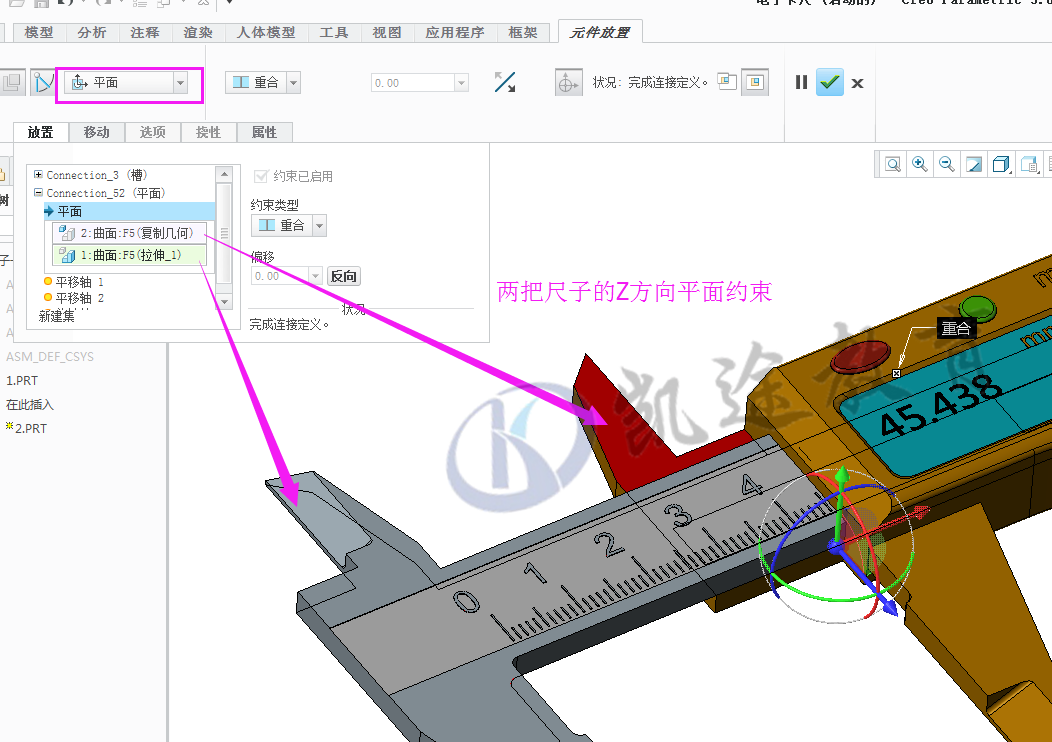

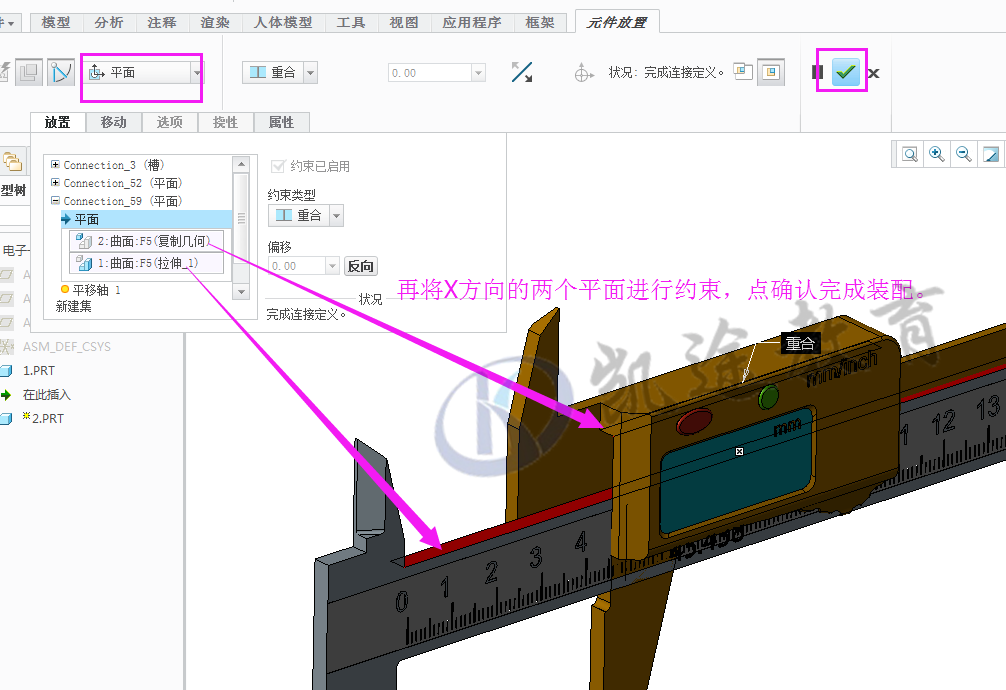

继续添加平面约束,(新建两个方向平面约束注意!)

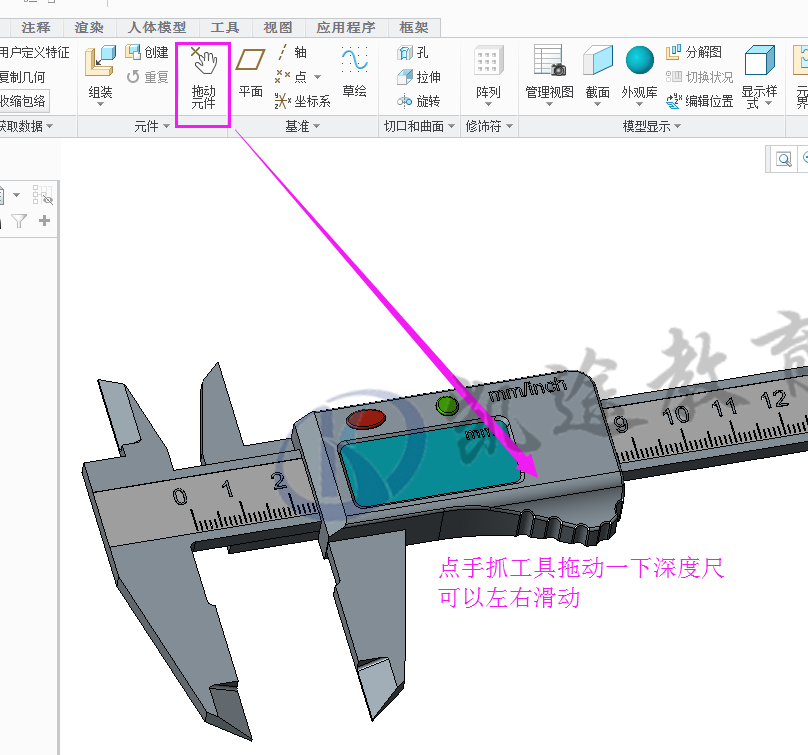

3.尝试一下拖动能否成功!

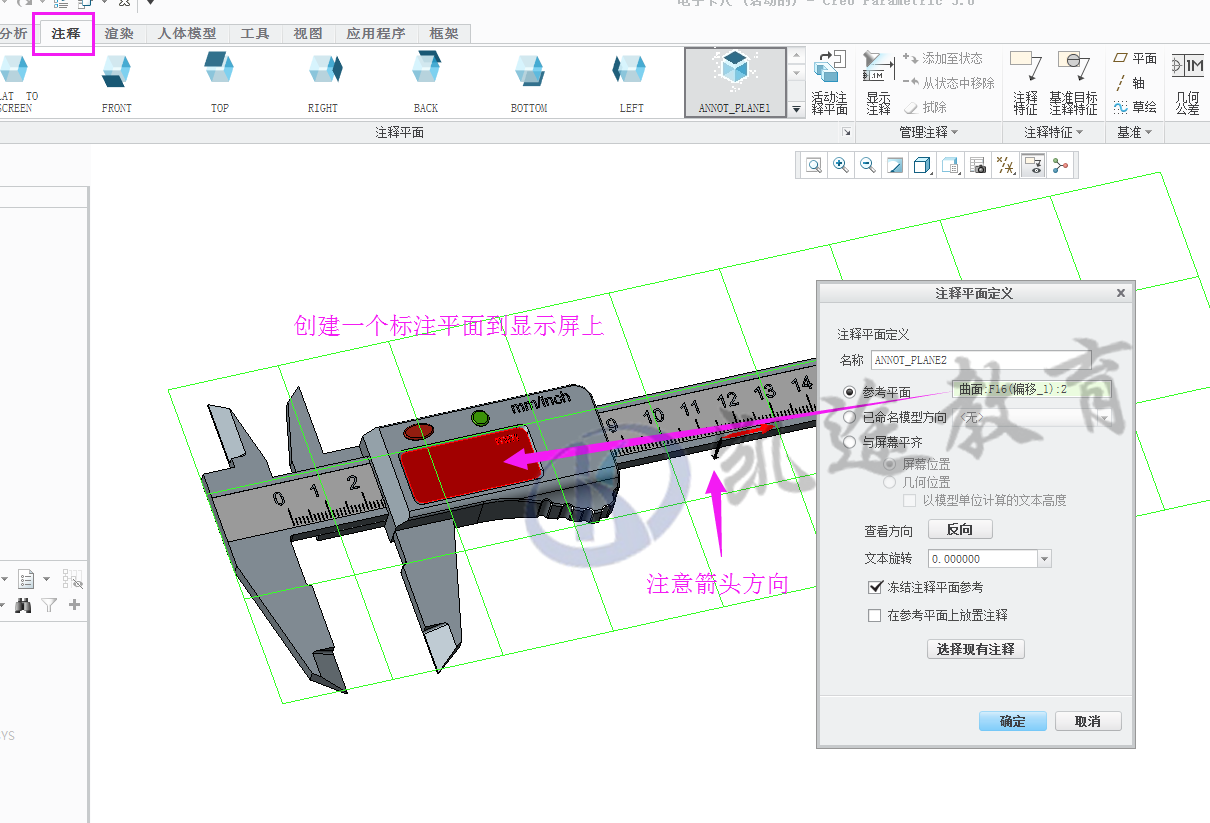

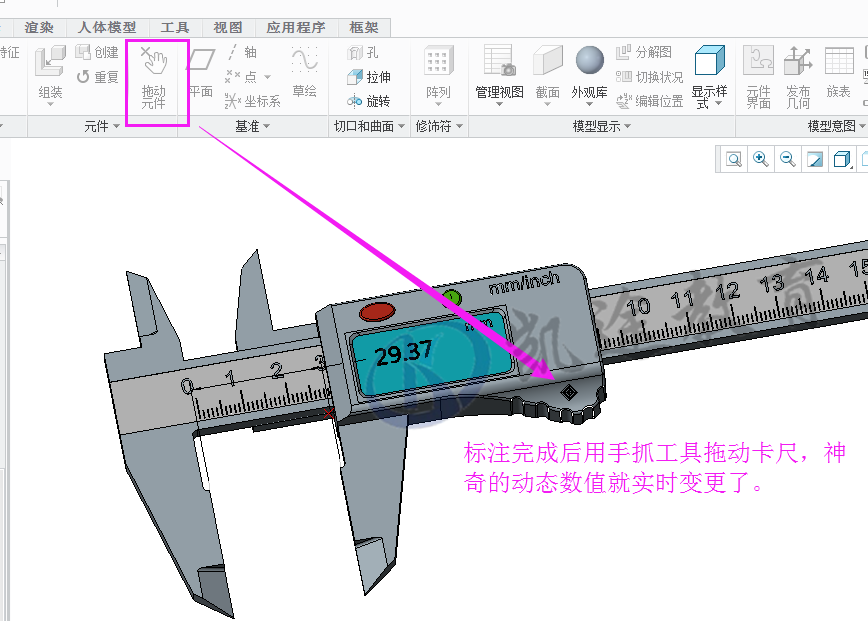

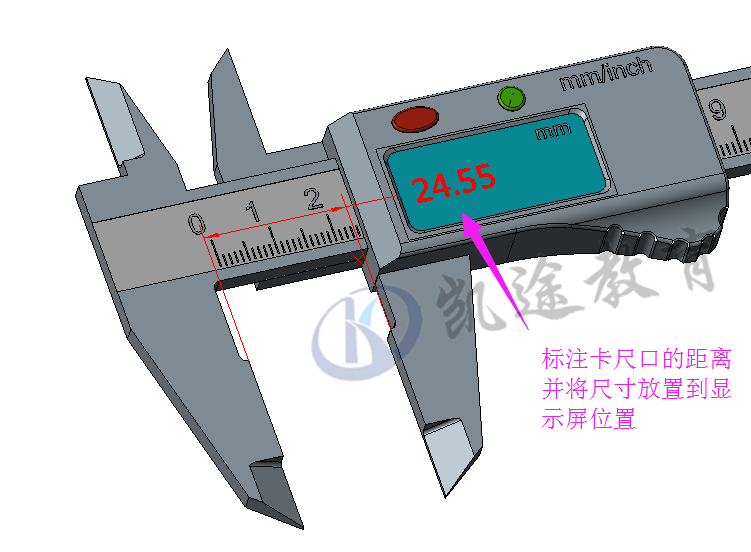

4.进入动态数字制作,在此我们使用3D标注形式:

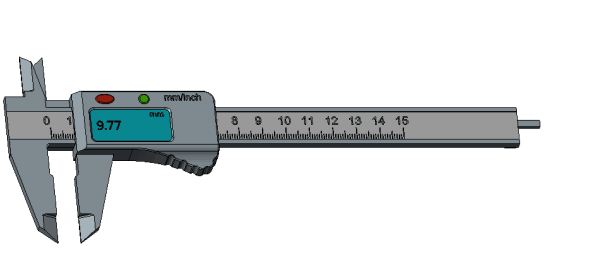

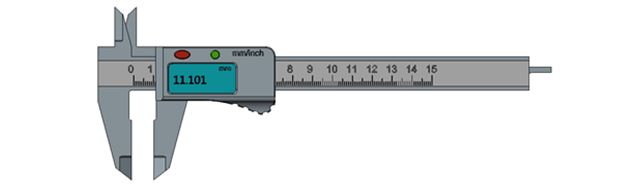

5.最后将尺寸线清除掉,只留数字。在机构模块里还可以做出运动仿真,有兴趣的同学快去试试吧!

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
