Proe/Creo图形控制（evalgraph）实用指南

在Creo造型过程中，可能会碰到形状各异的造型，可以实现的方法有很多，合理使用“图形”、“关系”、“扫描”的配合关系，可以轻松解决部分有规律的复杂图形。

“图形”是指在插入2D图形关系，在关系式中使用定义有效函数（每个X值仅对应一个Y值）的图形，

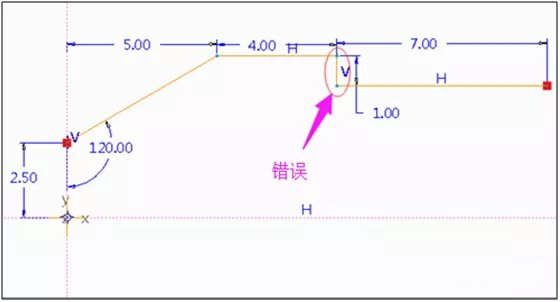

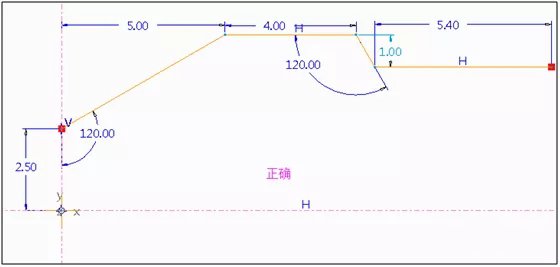

在图形功能中绘制的图形，每个X值仅对应一个Y值，不能一对多，否则在后期引用图形的时候会发生错误。下图一错误，图二正确。

通过一个简单的实例来说明一下应用，下图是通过图形控制扫描做出来的产品

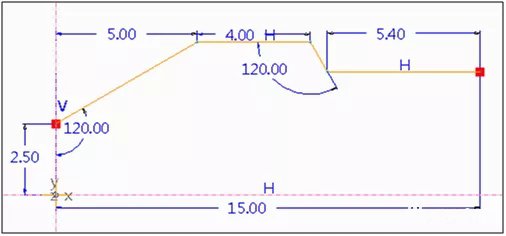

1. 在图形里面的图如下图所示：

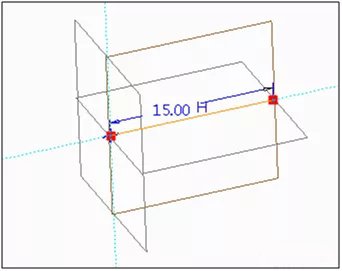

2. 草绘一条直线，长度为15mm。

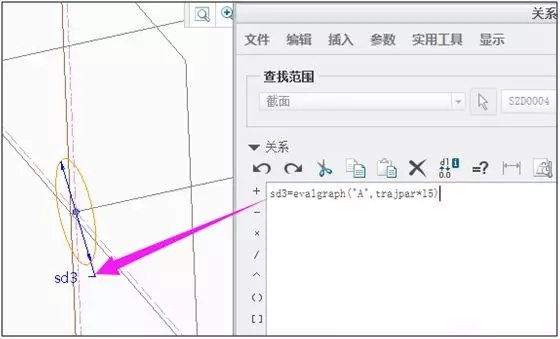

3. 选用扫描命令（注意：截面要可变），然后输入关系式：

sd3=evalgraph("A",trajpar*15)

式中：sd3：SD#代表欲变化的参数（SD表示草绘尺寸）evalgraph：系统默认的基准控制曲线计算函数evalgraph在proe/Creo中evalgraph适用于曲线表的计算，使得用户能够用曲线来表示特征，并通过关系来驱动尺寸。

其格式如下：

sd#=evalgraph(“graph_name”, x_value)

上式中sd#代表欲变化的参数（sd表示草绘尺寸），graph_name表示的是基准图形的名称，x_value代表扫描的“行程”。

evalgraph(EvaluateGraph)是Pro/E系统默认的基准控制曲线计算函数，其功能为当变量x_value变化时计算相应的y值，然后指定给参数。

A： 图形名称Trajpar：系统变量[0,1]trajpar*15的变化范围则为[0,15]，该范围必须在上面绘制的图形的X值的范围内。该关系式的含义就是：该圆直径的值即为：图形”A”中X的范围是[0,15]之间，对应的Y的值，确定之后，草绘中圆的直径会根据关系自动调整到相应的值。
