Creo 6.0草绘环境建立与直线绘制教程

Creo中有 草绘文件 的建立,但是我们一般都直接在 零件文件中建立我们的三维模型

   在实际设计工作中,一般不单独建立草绘 文件:
在这里插入图片描述

1、建立一个新 零件,我建立时将其改名为07-1

由于我之前修改了默认模板的单位,就不用进行修改。



2、进入草绘环境。

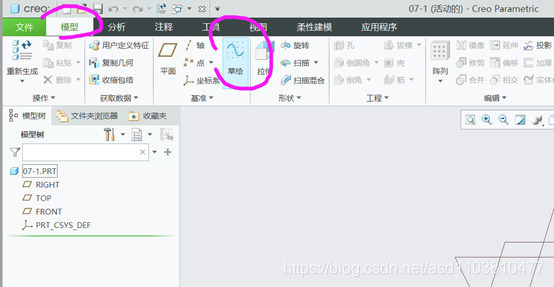

点击草绘选项:
在这里插入图片描述

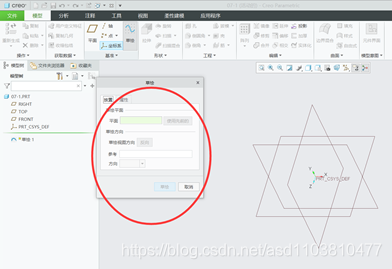

   会弹出一个对话框:
在这里插入图片描述

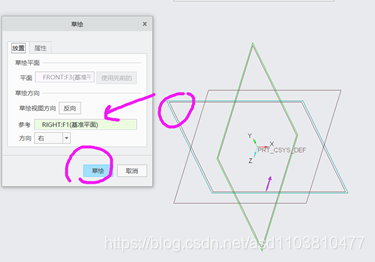

   我们此时选择一个草绘平面、这样就可以在该平面上绘制了:
在这里插入图片描述



3、正视于草图:

方法一:

   点击视图法向选项,然后点击该面,就可以正视于该平面,来绘制草图。
在这里插入图片描述
方法二:
在这里插入图片描述

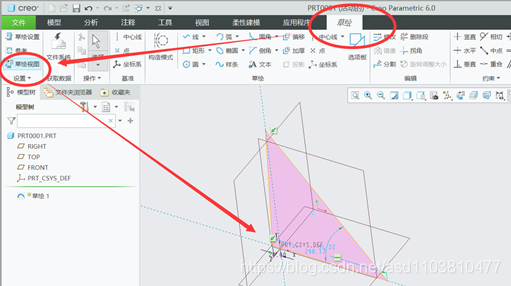

   建立草图后就会发现,在菜单栏上方会出现 草图 栏目

   而后会有 草绘视图 按钮,点击该按钮便会正视于该视图。

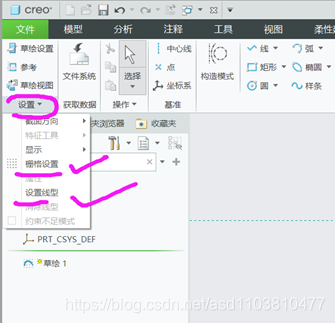

同时,设置里面的下拉菜单还有线型、栅格等开关。
在这里插入图片描述

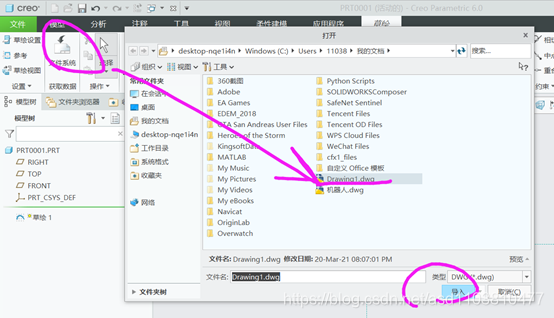

4、可以从外部导入cad图形

在这里插入图片描述

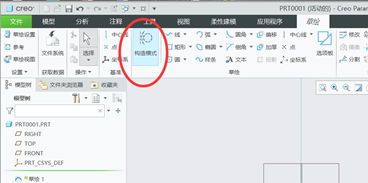

5、构造模式,绘制点划线。

在这里插入图片描述

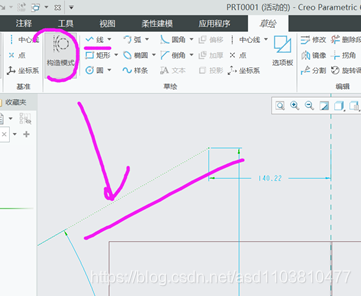

   点击 构造模式,然后绘制的直线就是虚线,是构造线
在这里插入图片描述

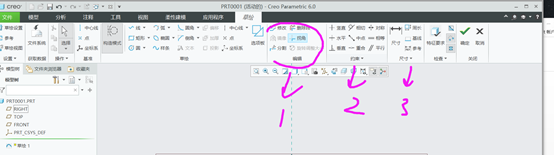

6、三大功能模块:1图形编辑:删除保存等等、2定义约束:就是图像的几何约束、3、物体的尺寸定义。

在这里插入图片描述

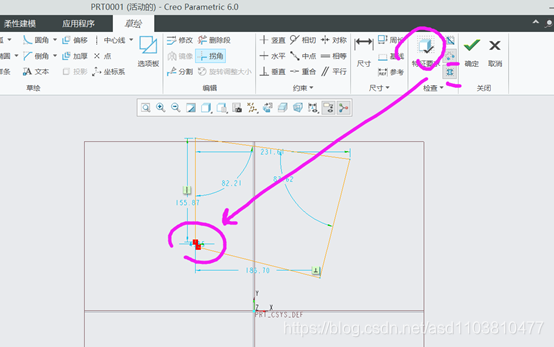

7、模型检查功能:

检查闭环图形、未封闭开口等功能。

   绘制好一个图形后,点击特征要求,检查各种模型特征。
在这里插入图片描述





直线的绘制。

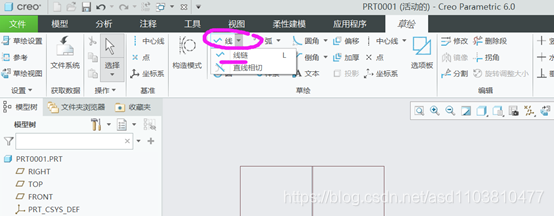

首先,点击上方菜单栏的 直线 绘制按钮
在这里插入图片描述

   然后便可以绘制直线段了。
在这里插入图片描述

退出直线绘制指令:

方法一:esc键
方法二:双击中键。
