Creo 6.0草绘尺寸标注与修改教程（15）

15 creo草绘 尺寸标注 、修改

尺寸的标注

我们先绘制一条斜线段，如下所示：

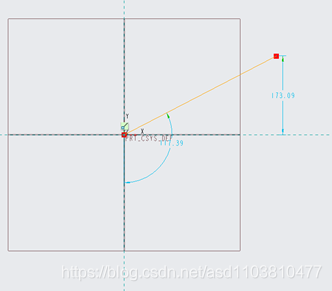

   我们会发现，creo 软件 已经对生成的图元进行了 默认的尺寸标注。

   这种默认的尺寸标注一般叫做 “弱尺寸”

我们最好人工定义 设计 好 尺寸：

1、标注线段长度

步骤如下：

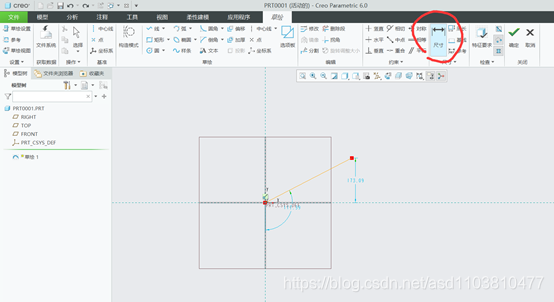

   首先点击 尺寸 按钮。

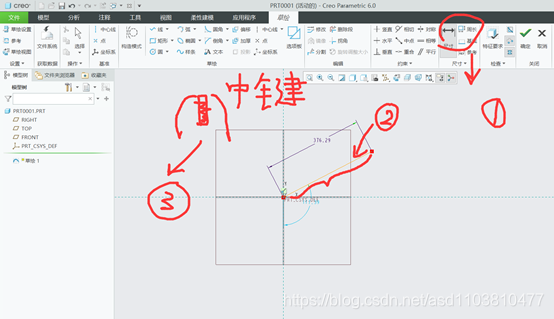

点击 尺寸 按钮 2 点击需要标注长度的线段 3点击鼠标中键

2、标注 两点间直线距离

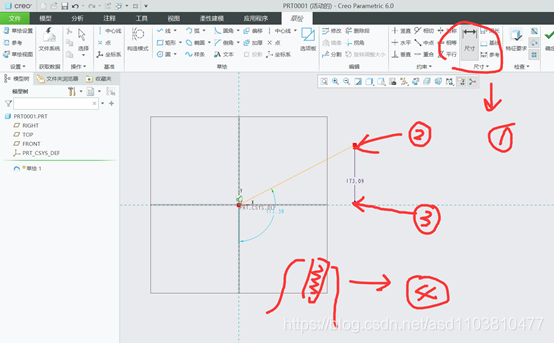

1首先点击 尺寸 2点击一端点 3点击另外一条边 或者端点 4点击鼠标中键

3、弱尺寸 改为 强尺寸：

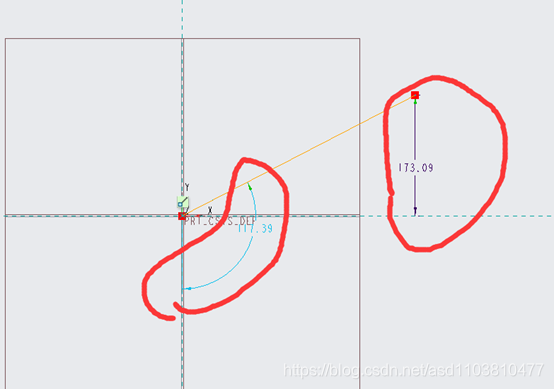

可以发现， 程序 自动默认尺寸为蓝色 ，是弱尺寸，

   黑色为强尺寸：

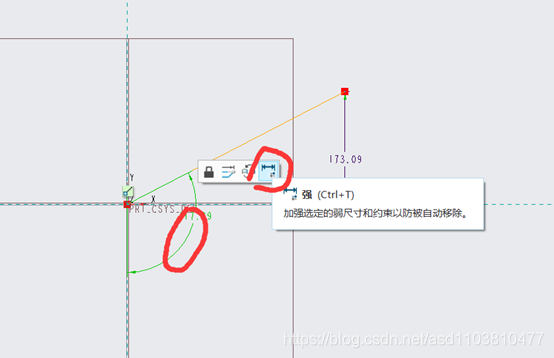

   我们也可以，直接把弱尺寸改为强， 左键单击弱尺寸，然后点击菜单，强 便可

4、参考尺寸：

当一个图元被完全定义后，若再添加尺寸，那么就会出现过定义！！

   而有时候，我们如果要知道某些没有标注的尺寸作为后续的设计参考，那么就要用到 参考尺寸

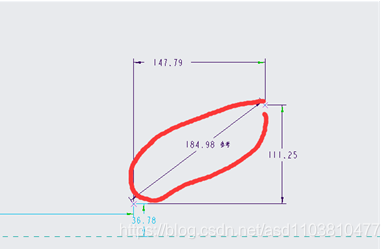

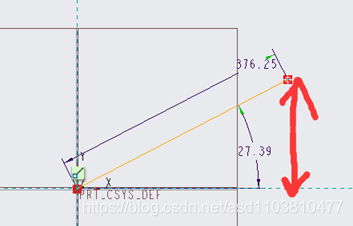

比如如下一条直线的尺寸已经完全标注，而我们要知道 红色的参考尺寸。

依据如下操作：

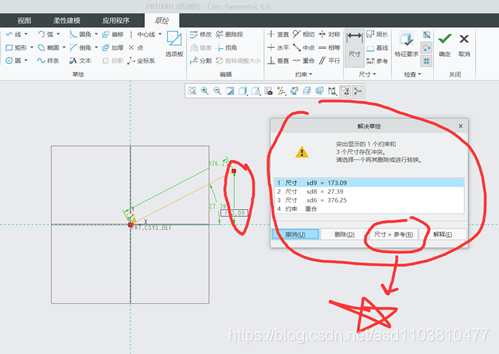

   再添加后参考尺寸后，会弹出如下的对话框，点击 尺寸参考 按钮便可

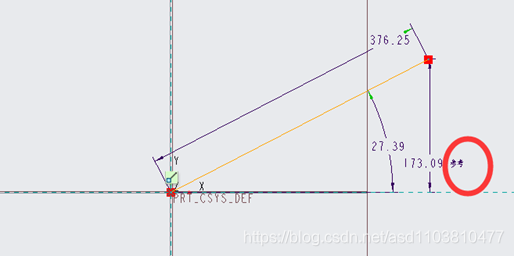

可以看到参考尺寸后面，出现参考两个字

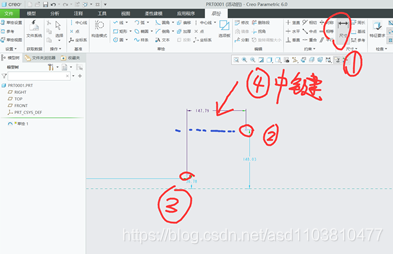

5、水平距离 与 垂直距离 以及两点 距离的标注 区分：

比如，这有两个点，；

若要标注水平距离，1点击 尺寸 2、3分别点击两点 4 将鼠标移动到水平距离的一侧，点击中键。

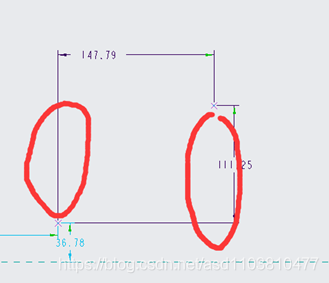

垂直距离： 在下图两个红圈内点击鼠标中键生成 垂直距离尺寸。

两点直线距离：

   在下图红圈中点击鼠标中键。

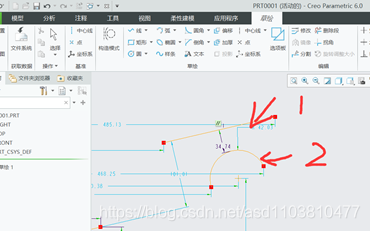

6、圆弧最高、最低点与直线的距离标注：

   直接点击两个线段，然后点击鼠标中键便可。

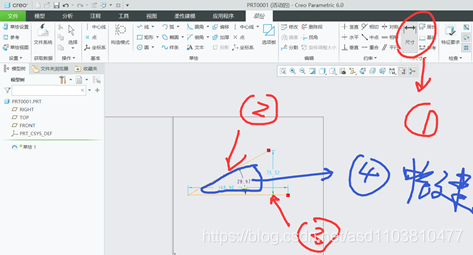

7、角度的标注：

首先点击 尺寸 然后点击两个夹角边 然后再蓝色区域内点击鼠标中键。

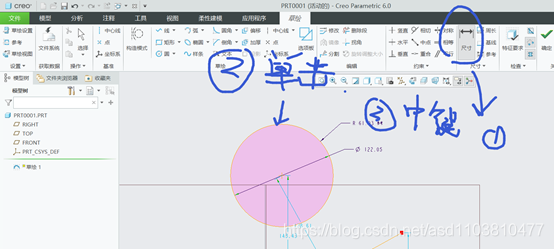

8、直径、半径的标注：

半径；

单击园、圆弧，然后点击鼠标中键

直径：

双击圆弧、园。然后点击鼠标中键。

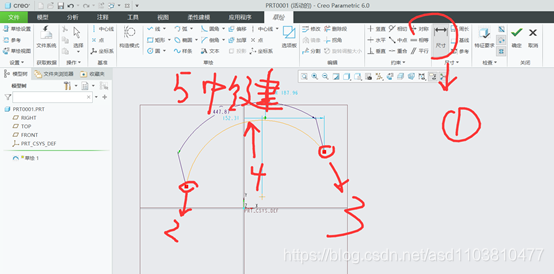

9、圆弧长度的 标注：

1点击尺寸 2、3点击圆弧两个端点 4 单击圆弧线段 5点击中键

10、 批量修改 所有尺寸。

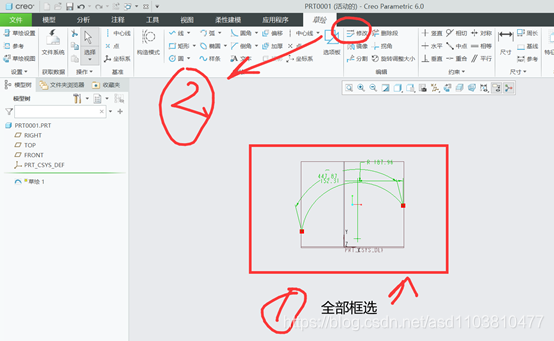

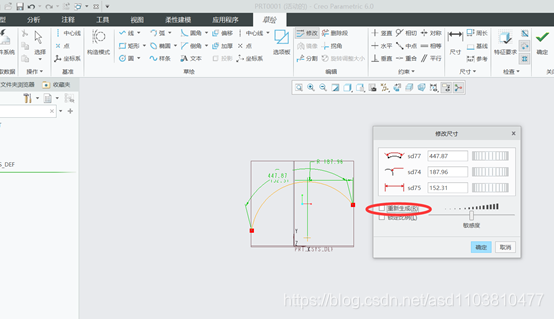

首先，框选所有尺寸，然后点击 修改按钮


   便会弹出下面的修改对话框，可以取消勾选 重新生成， 勾选重新生成，只要你修改一个尺寸，图形便会立刻变化。
