Creo/Proe草图无法标注尺寸的解决方案

1、圆弧和圆的半径和直径的标注

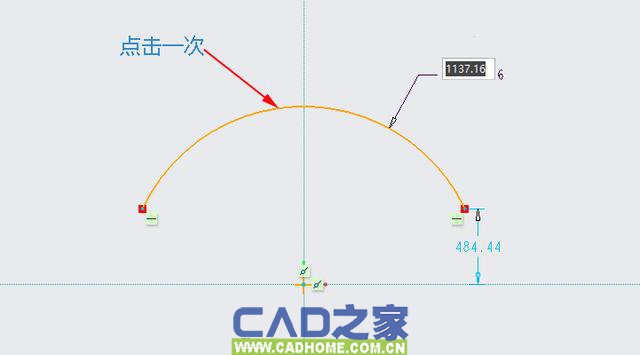

完成圆弧的绘制之后，点击【尺寸】按钮，在圆弧上任一点点击一次，然后将鼠标指针移动到合适的位置，点击鼠标中键即可完成半径的标注。

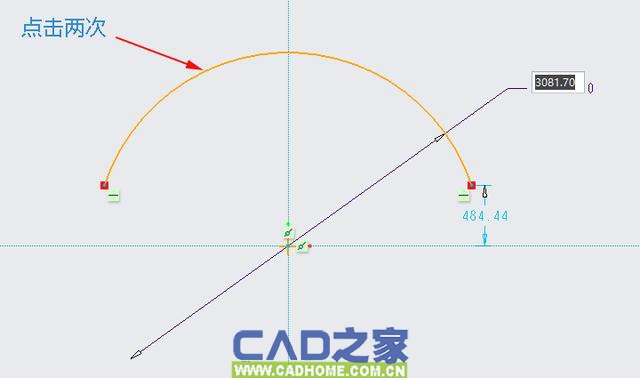

那么如何直接标注出圆弧的直径尺寸呢？很简单。点击【尺寸】按钮，在圆弧上任一点连续点击两次，然后将鼠标指针移动到合适的位置，点击鼠标中键即可完成直径的标注。

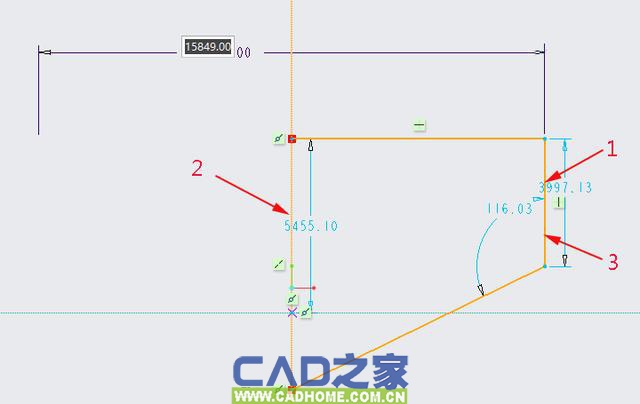

2、旋转体的直径标注

创建三维旋转体的草图时，我们需要标注出旋转体的直径，如何标注呢？很简单。如下图所示。方法：

（1）首先点击草图的边线

（2）点选中心线（作为旋转轴）

（3）再次点击草图的边线（即选取旋转体圆周两次）

（4）将鼠标指针移动到合适的位置，点击鼠标中键即可完成直径的标注。

3、两个圆心的距离

两个圆心之间的尺寸可能是水平尺寸、竖直尺寸和斜尺寸，由尺寸鼠标指针所在的位置决定。

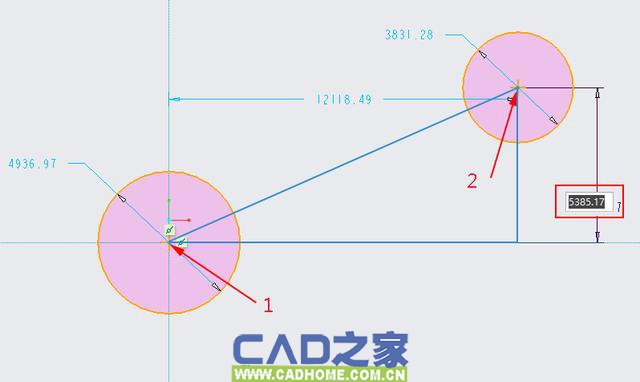

对于竖直尺寸的标注，依次点击两个圆的圆心，然后将鼠标指针移动到下图的蓝色直角三角形的右边，点击鼠标中键即可完成竖直尺寸的标注。

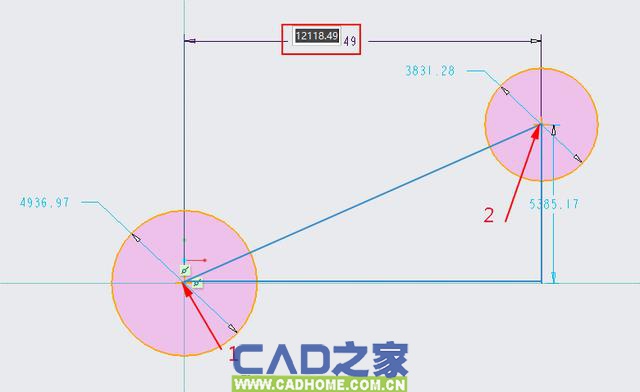

对于水平尺寸的标注，依次点击两个圆的圆心，然后将鼠标指针移动到下图的蓝色直角三角形的上方，点击鼠标中键即可完成水平尺寸的标注。

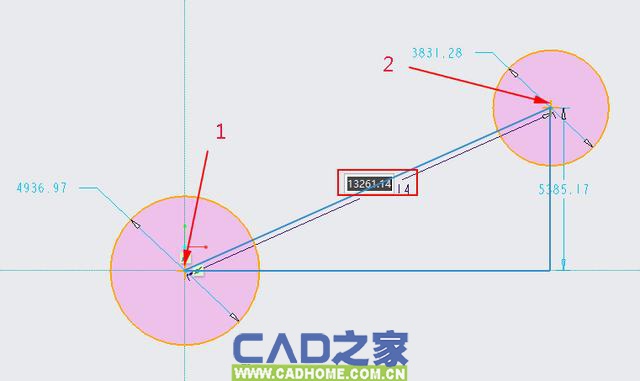

对于斜尺寸的标注，依次点击两个圆的圆心，然后将鼠标指针移动到下图的蓝色直角三角形的内部，点击鼠标中键即可完成斜尺寸的标注。
