Moldex3D模流分析SYNC：PTC Creo设计参数优化实践

1. 使用设计参数研究 (Access Design Parameter Study)

单击 设计参数研究(DESIGN PARAMETER STUDY) 按钮后，将显示此选项的功能页签。在使用设计参数研究(Design Parameter Study)功能之前，用户应至少执行一项分析。

•使用者应该完成由左至右的设定，以执行优化。

•从左至右分别为 参考组别设定(Reference Run Setting)、控制因子设定(Control Factor Setting)、质量因子设定(Quality Factor Setting)、执行优化分析设定(Run Optimization Analysis)、关闭(Close)和偏好设定(preference setting)。

2. 参考组别设定 (Reference Run Setting)

使用者应选择现有分析作为参考组别，以确保所有 CAE 分析设定都相同，除了几何参数。在设计参数研究的期间，每次分析的成型条件和网格尺寸将会参考参考组别。

3. 控制因子设定 (Control Factor Setting)

•透过单击新增(Add)选择您要优化的特征。之后，所有您选择特征的定义尺寸将列在几何参数的列表中。

•透过在表格中选择尺寸来进行控制因子设定。此外，您所选择的尺寸将会在模型中被突显出来。

•将所选的尺寸新增到控制因子表之前，使用者还可以调整控制因子的名称、层级数目和变异限制等属性。

4. 质量因子设定 (Quality Factor Setting)

•质量因子是优化的目标。因此，使用者需要选择至少一个 CAE 结果作为目标。

•候选质量因子是参考CAE 结果的参考组别。这意味着若参考组别仅有CAE 的填充结果，则候选质量因子列表将仅显示填充结果。

•用户应该决定质量因子的目标。有三种类型的目标，包括较小的、较大的和统一的。

•若有多个质量因子，用户可以调整每个质量因子的权重。

•通常 CAE 分析结果中没有包含两个质量因子： 回流检测 和 流动平衡检查。 详细如下：

-回流检测 (Back Flow Detection)

•当选择 回流检测(BACK FLOW DETECTION)，您必须给予参考曲线。下面将说明选择参考项目的目的。

•下面的分析结果显示了回流的样子。为了改善这种不良流动，用户必须透过制作曲线来标记流动缓慢或迟滞的区域。之后，在分析中观察标记的区域以检测回流。

•回流检测是根据其充填时间，计算出熔胶接触曲线与曲线方向相同，若填充阶段所有的时间步骤都在一个方向接触曲线，则值为100%。

•单击备注列表中的 选择(Select) 并选择参考曲线，将会弹出设定的对话框。在对话框中，单击 选择(Select) 选择曲线。选择后，曲线将附加到参考曲线列表中。透过单击列表中的曲线，曲线将会被突显出来并显示其方向。曲线方向代表流动方向，它可以透过单击 反转(Invert) 进行反转。

-流动平衡检查(Flow Balance Check)

•若选择流量平衡检查，您必须给予参考项目。下面将说明选择参考项目的目的。

•为了检查流动是否平衡，使用者需要透过选择面来标注您希望同时分流的区域。 之后，在分析中观察所标记的区域，以检查流动平衡。

•在备注中(remark)单击 选择(Select) 并选择在模型中的曲面。

5. 执行优化分析 (Run Optimization Analysis)

•此对话框显示控制因子和质量因子的当前设定。

•我们支持三种优化方式。一种是全因子分析(full factor analysis)，在这种情况下，所有控制因子的组合都将被考虑进 CAE 分析。第二种是 田口分析(Taguchi analysis)，在这种情况下，并未考虑所有控制因子的组合。最后一种是其他，也就是 HEEDs，在这种情况下，控制因素的组合将取决于HEEDs的算法。并参考被选择的正交数组。

•当完成所有设定后，使用者只需要单击 确定(OK) 即可执行分析。系统将会自动更改尺寸、生成网格并将所有分析上传到计算管理器。

6. 偏好设定 (Preference Setting)

•决定适合分析的服务器，您可以在 IP 地址(IP Address) 列表中选择服务器。该列表参考了计算管理器的设定。

•透过选择任务编码来决定平行处理的任务。任务编码 与 IP 地址 的可用的核心和授权相关。

7. 检视优化结果 (View Optimization Result)

全部分析完成后，使用者可以单击 优化结果(Optimization Result) 以开启优化结果。

目前提供了四种类型的图表：

•品质响应(Quality response) 和 讯噪比响应(S/N ratio response):

•平行图 (Parallel chart):

•响应曲面(Response surface):

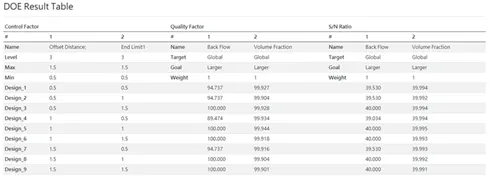

还提供了优化的详细信息。 使用者可以从 DOE 结果表中检查每个设计的分析结果。
