Creo Direct软件发展史：一文读懂

Creo Direct 的前世今生！

你还在为临时的急迫修改而烦恼吗？

你还在为拿到IGS/STP档案没有特征，而苦恼吗？

......

这些问题，Creo Direct非参设计都可以帮到你。Creo Direct是PTC新一代Creo产品系列的非参设计直接建模软件。

如果说Creo Parametric参数化设计讲究的是一招一式，那么Creo Direct非参设计追求的就是无招胜有招！

参数化设计配上非参设计，现在的Creo使用者是幸福的，建模有条有理，修改左右逢源！

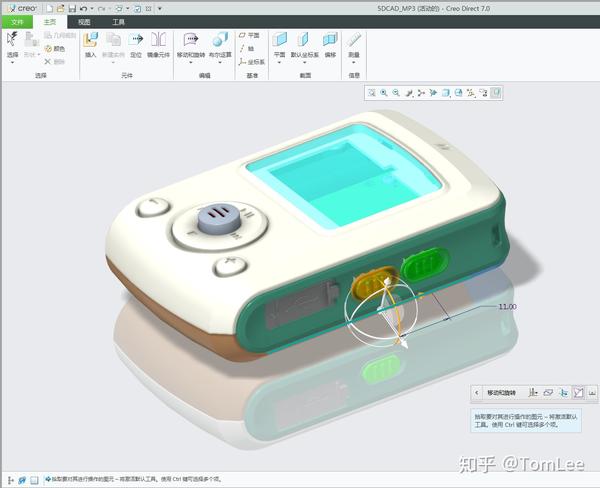

   Creo Direct软件界面


首先Creo Direct 是独立的应用程序，是Creo全家桶中的一员，默认安装后桌面已有一席之地，只是大家可能忽略了这个图标，请看图！甚至有朋友告诉我，安装完成后，就立刻把这些图标都删掉了！

   Creo Direct图标


Creo Parametric是ProE发展而来，那么Creo Direct有着怎样的前世今生呢？今天猪大TomLee就用这篇文章给大家讲讲Creo Direct的由来。

先按下Creo Direct不表，我们来认识一款叫做的OneSpace Designer (OSD) 软件。OneSpace Designer (OSD) 是惠普公司为解决自己内部的需求，与英国剑桥大学共同开发出来的。内部成功使用(原名 HP/Solid Designer )五六年后，本着与业界共同分享智慧与经验的美好愿望，于1996年将其机构设计部门独立出来成立CoCreate(德国)子公司，来全面处理OneSpace Designer (OSD) 的开发与市场推广的工作。

OneSpace Designer (OSD) 刚出道时宣称，自己拥有以往参数化软件无法比拟的五大优势：

第一、 没有父子关系、历史树。

第二、 实体、曲面有效整合，可进行交互编辑。

第三、 学习、操作简单方便，培训只要五天。

第四、 兼容目前所有3D、2D的文件格式，并可修改、设变外部资料。

第五、 可通过网络进行平行处理、协同设计。

（感觉第一句话就是跟ProE参数化对着干的！）

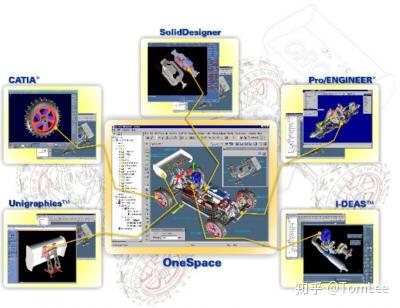

   OneSpace


这里给大家梳理一下时间线：

1982– HP机构部门开始研发基于内部设计使用的软件工具

1993 –第一套完全基于直接建模方式的3D CAD解决方案

1997 –第一套能够使用参数化能力捕获设计意图的直接建模软件

2000 –第一套采用直接“在模型上”的工作方式的直接建模软件

2007 –第一套面向个人提供免费应用的直接建模软件

2009 –第一套完全集成到PTC的产品开发系统的直接建模软件

2010 – Creo Elements/Direct 17.0

......

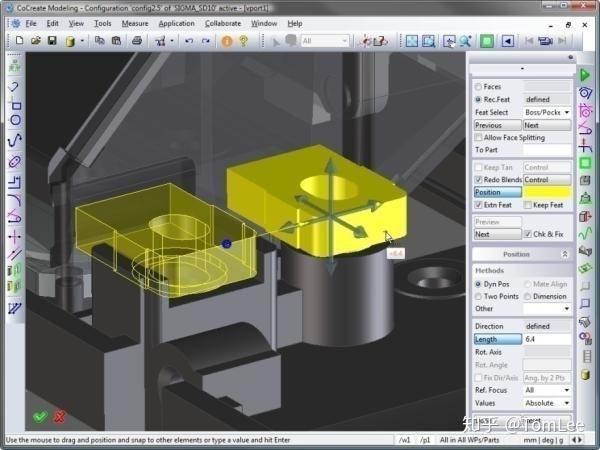

   CoCreate Modeling

再来给大家理清软件名称的演变：

最早叫Solid Designer，2005版改名OneSpace Designer，2008版改名CoCreate，在PTC收购后还沿用了一段时间CoCreate的名称，后改名Creo Elements/Direct，最新发布到Creo Elements/Direct 20.0，还有新发布的Creo Direct7.0。

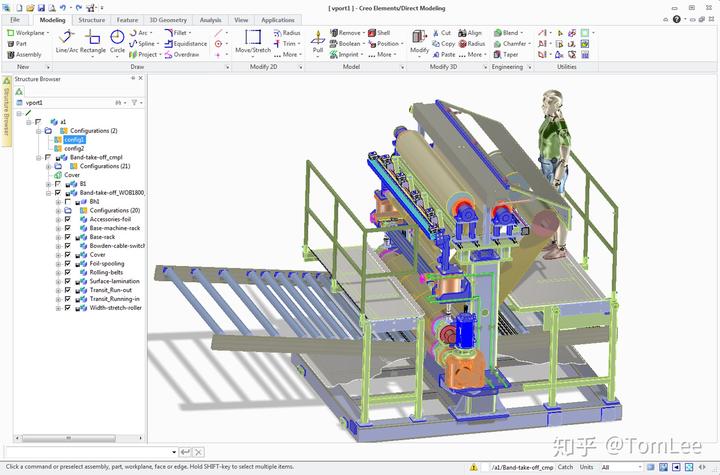

   Creo Elements/Direct Modeling


CoCreate软件功能特点：

无历史记录

CoCreate 是没有历史记录的3D CAD 软件。无历史记录方法也就是“所见即所得” 方法。在任何给定时间，模型的几何可控制一切，从而使得设计师能够引入外部数据。由于显式建模不依赖于历史记录，因此导入的数据可以视为原生创建的数据。导入的模型中缺少历史记录对 CoCreate 而言并不是一个障碍。

直接建模

CoCreate 允许设计师在设计中随时载入物件参考创建和同时修改。可参照现有的 3D 模型创建新 2D 草绘轮廓。这可确保创建的新零件是精确的，同时还能提供最直观的模型创建方法。

直接修改几何

修改时采用的直接建模方法是通过改变几何的编辑命令来实现，它不会过问模型的创建方法，它只会询问现在需要执行哪种变更。修改模型或研究设计概念时，CoCreate 不会保留已执行步骤的历史记录。此直接建模方法使设计师在设计时能够随心所欲，不受约束。零件的大小仅取决于几何而与构建零件所采取的步骤数（特征）无关。

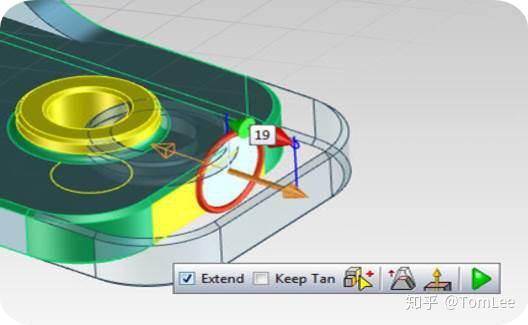

   直接建摸技术，拖动几何修改。


2007年底PTC宣布将以约2.5亿美元收购总部位于德国的CoCreate时，业界充满了期待，两个冤家对头走到了一起，参数化设计与非参设计携手，是不是很有趣！是不是很期待！

直接建模技术拥有一个快速、灵活且直观的建模过程，可以随时基于几何图形修改任何现有的 3D 设计数据，哪怕你不是ProE的文件格式，IGS、STP 这样的转档文件修改不再是烦恼。它使以参数化见长的 ProE 有了非参的好伙伴！

此后，ProE5.0版本就开始在尝试一些直接建模技术的引入。漫长的等待，PTC 终于在2011年6月全新发布Creo全家桶，放弃了多年使用的ProE命名，ProE其实是更新为Creo Parametric。Creo全家桶为我们带来了Creo Direct 、Creo Sketch、Creo View、Creo Simulate、Creo Schematics、Creo Illustrate、Creo Layout、Creo Options Modeler和Creo Parametric等多样化的应用。

   Creo App全家桶


Creo Direct和CoCreate什么关系呢？

Creo Direct 就是直接建摸技术的传承，CoCreate的延续。现在直接建摸技术在Creo中有了不同的一些发展，Creo Parametric中使用直接建摸技术增加了柔性建模的功能。而CoCreate在收购前也是发展很全面的软件了，拥有众多客户，如：惠普、飞利浦、阿尔卡特、伟创力、松下和富士通等。所以PTC还在继续发布Creo Elements/Direct的版本。而Creo Direct 现在只开放了零件和组件的功能，未来怎么发展，我们继续期待PTC的新产品发布吧!

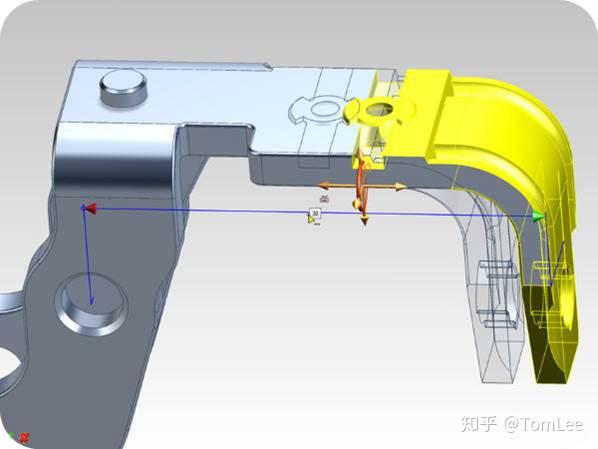

   直接建摸技术，拖动几何修改
