Creo小米音箱渐变阵列孔设计教程

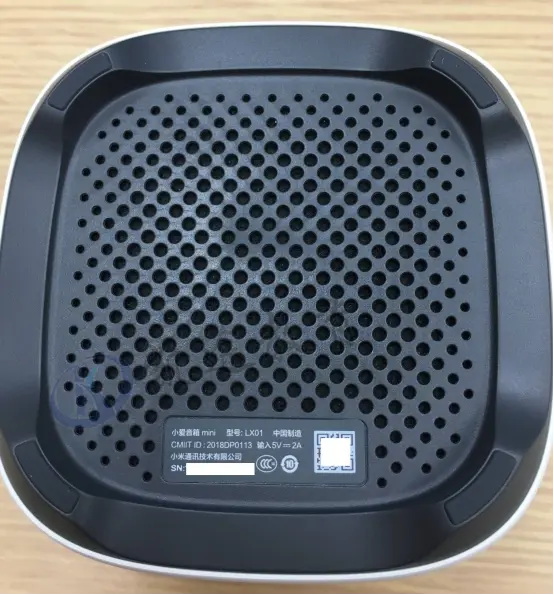

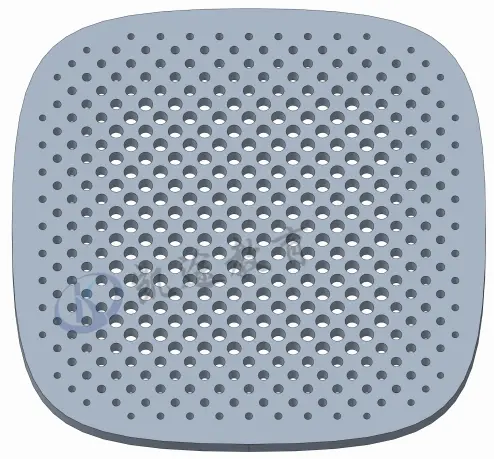

这是小米的一款音箱。像这种渐变孔的创建，之前在公众号发布过一篇文章用的是曲面的测量特征关系来约束驱动，可以做出这种效果。图中这个是平面上的阵列，当然也可以做一个辅助曲面来达到渐变效果。但是今天我们用另外一种方法：利用if参数来做，方法也相当实用。

同样方法还可以做这样的效果：

下面直接进入建模

1.在FORNT平面上创建轮廓草绘线。

2.用上一步的草绘线拉伸平板，保留草绘线后续步骤有用。

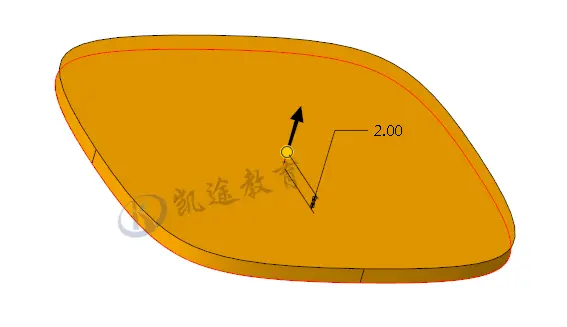

3.在FORNT平面上创建基准点PNT0到坐标附近，暂时任意尺寸。

4.测量基准点和草绘线特征，注意这里是选草绘特征。并保存测量特征。Creo3.0版本需要点最右边的箭头，切换到特征，点击特征，然后勾选在图元创建点。这一步要注意测量的一定是两个点的倾斜距离，不能是水平或者垂直距离，切忌！！！

5.在FORNT平面上拉伸，标注两个基准点的已知尺寸。并添加关系式。

if kd0>=10

sd1=1.5

else

if kd0<10

sd1=kd0^0.4*0.5

endif

endif

这个关系式理解：当已知尺寸大于10，sd1等于1.5；如果当kd0小于10，sd1等于kd0的0.4次幂*0.5 （假设9^0.4*0.5=1.20411）

拉伸出来切出第一个孔

6.将测量特征和拉伸组合在一起

7.将PNT0基准点（刚才坐标附近的基准点）的距离改为0。

8.将PNT0基准点进行填充阵列。

9.将组合进行阵列，阵列时会自动参考。

10.完成，达到渐变效果。
