ProE/Creo小米手机结构建模：拆解与设计思路

一．手机后盖设计制作

1.1尺寸设定

进入草图进行线条设计外形草绘如下图：

图1-1 后盖的尺寸设计

1.2特征指令操作

退出草绘进行拉伸指令如下图：

图1-2

对其进行抽壳倒角后如下图所示：

图1-3

在手机盖后面打小米手机Logo的具体方法是：打开拉伸工具使用创建文本特征打Logo 文字，将尺寸设置好后确认退出反向拉伸去除材质或者直接拉伸出实体凸面即可，即文本的应用如下图所示：

图1-4

手机外置扬声器通孔的设计进入草图绘制特征曲线，退出草图对其特征进行阵列所得结果如下图所示：

图1-5

在对模具或产品的设计当中要让所设计的物体能更好的体现出本身的外形特征！小米手机后盖背部特征图如下：

图1-6

二．手机侧键套的设计

2.1. 外形设计

对产品的尺寸进行评估设计，进一步对其绘制。

2.1.1 轮廓设计

进入草绘界面进行草图的绘制,再退出草图进行特征操作如下图所示：

图2-1 侧键套

2.1.2 键体设计

进入草图绘制键体并退出草图进行拉伸、拔模等特征操作所得结果如下图所示：

图2-2 音量控制键

图2-3锁屏控制键

2.1.3 组件

手机壳的装配组件——侧键套完整图形如下图所示：

图2-4侧键套

三．手机上盖部件设计

3.1 上盖设计

手机的完美设计在于整体的美，显示屏及上盖尤为重要！

3.1.1 上盖外形设计

对其上盖及屏幕的评估设计，进一步进行外形的绘制设计

进入草图进行草绘并退出草图根据需要进行特征操作所得结果如下图所示：

3.1.2 手机上盖小米LOGO及听筒设计

选取草绘平面（可选取即将要创建特征的平面进行草会面的创建）进行草绘操作。退出草绘进行特征操作可得到如下图所示：

图3-2 LOGO及听筒等

3.1.3手机按键设计

对手机按键进行特征分析，对此进行设计！

对按键进行绘制后将其进行基本特征操作可得如下图所示：

图3-3手机按键特征图

3.1.4手机屏幕的设计

手机屏幕的构造和前面一些草绘相同，都是草图绘制后进行特征拉伸。

对其操作可得效果如下图所示：

图3-4手机屏幕

可对其进行效果处理：点击“视图”选择“颜色和外观”进入对话框从指定栏选择“曲面”点击“添加新外观按钮”再点击“映射”点击“贴花”点击“文件”去选择自己需要导入的效果图片进行操作！

所得效果如下图所示：

图3-5手机屏幕效果图

四、手机组件的装配

4.1 装配的建立

新建“组件”进行装配的建立。

4.1.1 装配组件的添加

选择“将元件添加到组件”选择所需装配的组件进行装配如下图所示：

图4-1装配组件的导入

4.1.2 装配

根据操作进行组件的正确装配。

根据相对应的特征部位对组件进行相应的转换操作进行进一步的组装工作。

4.2 整体装配

整体的装配效果图如下图所示：

图4-2整体装配图

完整装配效果图如以下图列展示：

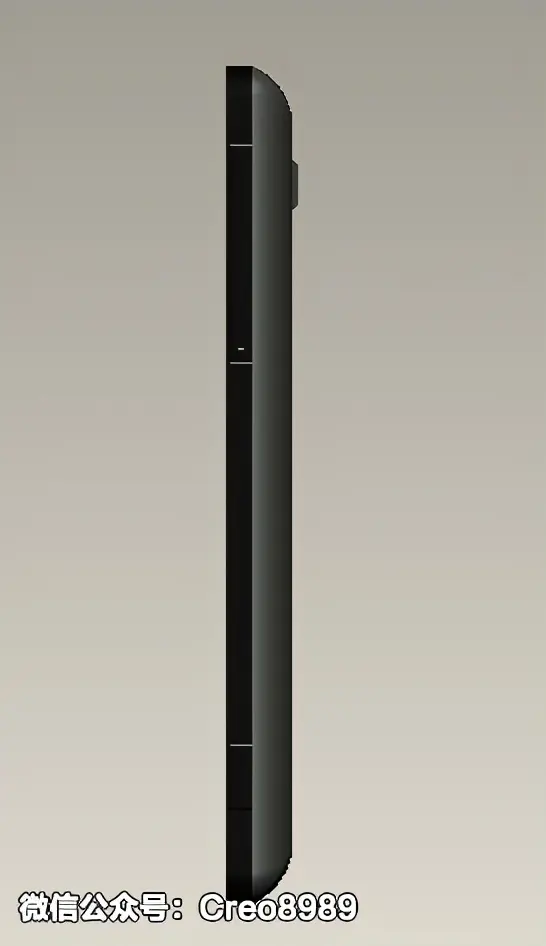

图4-3手机左视图

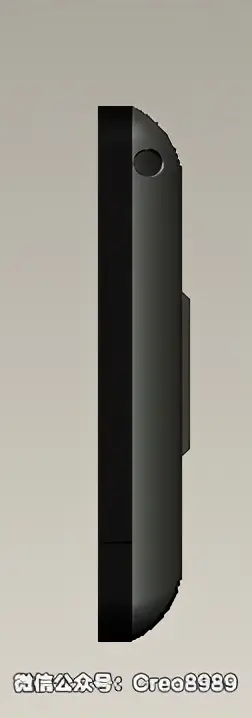

图4-4手机右视图

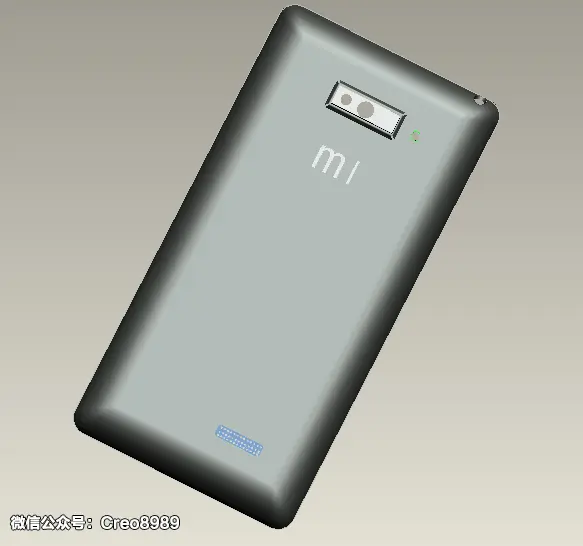

图4-5背面效果图

图4-5正面效果图
