Proe/Creo三角面处理技巧

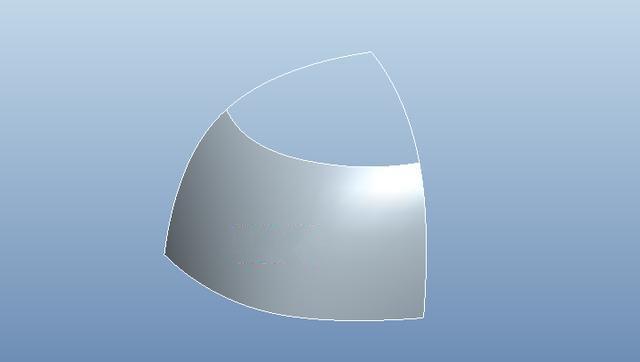

构建四条边界的造型ISDX曲面时，没有限制选取边界的顺序与方向，但是通过三条边界定义的曲面中，第一条选取的边界称为“自然边界”，对应的顶角为“收敛角”。如下图中的ISDX曲线1就是自然边界，其对顶角为收敛角，此收敛角处出现高曲率，曲面变形量也大，不好加工。特别是在后面的加厚成薄壳时，往往会出现加厚失败的现象。

如何处理这种情况呢？一般的方法是修剪掉收敛角再进行补面。

方法：

1.在模型树中选择造型特征，鼠标右击选择【编辑定义】，系统进入ISDX环境。

2.创建COS曲线1。注意曲线的左端点与边界相连。

3.创建COS曲线2。注意曲线的右端点与边界相连，同时左端点与COS曲线1的右端点相连。

4.点击右侧工具栏的曲面修剪。选择下面的曲面作为修剪对象，选择上面的两条曲线作为修剪曲线。

点击下面的曲面作为被修剪的部分。

修剪完成。

5.退出造型环境。点击【边界混合】，选择下面的四条边。

设置边界约束条件为相切。

完成。

6.将两个曲面进行合并。

7.调整箭头将曲面加厚。

完成。
