Proe/Creo波纹管处理技巧

如图所示，这种结构，也就是我们统称的波纹管，其实不同的行业不同的产品都会遇到类似的结构，只不过形式不同而已，听过好多种不同的处理方式，各种复杂，各种的生成失败。其实何必复杂，一招足矣……

可变截面扫描

下面我就使用可变截面扫描命令来创建几个不同的结构（环境：Creo4.0 m010）：

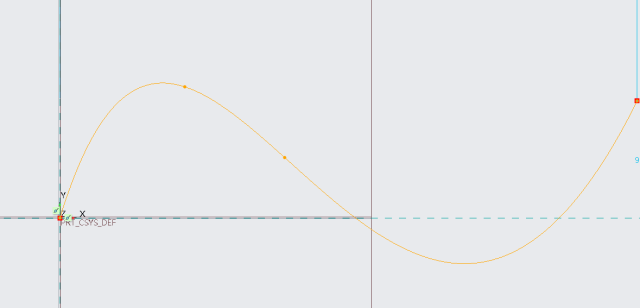

首先我们使用草绘命令创建一条曲线（根据实际需求，可以是直线，样条曲线或者空间曲线均可）

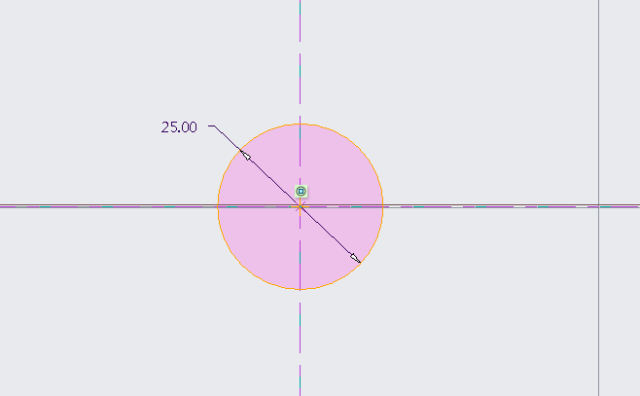

点击扫描命令，在起点处创建圆心与起点重合的圆形截面轮廓

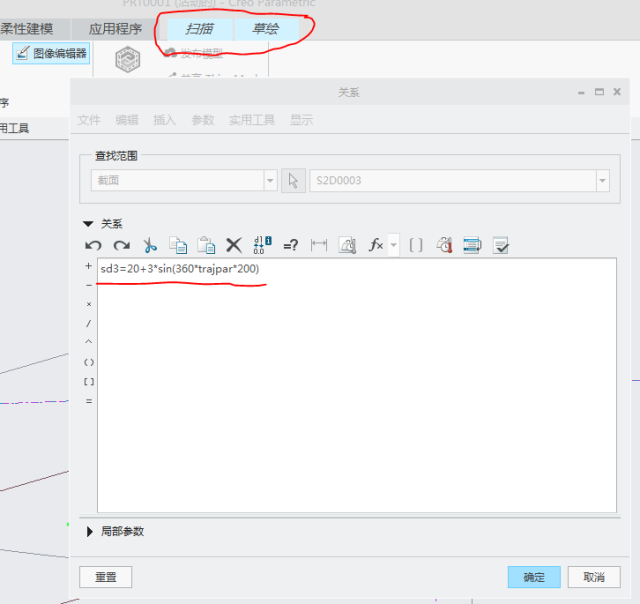

不要退出草绘器环境，直接点击“工具”-“关系”命令，给圆直径尺寸创建关系式如下所示：

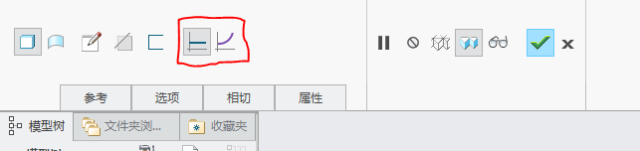

完成草绘，在扫描操控面板更改扫描类型为，变截面扫描

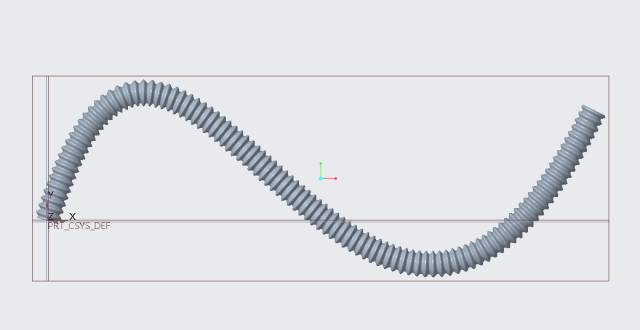

完成。即可得到如下所示结构

注释：其实可变截面扫描命令非常简单，无非是在扫描的过程中，我们想办法改变扫描的截面，在本例中，扫描截面轮廓为一个圆形，对于波纹管结构，该截面一直在发生直径尺寸的变化，如上所示关系式就是为了实现这种直径尺寸的变化。其中trajpar我们称之为轨迹函数，在整个扫描轨迹上取值为0-1的变量。

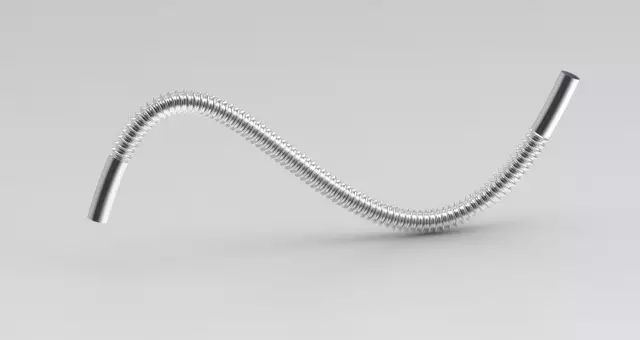

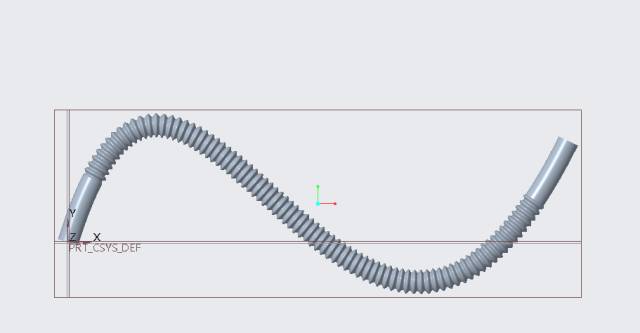

那么我们封面照片的这个结构又是怎么处理的呢，跟刚才的结构相比，这个模型，两端分别有一段光段。

结构二

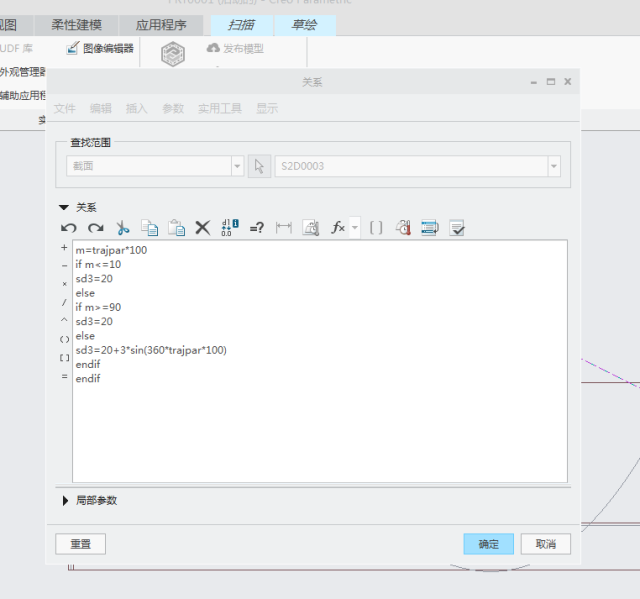

所有建模过程同结构一，只需要修改其关系式如下所示即可：

注释：在结构二的关系式中，对于截面圆直径尺寸，引入if语句，在整个扫描轨迹中分三段对该直径进行不同的赋值。

结构三

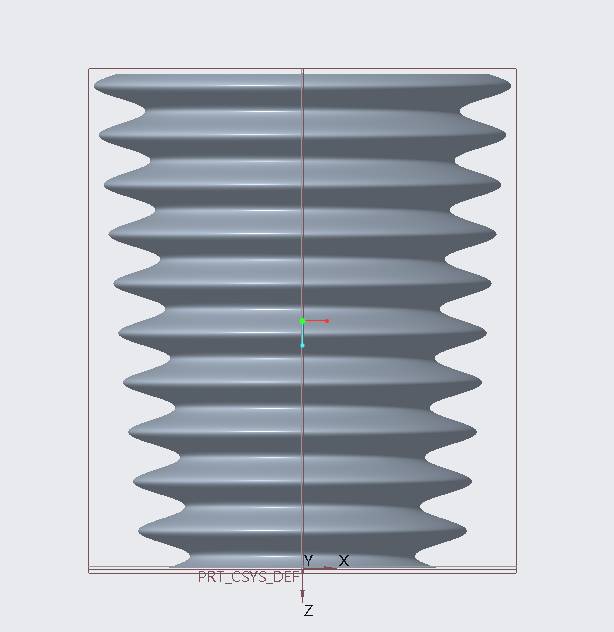

如图所示结构，两个开口段，直径尺寸不等，其实这个结构也是可以通过可变截面扫描命令来一次实现。

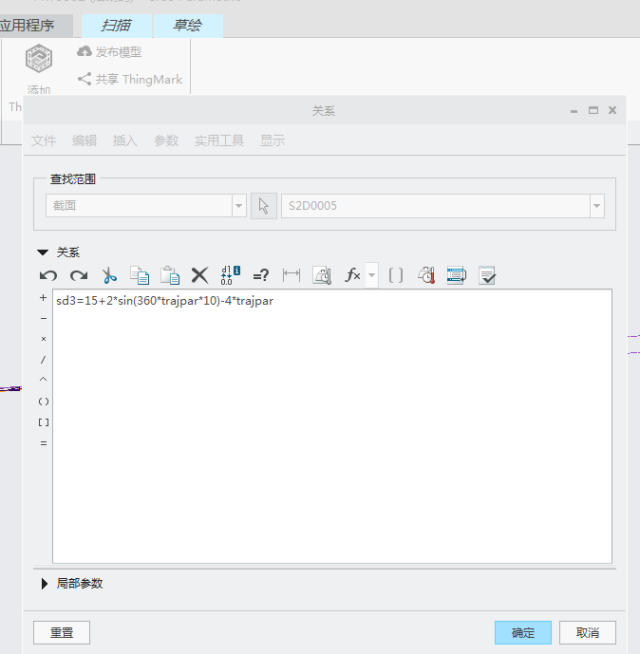

使用草绘命令创建一直线段作为扫描轨迹，直线长度等于该塔型结构的高度。使用扫描命令，并在起点处创建一个圆作为扫描的截面轮廓，给该圆直径尺寸定义如下关系式：

完成该可变截面扫描即可。

该类型结构一般为薄壁结构，那么这个壁厚怎么处理呢？

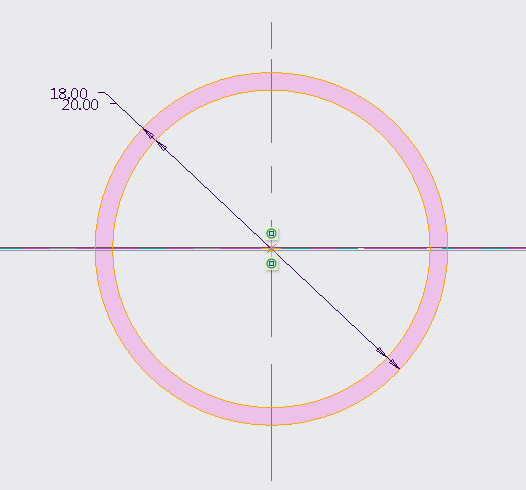

同样，我们还是在可变截面扫描里一次完成即可，修改扫描的截面轮廓为圆环结构

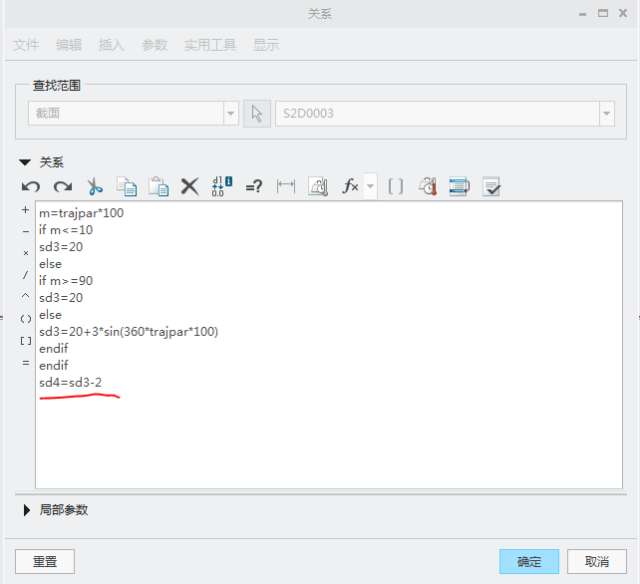

在两圆直径尺寸之间添加关系式

内圆直径尺寸由外圆直径尺寸赋值得到，其余步骤同上！
