Proe/Creo边界混合应用实例

Creo中有一个命令叫做边界混合，这个命令是非常强大的曲面制作命令，基本上做曲面都会用到它，这里我们就简单的进行一下讲解

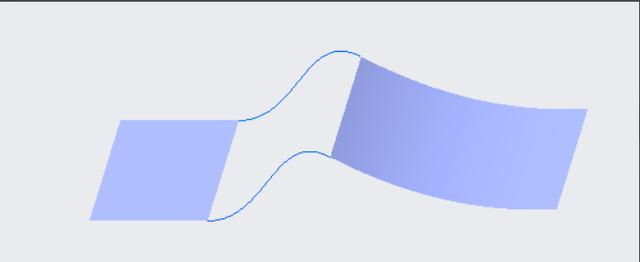

创建一个CREO文件，并创建如下图所示的两个曲面及两条曲线，不会的朋友可以参考本人近期刚刚发布的经验“CREO基准曲线的使用方法举例”。

点击如下图“1”所指的“边界混合”按钮，打开边界混合命令。

点击如下图“2”所指的位置，然后选择如下图“3”所指的直线。

按住Crtl选择如下图“3”所指的直线。

点击如下图“4”所指的位置，然后选择如下图“5”所指的曲线，按住Ctrl选择如下图“6”所指的曲线。

鼠标定位到下图“7”位置，长按右键选择“相切”，实现与“A”曲面的相切设置。鼠标定位到下图“8”位置，长按右键选择“相切”，实现与“B”曲面的相切设置。

设置完成后如下图所示，点击“确定”完成。

最终效果如下图所示。
