边界混合艺术:Proe创建三角标志的步骤

方法:

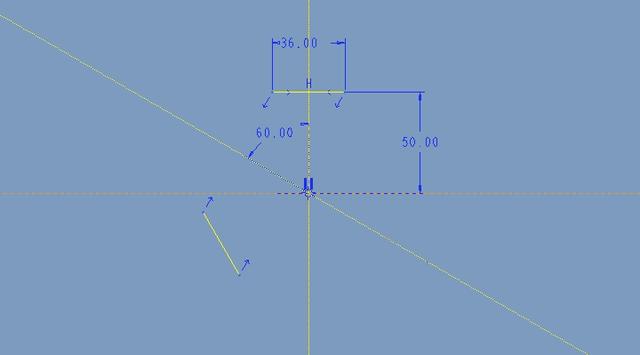

1.点击草绘,选择FRONT平面作为草绘平面,绘制如下图所示的草绘。


2.退出草绘,点击【边界混合】命令,按住Ctrl依次选择上一步的两个直线段并将边界条件均设置为“垂直”。

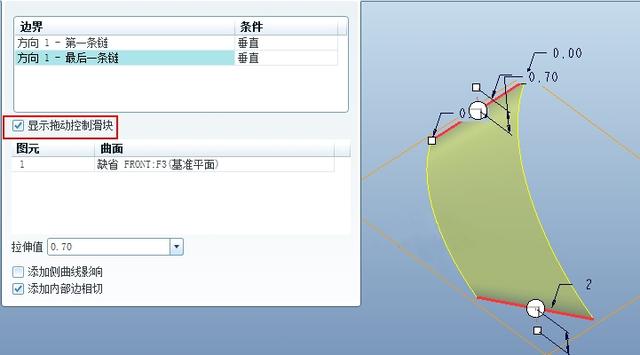

点击【约束】,勾选“显示拖动控制滑块”,如下图所示,将拉伸值均设置为0.7。

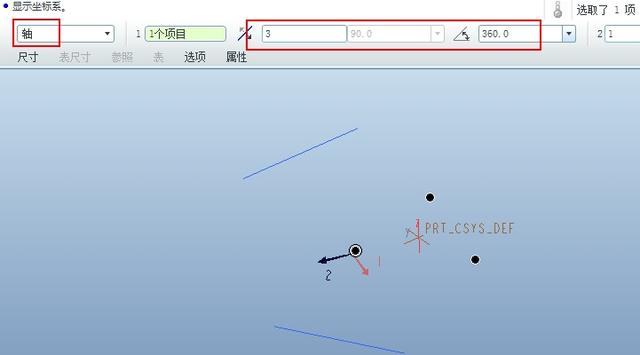

3.选择边界混合特征,鼠标右击选择“阵列”,类型选择“轴”,选择坐标系的Z轴作为旋转轴,阵列数量为3。


完成。

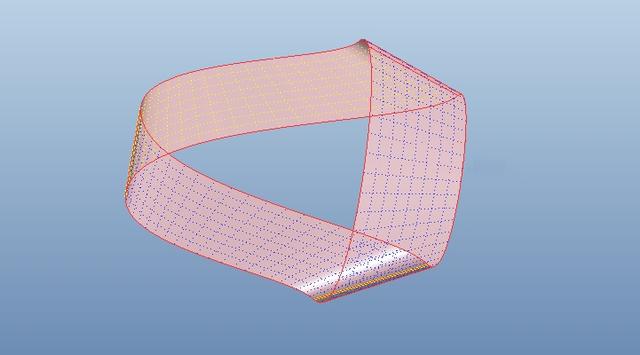

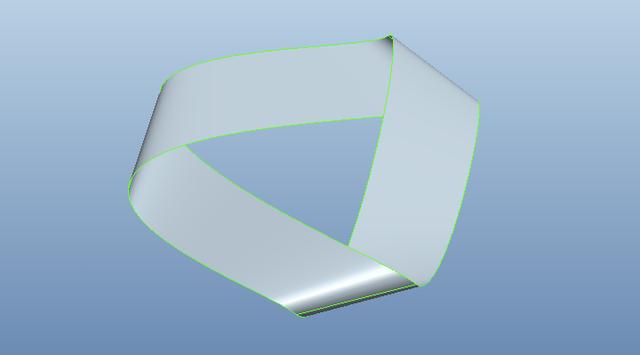

4.将三个曲面进行合并。首先按住ctrl选择下面三个曲面,点击【编辑】-【合并】。

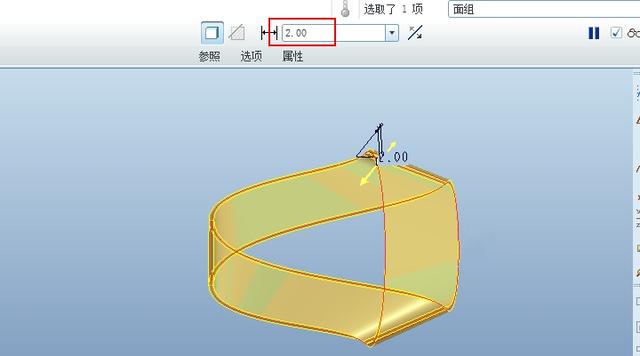

5.选择合并的面组,点击【编辑】-【加厚】,厚度设置为2,点击箭头设置好箭头的方向。

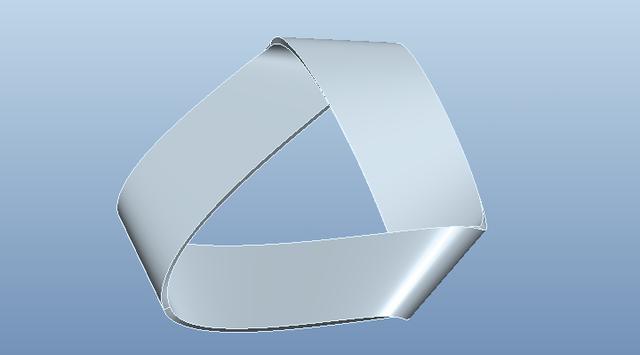

完成。
