Proe/Creo混合功能详解：投影截面混合法

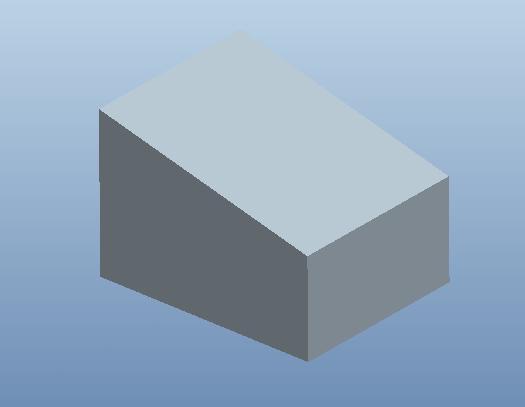

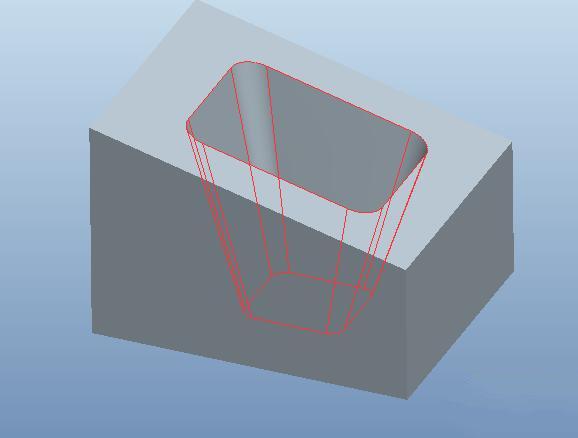

对于一个实体模型，在投影截面之间形成的混合曲面，可以看作是先将所绘制的混合截面投影到指定的实体表面上，然后在两投影截面之间混合而成。以下图为例。

方法：

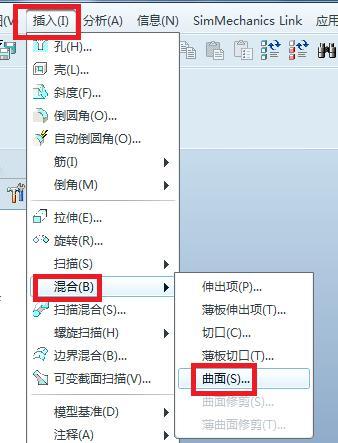

1.点击【插入】-【混合】-【曲面】，弹出如下对话框。

选择【平行】【投影截面】-【完成】。

2.选择TOP平面作为草绘平面。

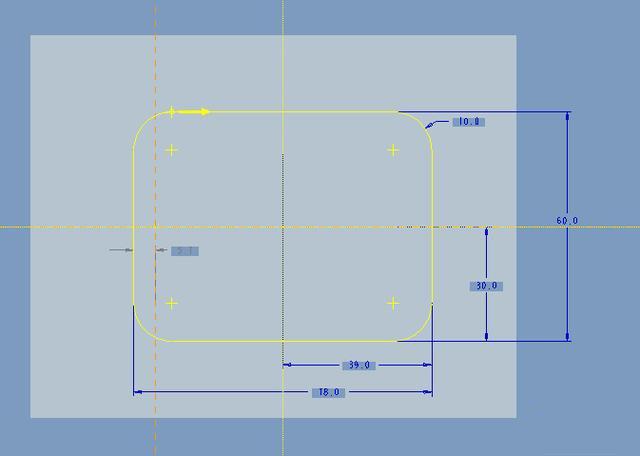

绘制如下草绘。

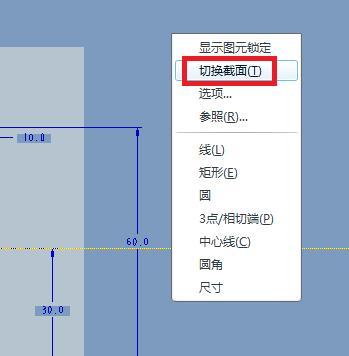

切换剖面。

绘制第二剖面。

绘制完成后，点击勾号。在信息栏提示

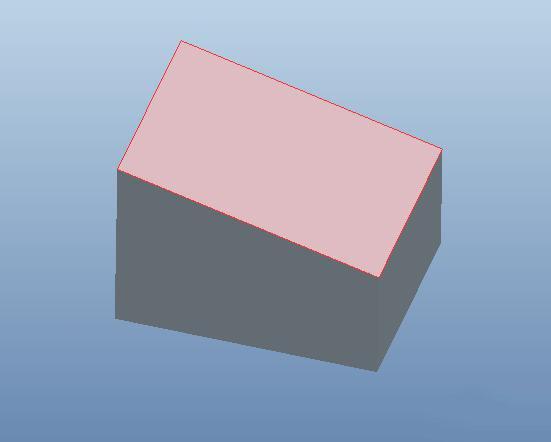

，选取如下图所示的平面。

按住Ctrl再选择下图的平面。

点击控制面板的上的确定。

我们可以看出在投影截面生成混合曲面的结果是，切除了混合曲面所包围的实体。
