分creo4.0中的分型面的设计方法有三种：一般分型面设计方法、阴影法、裙边法。今天我们就来看看使用阴影法创建分型面的教程。

查看详情

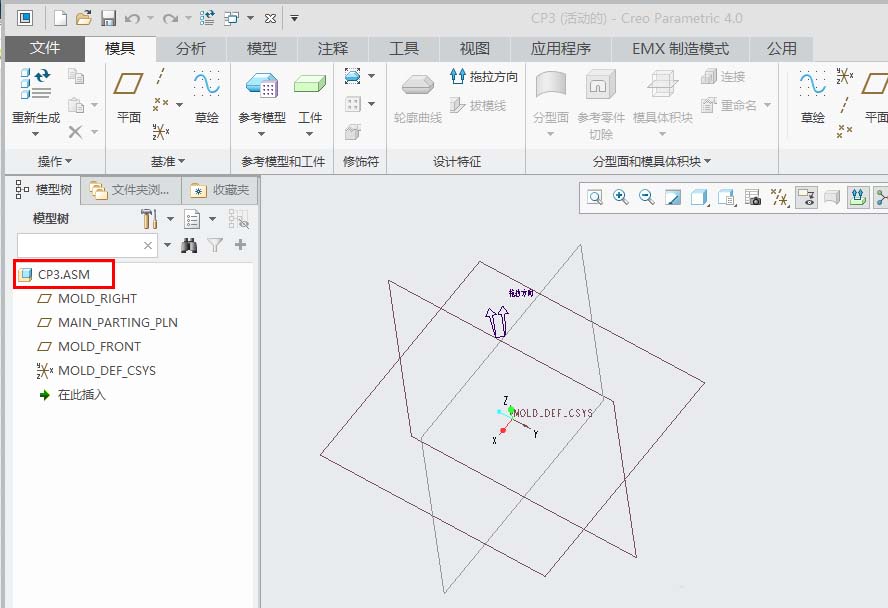

1、打开creo软件，创建一个模具类型文件（CP3.ASM).

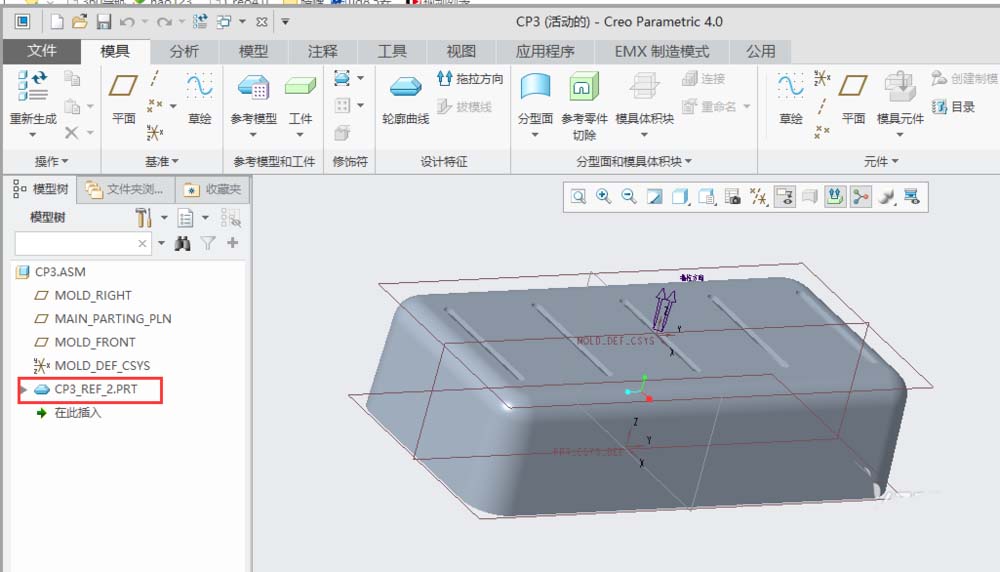

2、用“组装参考模型”命令组装参考模型（CP3_REF_2.prt).

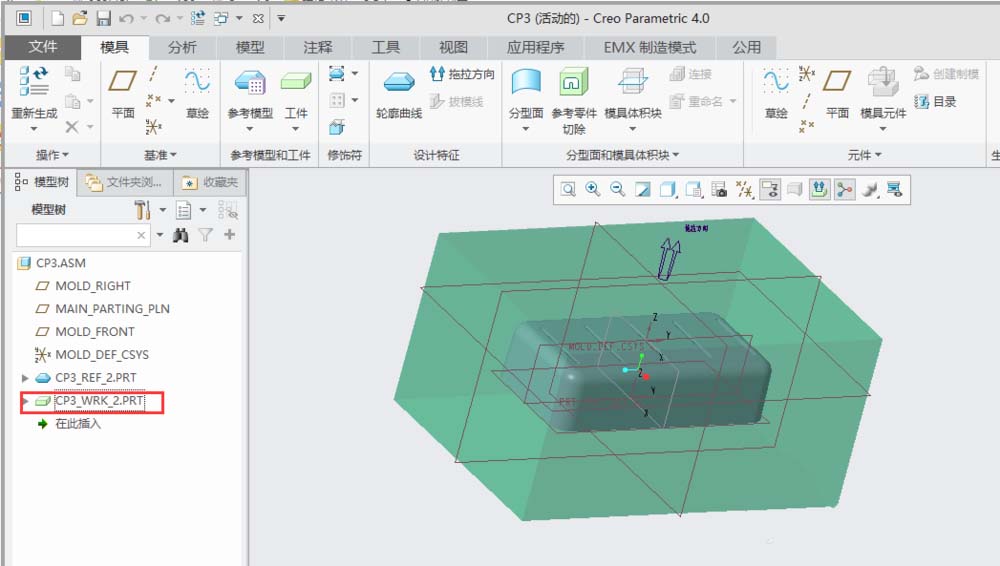

3、用“自动创建工件”创建坯料（CP3_WRK_2.PRT)。

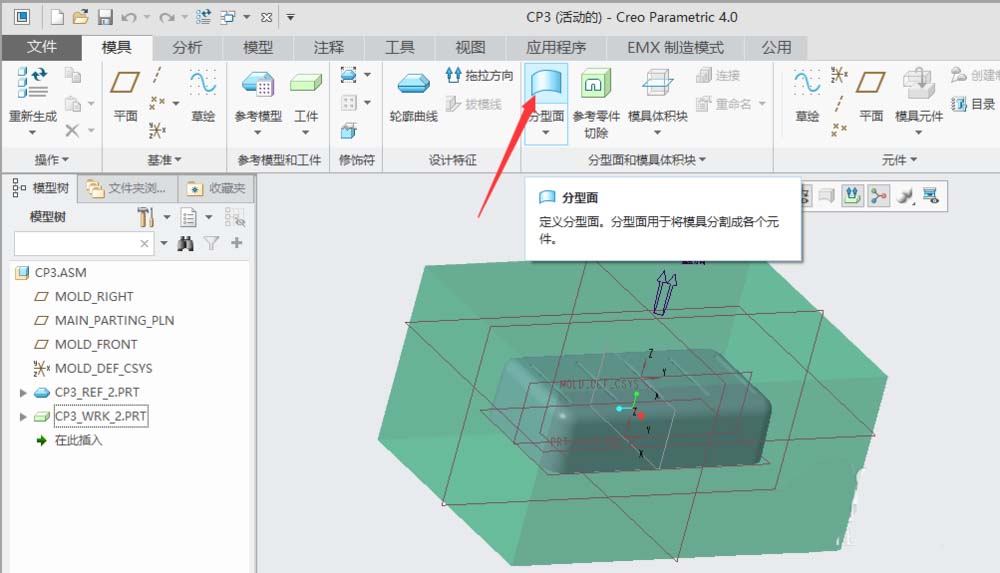

4、单击模具功能选项卡分型面与模具体积块区域中的“分型面”。

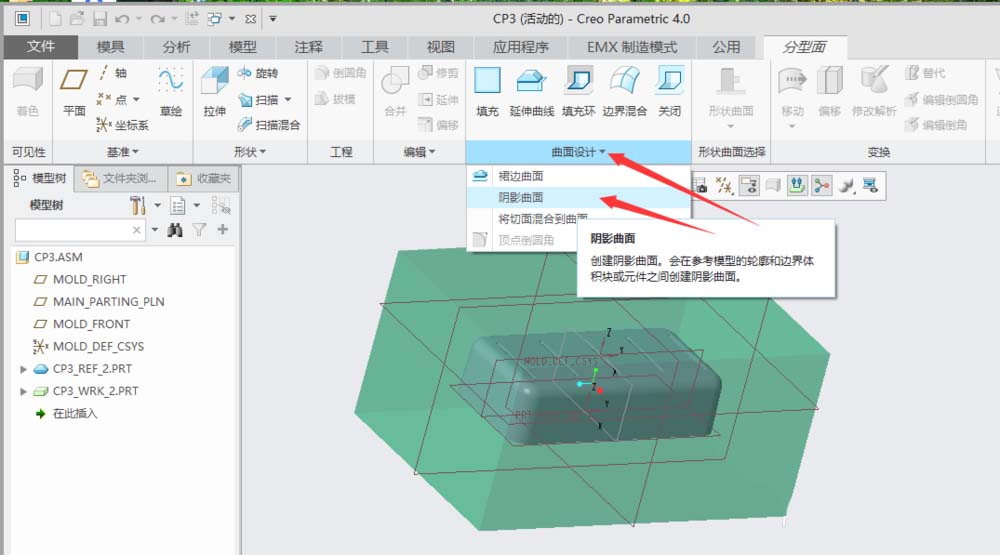

5、单击“分型面”功能中的“曲面设计”右边下拉按钮，选择“阴影曲面”。弹出“阴影曲面”对话框。

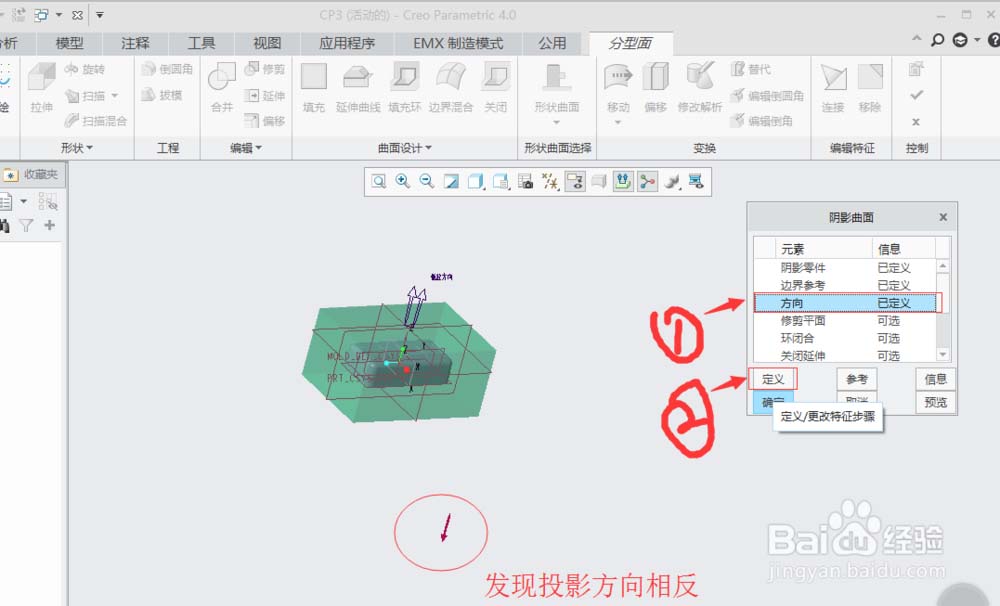

6、发现投影方向相反。单击选择“阴影曲面”对话框中的”方向“，单击“阴影曲面”对话框中的方向”定义“。

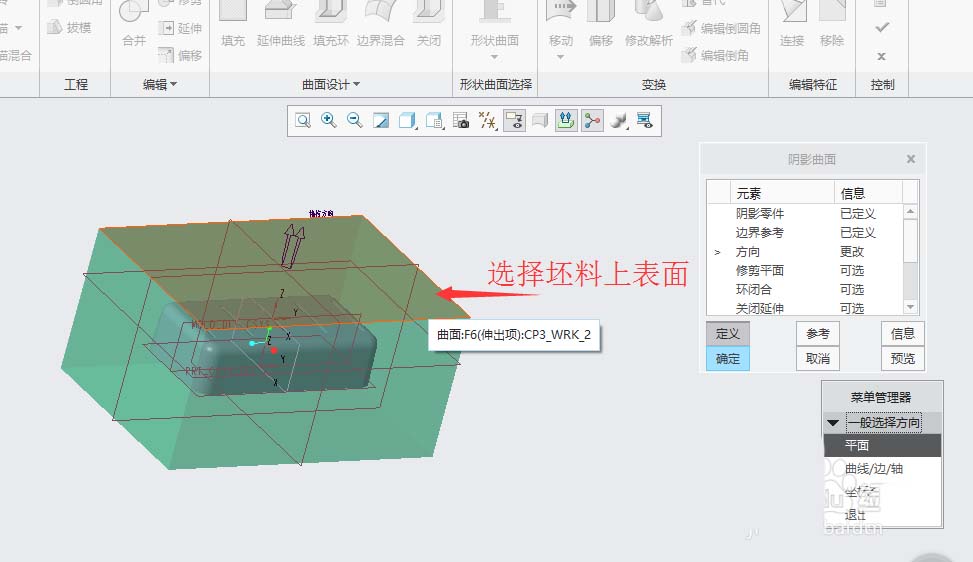

7、弹出“菜单管理器”，单击选择坯料上表面。

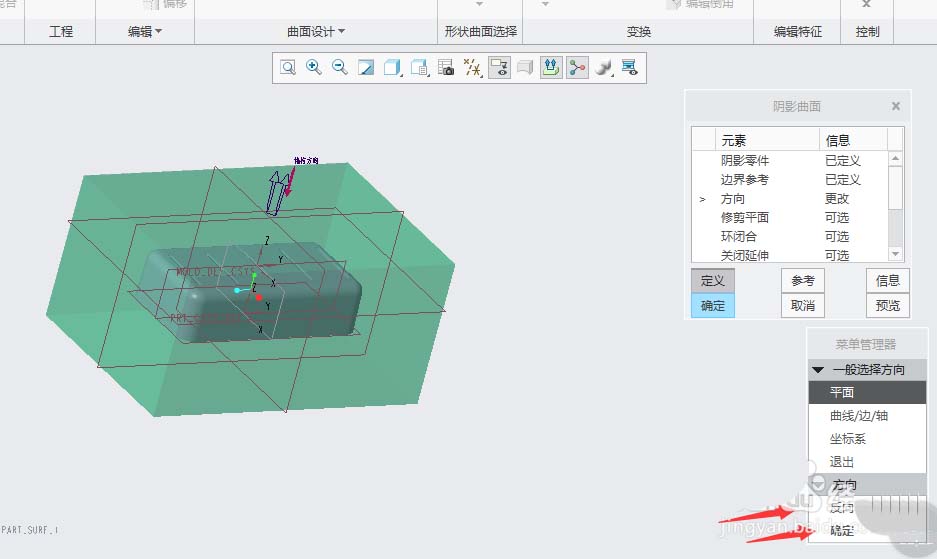

8、单击“菜单管理器”中的“反向”。单击“菜单管理器”中的“确定”。

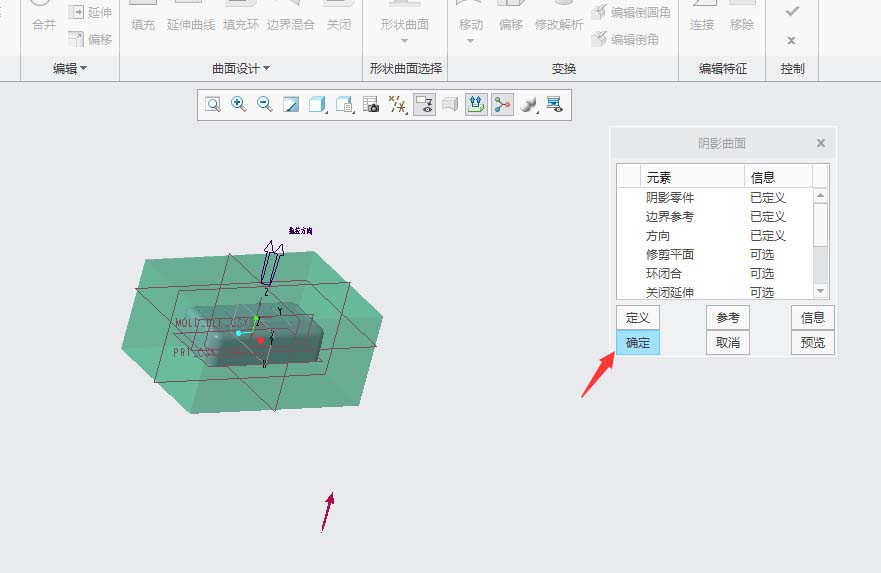

9、单击“阴影曲面”对话框中的”确定“。

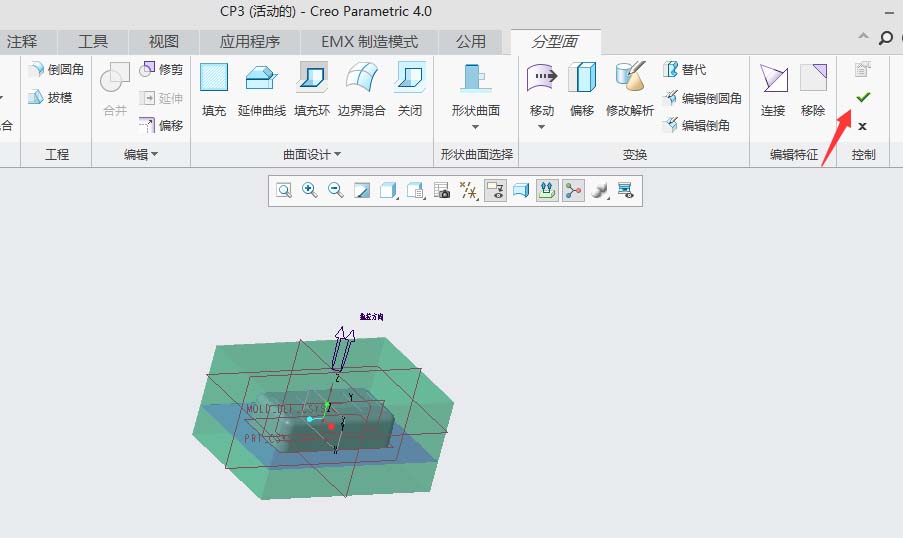

10、单击“分型面”功能中的”确定“按钮。完成分型面创建。

以上就是creo4.0阴影法创建分型面的技巧，希望大家喜欢，请继续关注脚本之家。
