快速建模:Proe/Creo沥水盆子设计

建模步骤


1、打开旋转特征,进入前视图绘制草图,草图尺寸如下

旋转特征的设置如下图,旋转为曲面,选择对称方式,角度为60。

请输入图片描述

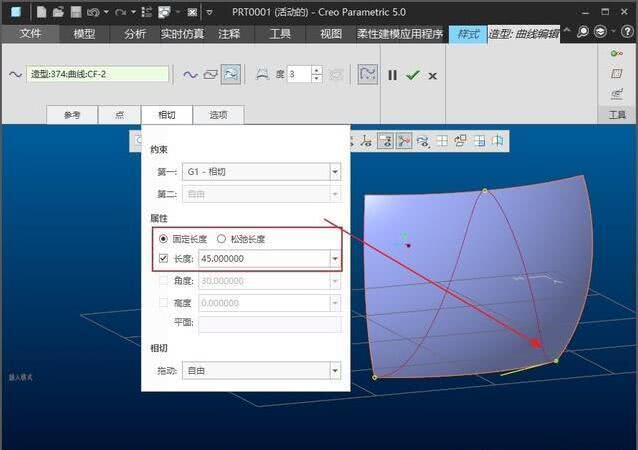

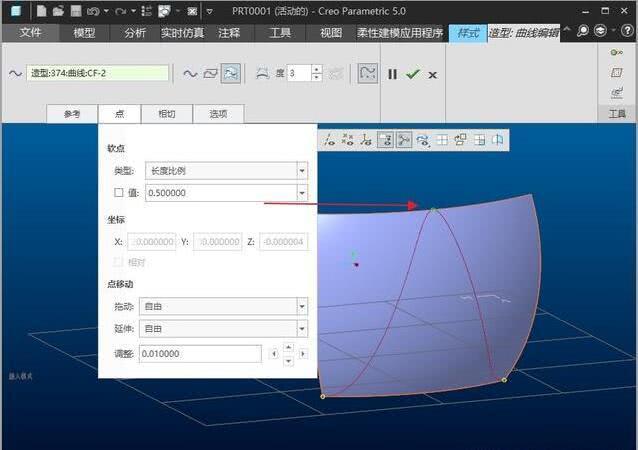

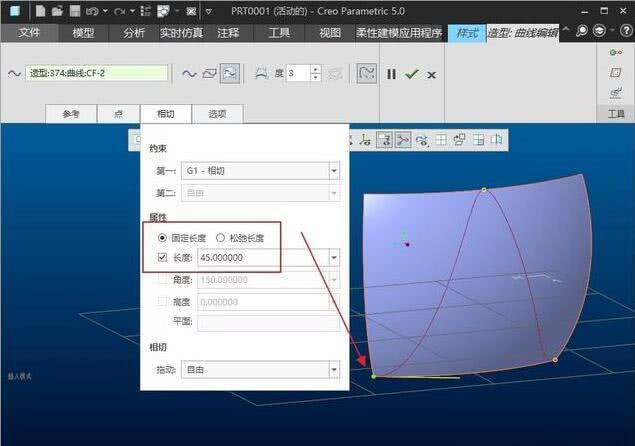

2、创建好曲面后,进入样式特征里面,先创建曲线,曲线约束在曲面上。曲线上三个点的设置如下图

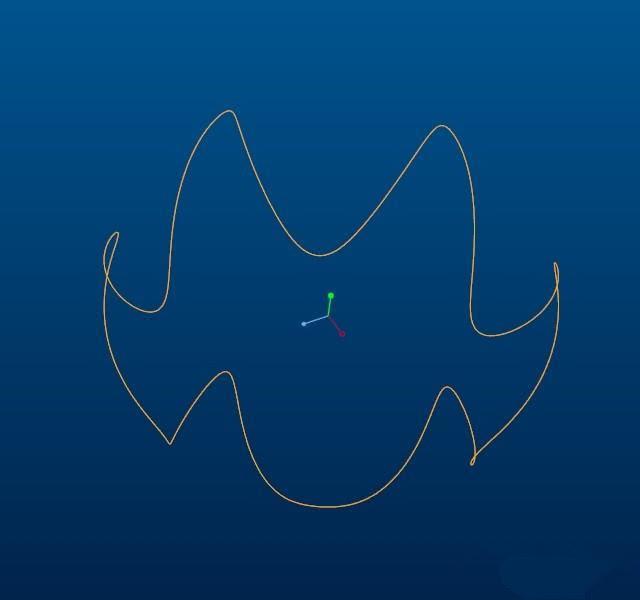

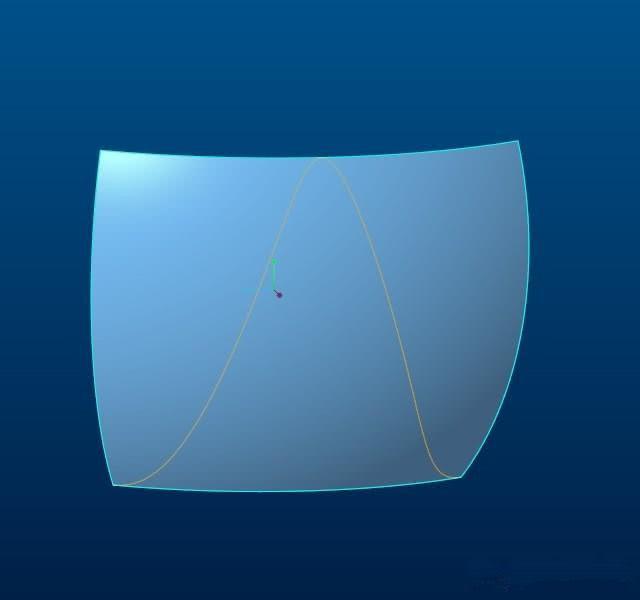

完成曲线编辑,退出样式特征,如下图

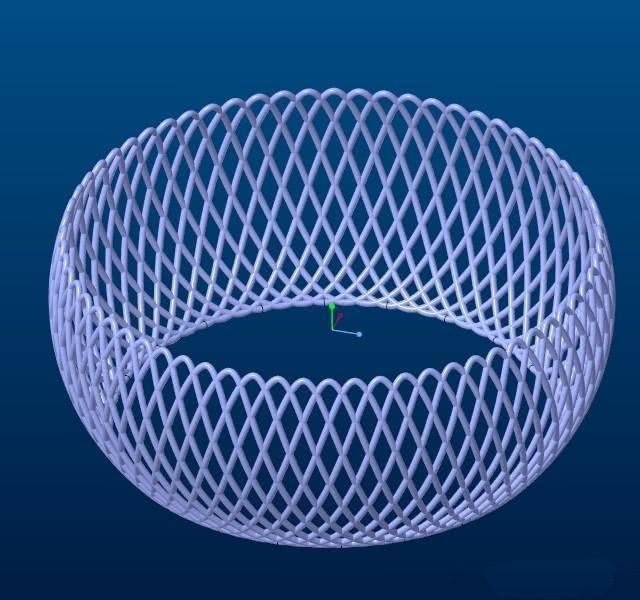

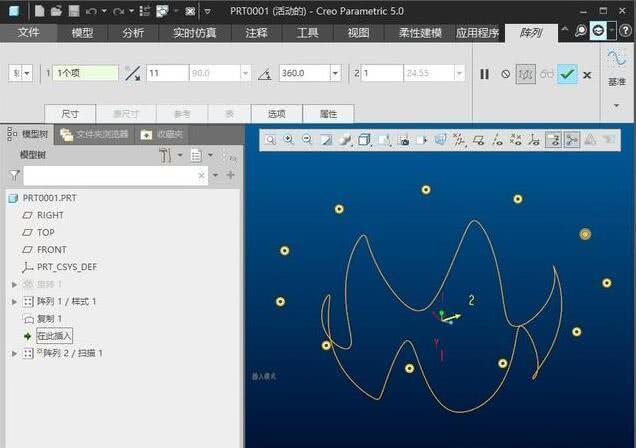

3、将上面创建好的曲线阵列,以Y轴为中心轴,旋转360度,数量为6,得到闭合的曲线。如下图

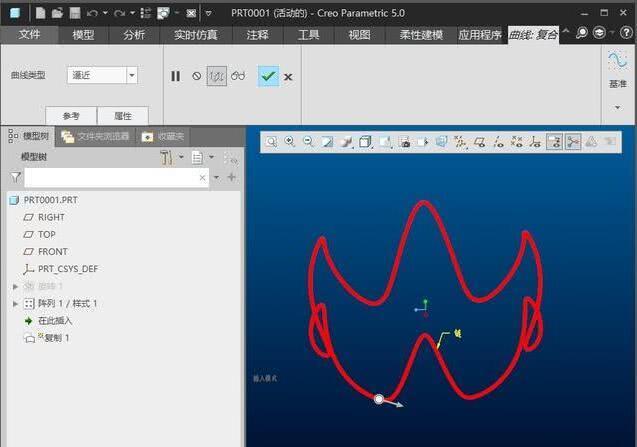

4、阵列后得到的曲线是由6小段线组合而成,我们通过复制---粘贴,将这6小段线合成一条线,特征设置如下

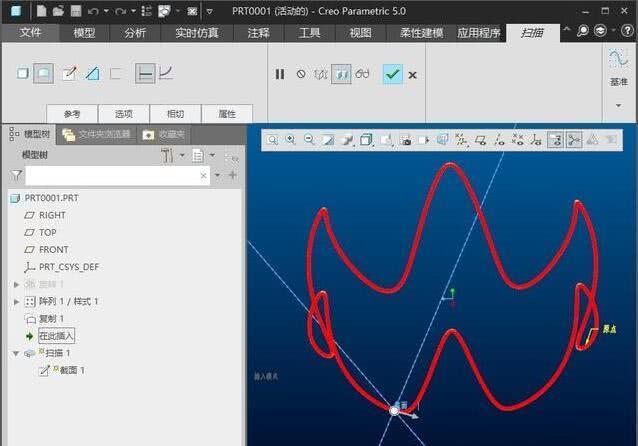

5、打开扫描特征,选刚复制的曲线为轨迹线,扫描截面是一个直径为3的圆,注意扫描为面,如下图


6、阵列上一步的扫描特征,


阵列完成后,如下图

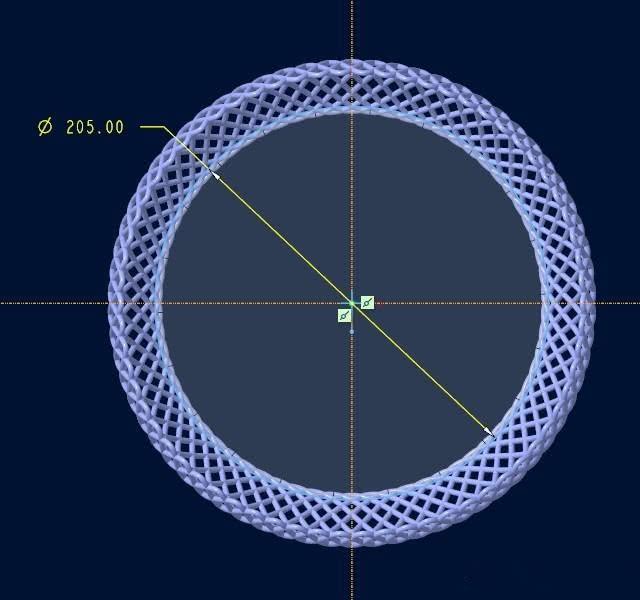

7、拉伸底部,在TOP面上画一个圆,直径205

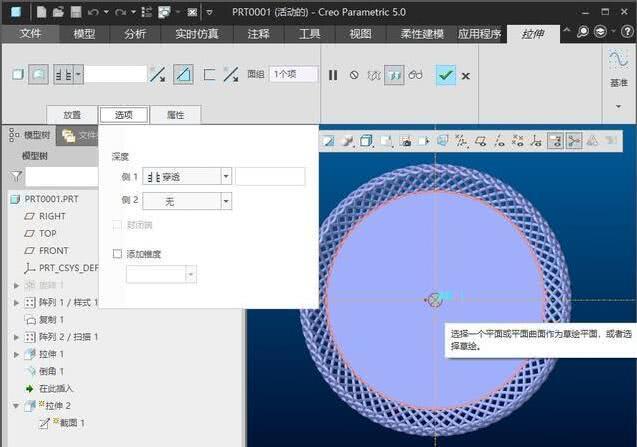

8、拉伸设置如下图

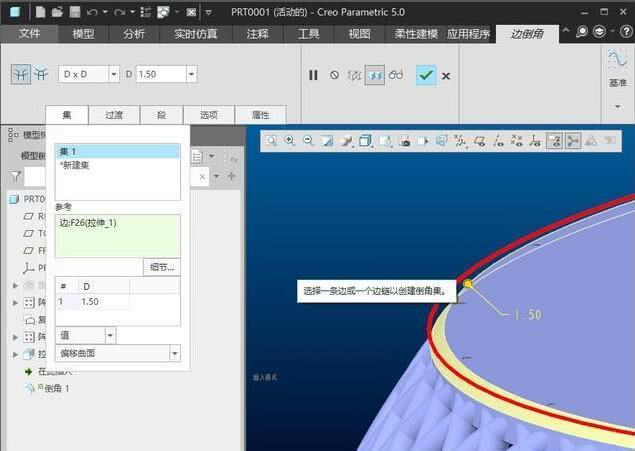

9、底部倒角。


10、在TOP平面,在原点处画一个直径为5的圆,退出草图


11、进行拉伸切除


12、阵列拉伸切除特征,使用填充阵列,草图绘制以TOP平面为绘制平面,画一个直径为200的圆


阵列设置如下

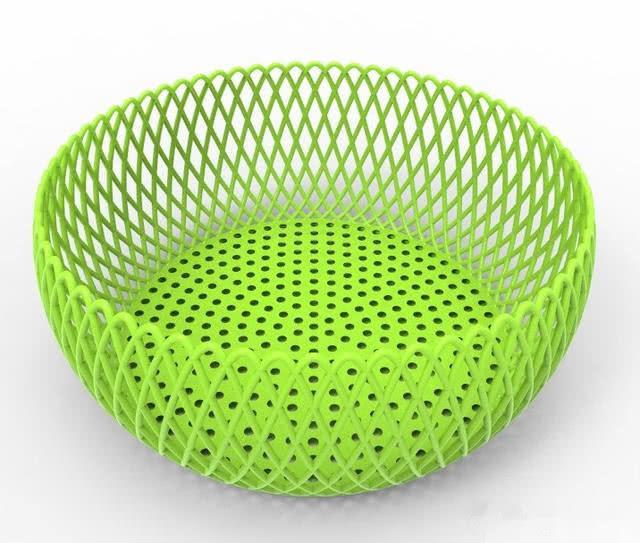

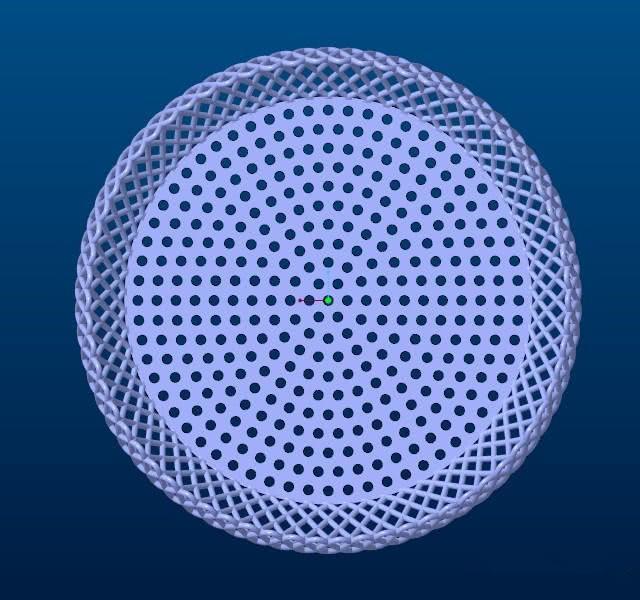

最后效果如下图
