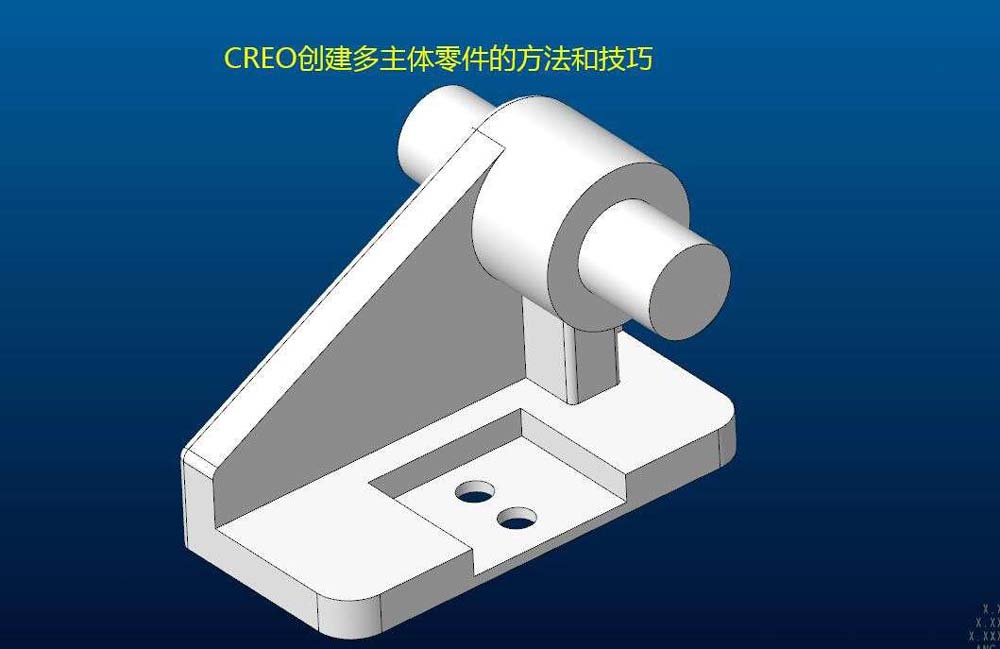

CREO进阶：学习创建多主体零件以及将多个主体合并为一个主体的方法。

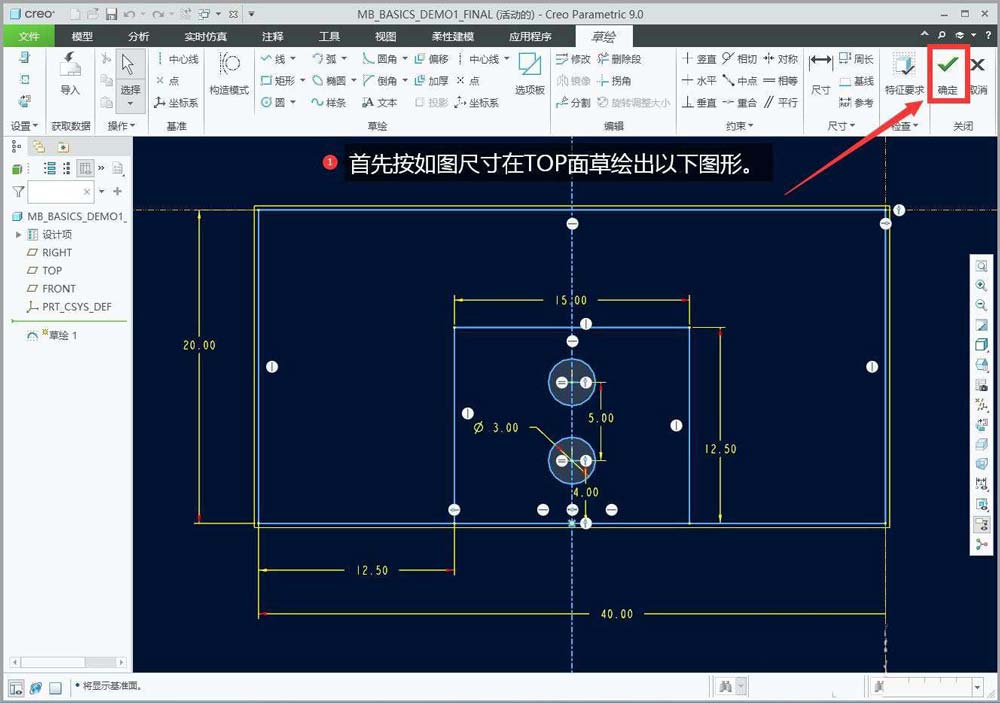

首先按如图尺寸在TOP面草绘出以下图形。

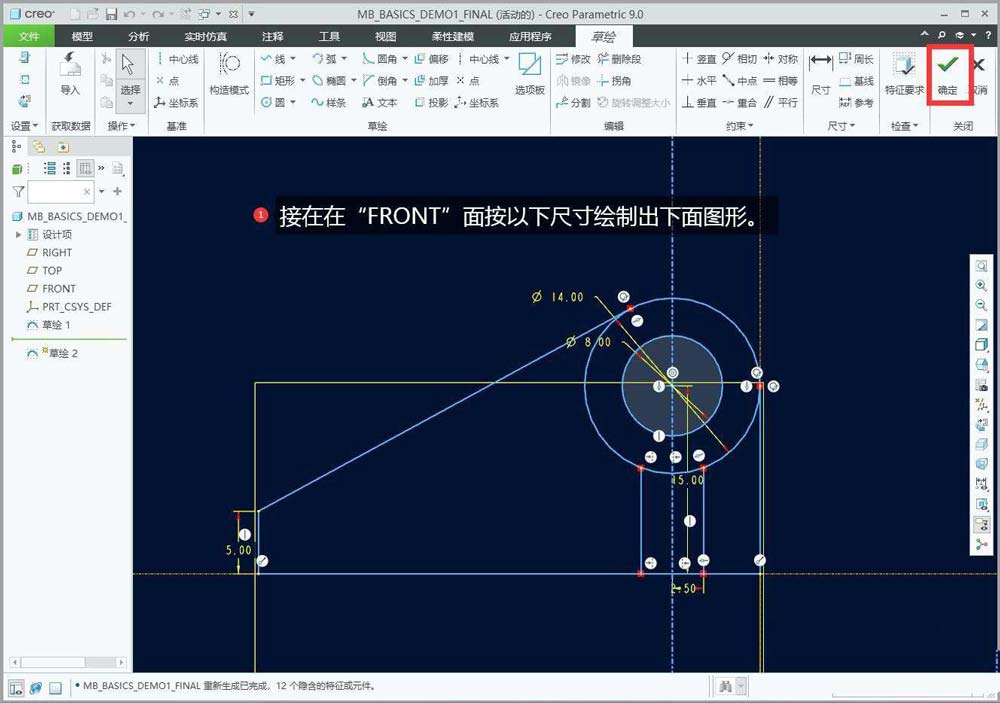

接在在“FRONT”面按以下尺寸绘制出下面图形。

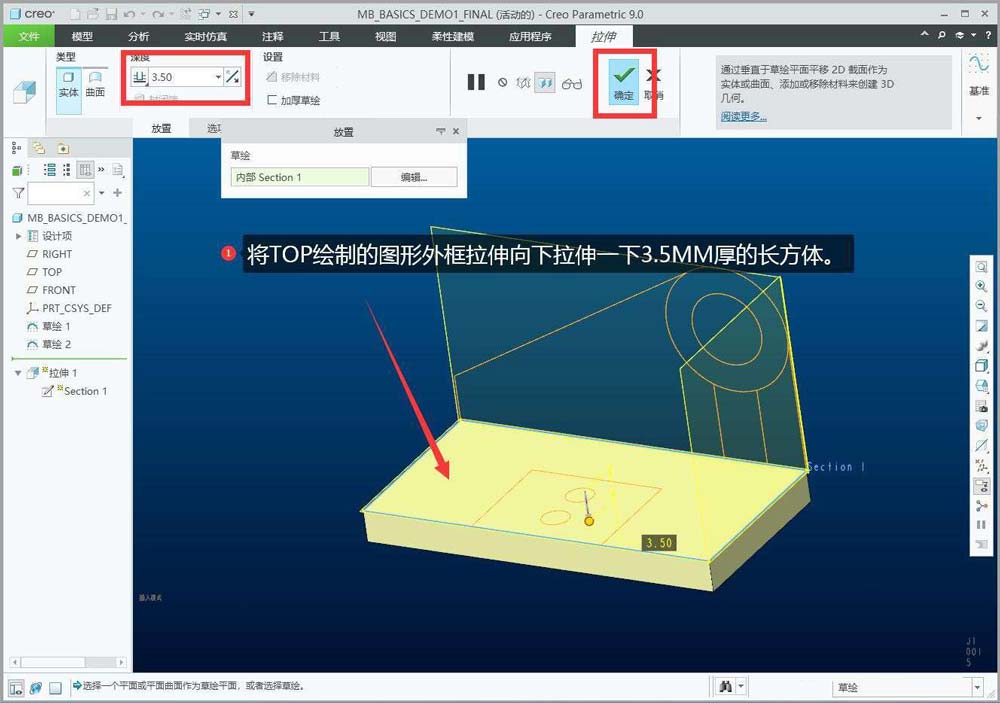

将TOP绘制的图形外框拉伸向下拉伸一下3.5MM厚的长方体。
然后拉伸切除两个王强调底孔。

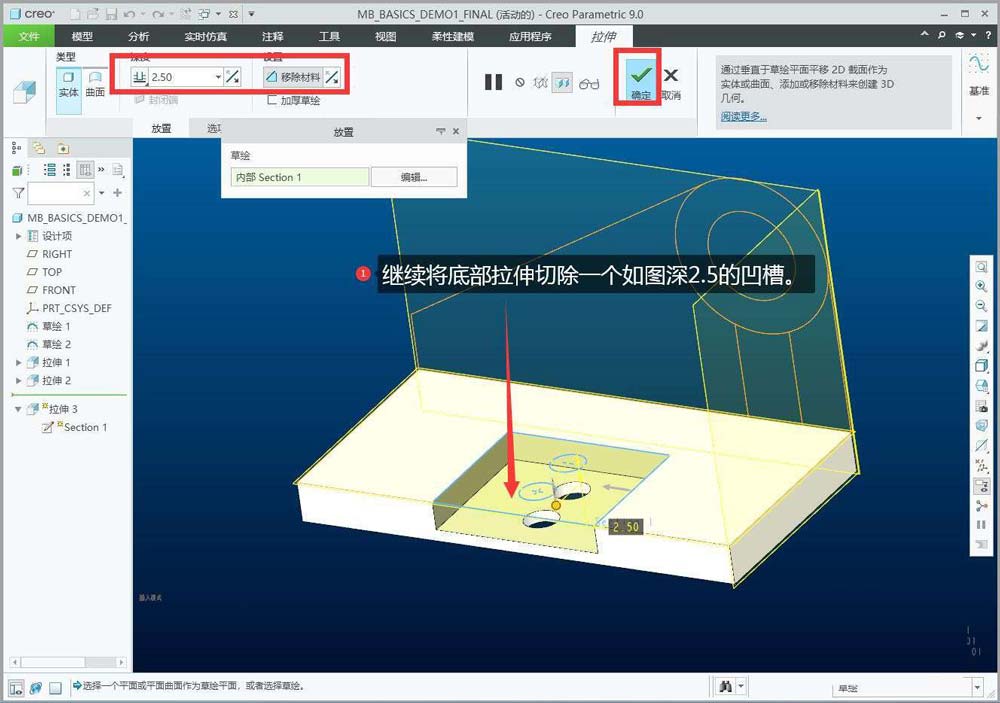

继续将底部拉伸切除一个如图深2.5的凹槽。

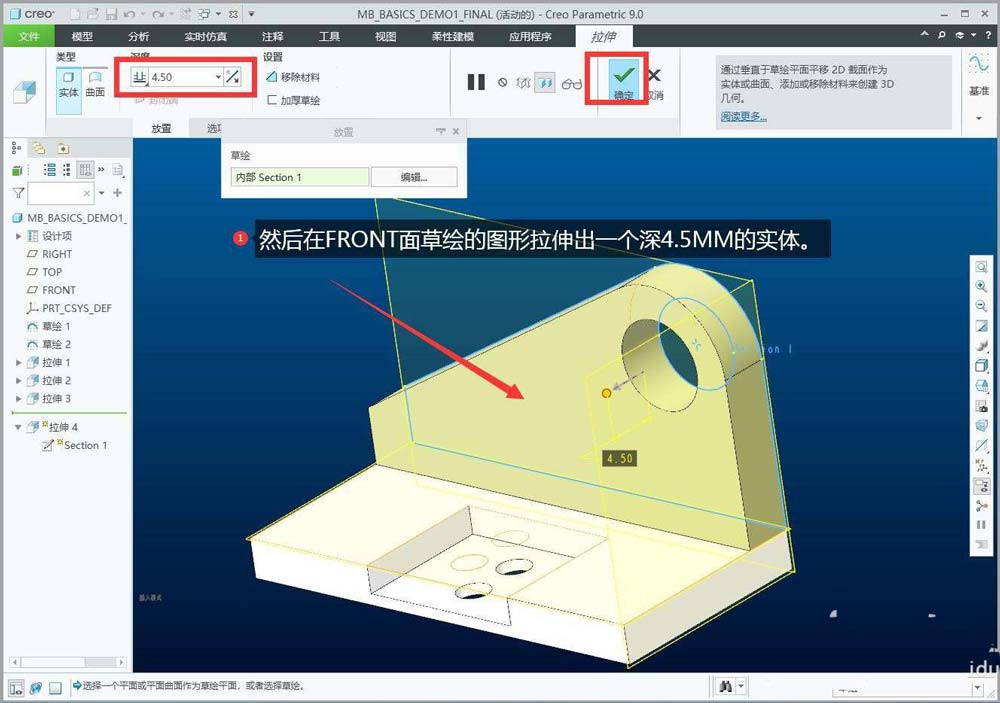

然后在FRONT面草绘的图形拉伸出一个深4.5MM的实体。

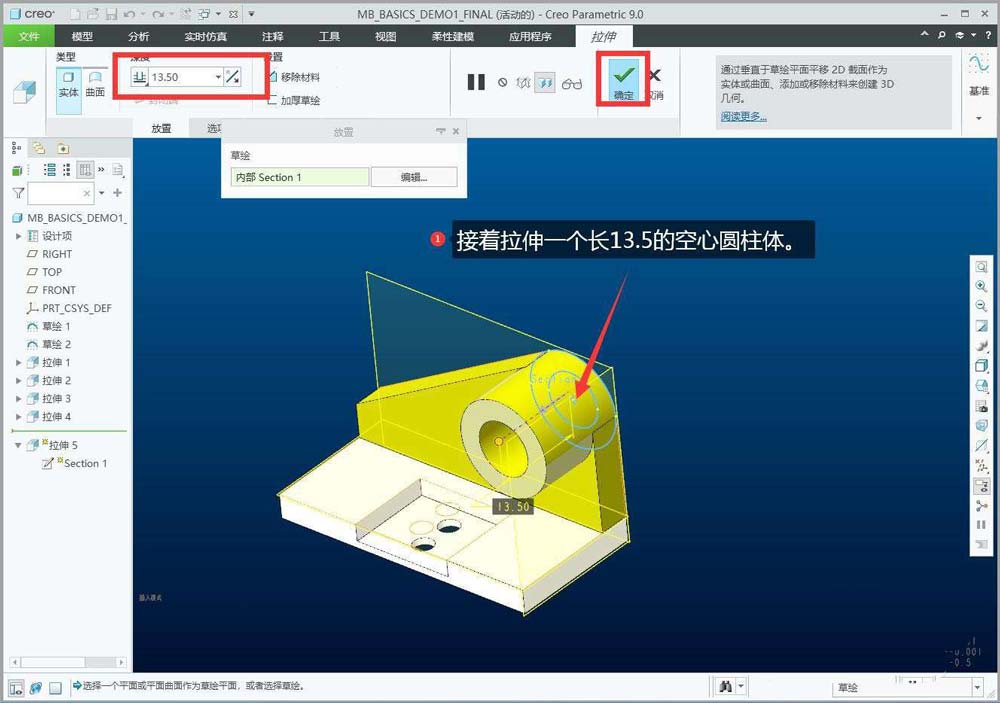

接着拉伸一个长13.5的空心圆柱体。

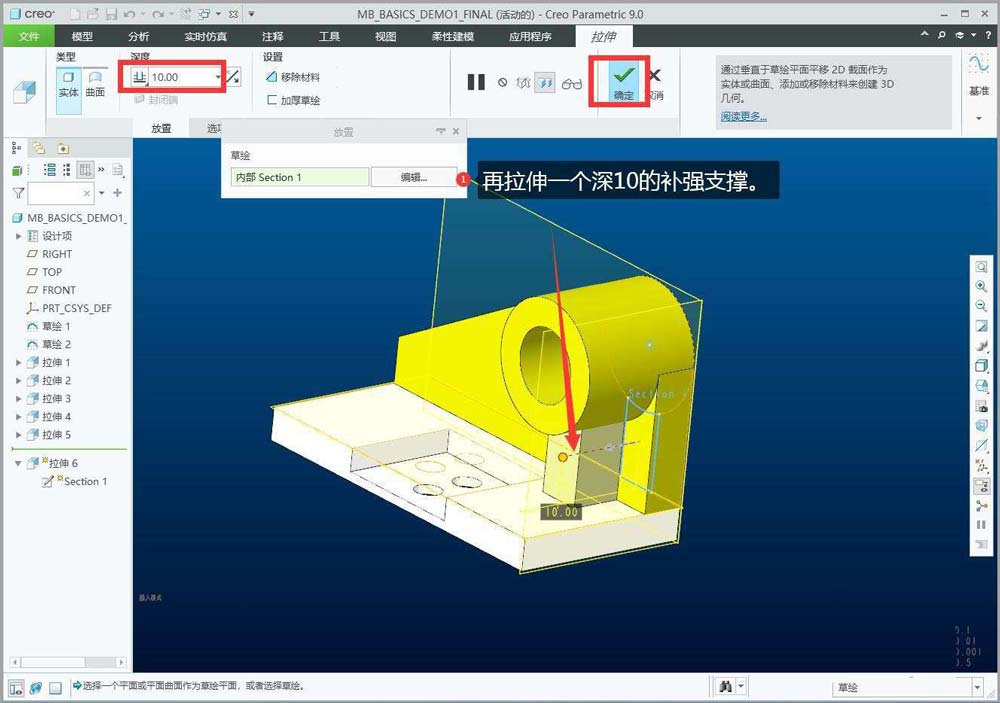

再拉伸一个深10的补强支撑。

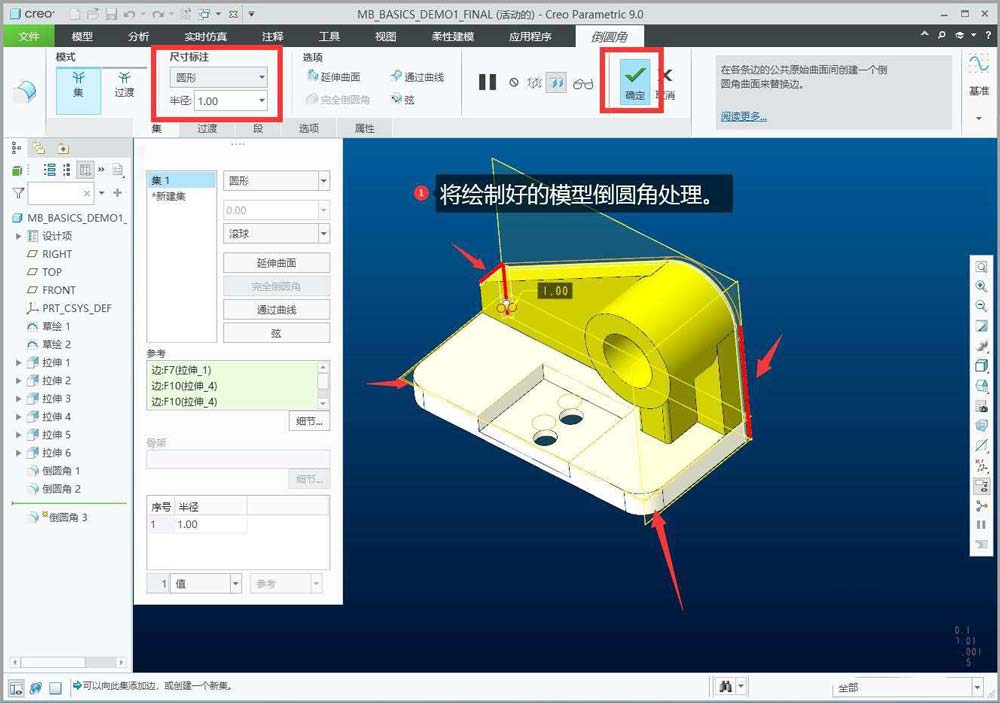

将绘制好的模型倒圆角处理。

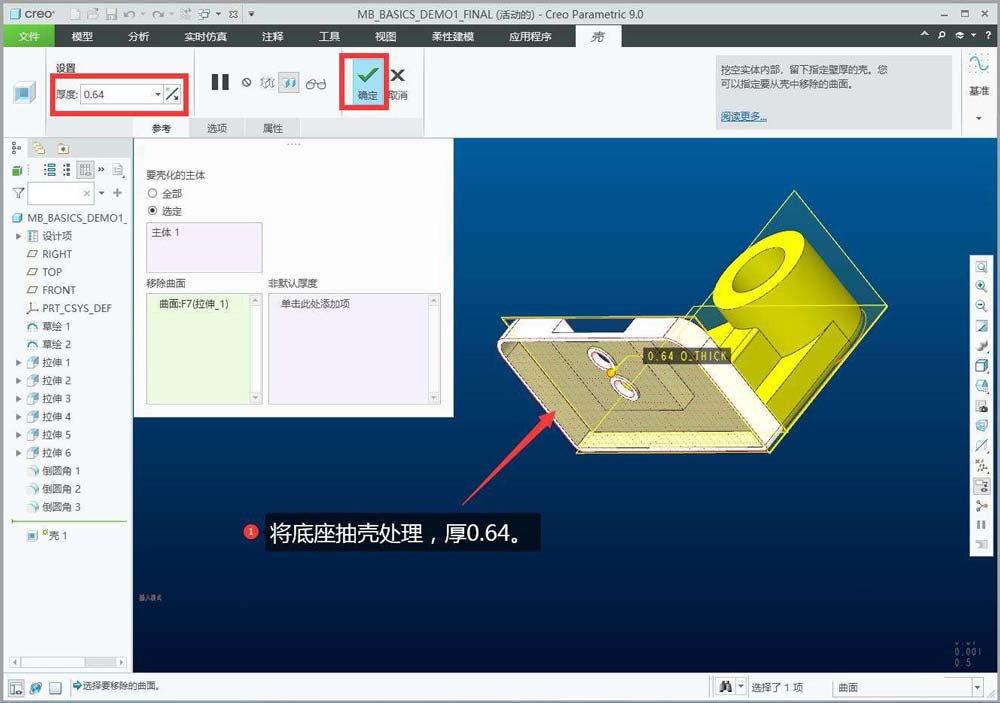

将底座抽壳处理，厚0.64。

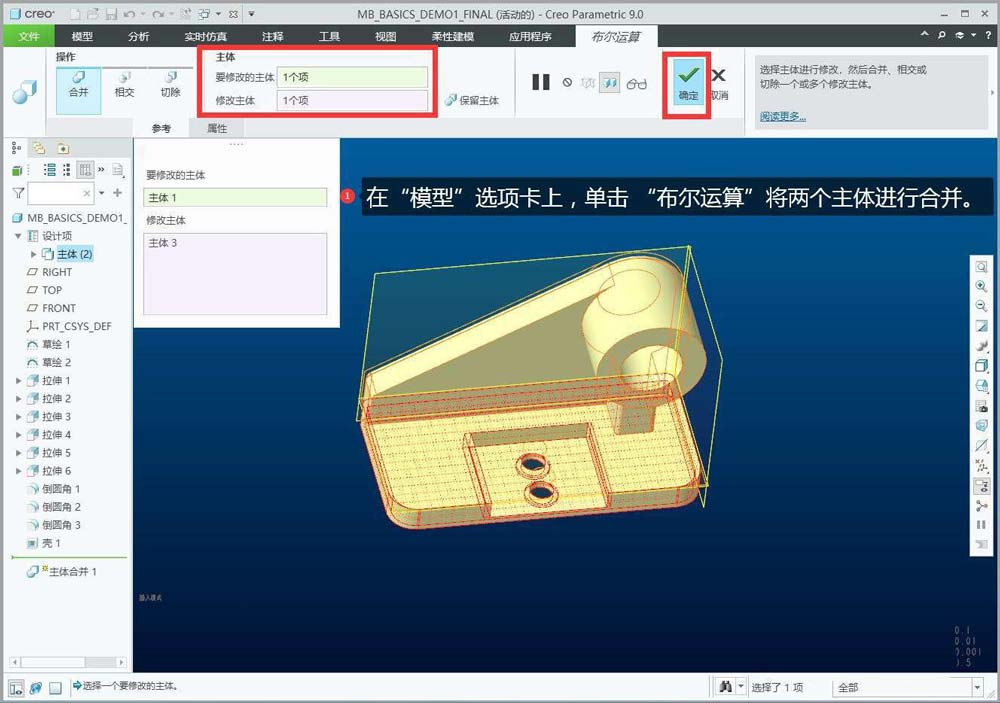

在“模型”选项卡上，单击 “布尔运算”将两个主体进行合并。

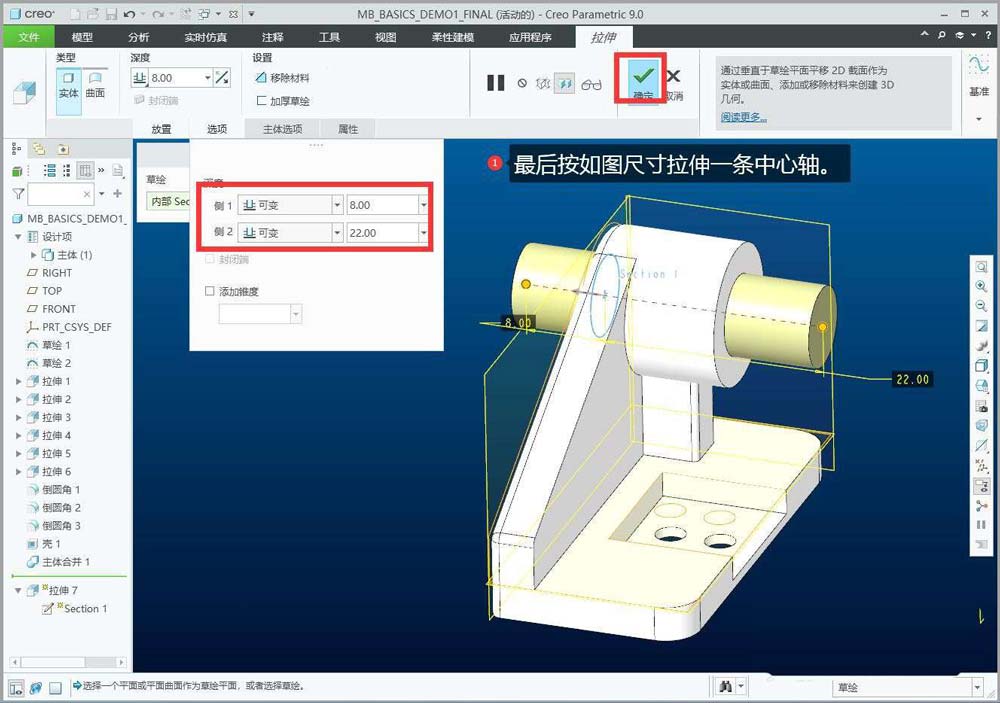

最注棍后按如图尺寸拉伸一条中心盆蚂轴完成模型构建。
以上就是CREO创建多主体零件的方法和技巧，希望大家喜欢，请继续关注脚本之家。
