Creo立体花纹建模实战教程

今天画一个产品上比较常见的立体花纹，特别是3D贴纸和印刷产品比较多。

下图是在平面上创建，用在弧面可以尝试用展平实体来做。这类花纹还是比较简单，相信大多同学都不在话下了。

那么，我们开始建模

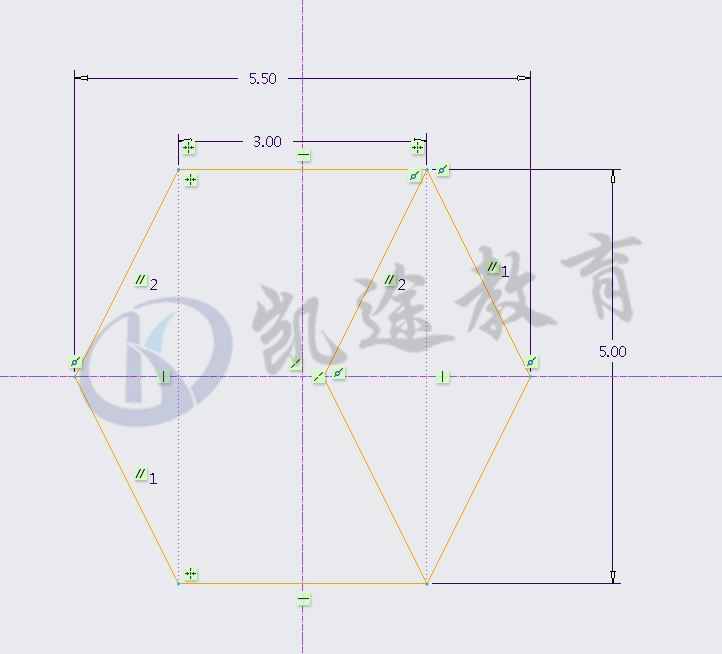

1.在top面上草绘轮廓平面线。

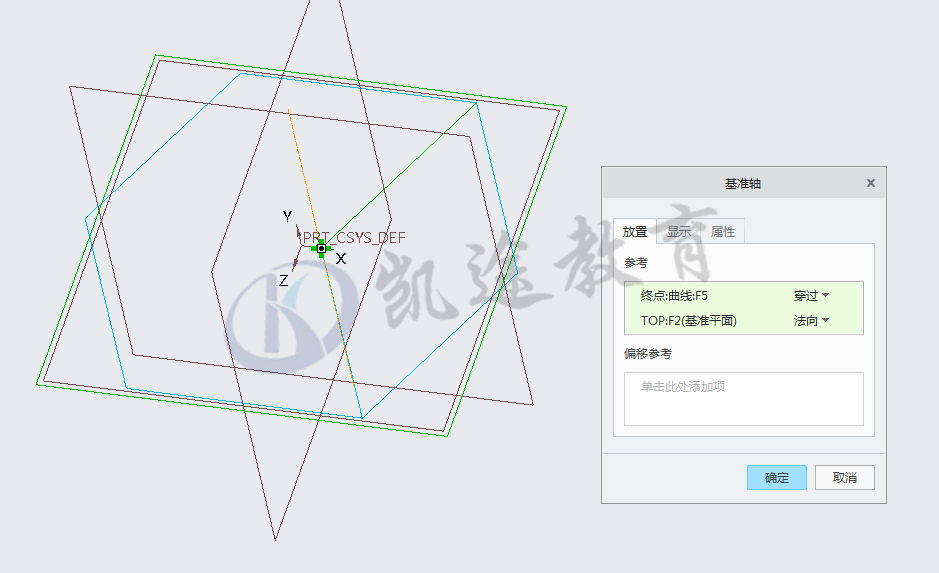

2.在两条斜线的交点创建基准轴法向于TOP平面。

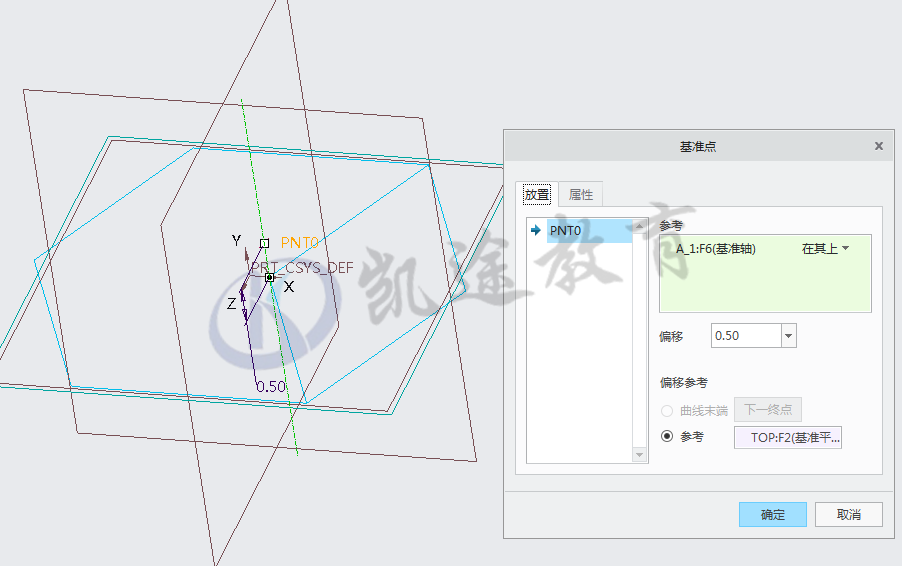

3.在基准轴上放置基准点PNT0，约束与TOP面高度为0.5

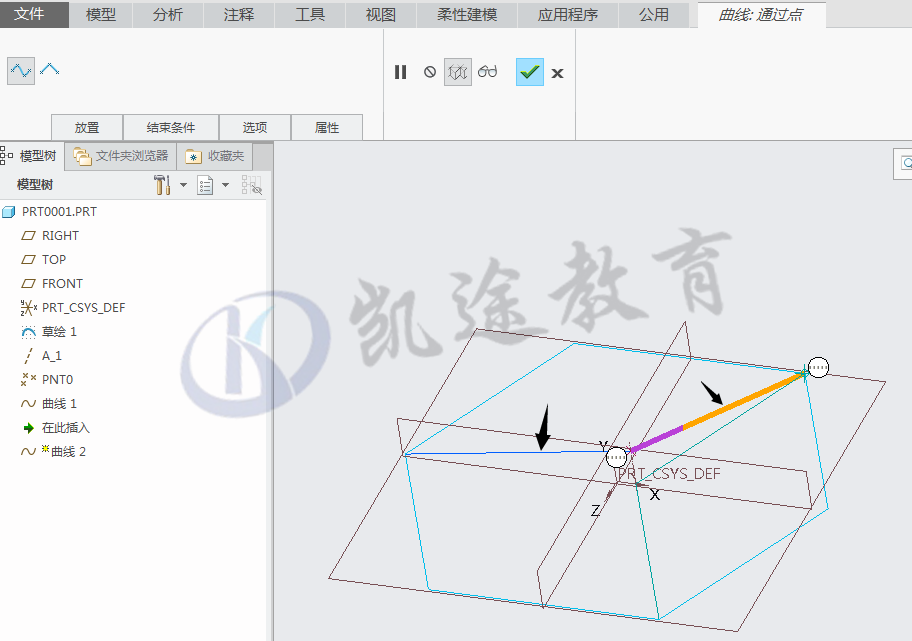

4.用通过点曲线连接两条线（不需要约束条件）

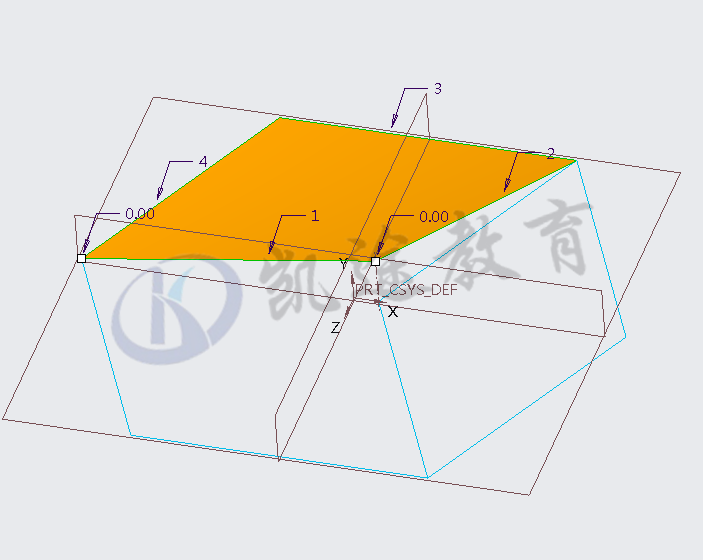

5.用造型创建第一个曲面

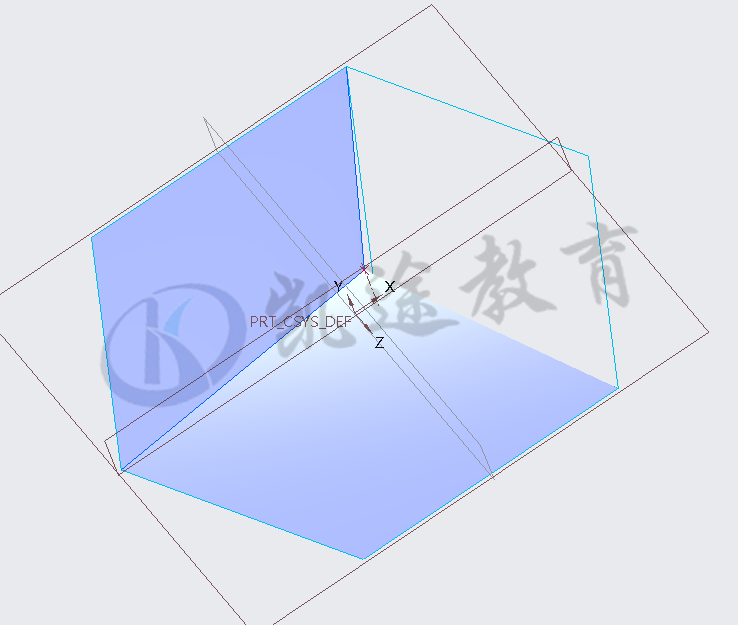

6.将曲面进行镜像

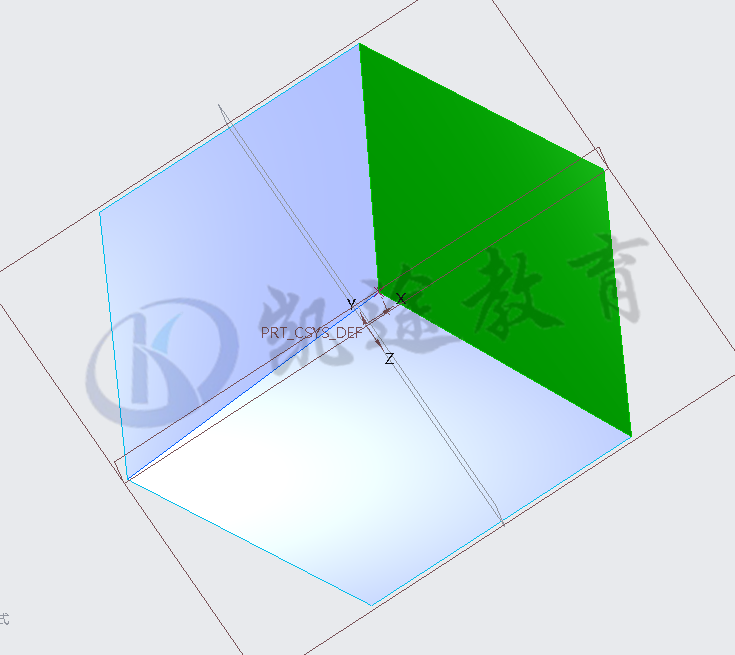

7.再造型第三个曲面，并将全部曲面合并为整体

8.接下来的工作就是不断阵列了。

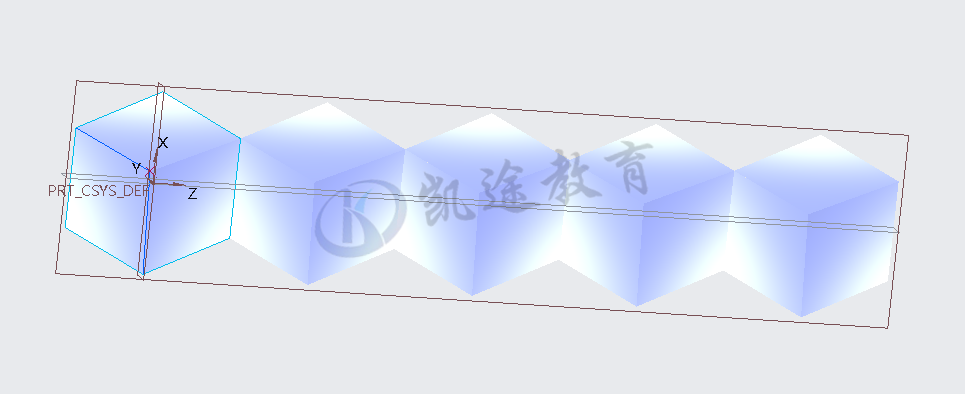

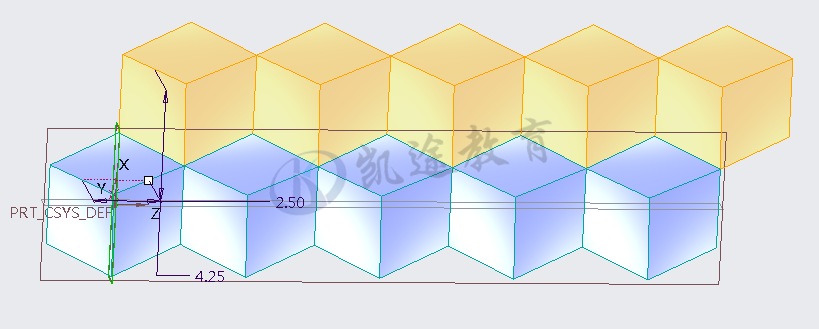

阵列然后合并，按此图尺寸，阵列距离为5mm 数目为5个

复制面组-选择性粘贴

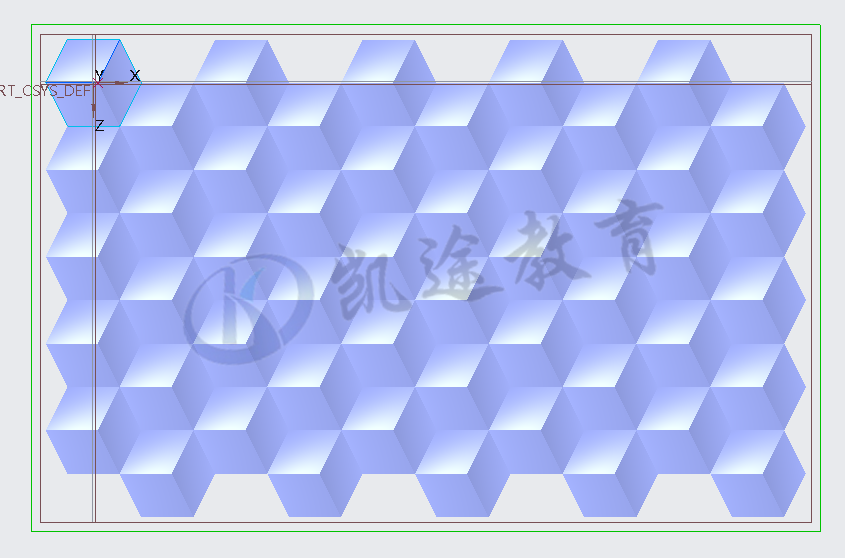

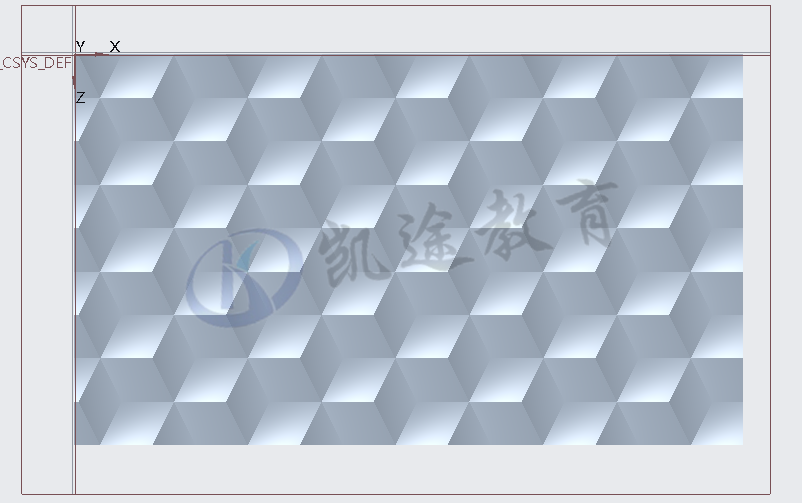

再阵列再合并得到结果：（阵列距离为8.5  数目为5个）

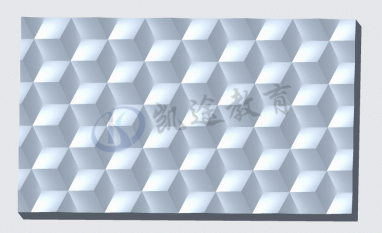

9.用花纹曲面进行切除实体或拉伸曲面合并。
