教程:Proe/Creo带有几何约束的轴阵列方法

方法:

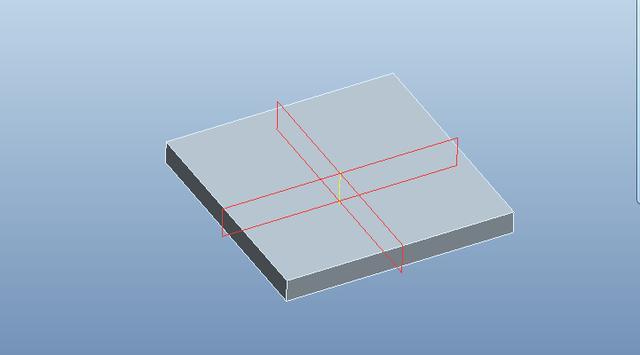

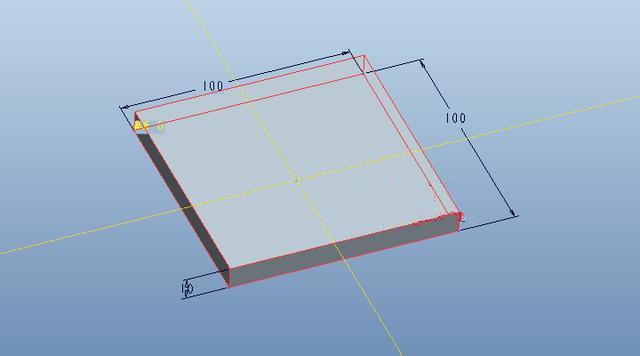

1.拉伸出一个长宽高分别为100x100X10的长方形,如下图所示。

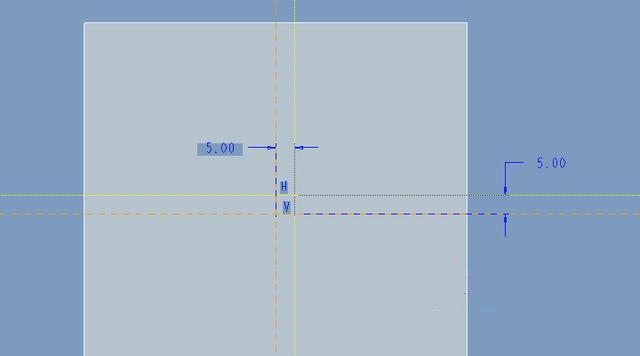

2.点击拉伸按钮,在上一步的长方体的上表面绘制草绘。首先我们绘制两条构造中心线,如下图所示。

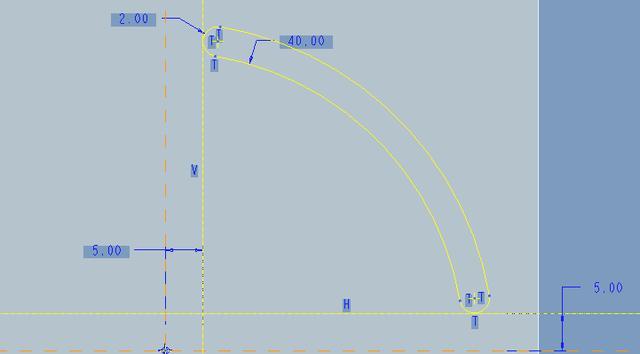

绘制如下图所示的草绘。

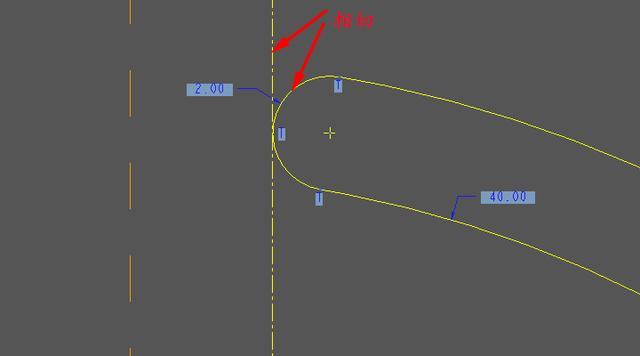

问题的关键在于保证草绘的两端的小圆弧与构造中心线相切,如下图所示。如果没有这样的相切约束,无法达到我们的目的。

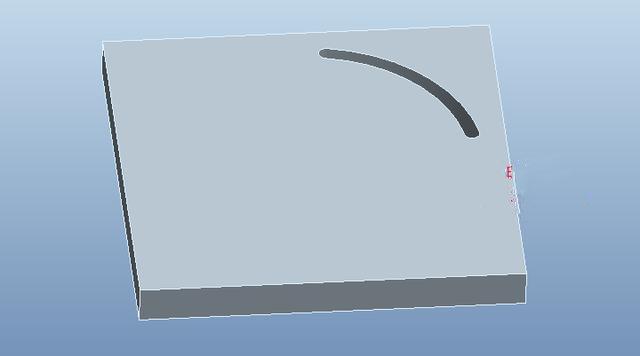

完成。


3.创建基准轴。

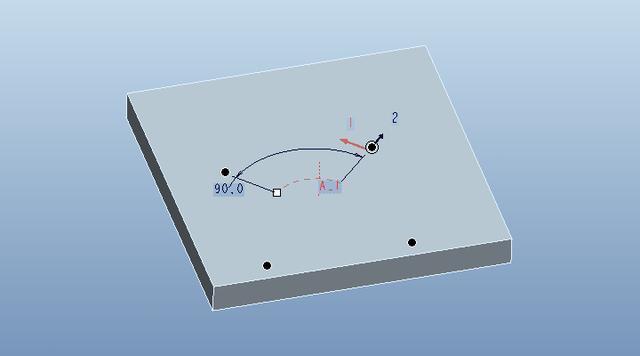

4.选择上一步的拉伸切除特征,鼠标右击选择选择“轴”阵列。选择上一步的基准轴,阵列数量输入4,成员之间的角度设置为90.

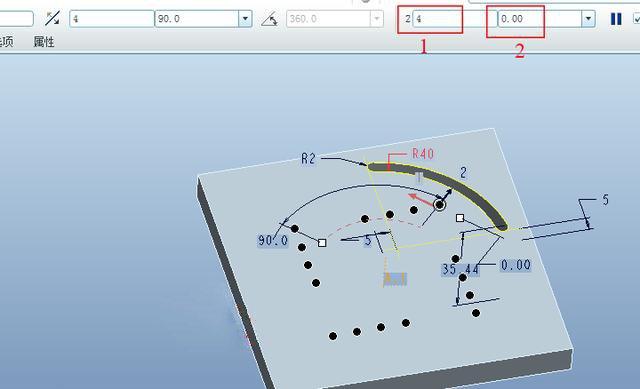

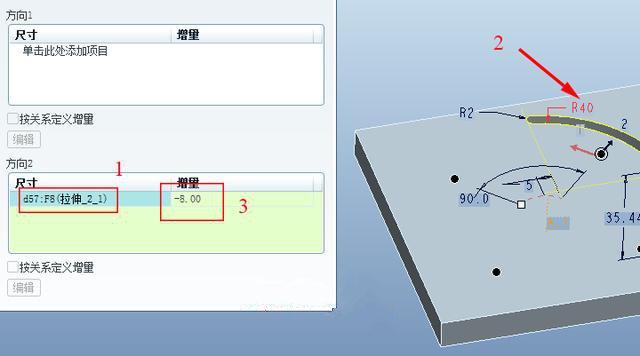

点击控制面板上的尺寸选项,在“方向2”栏中选择“R40”这个尺寸,如下图红色箭头所示,增量输入-8。


在控制面板上输入方向2的阵列数量为4,成员之间的径向距离为0.

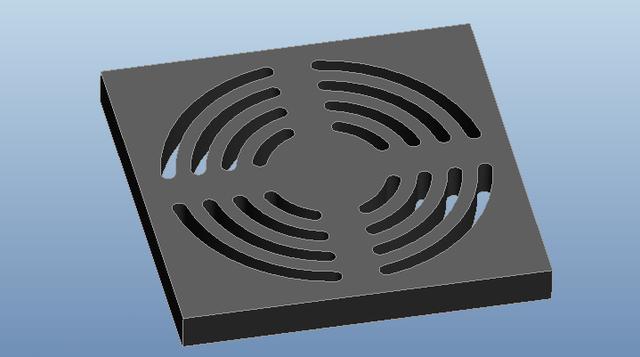

完成。
