揭秘Proe/Creo不为人知的阵列方法(第二篇)

同样的案例,不同的思路--方法二


目的﹕这样的案例实践中经常碰到﹐希望大家整理出多种方法与技巧供大家一起学习参考。

要求﹕

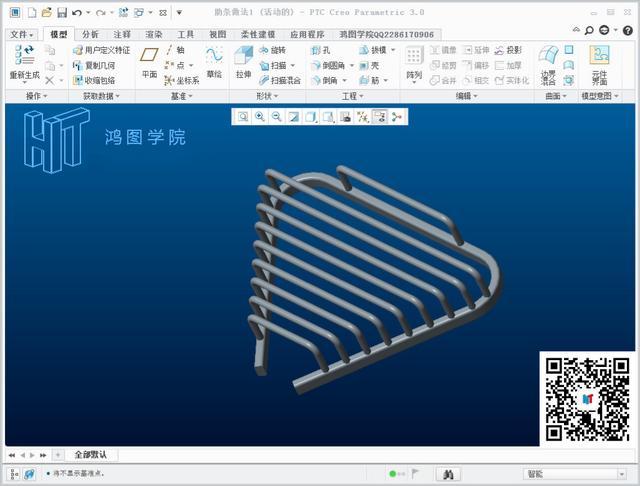

1.如图所示10个圆肋条用一步阵列完成﹐阵列可包含组﹐组里面只能有一个圆肋条。

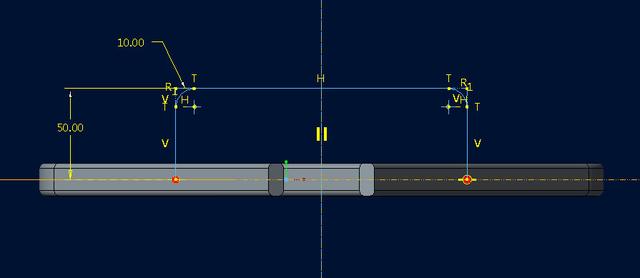

2.按照下面提供图片尺寸绘制。


首先﹐观察此题﹕此题目的关键是处理间距不等并分布在骨架直线段的那个肋条。所有肋条端点都分布在骨架轨迹上﹐那大概的思路就是找出肋条草绘平面与骨架轨迹的交点﹐再以此做参照建立肋条并归组阵列。

但是由于骨架轨迹是直线﹐和其中一个肋条轨迹草绘平面的交点有无数个解﹐关键的技巧就是怎样找出轨迹交点。


方法二:做辅助线﹐驱动点在曲线上的长度增量来阵列﹐此方法同样适用于肋条任意不等间距的阵列


前2步同第1种方法,从第三步开始,不再赘述,如有疑问,请参看第一篇!!


step3:草绘辅助线﹐将每个肋条端点用两条等长的折线连起来。(至关重要的一步)

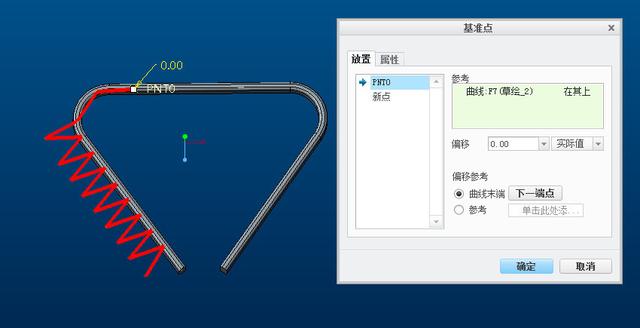

step4:在上步草绘的折线上用实际长度方式建基淮点PNT0。

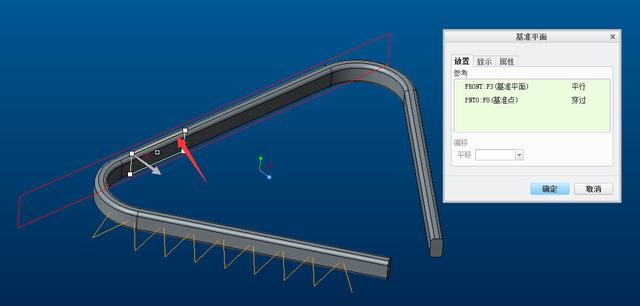

step5:通过基淮点&平行FRONT面创建基淮面DTM1

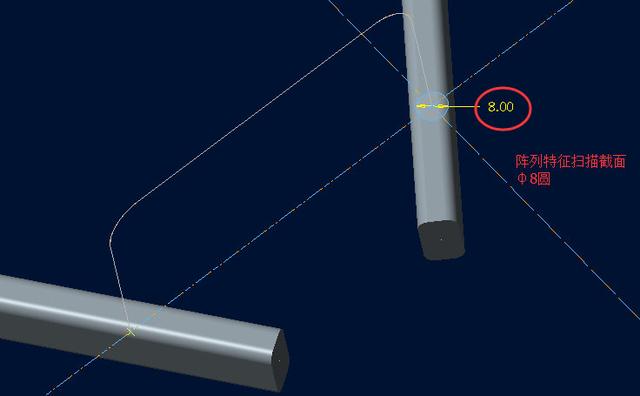

step6:用扫描创建肋条,同方法一!

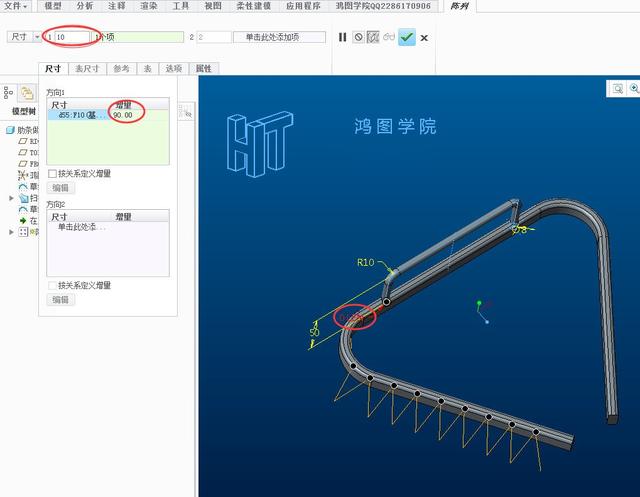

step7:将PNT0&DTM1&肋条归组阵列。驱动PNT0尺寸﹐增量为两倍的折线长度。


难点:

此方法主要是【驱动点在曲线上的长度增量来阵列】一般应该不会想到~~~~

从上面的阵列结果可以看出,在草绘曲线时最关键的时候各线段各落点之间的高度值得确定,而线段长度为多少并没有那么重要

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
