弹簧骨架折弯技巧：Proe/Creo版

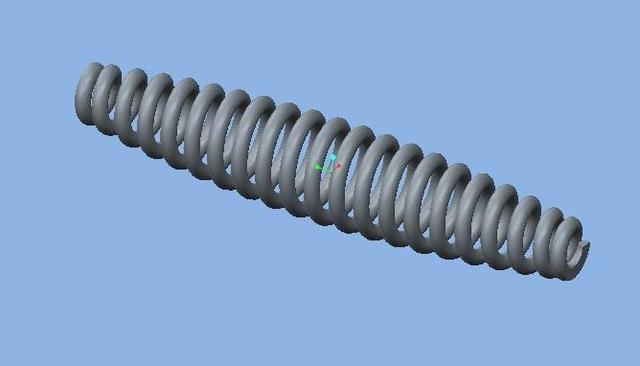

1，先在图形中绘制出如下图所示的弹簧，尺寸大小自己定，注意弹 簧的两端要做平。

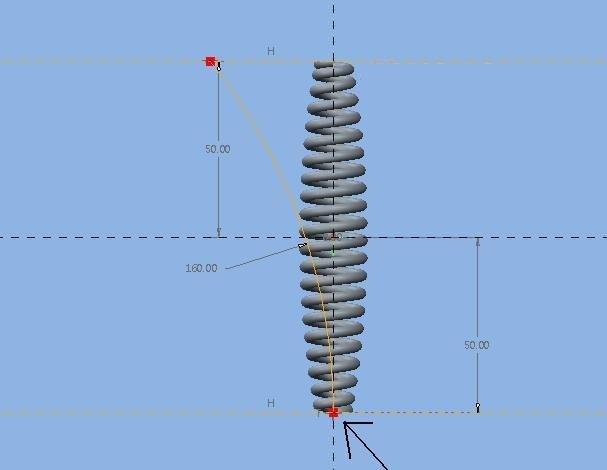

2，选RIGHT平面创建草绘骨架线，注意图中箭头所指处一定要相切和 90度，不然最后是折弯不了的，（这点很重要）因为我以经试了 很多次，如下图 所示

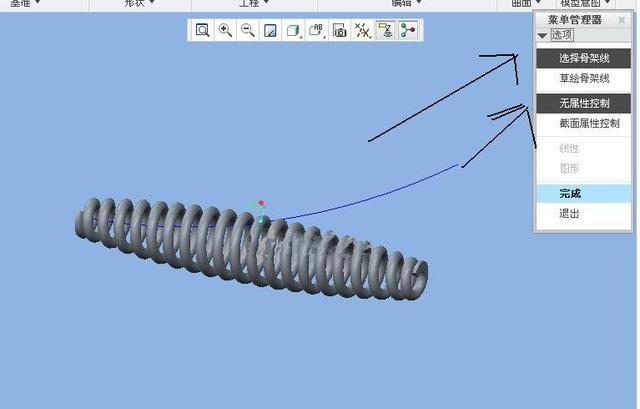

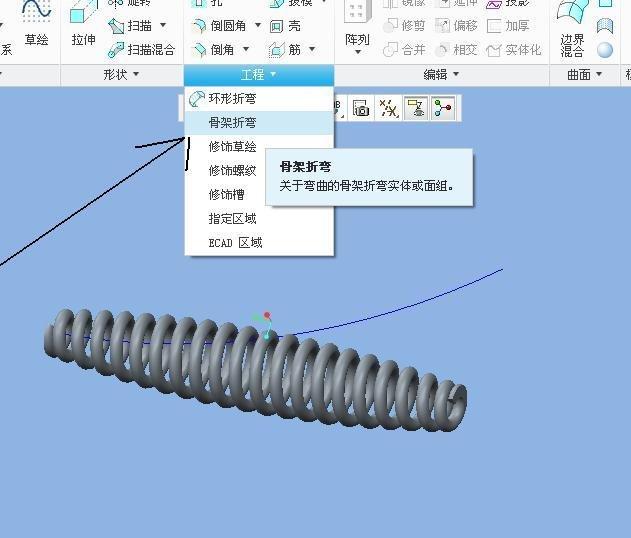

3， 选“工程”下的“骨架折弯”，打开“骨架折弯”对话框，如下 图所示

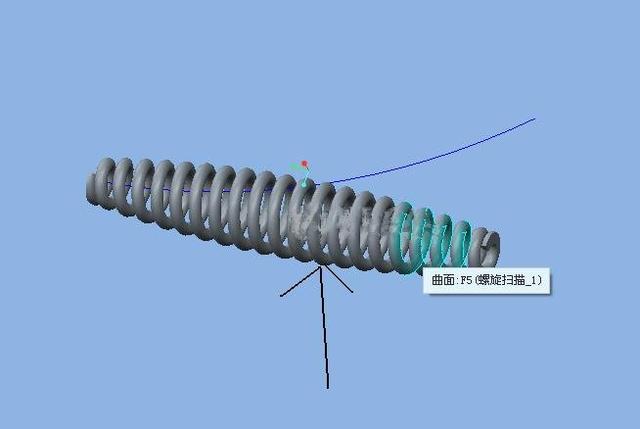

4，在出现“骨架折弯”对话框里，默认参数不变，选“完成”（看 第3步的中第二张图片）这时我们选要折弯的实体，如图中的箭头 所指。

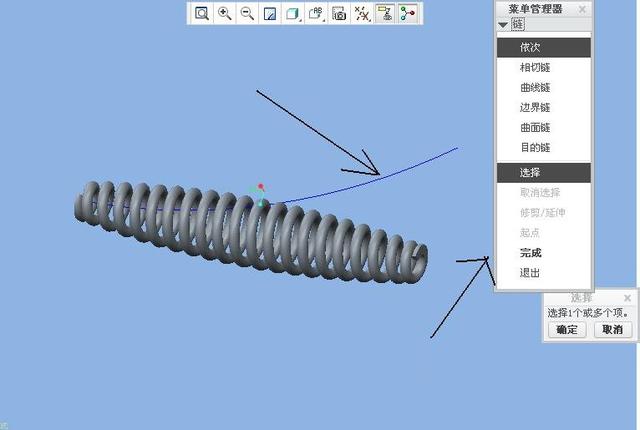

5，这时让我选择骨架线，我们选下图中的箭头所指的曲线 ，然后选 完成，如下图

6，这时让我们选平面，我们选图中箭头所指的平面，（也就我们前 面弹簧两端要做平的原因）就完成折弯了，如下图所示
