Creo（Pro/E）骨架折弯命令使用详解

运用骨架折弯命令，可以将一个直的实体零件按折弯曲线折成需要的弧形。

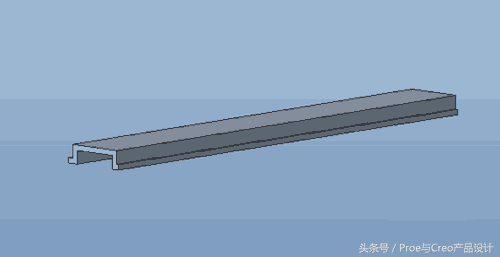

新建零件，选择top面为草绘面，拉伸出一个实体零件

选择草绘，选择right面为草绘面，草绘出一条折弯线，根据自己需要的形状绘制

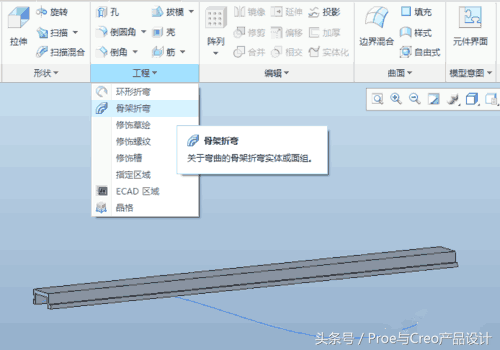

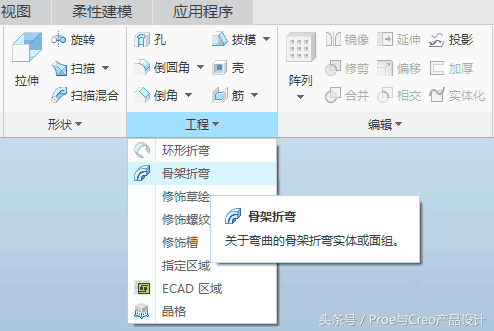

点击工程里的骨架折弯，进入到骨架折弯操控板

点击参考，在骨架中选择刚草绘出的曲线

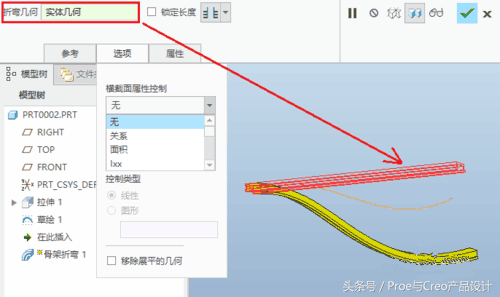

在折弯几何中，选择第一步拉伸出的实体。在选项中可以定义横截面控制，根据要求定义即可

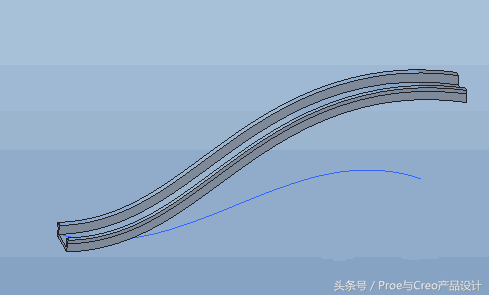

确定完成折弯。我们可以发现折弯的实体并不是完全按照折弯轨迹，折弯轨迹的长度也是可以不用等于实体的长度
