Proe/Creo产品设计：钣金折弯展开计算全解

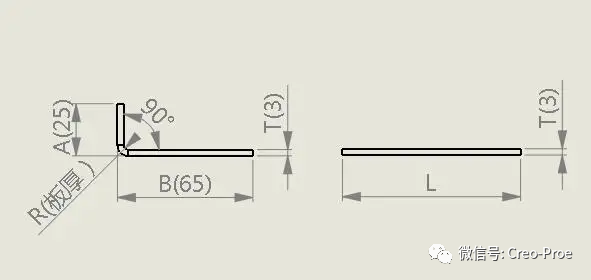

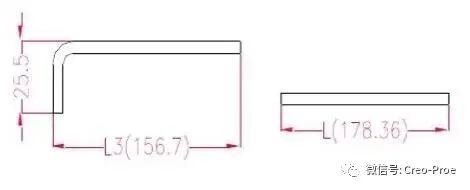

　　1.折弯一刀展开图例和计算公式

　　A、B–工件弯边长度

　　P’一弯边折弯系数(折弯系数：弯一刀城一个系数)

　　R–弯边圆角(一般为板厚)

　　T-—材料

　　厚度展开长度L=A+B-P’即L=25+65-5.5=84.5

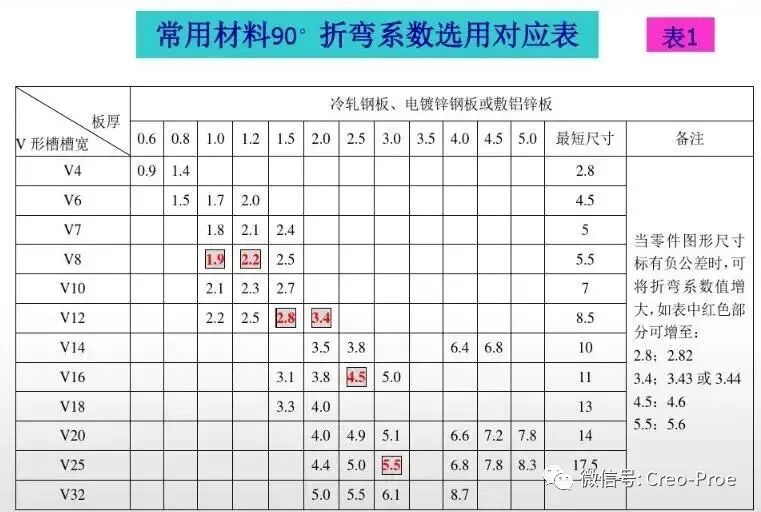

　　按表1板厚为3下模为V25折弯系数为5.5注：

　　按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同。

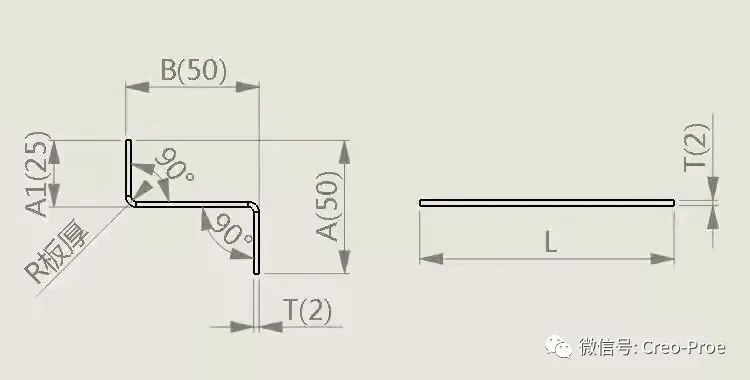

　　2.折弯二刀展开图例和计算公式

　　A(A1)、B–工件弯边长度

　　P’——弯边折弯系数(折弯系数：弯一刀减一个系数)

　　R–弯边圆角(一般为板厚)

　　T–材料厚度展开长度L=A+T+B-2xP’即L=50+2+50-2×3.4=95.6

　　按表1板厚为2下模为V12折弯系数为3.4注：

　　按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同

　　3.折弯三刀展开图例和计算公式

　　A(A1)、B(B1)-一工件弯边长度

　　P’——折弯系数(弯一刀减一个系数)

　　R–弯边圆角(一般为板厚)

　　T—-材料厚度展开长度

　　L=A+T+B+T-3xP’即L=50+2+90+2-3×3.4=133.8

　　按表1板厚为2下模为V12折弯系数为3.4注：

　　按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同

　　4.折弯四刀展开图例和计算公式

　　A、B(B1)—一工件弯边长度

　　P’—-弯边折弯系数(折弯系数：弯一刀减一个系数)

　　R–弯边圆角(一般为板厚)

　　T-—材料厚度

　　展开长度L=A+A+B+T+T-4xP’即L=25+25+100+1.5+1.5-4×2.8=141.8

　　按表板厚为1.5下模为V12折弯系数为2.8注：

　　按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同

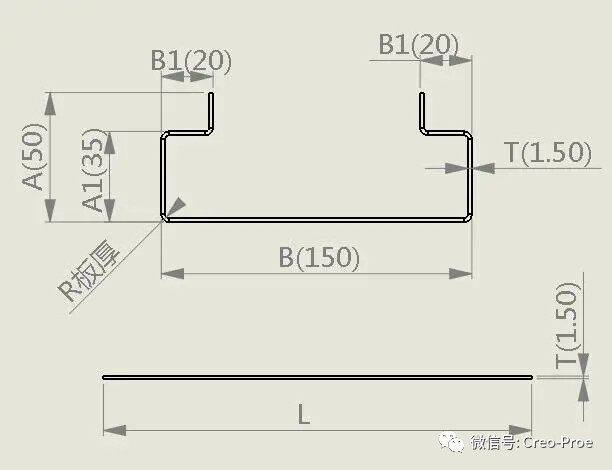

　　5.折弯六刀展开图例和计算公式

　　A(A1)、B(B1)一工件弯边长度

　　P’—弯边折弯系数(折弯系数：弯一刀减一个系数)

　　R–弯边园角(一般为板厚)

　　T一材料厚度

　　L=A+T+A+T+B+B1+B1-6xP’即

　　L=50+1.5+50+1.5+150+20+20-6×2.8=276.2

　　按表1板厚为1.5下模为V12折弯系数为2.8注：

　　按表1，选用下模不同折弯系数不同，板厚不同折弯系数不同。

　　6.折弯180°展开图例和计算公式

　　A、B-一工件弯边长度

　　P’——打平圆角折弯系数

　　R–弯边圆角(一般为板厚)

　　T-—材料厚度展开长度L=A+B-P’即L=25+65-1=89

　　按表2：板厚为2下模为V12折弯系数为板厚一半注：

　　按表2：选用下模不同折弯系数不同，板厚不同折弯系数不同

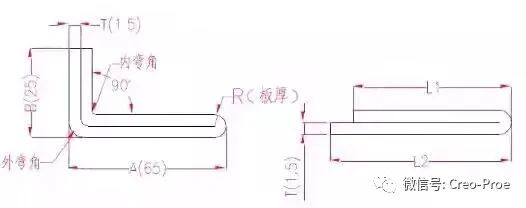

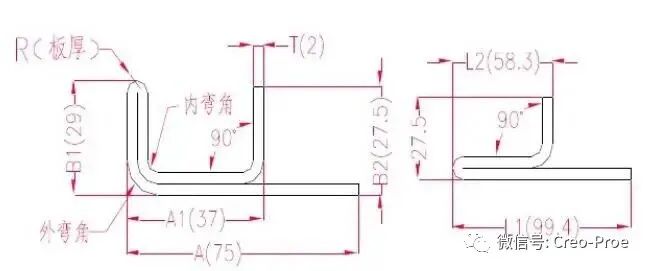

　　7.双层折弯展开图例和计算公式

　　A、B–工件弯边长度

　　P1-一内弯角折弯系数

　　P2-一外弯角

　　折弯系数R–弯边园角(一般为板厚)

　　T-—材料厚度

　　晨开长度：L1=(A-1.5)+(B-1.5)-P1即L1=(65-1.5)+(25-1.5)-3.2=83.8

　　L2=A+B-P2即L2=65+25-4.1=85.9

　　L=L1+L2-T/2即L=83.8+85.9-0.75=168.95

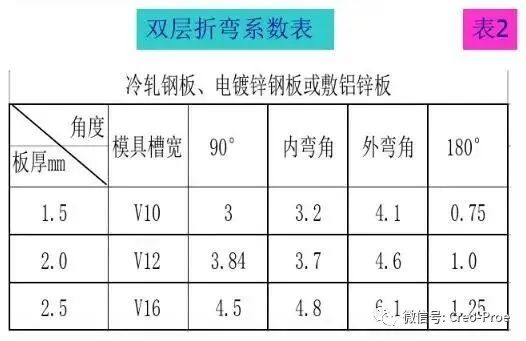

　　按表2：板厚为1.5下模为V12内角折弯系数为3.2外角折弯系数为4.1180折弯系数为0.75注：

　　按表2，选用下模不同折弯系数不同，板厚不同折弯系数不同;

　　8.双层折弯展开图例和计算公式

　　A、B–工件弯边长度

　　P1-一内弯角折弯系数

　　P2-一外弯角

　　折弯系数R–弯边园角(一般为板厚)

　　T-—材料厚度

　　晨开长度：L1=(A-1.5)+(B-1.5)-P1即L1=(65-1.5)+(25-1.5)-3.2=83.8

　　L2=A+B-P2即L2=65+25-4.1=85.9

　　L=L1+L2-T/2即L=83.8+85.9-0.75=168.95

　　按表2：板厚为1.5下模为V12内角折弯系数为3.2外角折弯系数为4.1180折弯系数为0.75注：

　　按表2，选用下模不同折弯系数不同，板厚不同折弯系数不同;

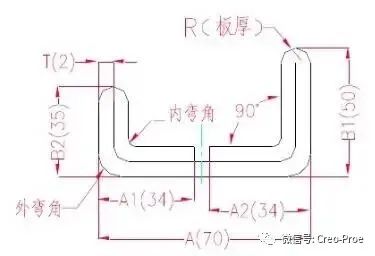

　　9.双层折弯展开图例和计算公式

　　A、A1、A2、B1、B2、L，L1、L2、L3–工件弯边长度

　　P1–内角折弯系数

　　R–弯边圆角(一般为板厚)

　　T-—材料厚度

　　P2-一外角折弯系数

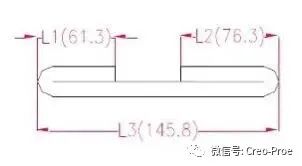

　　展开长度：L1=(A1-T)+(B2-T)-P1即L1=(35-2)+(34-2)-3.7=61.3

　　L2=(B1-T)+(A2-T)-P1即L2=(50-2)+(34-2)-3.7=76.3

　　L3=A+B1+B2-2xP2即L3=70+35+50-2×4.6=145.8

　　L=L1+L2+L3-2XP3即L=61.3+75.3+145.8-2×1=281.4

　　按表2：板厚为2下模为V12内角折弯系数为3.7外角折弯系数为4.6180“折弯系数为1注：

　　按表2：选用下模不同折弯系数不同，板厚不同折弯系数不同;

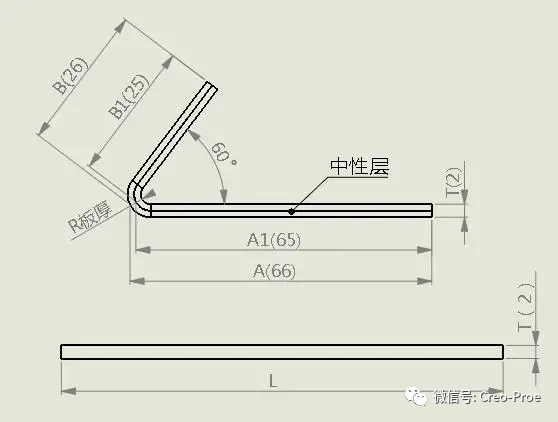

　　10.特殊角度展开图例和计算公式

　　A(A1)、B(B1)–工件弯边长度

　　P’——折弯角折弯系数(随角度变化且变化)

　　R–弯边圆角(一般为板厚)

　　T–材料厚度

　　展开长度：L=(A-T)+(B-T)-P′=A1+B1-P”即L=(66-1)+(26-1)-2=65+25-2=88

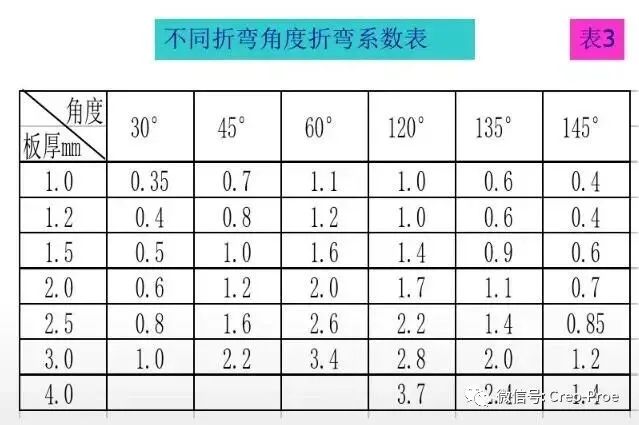

　　按表3：板厚为2下模为V1260折弯系数为2注：

　　按表3，选用中性层做为折弯长度和宽度;

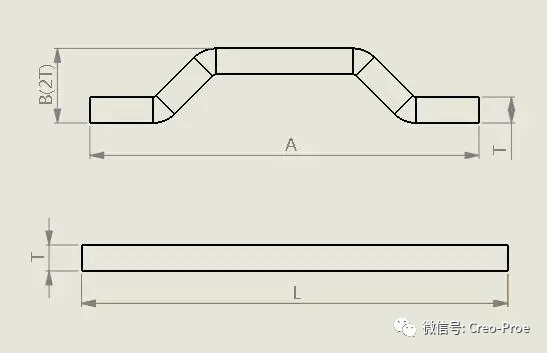

　　11.压台阶展开图例和计算公式

　　A、B-—工件弯边长度

　　R–弯边圆角(一般为板厚)

　　T-—材料厚度展开长度：L=A+1注：

　　当台阶等于二个板厚，每压一个台阶加0.5，压二个台阶加1
