Proe/Creo弯管曲面设计教程

曲面设计-弯管

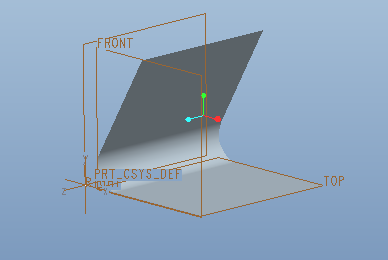

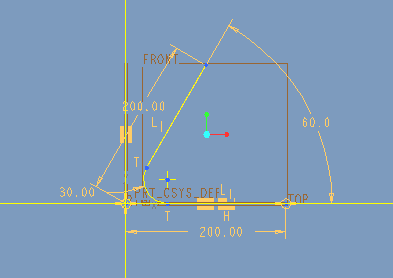

1、拉伸曲面1。草绘平面FRONT,拉伸长度200

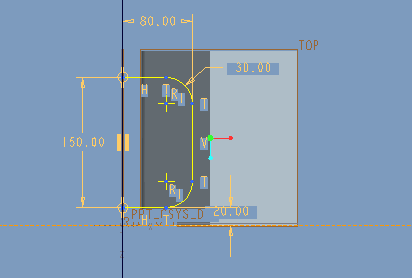

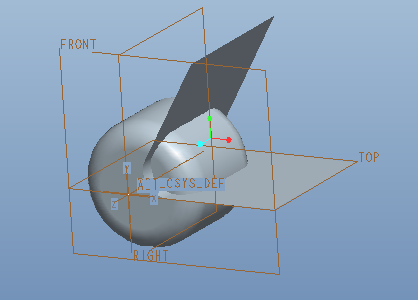

2、旋转曲面2。草绘平面TOP

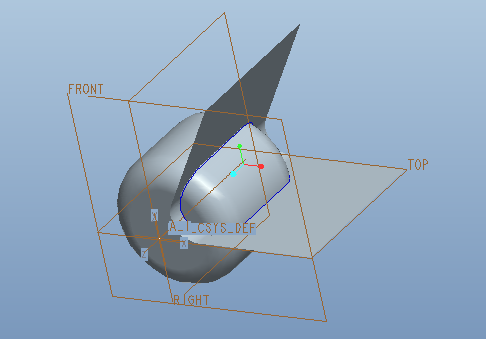

3、形成轨迹线

按“ctrl”键,选定曲面1和曲面2,编辑--相交,得到轨迹线。隐藏面组、坐标系以及基准平面,曲线显示如下。


轨迹线

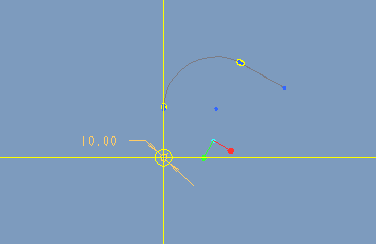

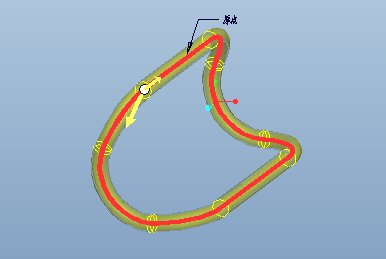

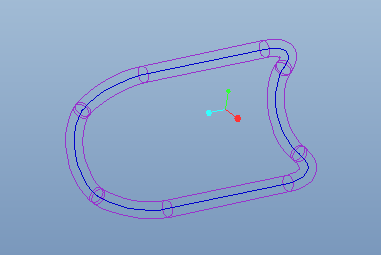

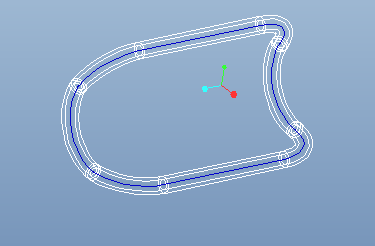

4、可变截面扫描选取轨迹线,草绘,形成如下曲面。

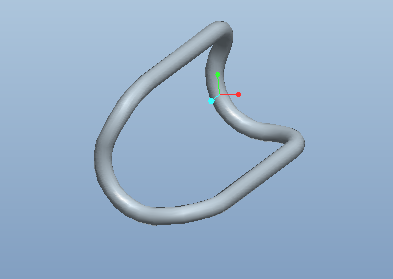

5、实体化编辑--加厚,内加厚2mm.

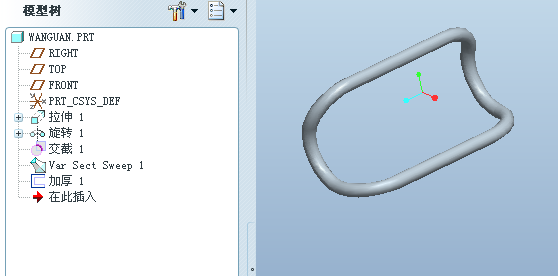

完成
