Proe/Creo弹簧挠性化装配教程

初学者可能在装配弹簧时会不知道如何对弹簧进行挠性化。当我们对弹簧的长度尺寸进行挠性化后，参照的零件的位置发生变化，弹簧的长度也会发生相应的变化，这样极大的提高了设计的效率。

方法：

1.新建组件。

2.添加rod零件，以缺省的方式进行装配，如下图所示。

3.添加slider零件，连接方式选择圆柱。选择下图slider的孔圆柱面和rod的圆柱面，即可完成圆柱连接的定义。

点击【放置】-【平移轴】，选择rod和slider零件的端面，如下图的黑色箭头所示。

在当前的位置输入框中输入：-2,点击设置零位置按钮，即可将当前的位置设置为初始位置。

勾选启用再生值和最小位置、最大位置，输入相应的值，按照下图所示。

点击【旋转轴】，选择下图黑色箭头所指的两个基准平面，在当前位置输入框中输入：0,勾选红色方框中的三个选项并进行相应的设置。

4.添加spring，按照下图所示，选择三个平面重合对齐进行装配。

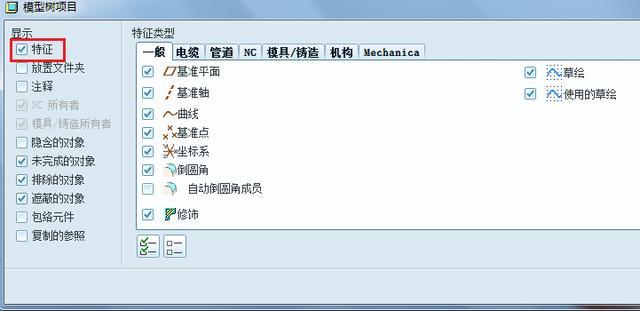

5.点击模型树中的树过滤器按钮，弹出下面的窗口。在显示栏勾选特征，点击确定完成。

6.选择spring，鼠标右击选择【挠性化】，弹出下面的窗口。

点击下图所示的加号。

选择下图模型树中的草绘1，即可弹出下面的尺寸，我们选择这个尺寸即可。

此时上面的尺寸就被添加进来了。

按照下图所示，在方法下拉选项中选择【距离】。

选择下图红色箭头所指的两个平面，点击勾号即可。

这时我们就可以看见这个尺寸的新值了。这个新值是两个平面之间的距离。当我们调整这两个平面的距离，弹簧的长度也会发生相应的变化。

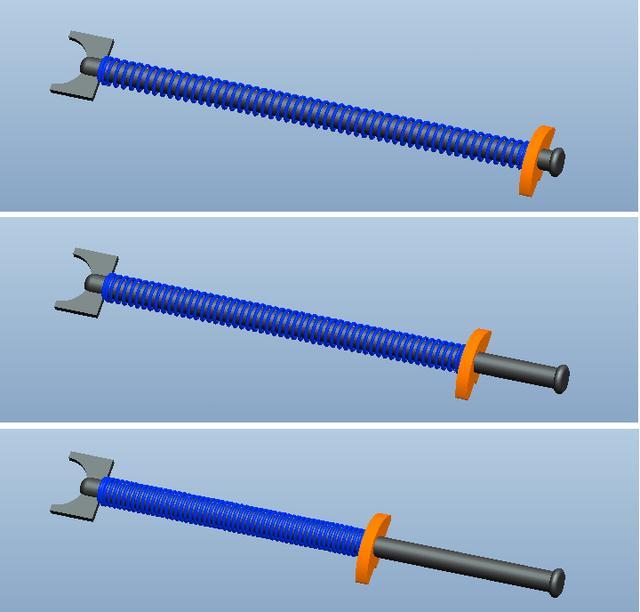

7.点击拖动元件按钮，将slider拖到几个不同的位置，我们会发现弹簧会跟着变化。
