产品
效果图：
创建水筛基体
1、 在Front面上草绘旋转截面。
2、 旋转为实体。

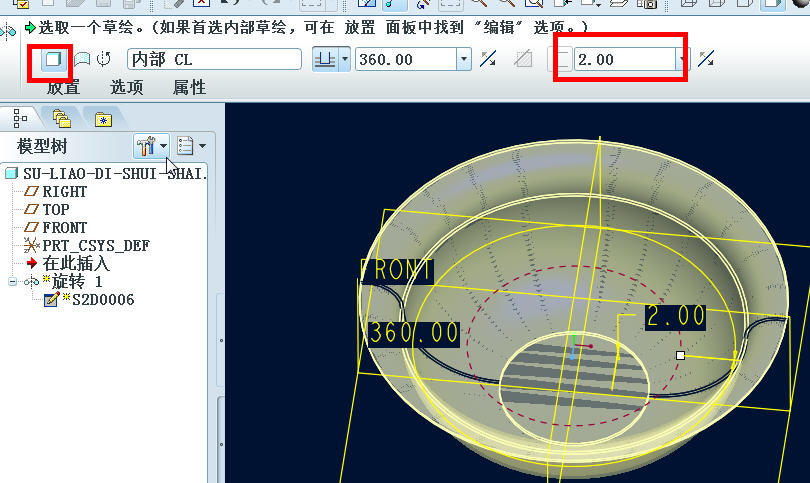

3、 旋转完成。

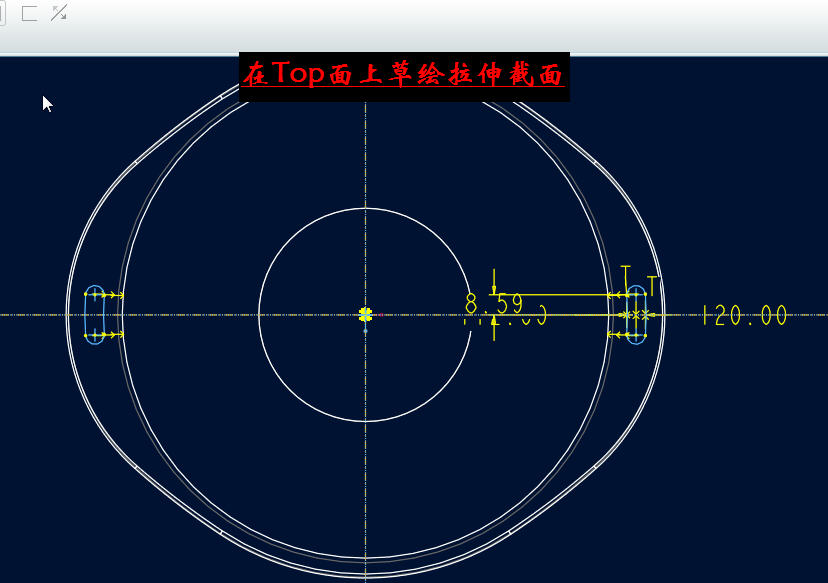

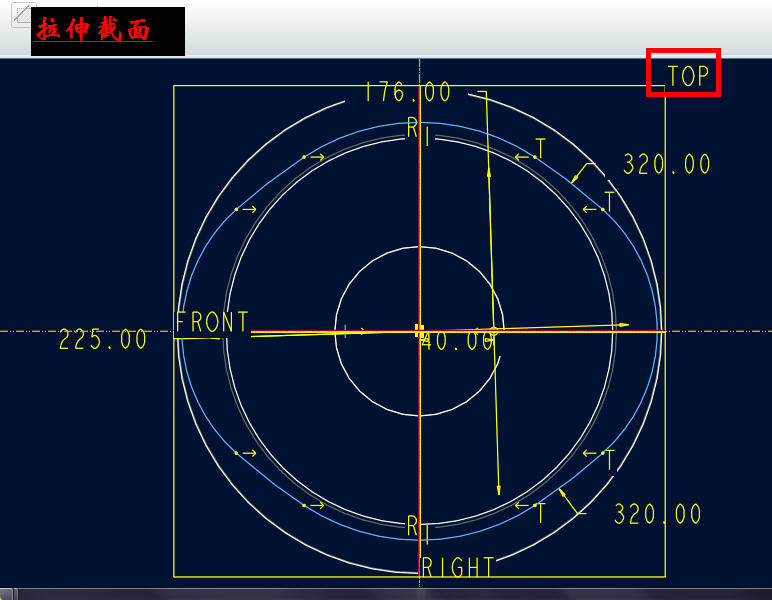

4、 在Top面上草绘拉伸截面。

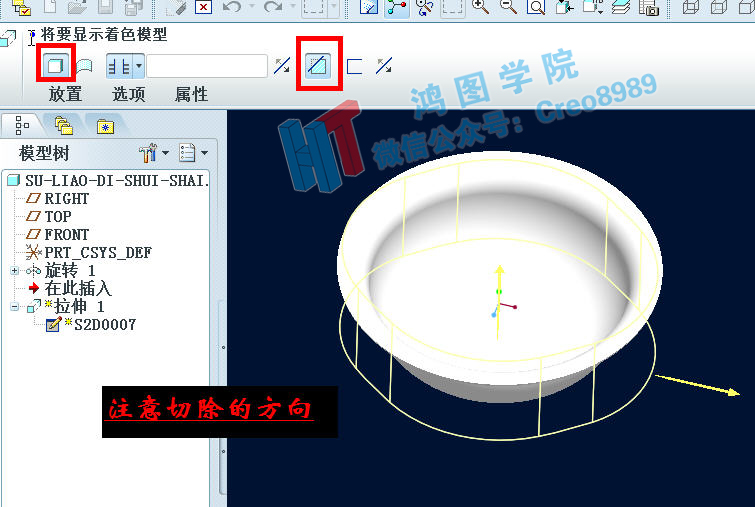

5、 拉伸切除，注意切除的方向。
6、 拉伸切除之后的特征。
7、 倒圆角。

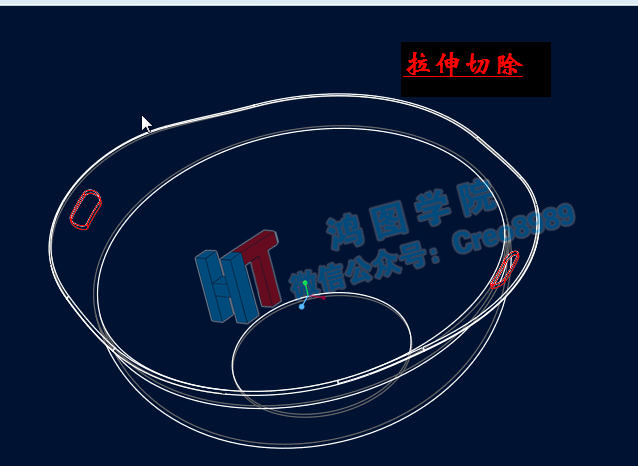

8、 草绘拉伸截面。
9、 边沿孔创建完毕。
拉伸、阵列创建侧边排水孔
10、 在Front 面上草绘拉伸截面。
11、 拉伸切除。
12、 切除材料之后的一个孔。

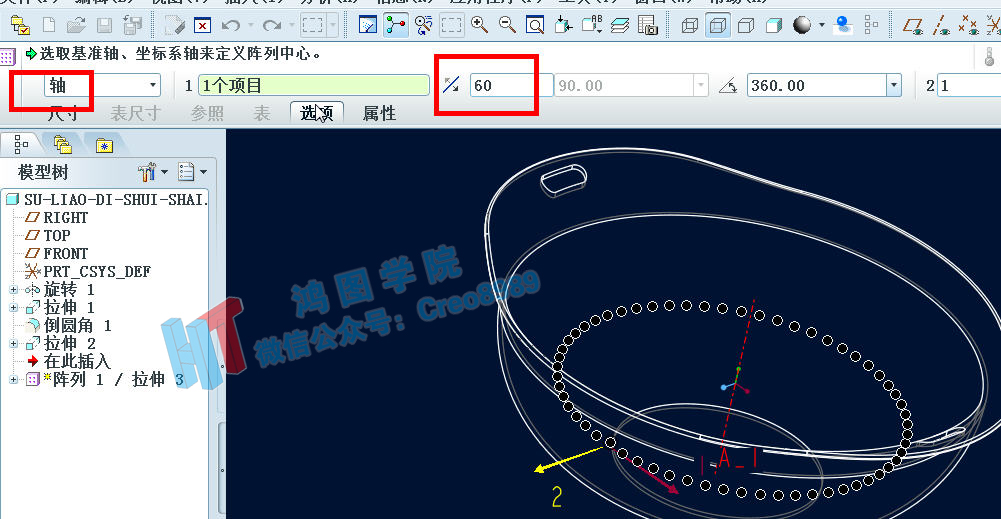

13、 轴阵列，形成排水孔。
14、 排水孔创建完毕。
15、 选择截面。

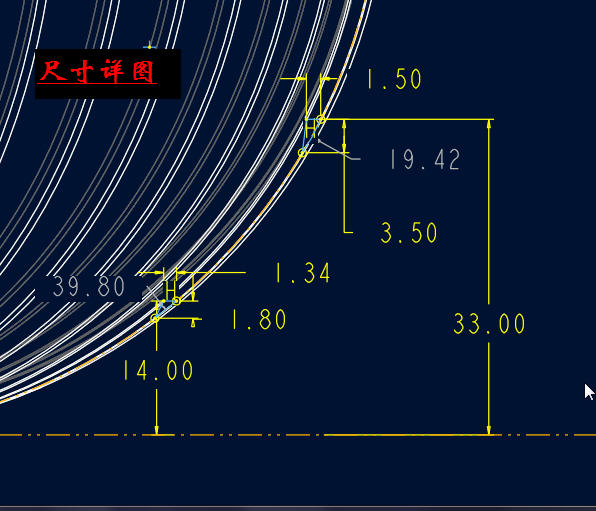

16、 截面尺寸详图。

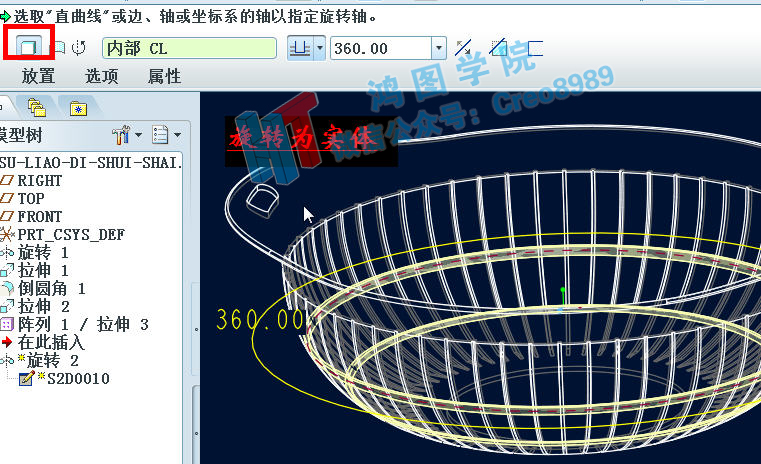

17、 旋转为实体。
拉伸、阵列创建底部排水孔

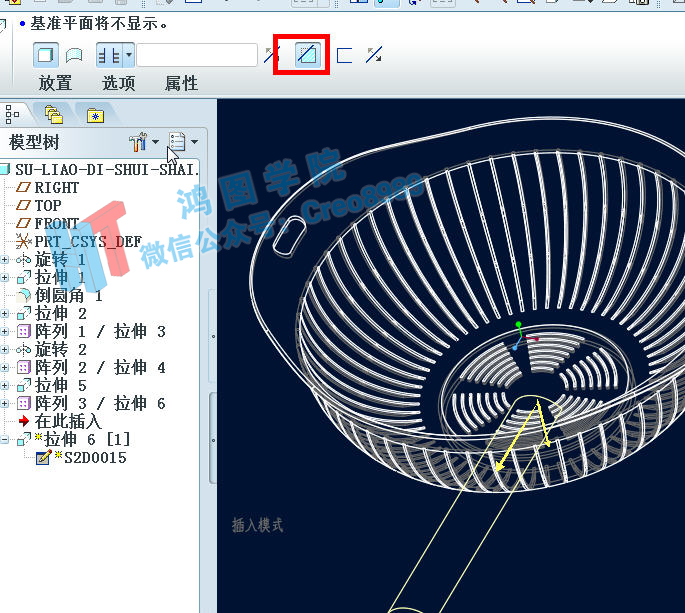

18、 草绘拉伸截面。

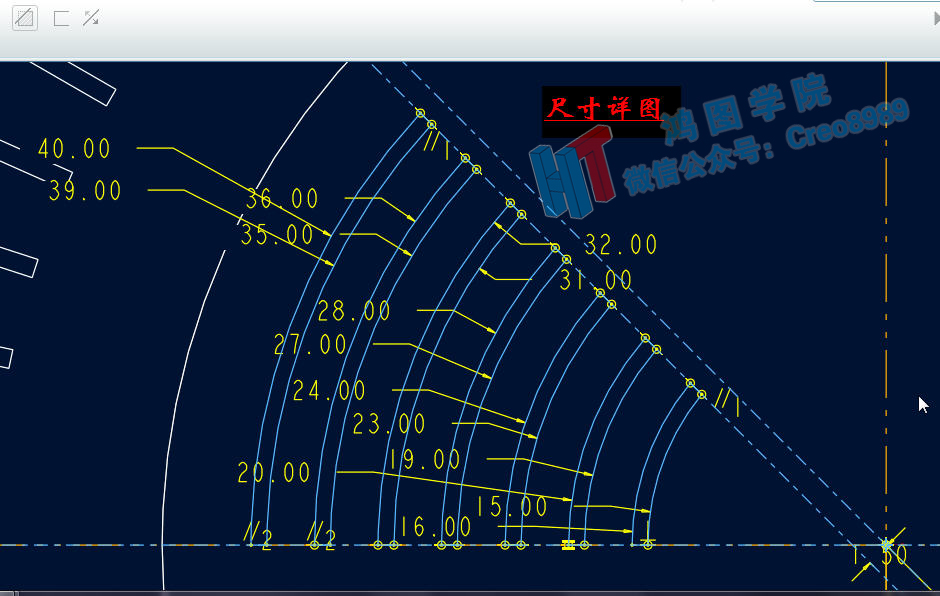

19、 尺寸详图。

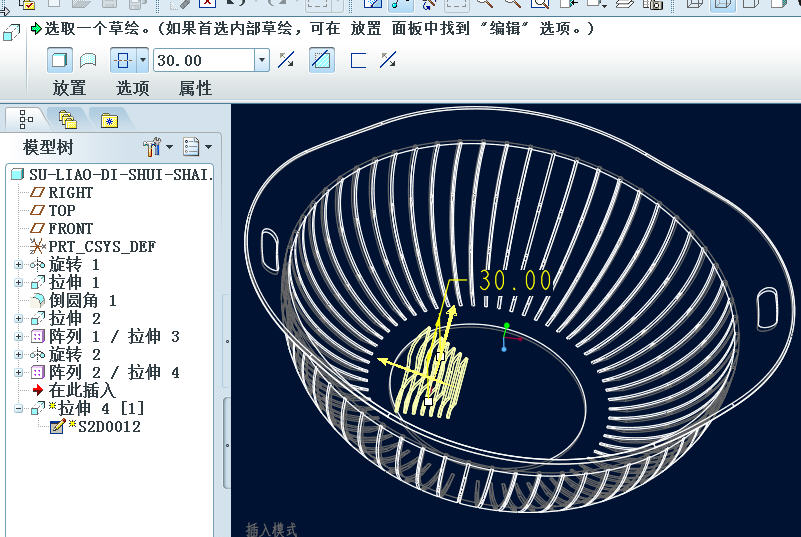

20、 拉伸切除材料。
21、 拉伸切除之后的特征。

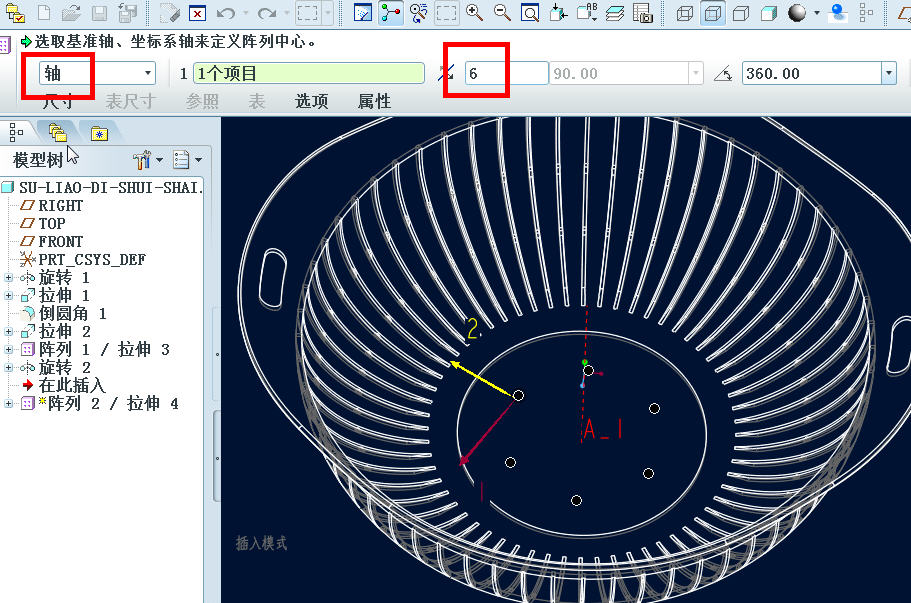

22、 轴阵列。

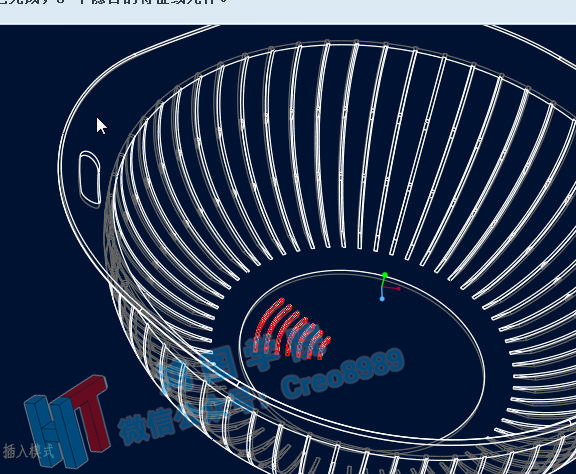

23、 阵列完毕。
拉伸创建底部支柱

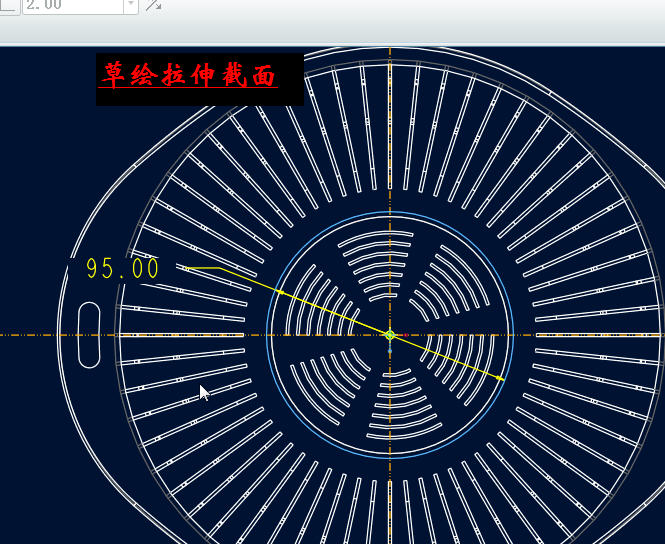

24、 草绘拉伸截面。

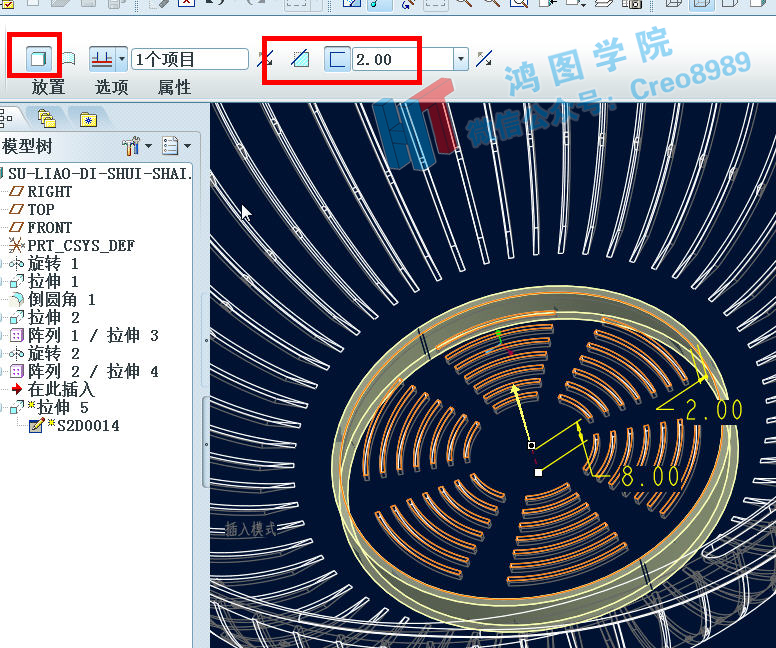

25、 拉伸为实体。

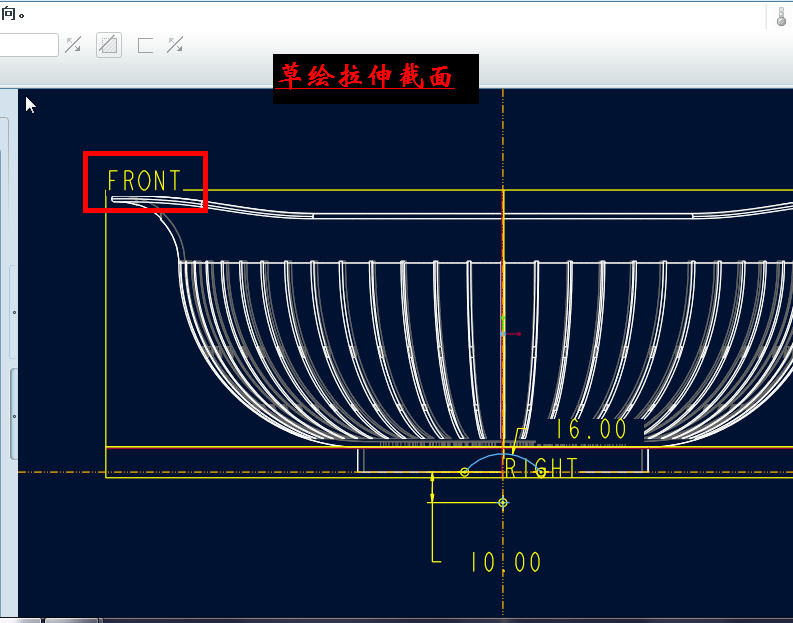

26、 在Front面上草绘拉伸截面。
27、 拉伸切除。
28、 切除材料之后。
29、 轴阵列。
修饰、渲染

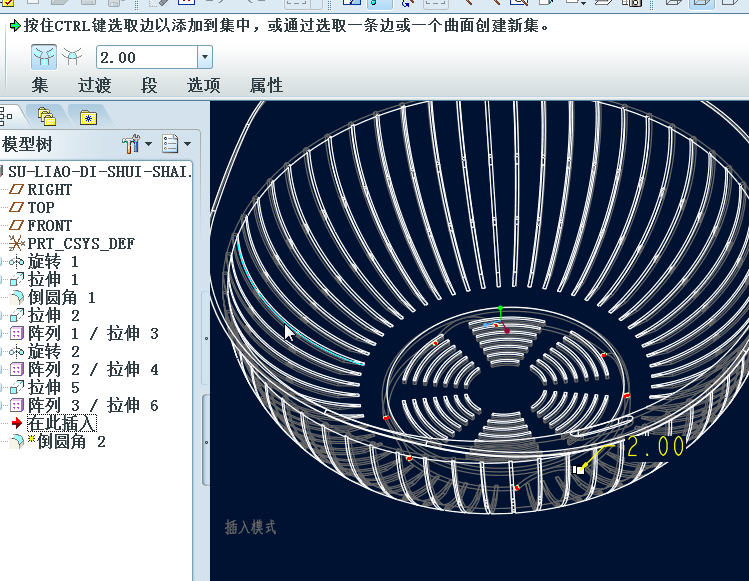

30、 倒圆角。

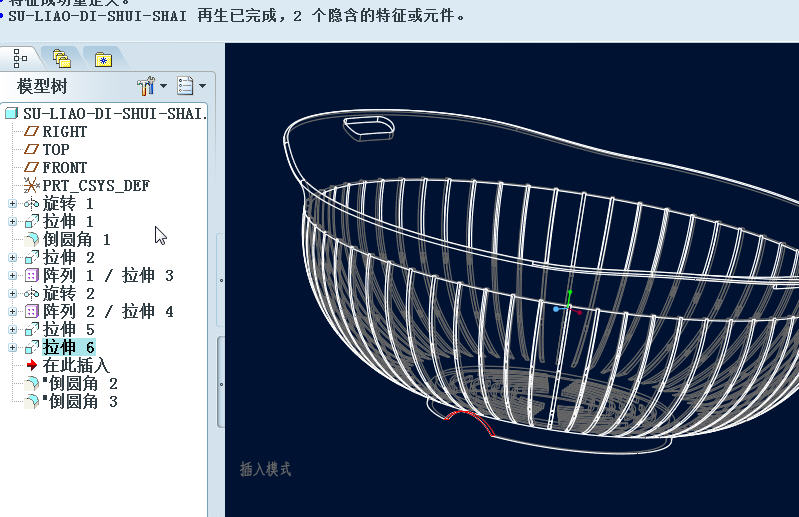

31、 再次倒圆角。

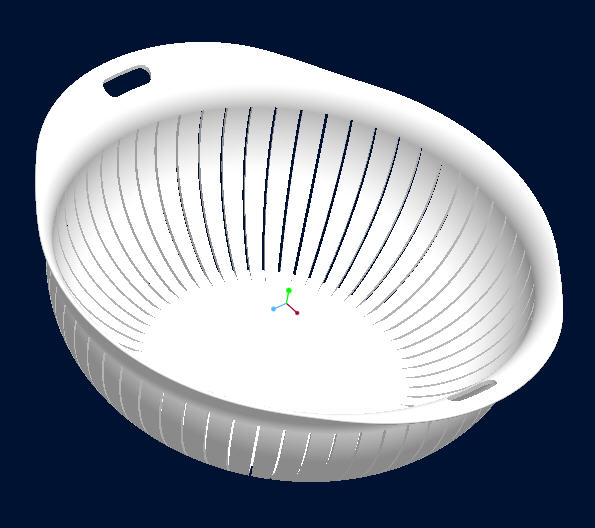

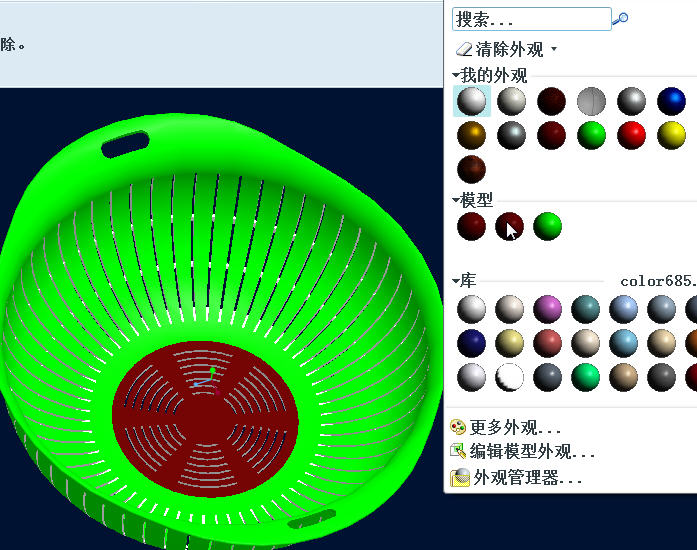

32、 简单渲染。
33、 至此，塑料水筛创建完毕。
