Proe/Creo曲面分割技巧：这个新功能你会用了吗？

见过UG的曲面分割功能，对实体零件曲面进行分割(对一个实体零件的某个面直接拆分成两个曲面，或者等分拆分曲面)，如同在Proe里面的曲面修剪一样的方便， 而新版本的Creo软件也有了这个功能，利用“分割曲面”特征可将曲面的某个区域从原始曲面中分离出来，以便可以独立于该曲面的剩余部分对分割的区域进行处理。分割的曲面可以是实体几何，也可以是面组。

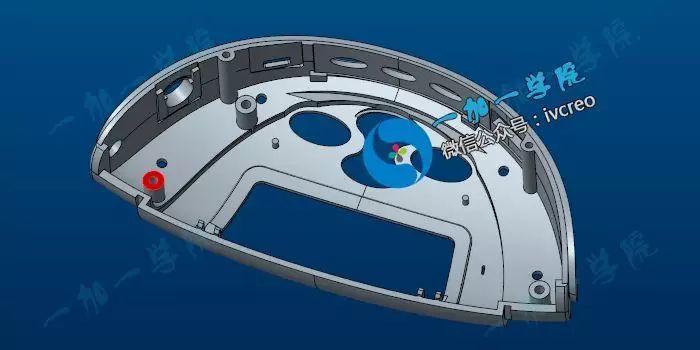

如上图所示，当我们只需要选择某一个单独的曲面时，在之前的proe版本中操作则相对繁琐，而利用分割曲面则只需从原始曲面中分离出选定的轮廓，即可形成独立曲面。

具体步骤如下：

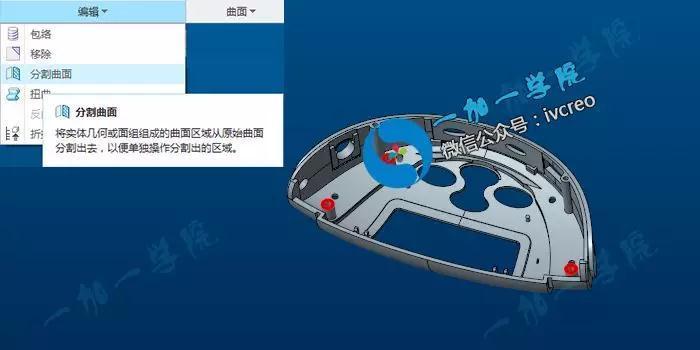

STEP1：选择要进行分割的曲面或实体表面,并从编辑的下拉菜单下选择“分割曲面”功能

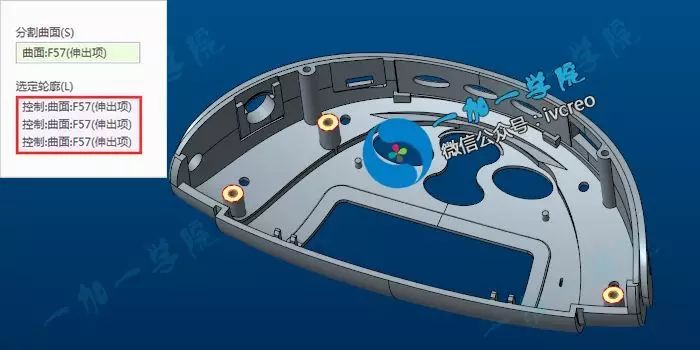

STEP2：从分割曲面的控制面板中，选择要进行分割的轮廓，然后确定便可以实现单块曲面的分割，如下图所示

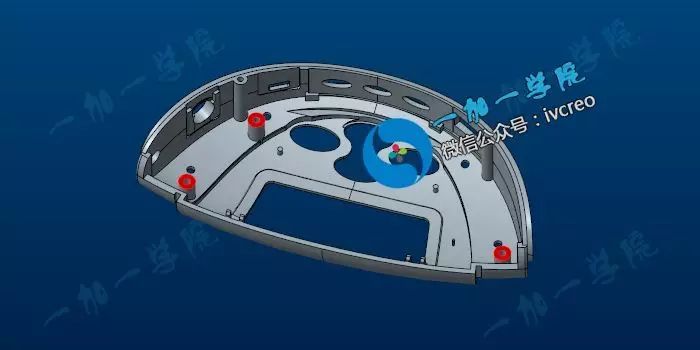

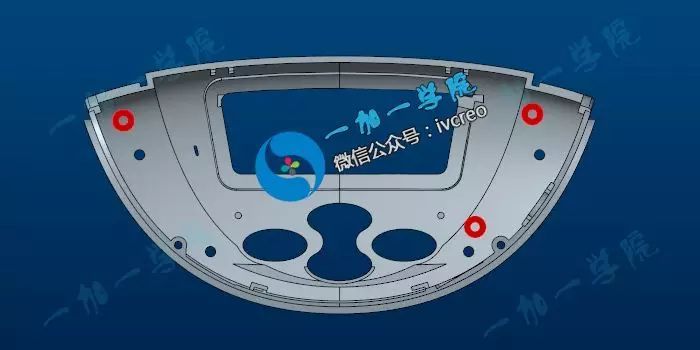

STEP3：完好操作即可将整块面按照选定轮廓进行分割

注：

分别针对每个选定的轮廓：为每个选定轮廓创建一个单独的曲面。

同时针对所有选定的轮廓：为所有选定轮廓创建一个单一曲面。
