如何轻松更改Proe/Creo草绘平面？

方法如下：

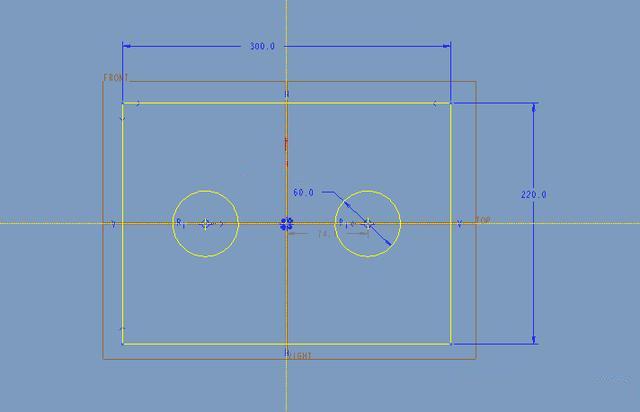

1.我们先在FRONT平面，绘制如下草绘。

绘制完成后，点击勾号退出草绘。

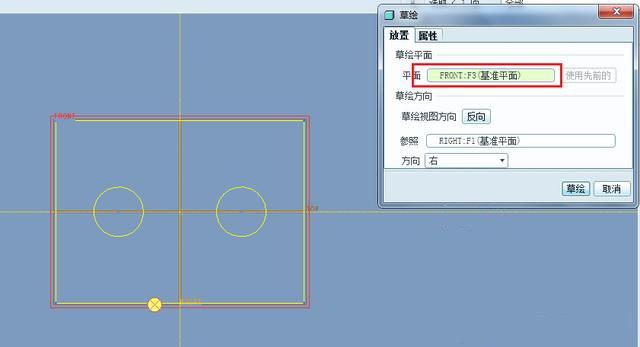

2.如何将草绘平面改到TOP平面呢?很简单。在模型树选中草绘，鼠标右击选择【编辑定义】，再次进入草绘。点击【草绘】-【草绘设置】。

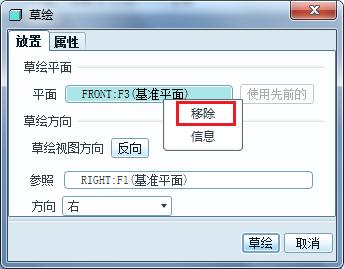

3.弹出草绘窗口，如下图所示。将草绘平面FRONT进行移除。

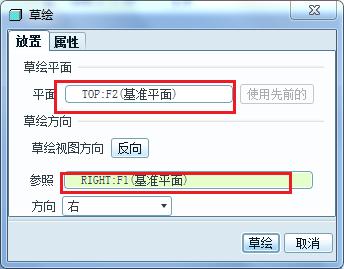

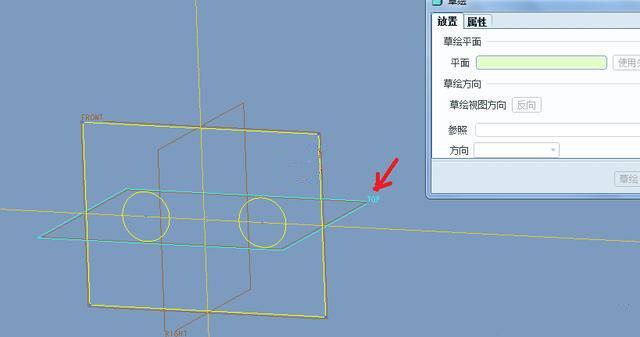

4.再选择TOP平面。

草绘参照按照系统默认的平面，点击【草绘】，进入草绘环境。

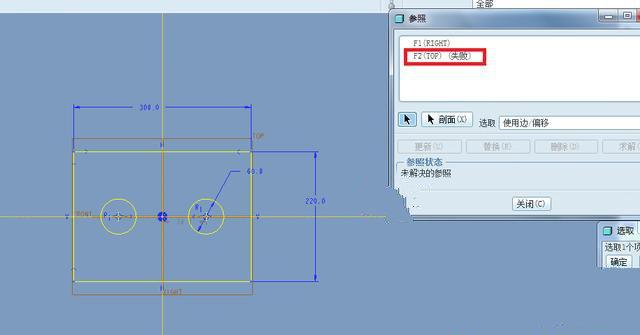

5.此时会再次进入草绘，会出现参照窗口，这里需要重新设置参照，我们点击对称中心线作为参照即可。

我们会发现，草绘依然保持原有的对称性。
