Creo跟踪草图功能，如何使用？

GPT4.0+Midjourney绘画+国内大模型 会员永久免费使用！
【 如果你想靠AI翻身，你先需要一个靠谱的工具！ 】

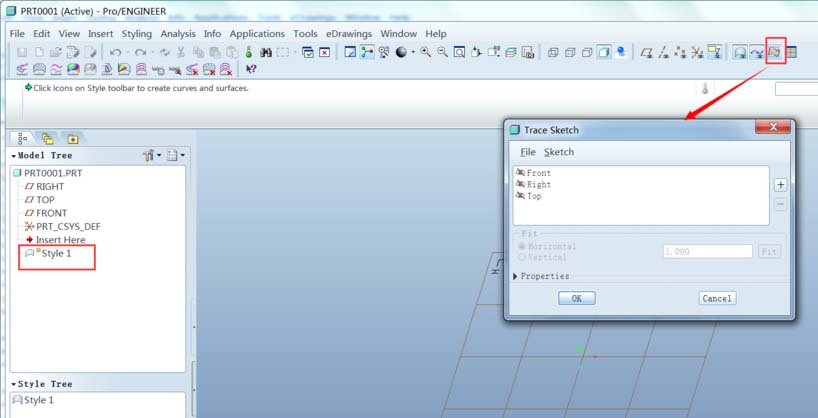

下图是Proe的跟踪草图的界面，其必须在造型Style里面设置辅助图，Creo把这功能移到了视图里面，易用性和实用性都提高了很多。估计还有很多用户没有用过这功能，下面我以Creo2.0跟踪草图的用法来讲解一下。

查看详情

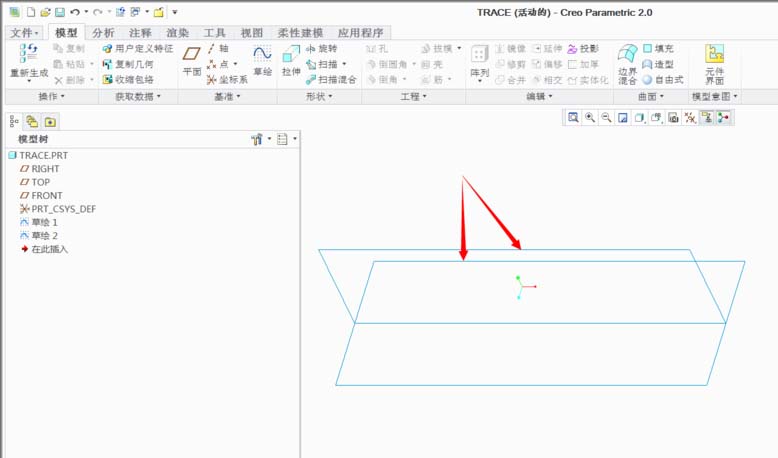

1、打开Creo2.0软件，新建一个part图档，画2个矩形线框，主要目的是参考确定辅助图的大小；

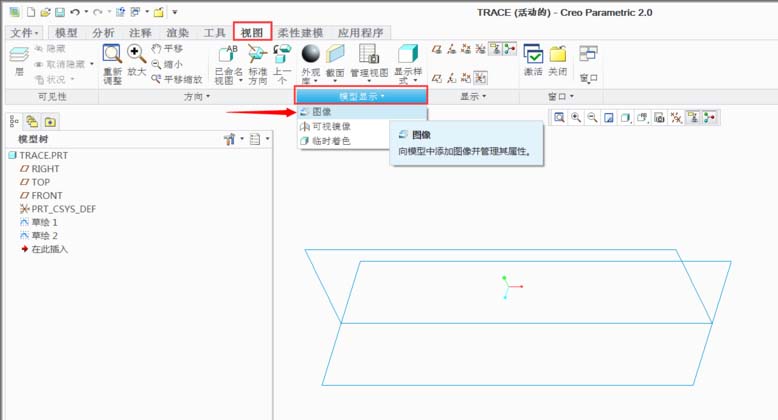

2、转到视图菜单，点击模型显示栏下的图像

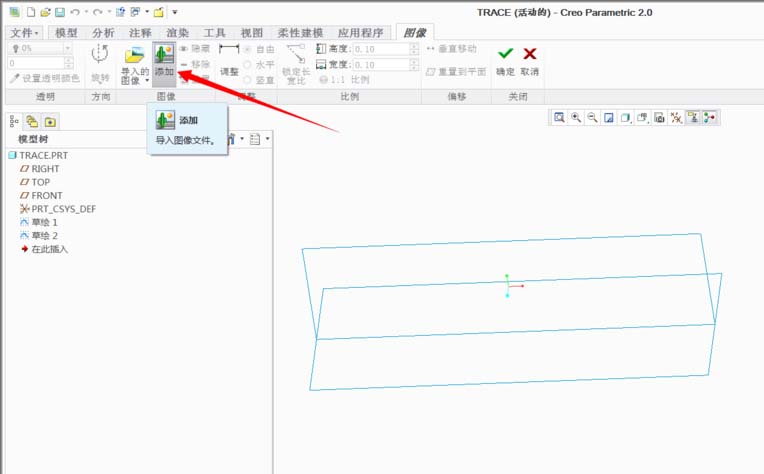

3、点击添加，准备导入图像，这时你会发现，添加按钮已经按下去了，但是似乎软件没有什么反应。

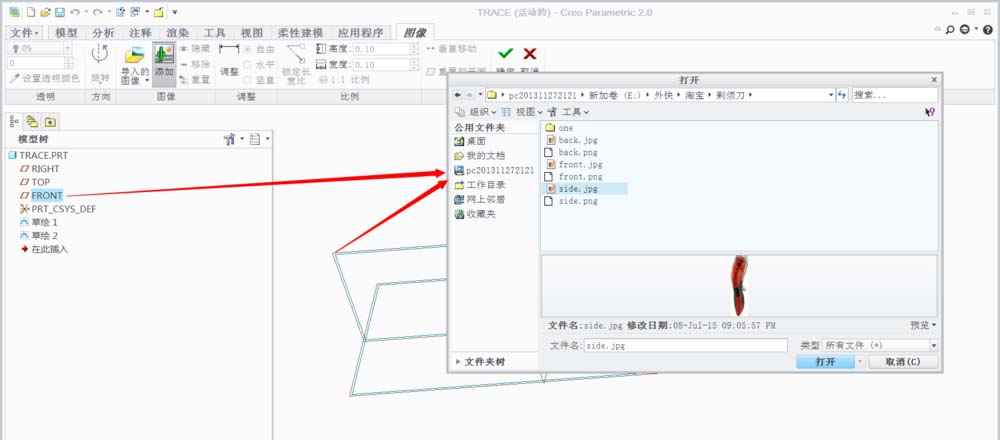

4、这时你必须要点击将要放置辅助图的参考面，这样才会弹出查找外部图片窗口。Creo支持的图像格式很多，jpg，gif，jpg，tif等通用的图像格式。

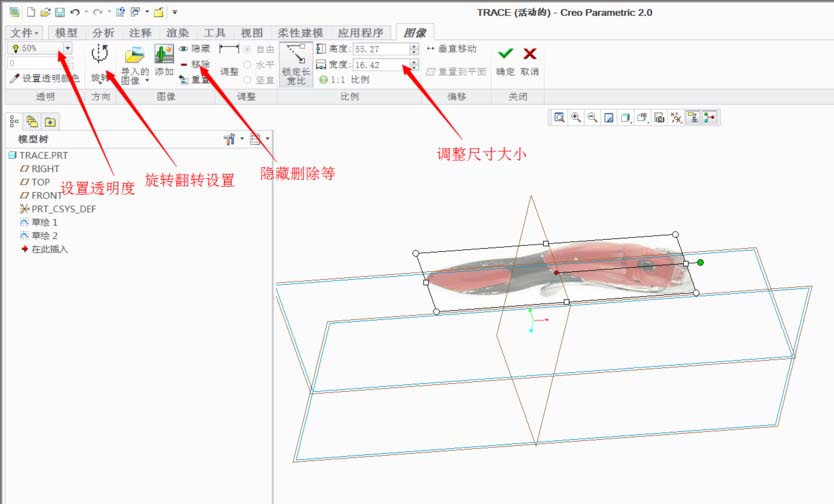

5、下图是说明各工具的大概用法。

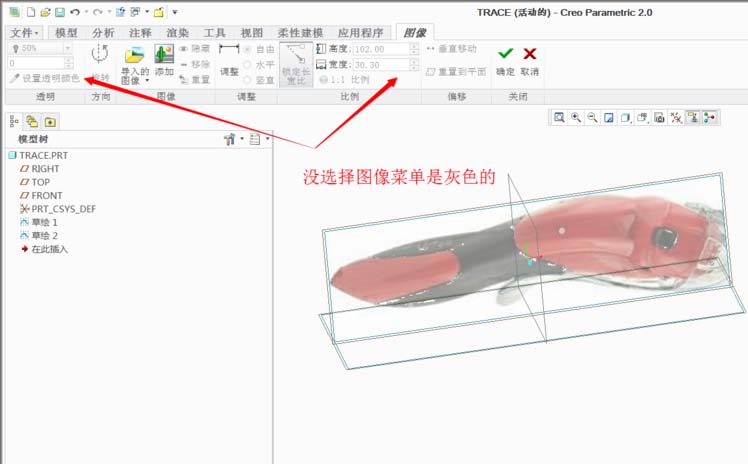

6、鼠标点击空白处没选择任何特征时，菜单工具是灰色不可操作的。

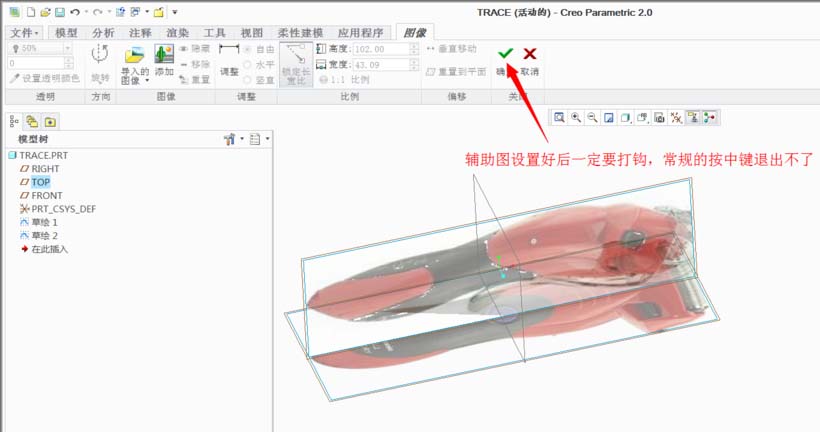

7、跟踪草绘图设置好后一定要记得打勾确定退出，常规的按鼠标中键这里是没作用的。

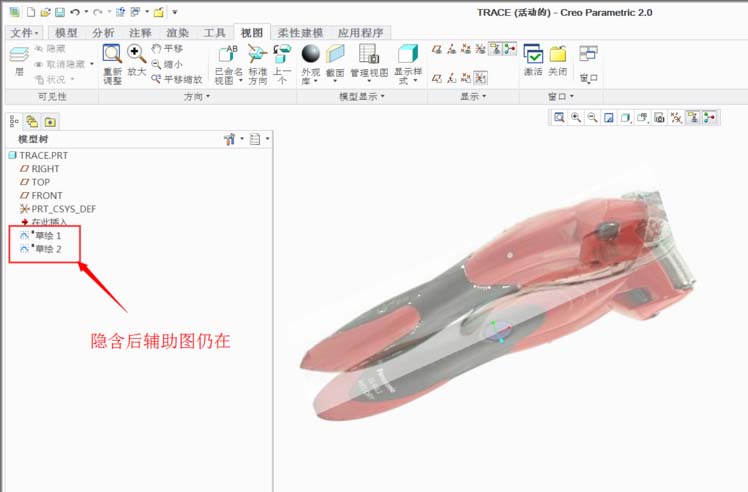

8、跟踪草绘图设置好后，就算把之前辅助参考画的两个矩形线框删掉，辅助图仍在，这一点是跟proe不一样的。这说明proe不把辅助图作为一个参照特征，删除也不影响后面的绘图参照。
