如何设置Proe/Creo理想的草绘方向?

许多新手在创建草绘时,会默认选择系统提供的视图方向设置,这些设置可能会影响我们的绘图效率。那么,如何设置一个理想的草绘方向呢?

以下图为例。



这里我们选择如下图所示的草绘平面。系统确定的参照及其设置如下图。



我们点击草绘,进入草绘环境,假如这个草绘方向不符合我们的期望如何修改呢?

方法:

1)点击【草绘】-【草绘设置】,弹出草绘设置对话框。



这时我们就可以重新确定草绘设置了。



2)设置理想的草绘方向。首先解释各个设置选项的功能。

草绘平面:即我们进行草绘的平面。

使用先前的:即选择上一个草绘的平面作为草绘平面。

草绘方向:单击【反向】实现草绘平面正反两个方向的切换。

参照:即草绘的参照平面,可以自己定义。

参照方向:如下图,我们可以看到方向有四种选择,分别是:顶、底部、左和右。这四个方向表示参照平面的摆放位置。顶和底部表明参照平面是水平放置的;而左和右表明参照平面是竖直放置的。

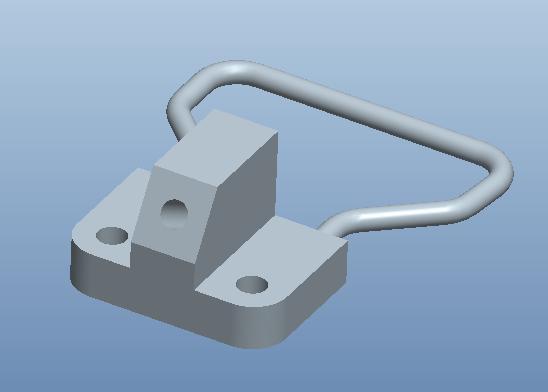

3)参照方向的选择。假如零件图的初始位置如下图,我们选择如图所示的草绘平面。(黄色代表草绘平面,红色代表参照平面)

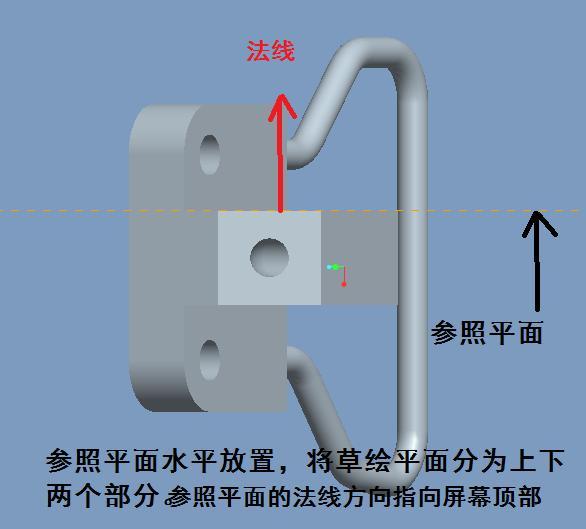

(1)当我们按照如下所示设置草绘方向:



结果如下:



(2)当我们按照如下所示设置草绘方向:



结果如下:

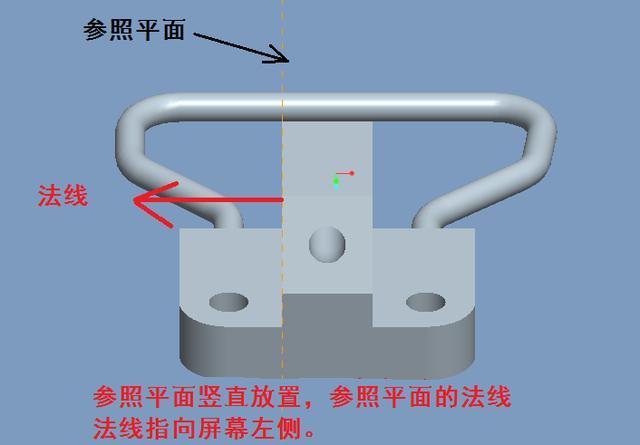

(3)当我们按照如下所示设置草绘方向:



结果如下:

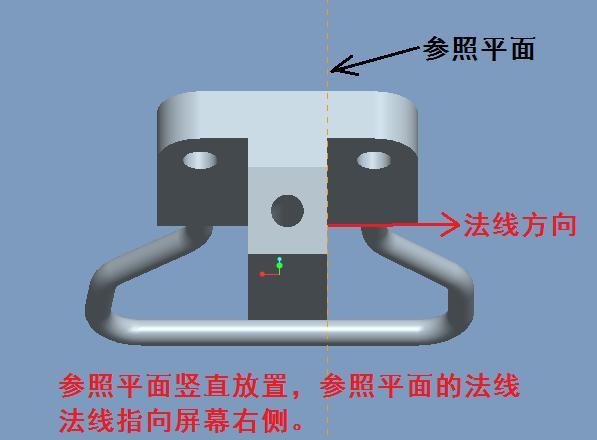

(4)当我们按照如下所示设置草绘方向:



结果如下:
