基本设计守则
壁厚的大小取决於产品需要承受的外力、是否作为其他零件的支撑、承接柱位的数量、伸出部份的多少以及选用的塑胶材料而定。一般的热塑性塑料壁厚设计应以4mm为限。从经济角度来看，过厚的产品不但增加物料成本，延长生产周期”冷却时间〔，增加生产成本。从产品设计角度来看，过厚的产品增加引致产生空穴”气孔〔的可能性，大大削弱产品的刚性及强度。
最理想的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避免的。在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。
对一般热塑性塑料来说，当收缩率”Shrinkage Factor〔低於0.01mm/mm时，产品可容许厚度的改变达 ；但当收缩率高於0.01mm/mm时，产品壁厚的改变则不应超过 。对一般热固性塑料来说，太薄的产品厚度往往引致操作时产品过热，形成废件。此外，纤维填充的热固性塑料於过薄的位置往往形成不够填充物的情况发生。不过，一些容易流动的热固性塑料如环氧树脂”Epoxies〔等，如厚薄均匀，最低的厚度可达0.25mm。
此外，采用固化成型的生产方法时，流道、浇口和部件的设计应使塑料由厚胶料的地方流向薄胶料的地方。这样使模腔内有适当的压力以减少在厚胶料的地方出现缩水及避免模腔不能完全充填的现象。若塑料的流动方向是从薄胶料的地方流向厚胶料的地方，则应采用结构性发泡的生产方法来减低模腔压力。
平面准则

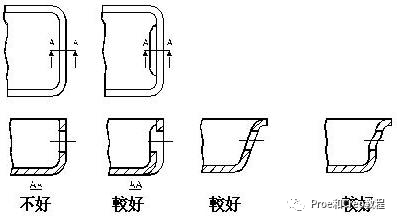

在大部份热融过程操作，包括挤压和固化成型，均一的壁厚是非常的重要的。厚胶的地方比旁边薄胶的地方冷却得比较慢，并且在相接的地方表面在浇口凝固後出现收缩痕。更甚者引致产生缩水印、热内应力、挠曲部份歪曲、颜色不同或不同透明度。若厚胶的地方渐变成薄胶的是无可避免的话，应尽量设计成渐次的改变，并且在不超过壁厚3:1的比例下。下图可供叁考。
转角准则

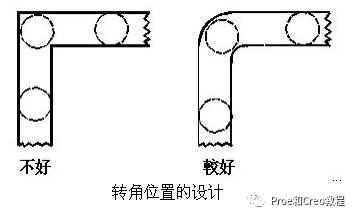

壁厚均一的要诀在转角的地方也同样需要，以免冷却时间不一致。冷却时间长的地方就会有收缩现象，因而发生部件变形和挠曲。此外，尖锐的圆角位通常会导致部件有缺陷及应力集中，尖角的位置亦常在电镀过程後引起不希望的物料聚积。集中应力的地方会在受负载或撞击的时候破裂。较大的圆角提供了这种缺点的解决方法，不但减低应力集中的因素，且令流动的塑料流得更畅顺和成品脱模时更容易。下图可供叁考之用。

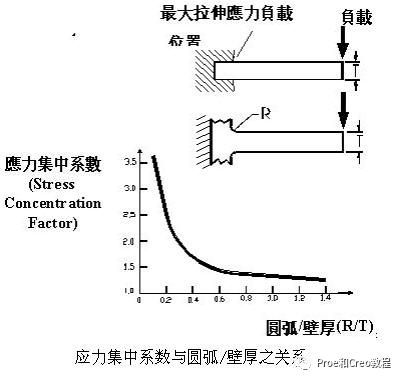

转角位的设计准则亦适用於悬梁式扣位。因这种扣紧方式是需要将悬梁臂弯曲嵌入，转角位置的设计图说明如果转角弧位R太小时会引致其应力集中系数(Stress Concentration Factor)过大，因此，产品弯曲时容易折断，弧位R太大的话则容易出现收缩纹和空洞。因此，圆弧位和壁厚是有一定的比例。一般介乎0.2至0.6之间，理想数值是在0.5左右。
壁厚限制
不同的塑胶物料有不同的流动性。胶位过厚的地方会有收缩现象，胶位过薄的地方塑料不易流过。以下是一些建议的胶料厚度可供叁考。

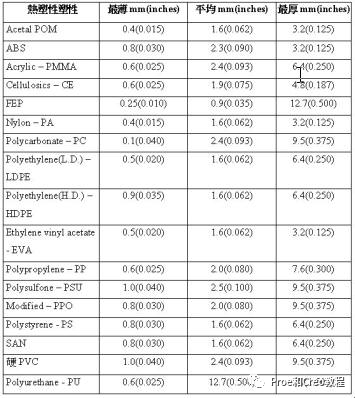

热塑性塑料的胶厚设计叁考表
热固性塑料的胶厚设计叁考

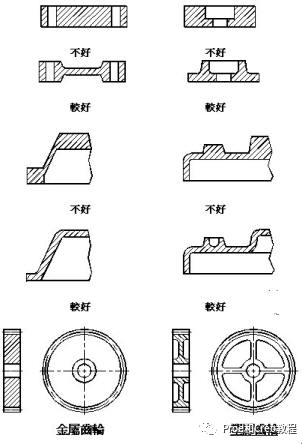

其实大部份厚胶的设计可从使用加强筋及改变横切面形状取缔之。除了可减省物料以致减省生产成本外，取缔後的设计更可保留和原来设计相若的刚性、强度及功用。下图的金属齿轮如改成使用塑胶物料，更改後的设计理应如图一般。此塑胶齿轮设计相对原来金属的设计不但减省材料，消取因厚薄不均引致的内应力增加及齿冠部份收缩引致整体齿轮变形的情况发生。
不同材料的设计要点
ABS
a) 壁厚
壁厚是产品设计最先被考虑，一般用於注塑成型的会在1.5 mm (0.06 in) 至4.5 mm (0.18 in)。 壁厚比这范围小的用於塑料流程短和细小部件。典型的壁厚约在2.5mm (0.1 in)左右。一般来说，部件愈大壁厚愈厚，这可增强部件强度和塑料充填。壁厚在3.8mm (0.15 in) 至6.4mm (0.25 in)范围是可使用结构性发泡。
b) 圆角

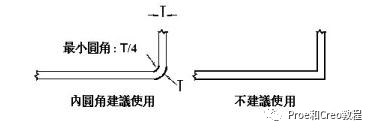

建议的最小圆角半径是胶料厚度的25%，最适当的半径 胶料厚比例在60%。轻微的增加半径就能明显的减低应力。
PC
a) 壁厚
壁厚大部份是由负载要求 内应力 几何形状 外型 塑料流量 可注塑性和经济性来决定。PC的建议最大壁厚为9.5mm (0.375 in)。若要效果好，则壁厚应不过3.1mm (0.125 in)。在一些需要将壁厚增加使强度加强时，肋骨和一些补强结构可提供相同结果。PC大部份应用的最小壁厚在0.75 mm(0.03 in)左右，再薄一些的地方是要取决於部件的几何和大小。短的塑料流程是可以达到0.3 mm (0.012 in) 壁厚。
壁厚由厚的过渡到薄的地方是要尽量使其畅顺。所有情况塑料是从最厚的地方进入模腔内，以避免缩水和内应力。
均一的壁厚是要很重要的。不论在平面转角位也是要达到这种要求，可减少成型後的变型问题。
LCP
a) 壁厚
由於液晶共聚物在高剪切情况下有高流动性，所以壁厚会比其它的塑料薄。最薄可达0.4mm，一般厚度在1.5mm左右。
PS
a) 壁厚
一般的设计胶料的厚度应不超过4mm ，太厚的话会导致延长了生产周期。因需要更长的冷却时间，且塑料收缩时有中空的现象，并减低部件的物理性质。均一的壁厚在设计上是最理想的，但有需要将厚度转变时，就要将过渡区内的应力集中除去。 如收缩率在0.01以下则壁厚的转变可有 的变化。若收缩率在0.01以上则应只有 的改变。
b) 圆角
在设计上直角是要避免。直角的地方有如一个节点，会引致应力集中使抗撞击强度降低。圆角的半径应为壁厚的25%至75%，一般建议在50%左右。
PA
a) 壁厚
尼龙的塑胶零件设计应采用结构所需要的最小厚度。这种厚度可使材料得到最经济的使用。壁厚尽量能一致以消除成型後变型。若壁厚由厚过渡至薄胶料则需要采用渐次变薄的方式。
b) 圆角
建议圆角R值最少0.5mm (0.02 in)，此一圆角一般佳可接受，在有可能的范围，尽量使用较大的R值。因应力集中因素数值因为R/T之比例由0.1增至0.6而减少了50% ，即由3减至1.5 。而最佳的圆角是为R/T在0.6之间。
PSU
a) 壁厚
常用於大型和长流距的壁厚最小要在2.3mm (0.09in)。细小的部件可以最小要有0.8 mm (0.03in) 而流距应不可超过76.2 mm (3 in)
PBT
a) 壁厚
壁厚是产品成本的一个因素。薄的壁厚要视乎每种塑料特性而定。设计之前宜先了解所使用塑料的流动长度限制来决定壁厚。负载要求时常是决定壁厚的，而其它的如内应力，部件几何形状，不均一化和外形等。典型的壁厚介乎在0.76mm至3.2mm (0.03至0.125in)。 壁厚要求均一，若有厚薄胶料的地方，以比例3:1的锥巴渐次由厚的地方过渡至薄的地方。
b) 圆角
转角出现尖角所导致部件的破坏最常见的现象，增加圆角是加强塑胶部件结构的方法之一。若将应力减少5% (由3减至1.5) 则圆角与壁厚的比例由0.1增加至0.6。而0.6是建议的最理想表现。
产品结构设计准则--出模角篇
基本设计守则
塑胶产品在设计上通常会为了能够轻易的使产品由模具脱离出来而需要在边缘的内侧和外侧各设有一个倾斜角”出模角〔。若然产品附有垂直外壁并且与开模方向相同的话，则模具在塑料成型後需要很大的开模力才能打开，而且，在模具开启後，产品脱离模具的过程亦相信十分困难。要是该产品在产品设计的过程上已预留出模角及所有接触产品的模具零件在加工过程当中经过高度抛光的话，脱模就变成轻而易举的事情。因此，出模角的考虑在产品设计的过程是不可或缺的
因注塑件冷却收缩後多附在凸模上，为了使产品壁厚平均及防止产品在开模後附在较热的凹模上，出模角对应於凹模及凸模是应该相等的。不过，在特殊情况下若然要求产品於开模後附在凹模的话，可将相接凹模部份的出模角尽量减少，或刻意在凹模加上适量的倒扣位。

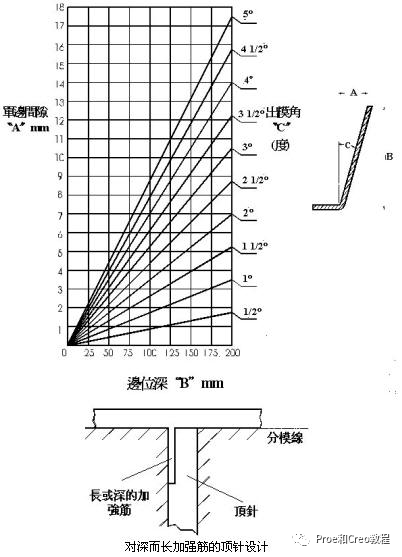

出模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。此外，成型的方式，壁厚和塑料的选择也在考虑之列。一般来说，高度抛光的外壁可使用1/8度或1/4度的出模角。深入或附有织纹的产品要求出模角作相应的增加，习惯上每0.025mm深的织纹，便需要额外1度的出模角。出模角度与单边间隙和边位深度之关系表，列出出模角度与单边间隙的关系，可作为叁考之用。此外，当产品需要长而深的肋骨及较小的出模角时，顶针的设计须有特别的处理，见对深而长加强筋的顶针设计图。
出模角度与单边间隙和边位深度之关系表
不同材料的设计要点
ABS
一般应用边0.5°至1°就足够。有时因为抛光纹路与出模方向相同，出模角可接近至零。有纹路的侧面需每深0.025mm（0.001 in）增加1°出模角。正确的出模角可向蚀纹供应商取得。
LCP
因为液晶共聚物有高的模数和低的延展性，倒扣的设计应要避免。在所有的肋骨、壁边、支柱等凸出膠位以上的地方均要有最小0.2-0.5°的出模角。若壁边比较深或没有磨光表面和有蚀纹等则有需要加额外的0.5-1.5°以上。
PBT
若部件表面光洁度好，需要1/2°最小的脱模角。经蚀纹处理过的表面，每增加0.03mm（0.001 in）深度就需要加大1°脱模角。
PC
脱模角是在部件的任何一边或凸起的地方要有的，包括上模和下模的地方。一般光华的表面1.5°至2°已很足够，然而有蚀纹的表面是要求额外的脱模角，以每深0.25mm（0.001 in）增加1°脱模角。
PET
塑胶成品的肋骨，支柱边壁、流道壁等，如其脱模角能够达到0.5°就已经足够。
PS
0.5°的脱模角是极细的，1°的脱模角是标准方法，太小的脱模角会使部件难于脱离模腔。无论如何，任何的脱模角总比无角度为佳。若部件有蚀纹的话，如皮革纹的深度，每深0.025mm就多加1°脱模角。
产品结构设计准则--洞孔 (Hole)
在塑胶件上开孔使其和其它部件相接合或增加产品功能上的组合是常用的手法，洞孔的大小及位置应尽量不会对产品的强度构成影响或增加生产的复杂性，以下是在设计洞孔时须要考虑的几个因素。

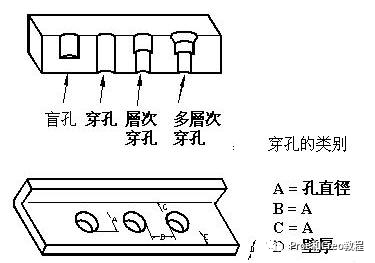

相连洞孔的距离或洞孔与相邻产品直边之间的距离不可少於洞孔的直径，如孔离边位或内壁边之要点图。与此同时，洞孔的壁厚理应尽量大，否则穿孔位置容易产生断裂的情况。要是洞孔内附有螺纹，设计上的要求即变得复杂，因为螺纹的位置容易形成应力集中的地方。从经验所得，要使螺孔边缘的应力集中系数减低至一安全的水平，螺孔边缘与产品边缘的距离必须大於螺孔直径的三倍。
孔离边位或内壁边之要点
穿孔
从装配的角度来看，穿孔的应用远较盲孔为多，而且较盲孔容易生产。从模具设计的角度来看，穿孔的设计在结构上亦较为优胜，因为用来穿孔成型的边钉的两端均可受到支撑。穿孔的做法可以是靠单一边钉两端同时固定在模具上、或两枝边钉相接而各有一端固定在模具上。一般来说，第一种方法被认为是较好的；应用第二种方法时，两条边钉的直径应稍有不同以避免因为两条边钉轴心稍有偏差而引致产品出现倒扣的情况，而且相接的两个端面必须磨平。
盲孔
盲孔是靠模具上的哥针形成，而哥针的设计只能单边支撑在模具上，因此很容易被溶融的塑料使其弯曲变形，形成盲孔出现椭圆的形状，所以哥针的长度不能过长。一般来说，盲孔的深度只限於直径的两倍。要是盲孔的直径只有或於1.5mm，盲孔的深度更不应大於直径的尺寸。
盲孔的设计要点
钻孔
大部份情况下，额外的钻孔工序应尽量被免，应尽量考虑设计孔穴可单从模具一次成型，减低生产成本。但当需要成型的孔穴是长而窄时”即孔穴的长度比深度为大〔，因更换折断或弯曲的哥针构成的额外成本可能较辅助的後钻孔工序为高，此时，应考虑加上後钻孔工序。钻孔工序应配合使用钻孔夹具加快生产及提高品质，亦可减少因断钻咀或经常番磨钻咀的额外成本及时间；另一做法是在塑胶成品上加上细而浅的定位孔以代替使用钻孔夹具。
侧孔
侧孔往往增加模具设计上的困难，特别是当侧孔的方向与开模的方向成一直角时，因为侧孔容易形成塑胶产品上的倒扣部份。一般的方法是使用角针”Angle Pin〔及活动侧模”Split Mould〔，或使用油压抽哥。留意哥针在胶料填充时会否受压变形或折断，此情况常见於长而直径小的哥针上。因模具的结构较为复杂，模具的制造成本比教高，此外，生产时间亦因模具必须抽走哥针才可脱模而相应增加。
其他设计考虑
有关孔穴在产品设计上的考虑，尚有下列各点：

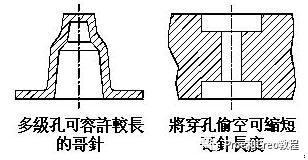

1. 多级”多个不同直径但相连的孔〔的孔可容许的深度比单一直径的孔长；此外，将模具件部份孔位偷空，亦可将孔的深度缩短，下图说明这两种方法的应用。
多级孔或将穿孔偷空的应用方法
2. 侧孔若使用角针、活动侧模或油压抽哥必会使模具的结构复杂及增加成本，此问题可从增加侧孔壁位的角度，或以两级的孔取代原来的侧孔得以消除侧孔引致的倒扣，消除侧孔倒扣的方法图说明这两种方法的应用。
消除侧孔倒扣的方法
3. 洞孔的边缘应预留最少0.4mm的直身位，设计一个完整的倒角或圆角於孔边在经济上或实践上都是不设实际的，可叁考洞孔边缘的设计图。
