Creo（Pro/E）电风扇设计教程：风扇叶的画法

Creo电风扇怎么画（挡风圈画法）

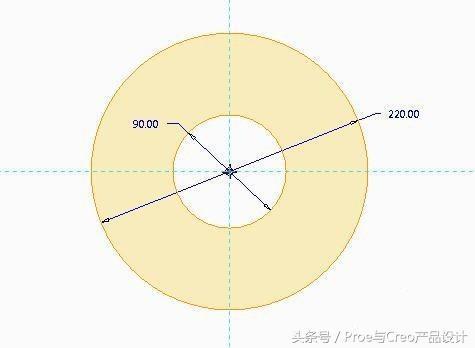

首先草绘两个圆，尺寸如下：一个直径90，另一个220

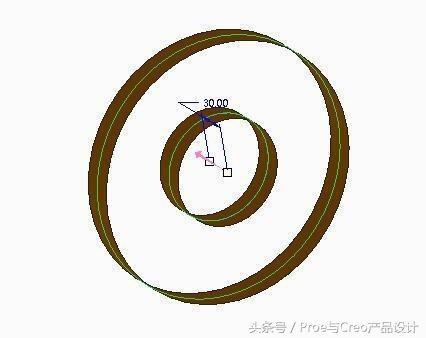

然后拉伸出两个圆柱曲面，截面是上一步画的圆

接着插入一个基准面：过圆柱面的轴线并与front成45度

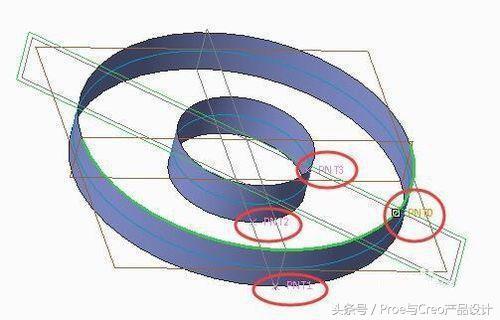

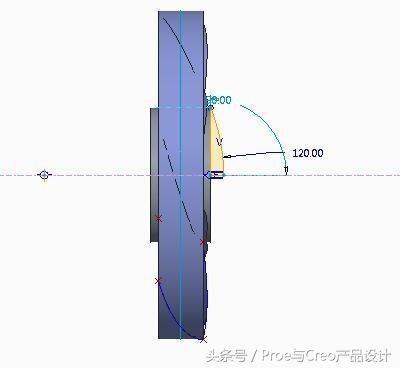

再来，插入四个基准点，位置分别如图示

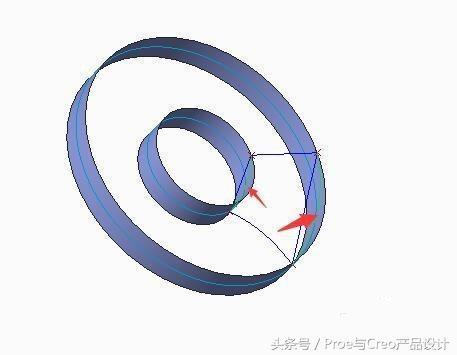

接着通过刚才做出的基准点，创建出四条基准线

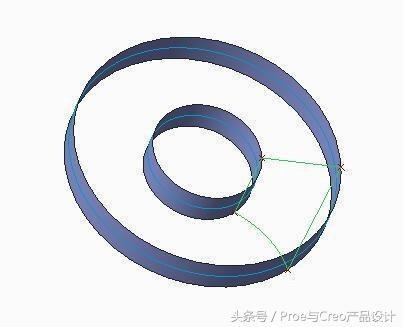

将其中两条基准线投影到圆柱曲面上

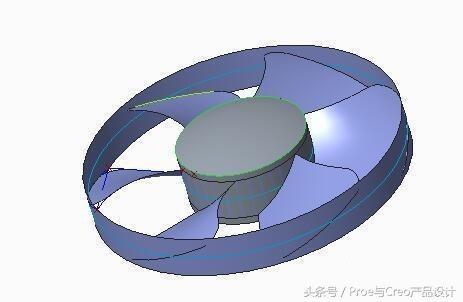

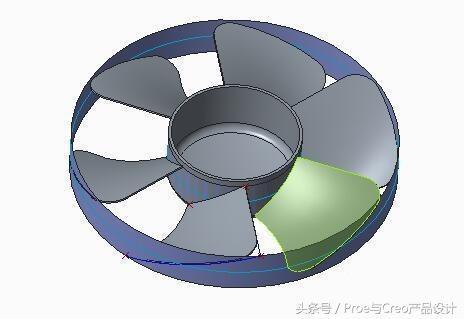

用边界混合做出一个叶片并倒圆角，然后阵列出6个

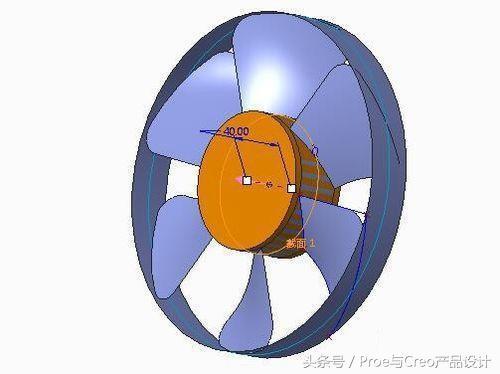

在中间拉伸出一个圆柱

旋转出一个弧形

进行抽壳

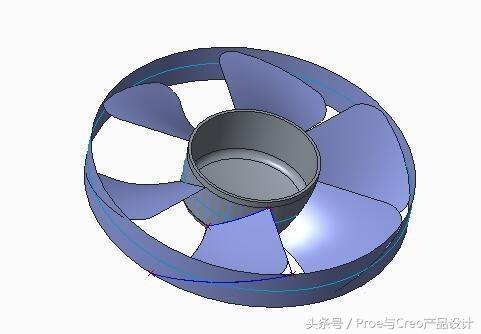

对叶片进行加厚

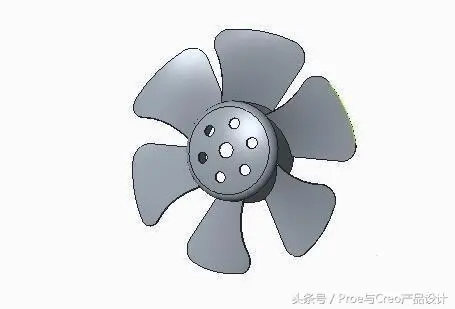

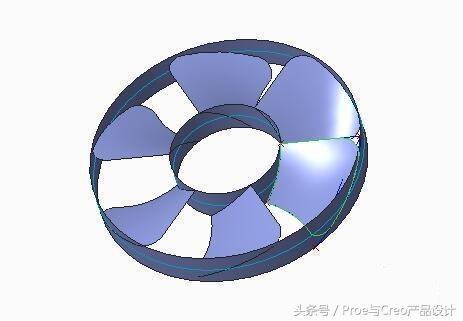

拉伸出孔，并隐藏不需要的基准，完成创建
