电风扇的后盖部分和电机部分已经创建完毕，今天接着上一章的风扇，来讲一讲电风扇叶片的创建过程。

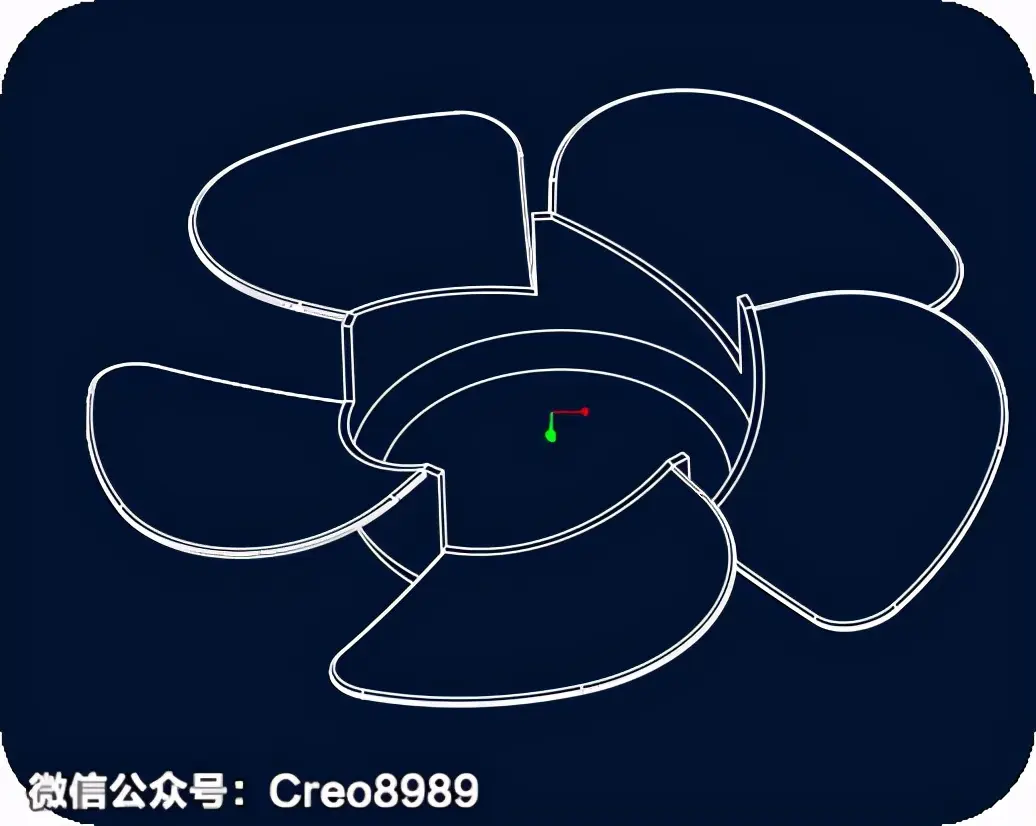

效果如图：

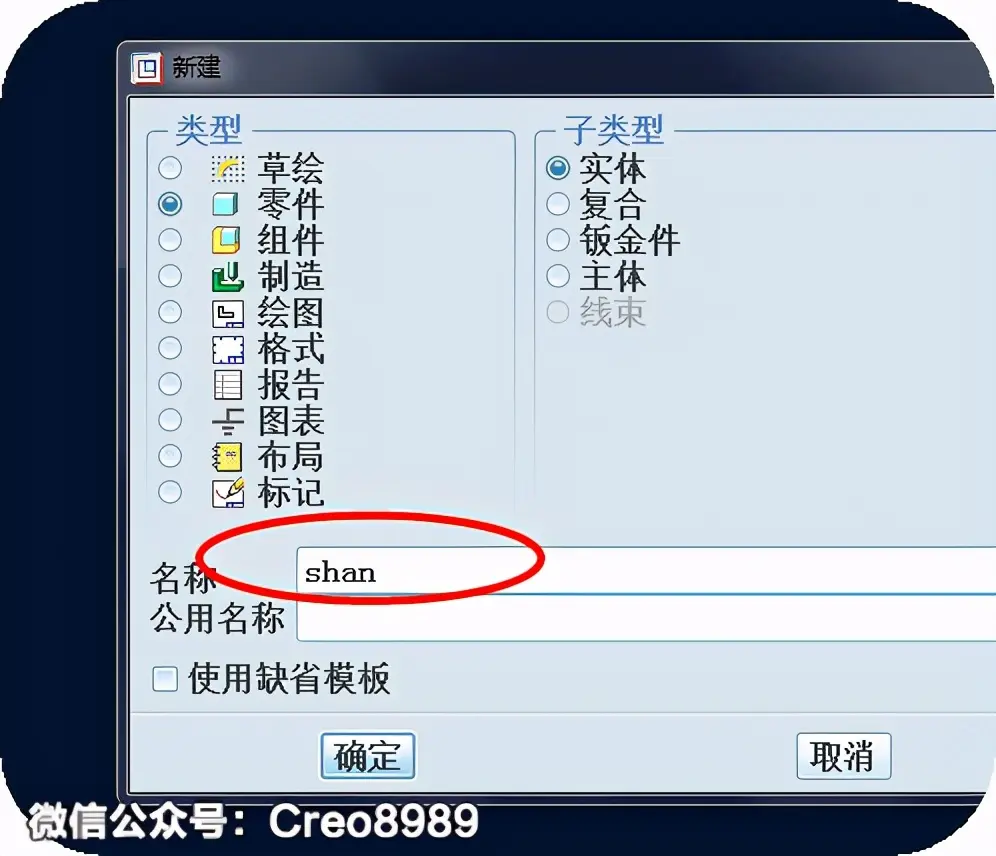

1、 新建零件“shan”，并选择模板为“mmns_part-solid”。

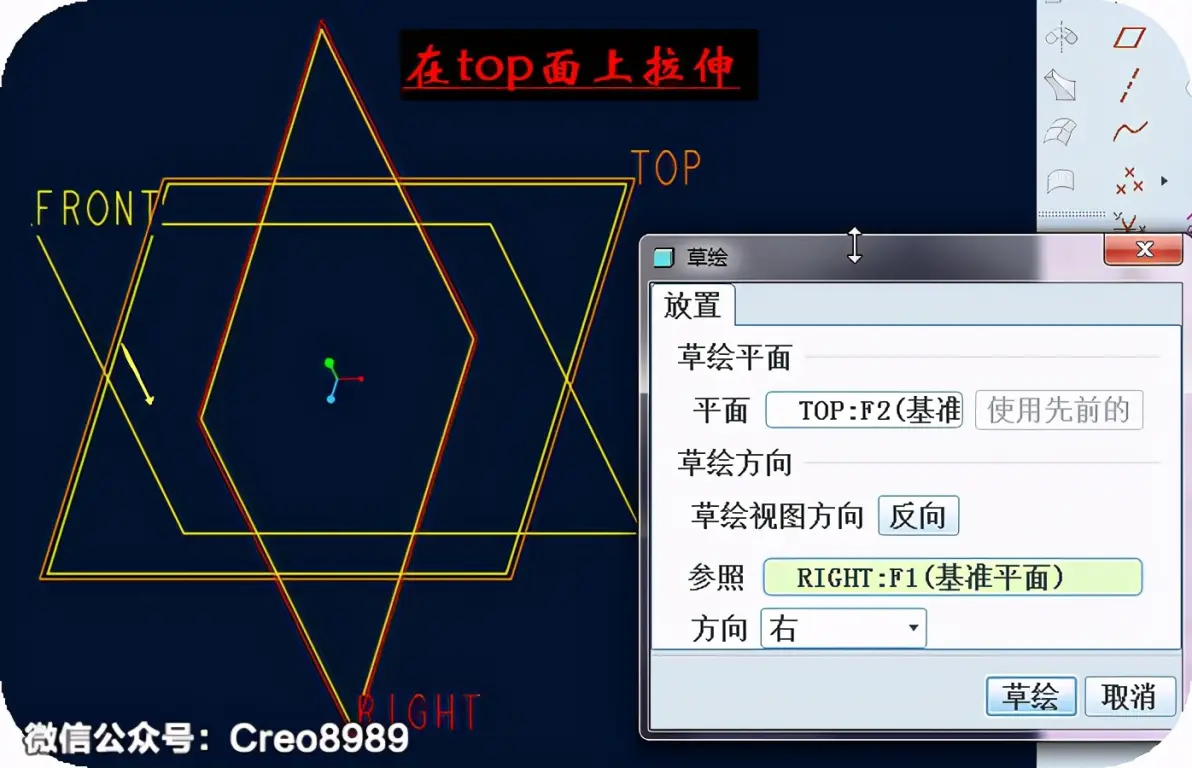

2、 在Top面上拉伸一个圆柱。

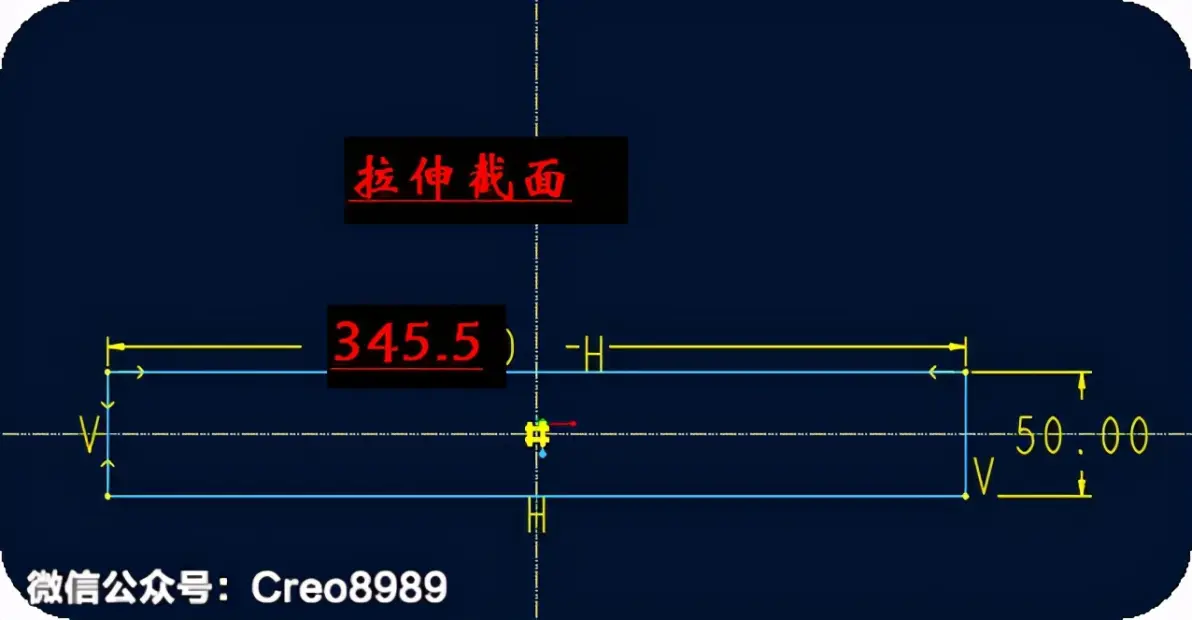

3、 草绘拉伸的截面。

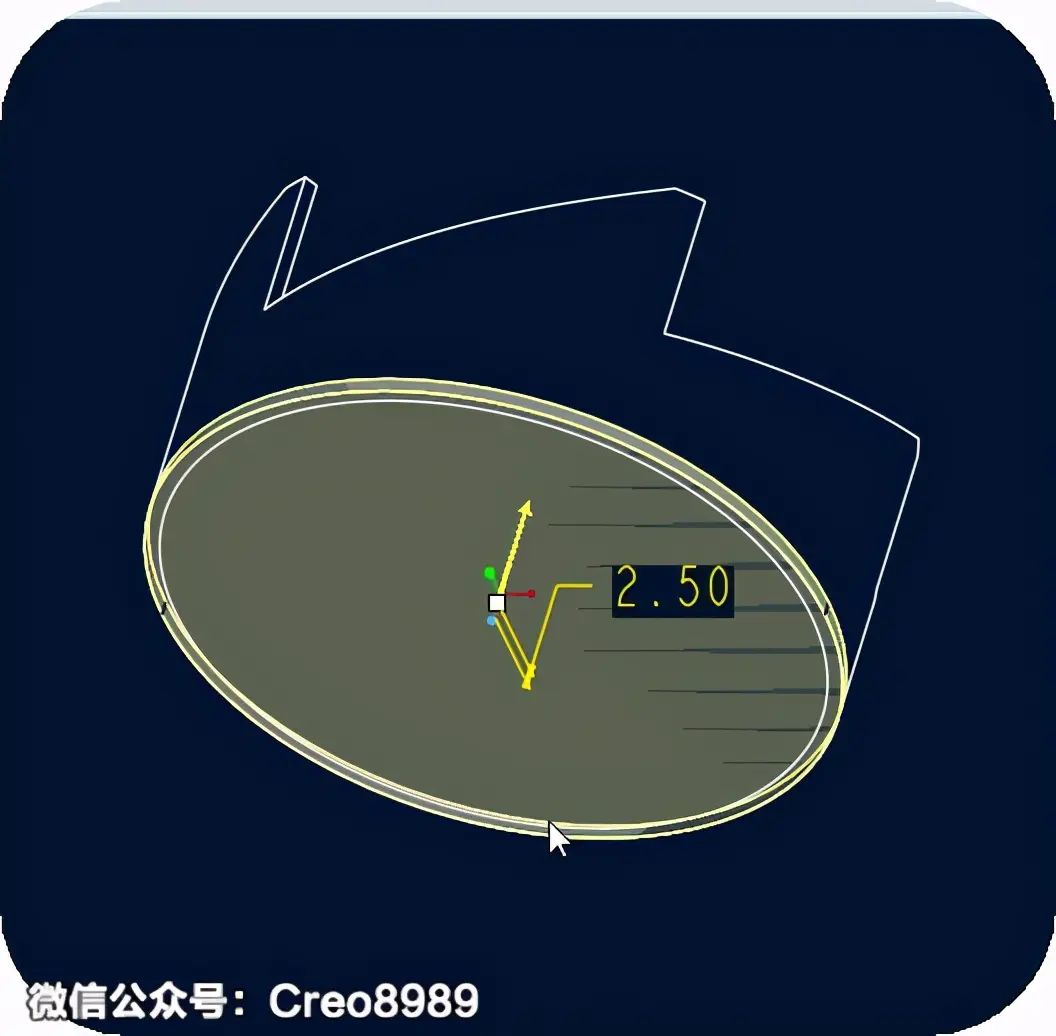

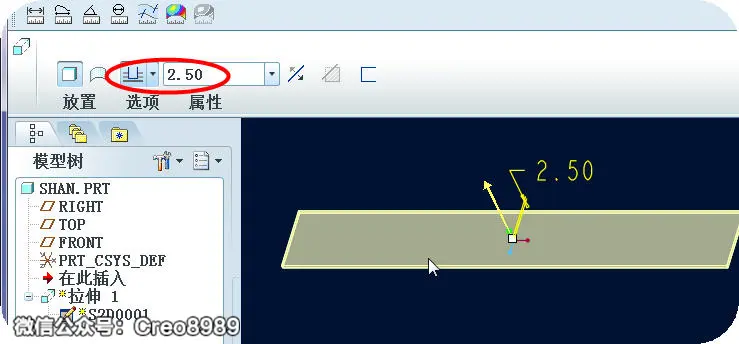

4、 拉伸的高度为2.5。

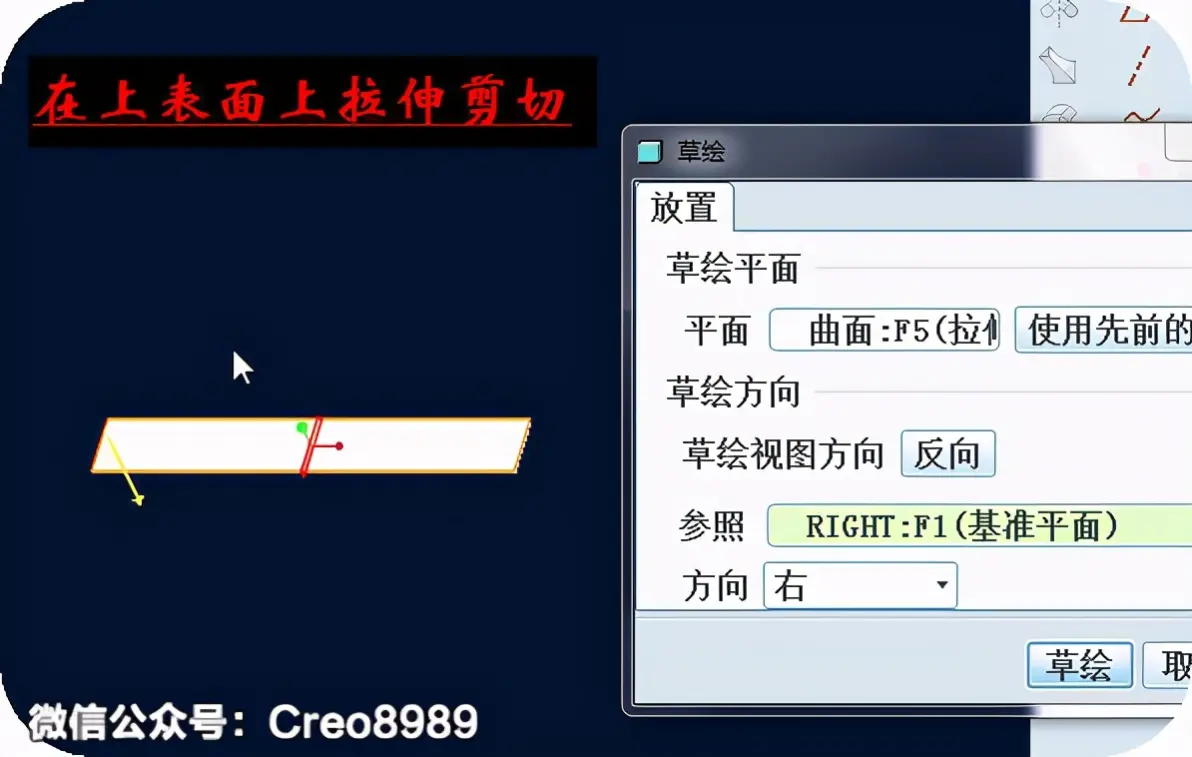

5、 在上一步创建好的拉伸上表面上继续拉伸。

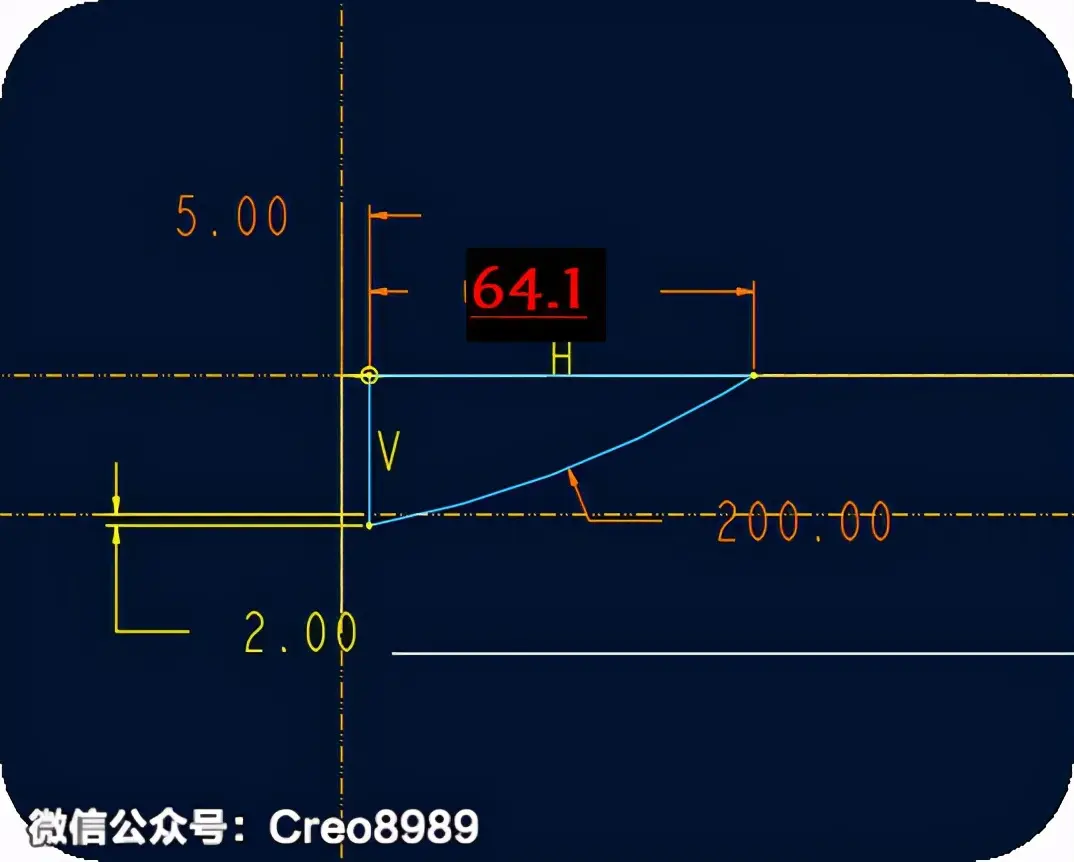

6、 草绘拉伸的截面。

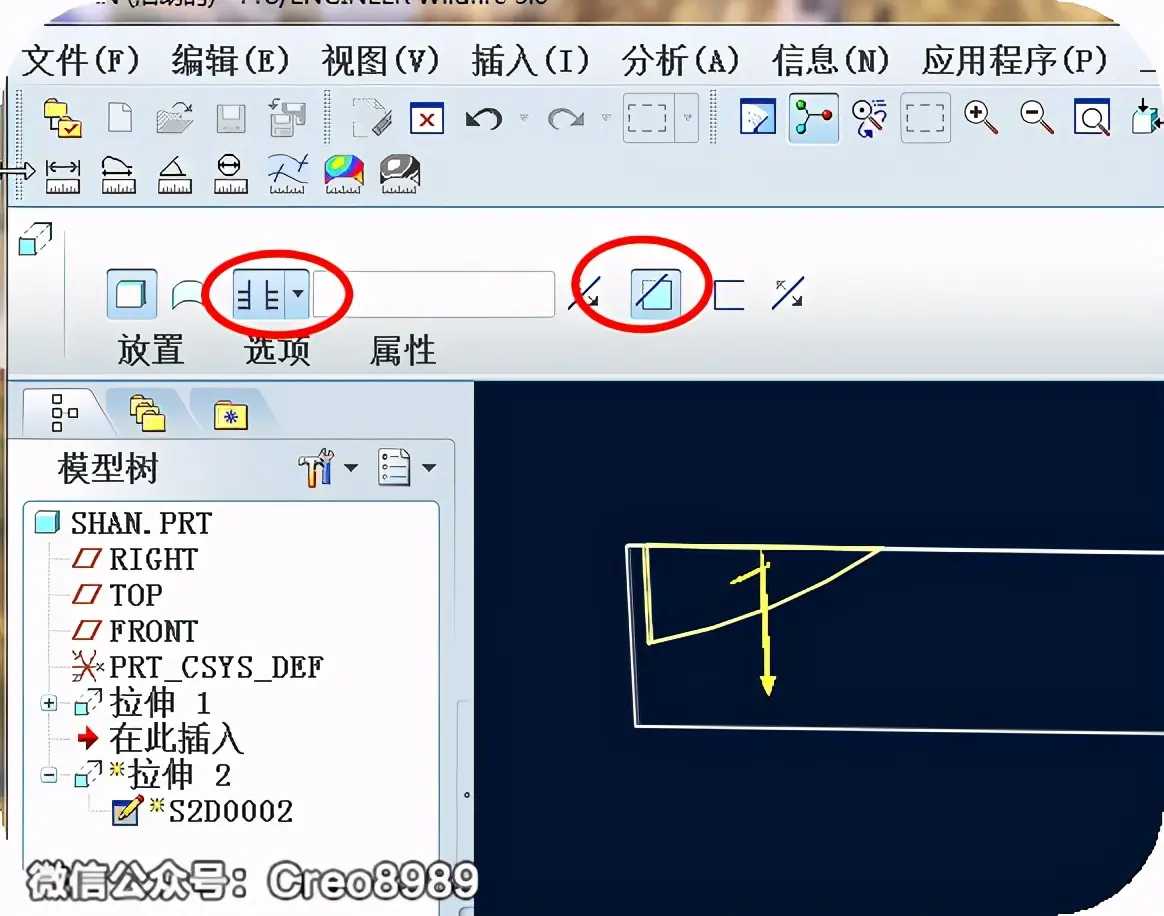

7、 拉伸切除。
8、 得到的切口 。

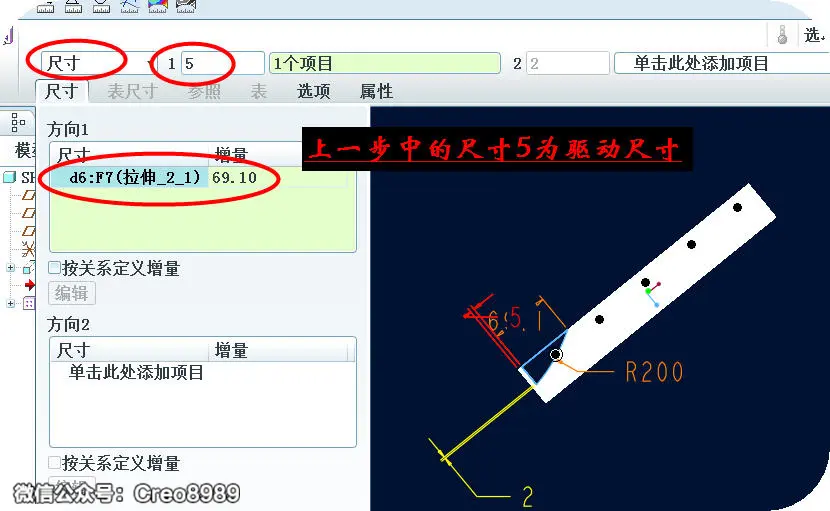

9、 对上一步得到的切口进行阵列操作。

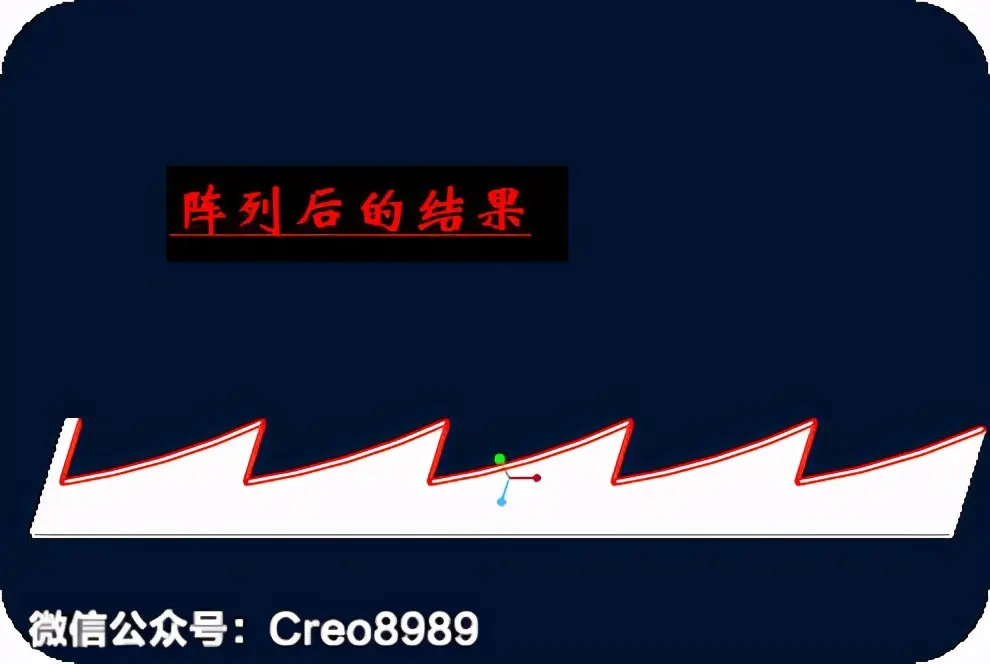

10、 阵列后的结果。

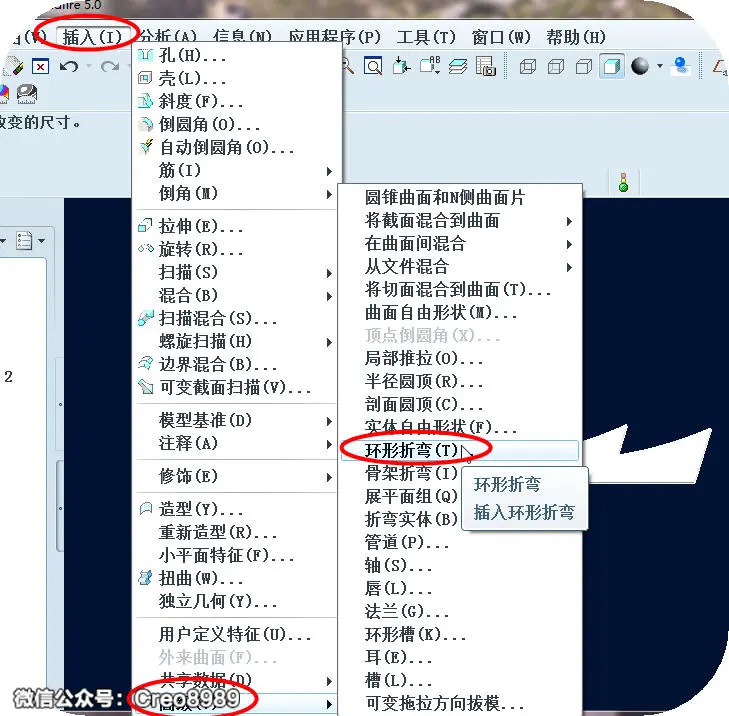

11、 创建环形折弯特征。

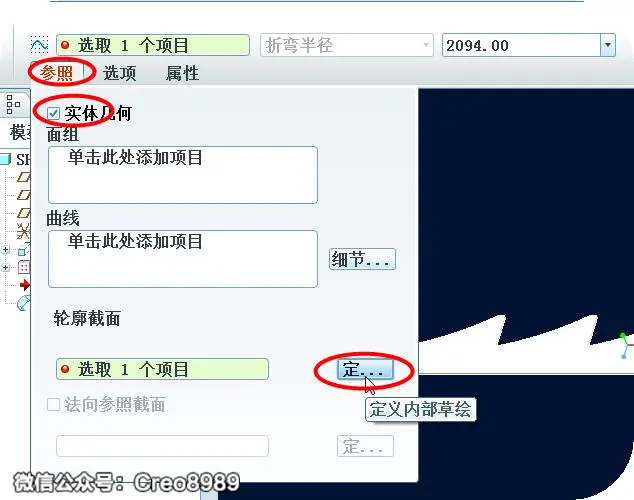

12、 在“参照”下，勾选“实体几何”，并开始草绘。

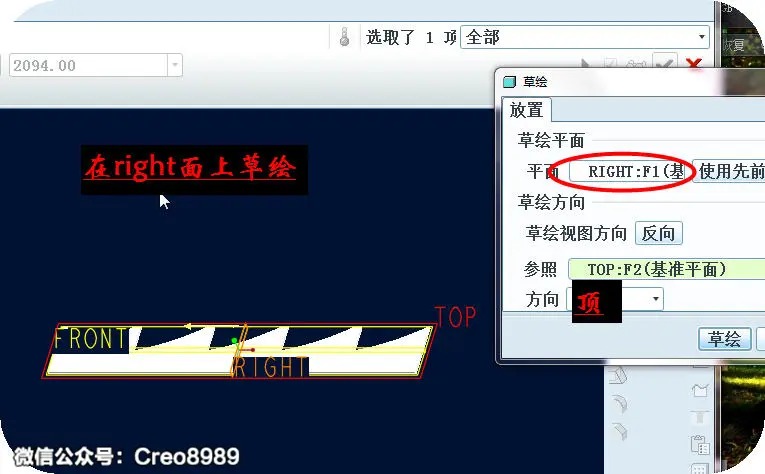

13、 草绘在right面上。

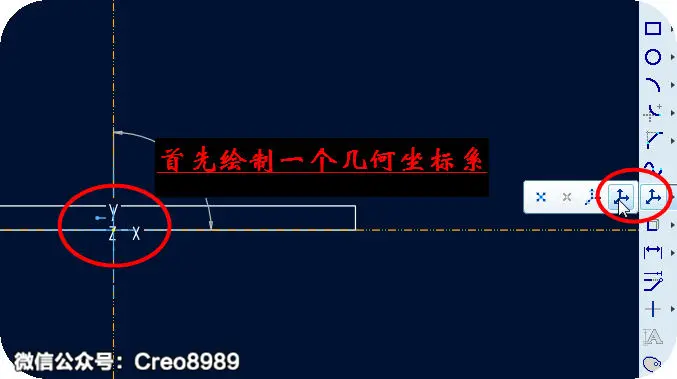

14、 注意，这里首先要草绘一个几何坐标系。

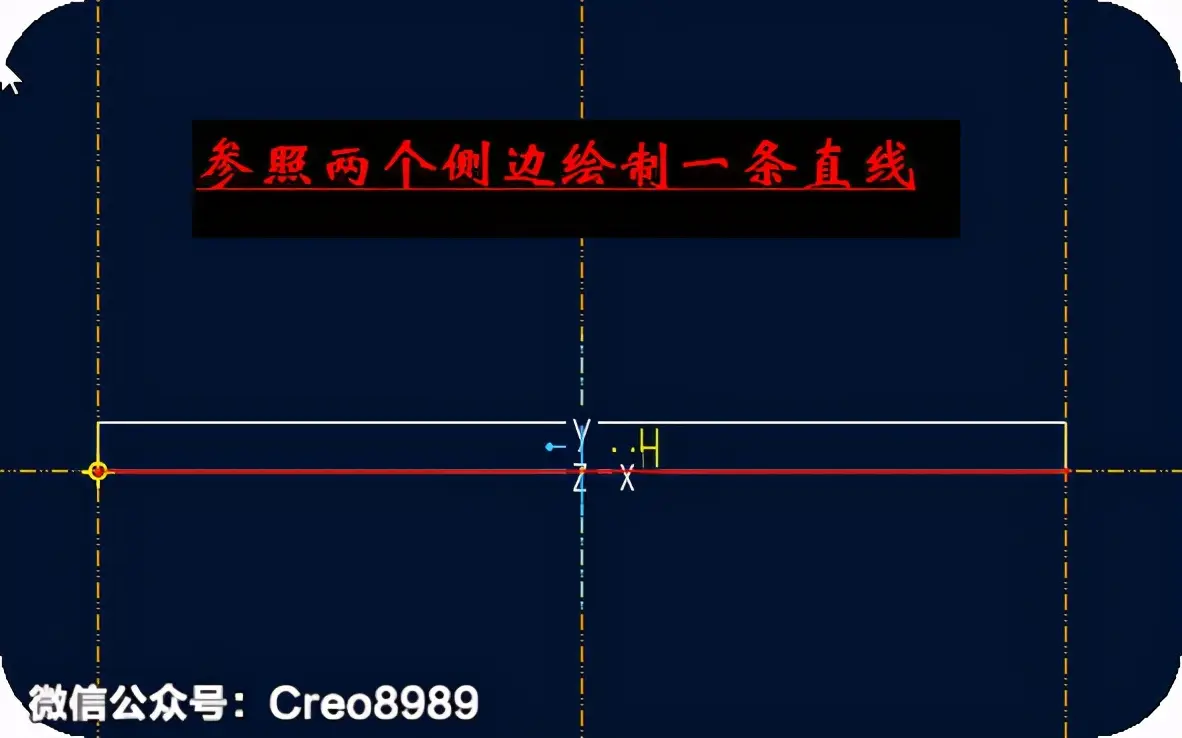

15、 参照侧边，草绘一直线。

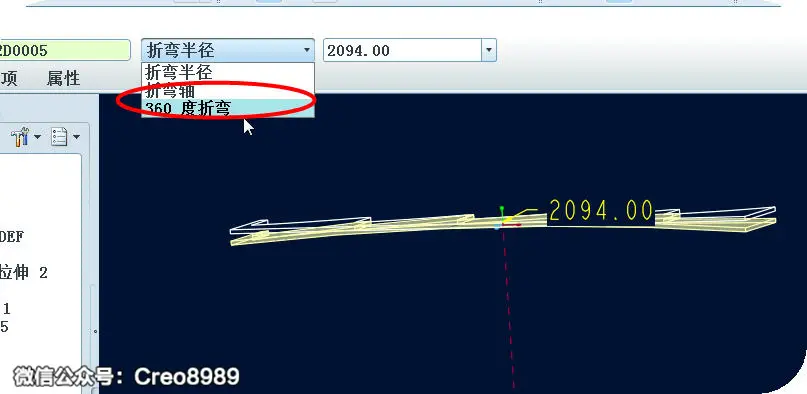

16、 选择折弯方式为“360度折弯”。

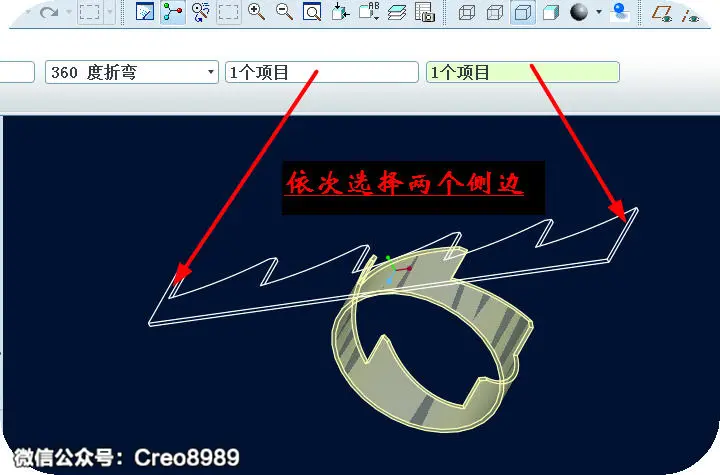

17、 选择首尾两个侧面相贴合。
18、 确定之后得到环形折弯的特征。

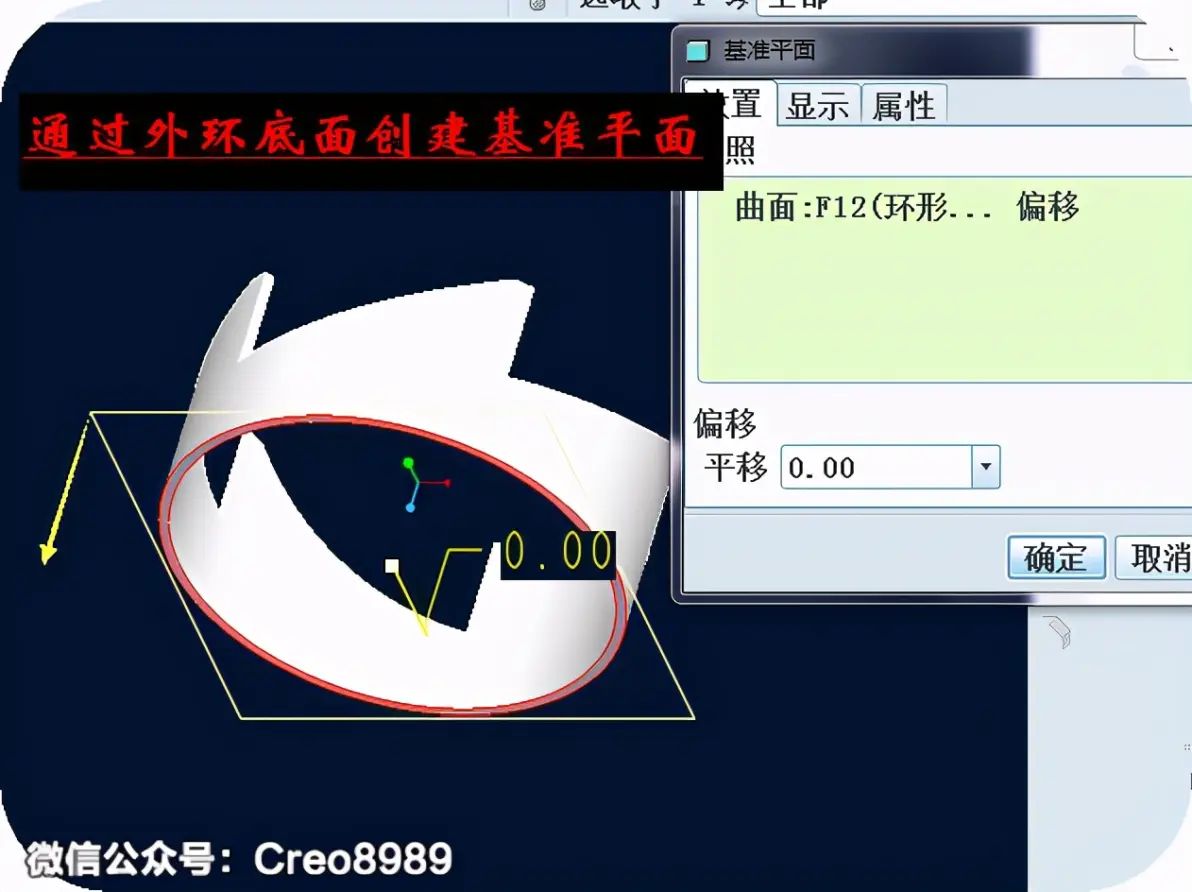

19、 参照外环的底面，创建基准平面。
20、 在上一步创建的基准平面上创建拉伸特征。

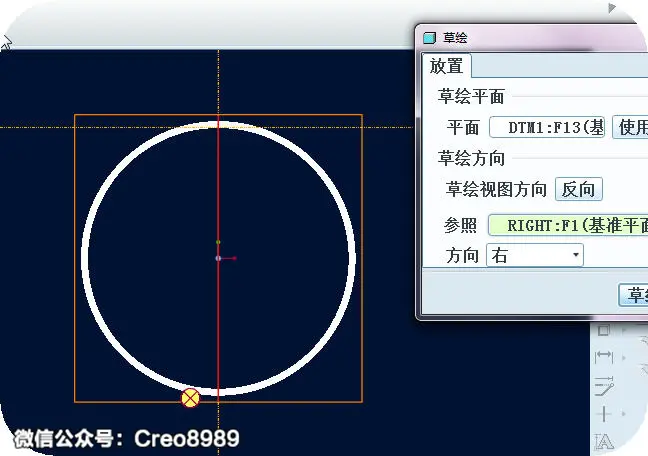

21、 草绘和外环直径相同的圆。
22、 向上拉伸高度为2.5 。
23、 对内侧棱边倒圆角。

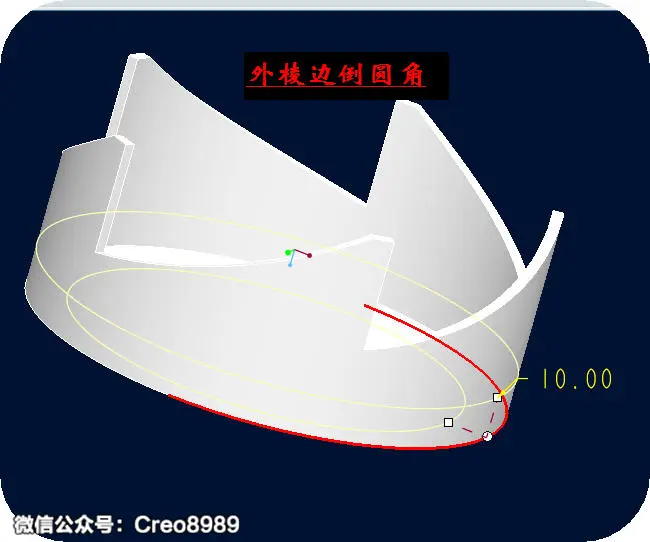

24、 对外侧棱边倒圆角。

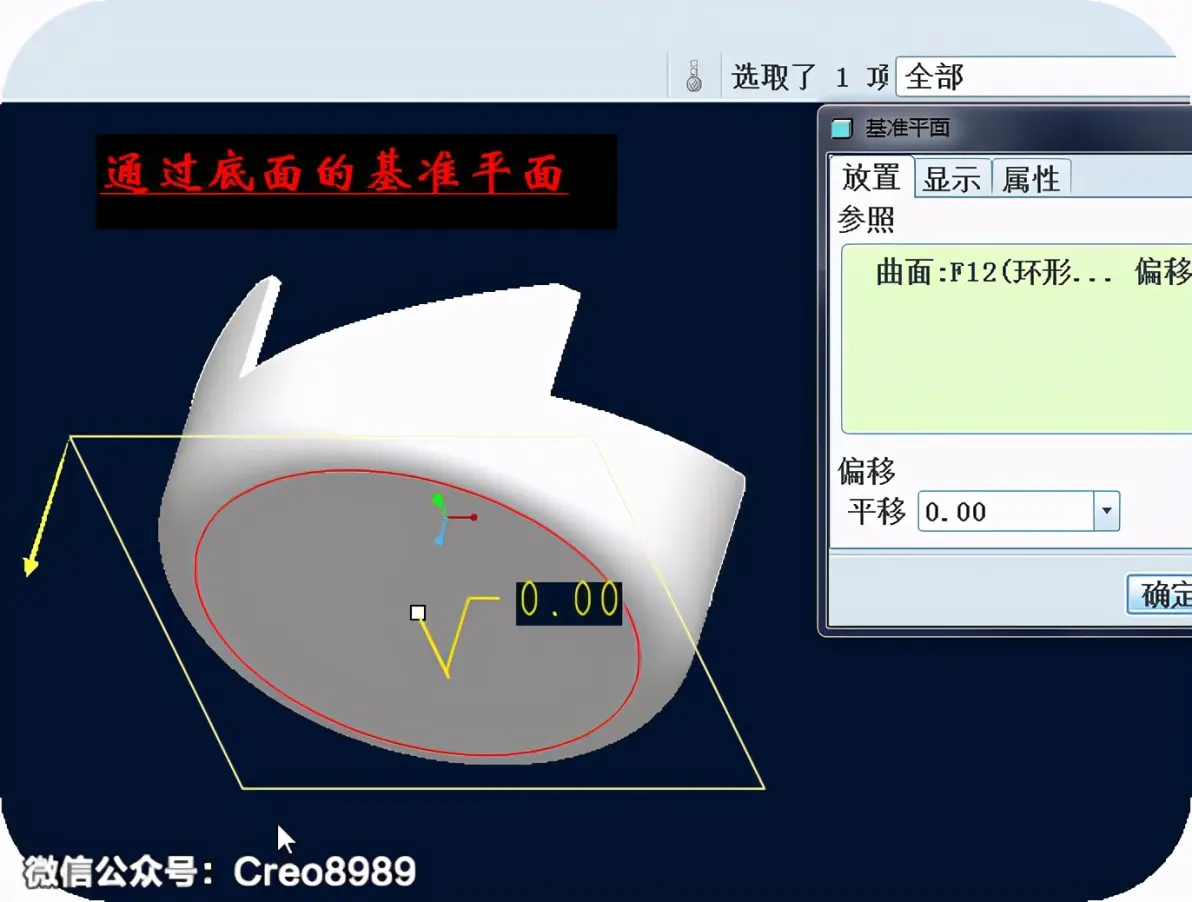

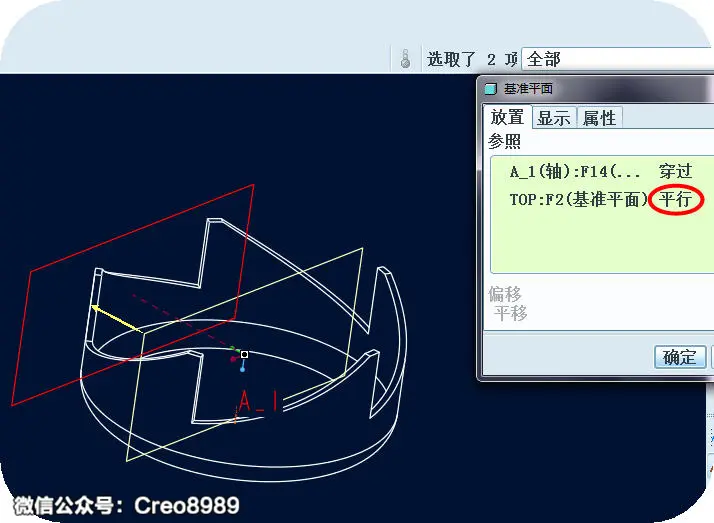

25、 创建通过底面的基准平面。
26、 创建基准平面。

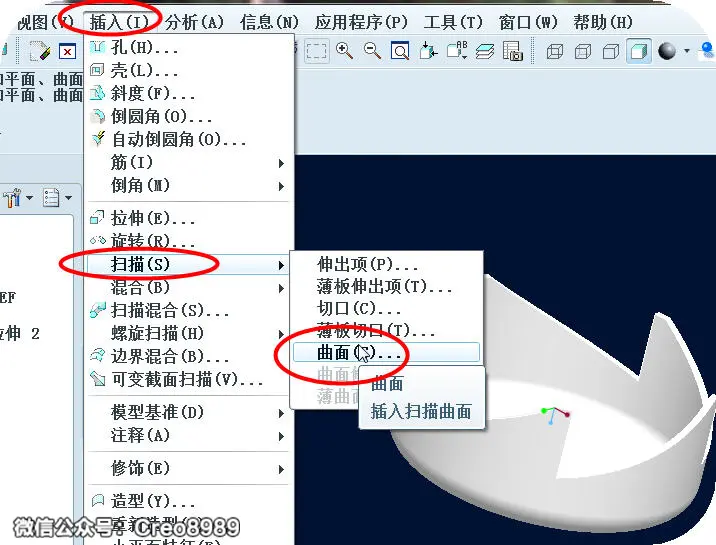

27、 创建扫描曲面特征。

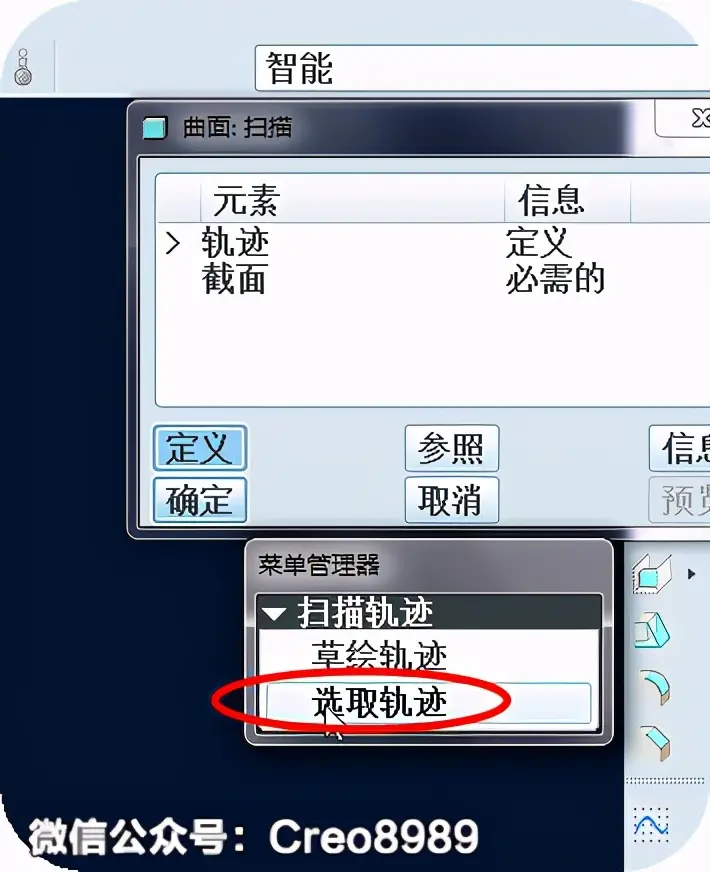

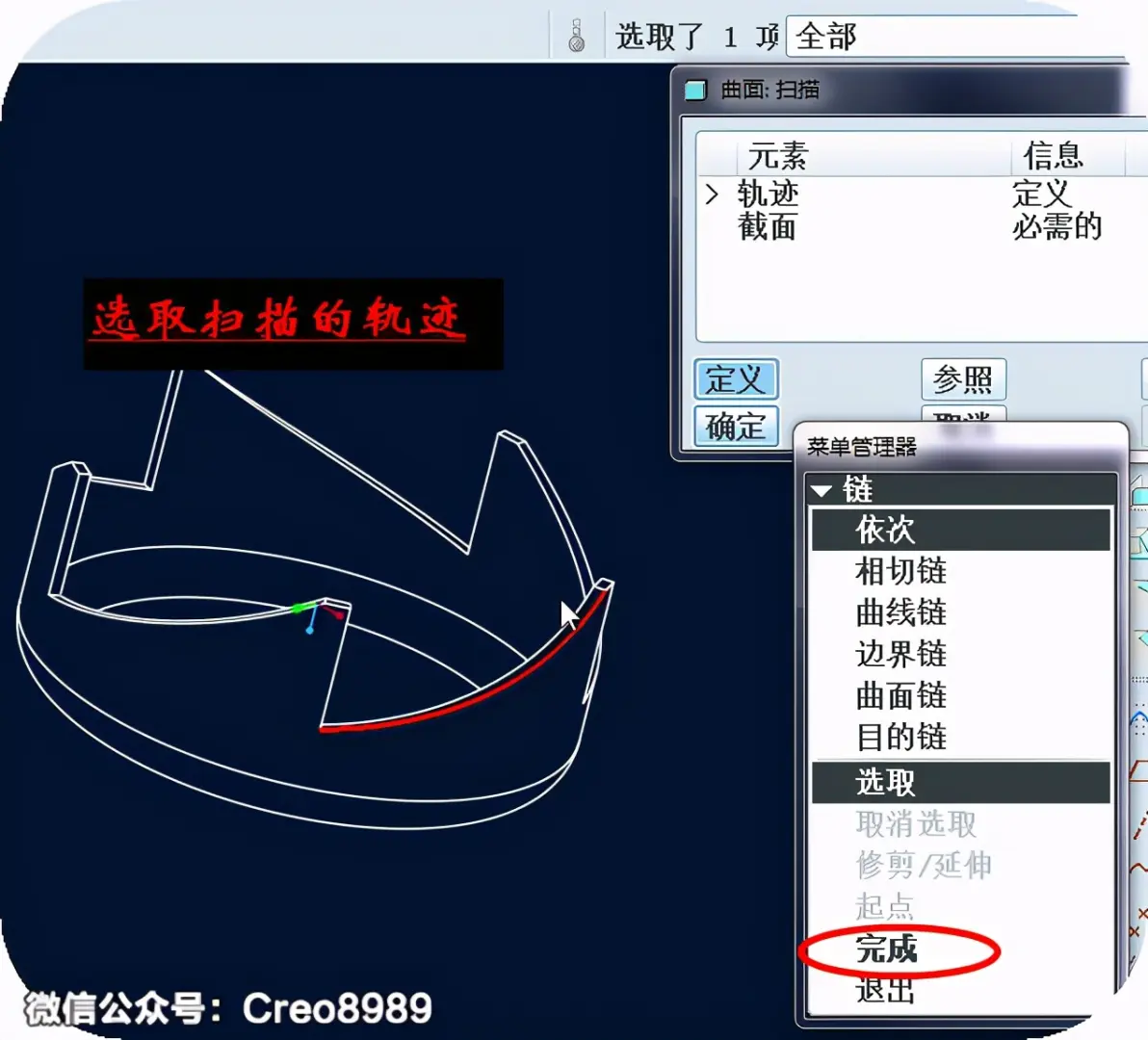

28、 这里是选取扫描的轨迹。
29、 扫描轨迹。

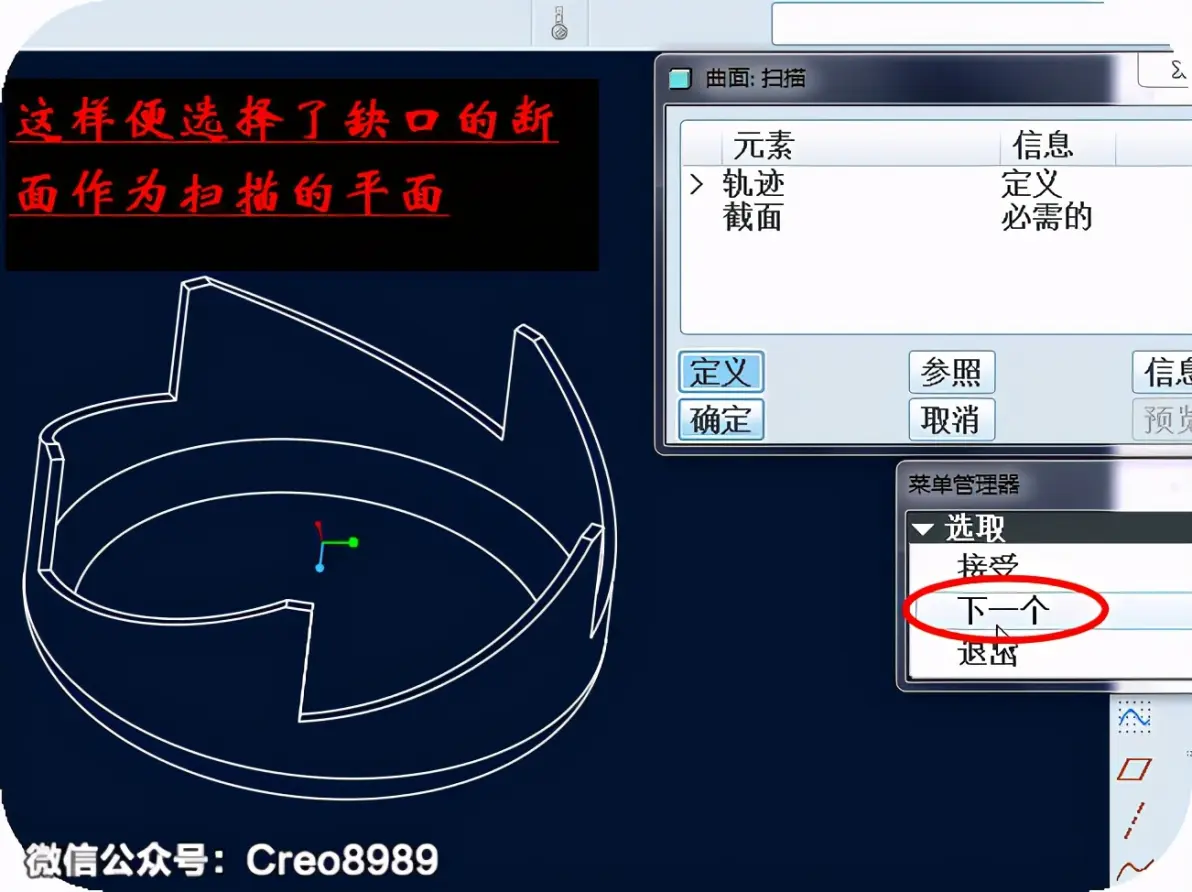

30、 选择“下一个”。

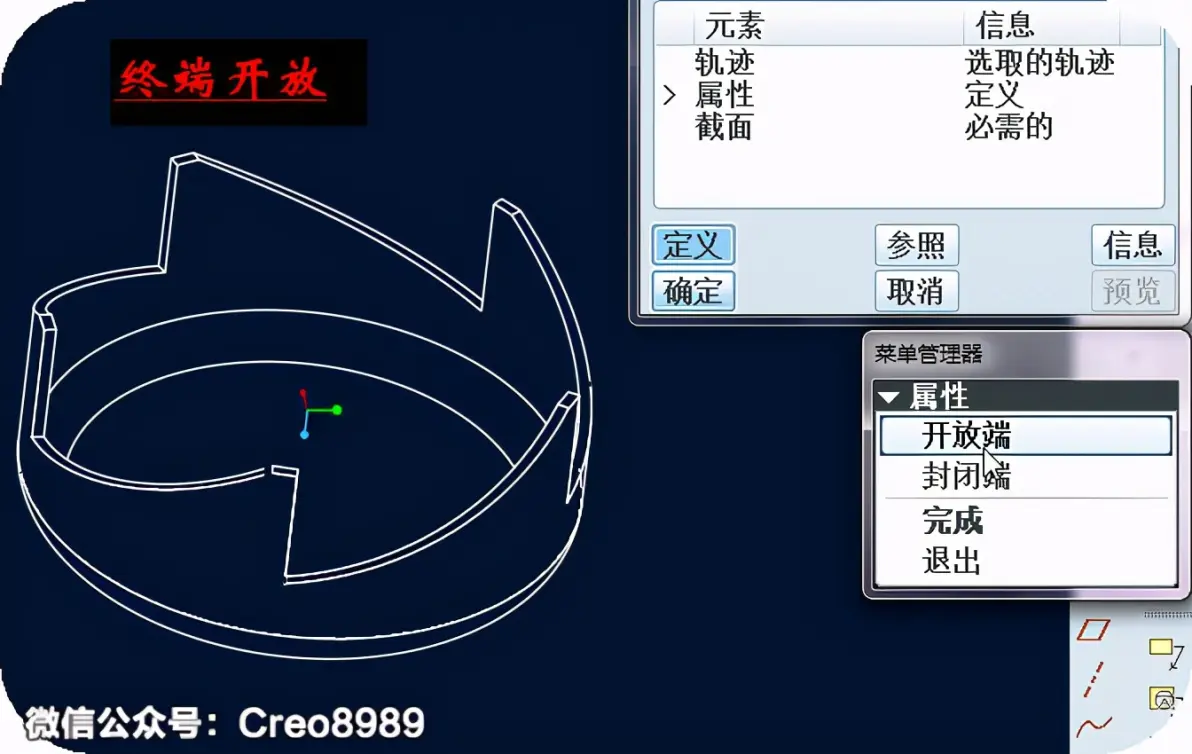

31、 终端开放。

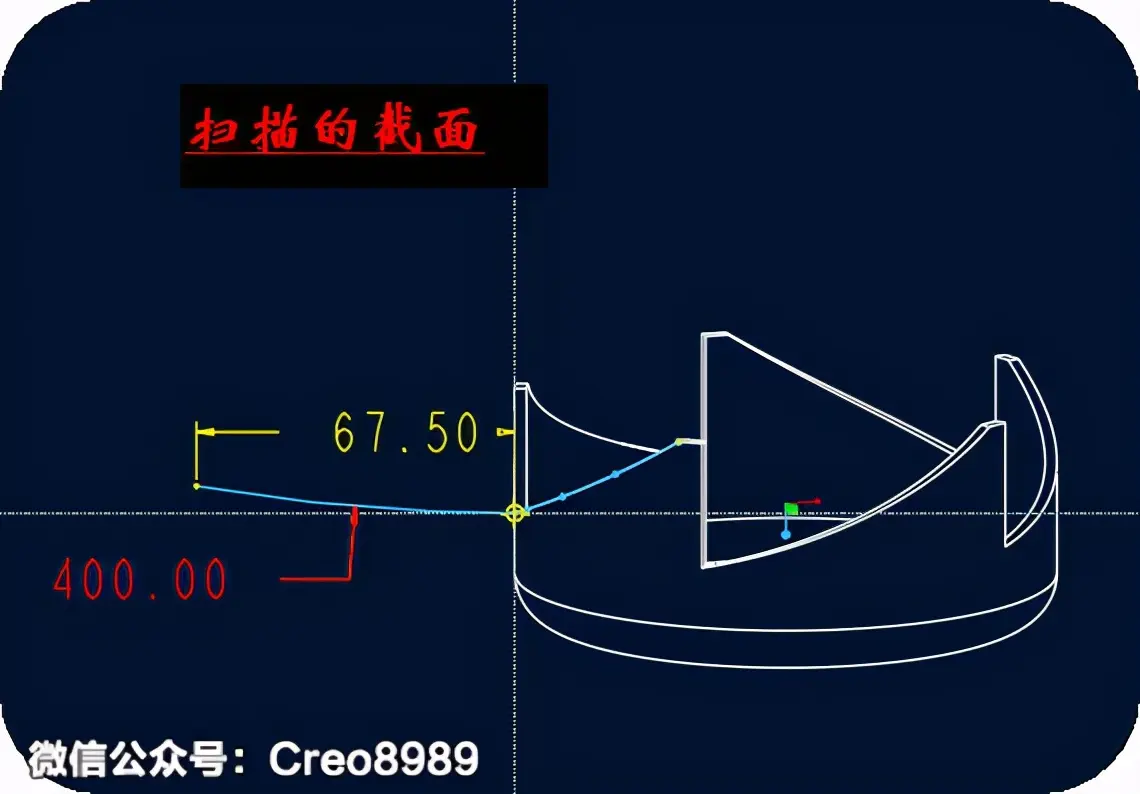

32、 绘制扫描的截面。

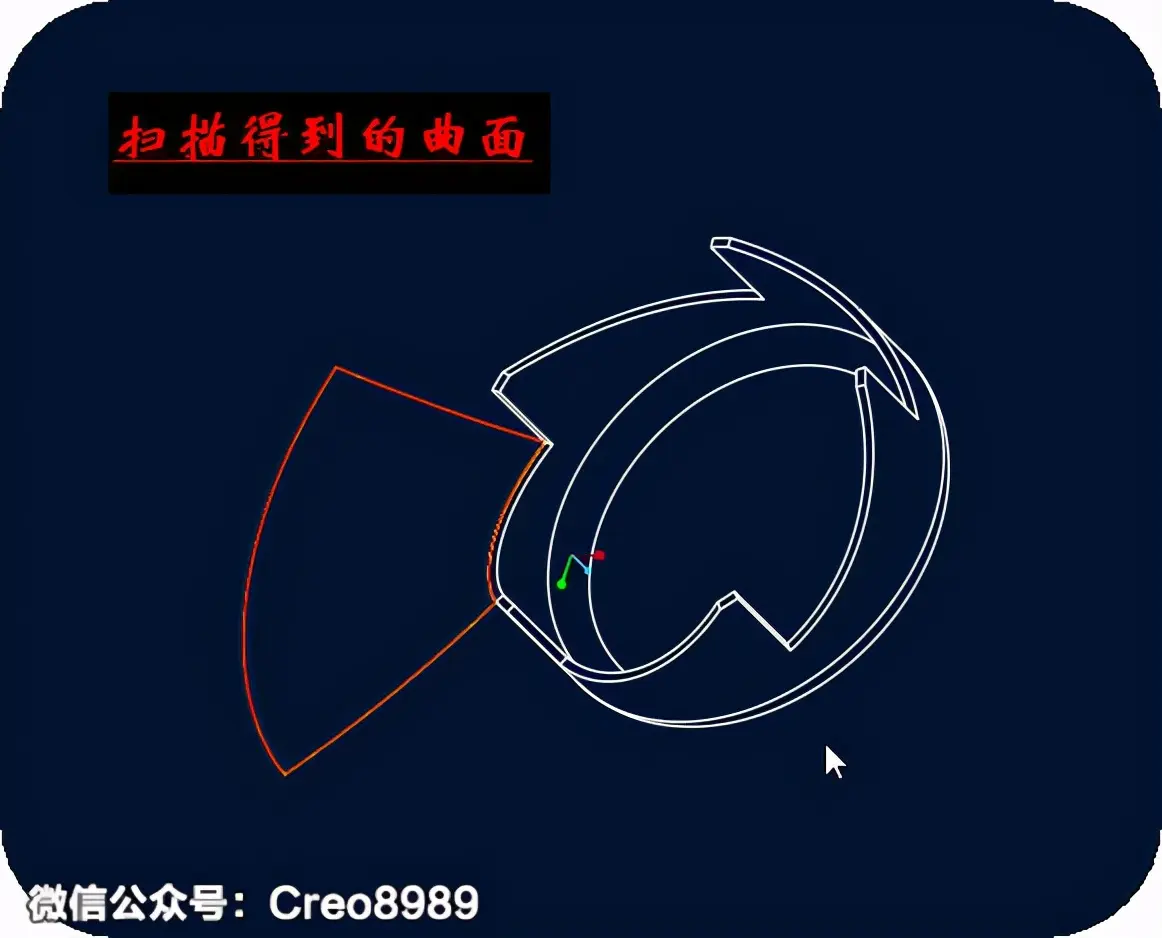

33、 得到的扫描截面。

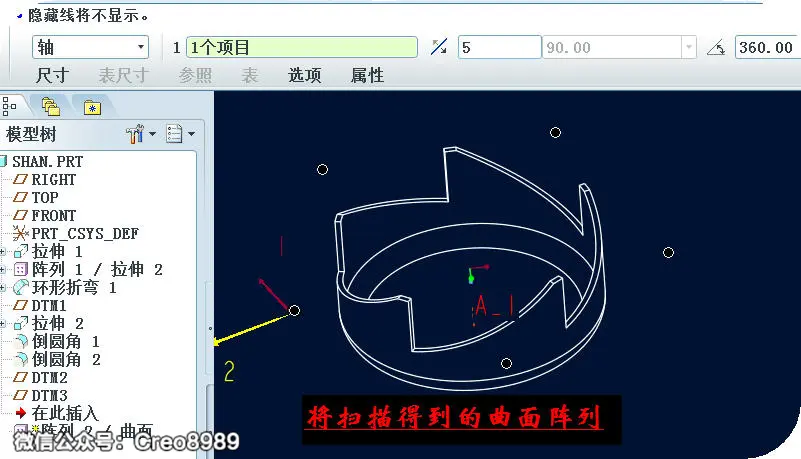

34、 阵列扫描后的曲面。

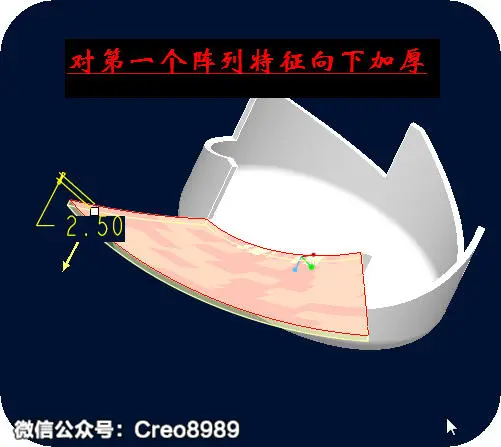

35、 加厚第一个扫描截面。

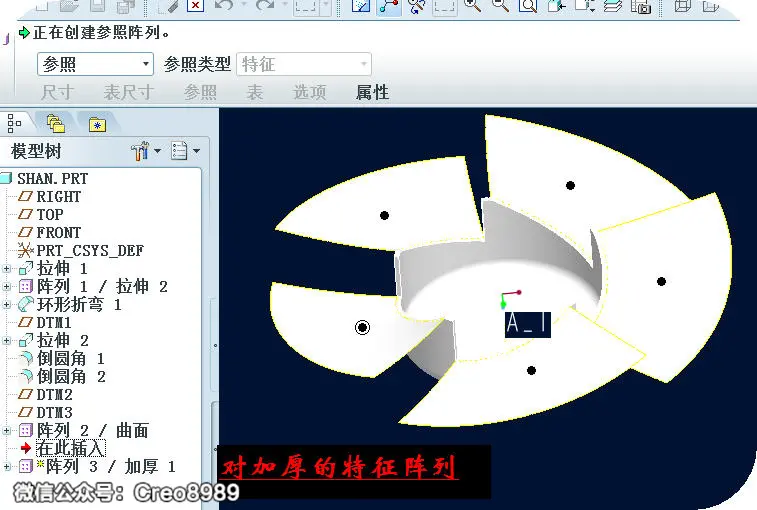

36、 阵列加厚后的特征。

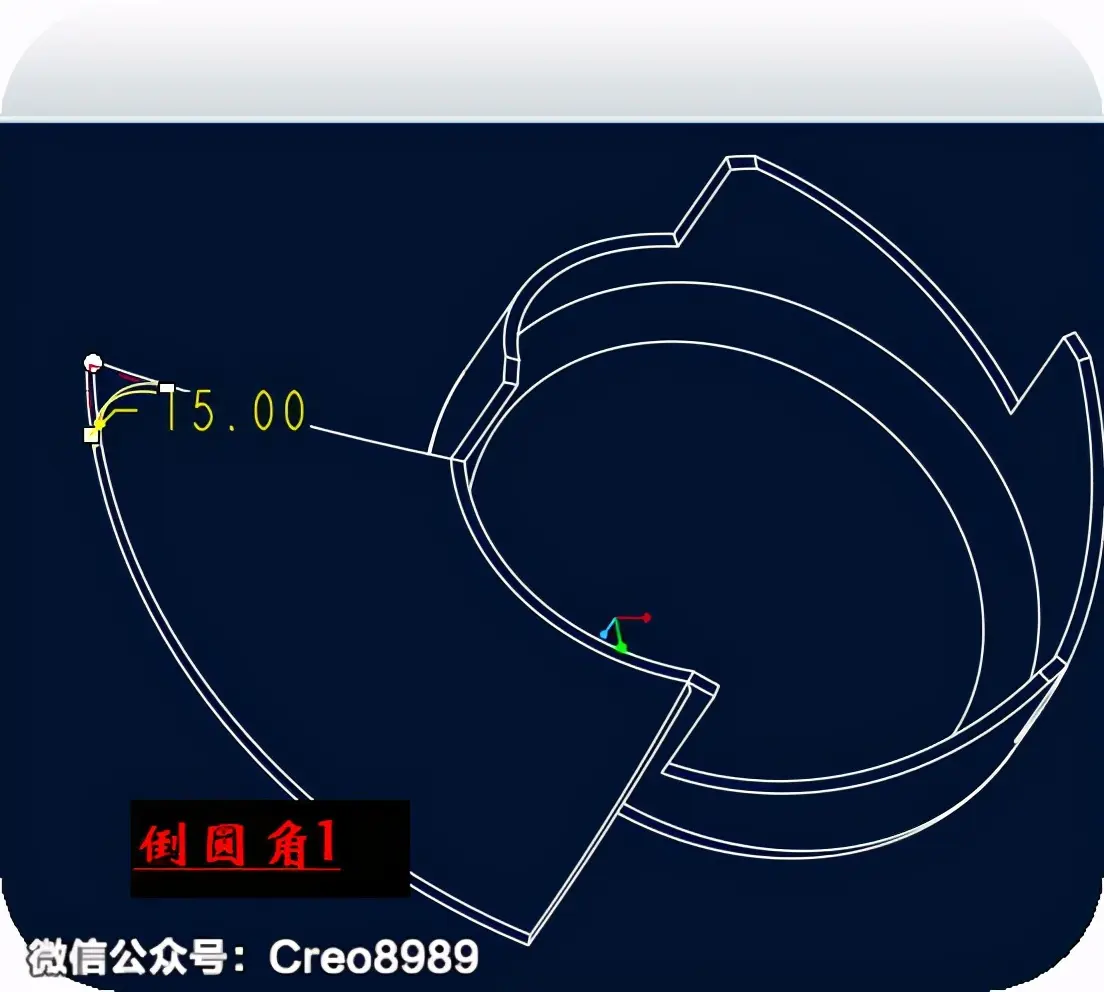

37、 倒圆角R15。

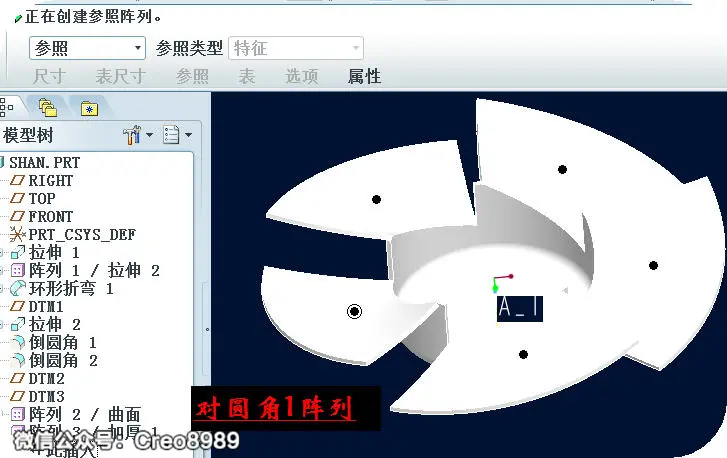

38、 对圆角进行阵列。
由于模型创建的比较详细，未完部分下节详讲……
