今天我们来讲解一下风扇开关的创建过程。
效果图：

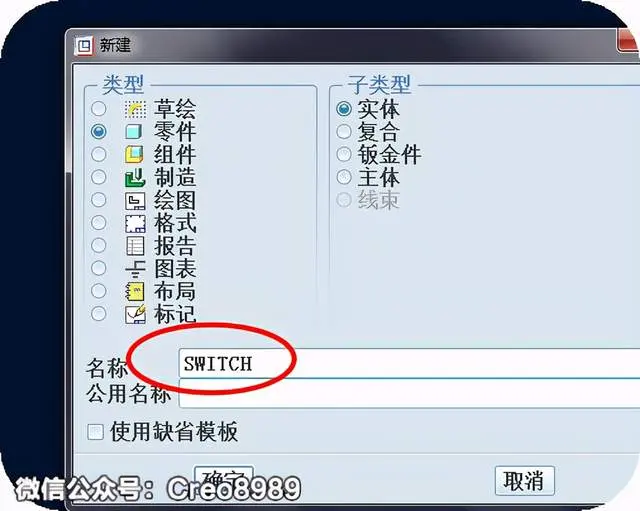

1、 新建零件。

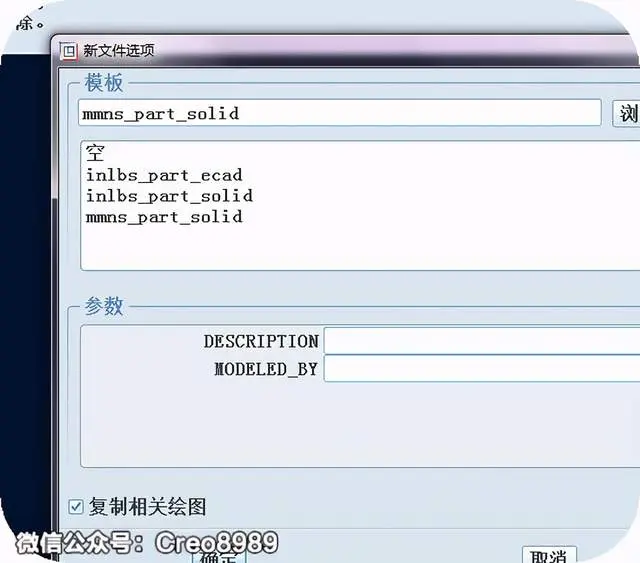

2、 选择模板。

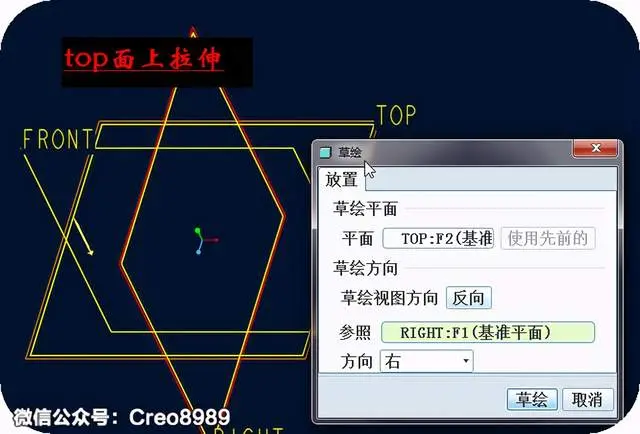

3、 在Top面上创建拉伸特征。

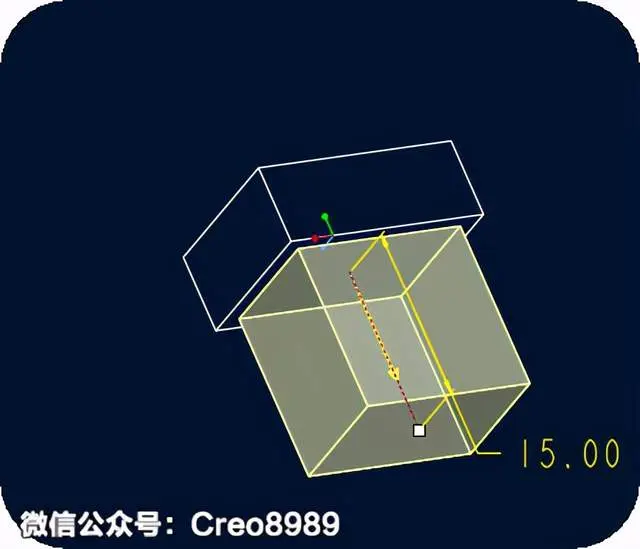

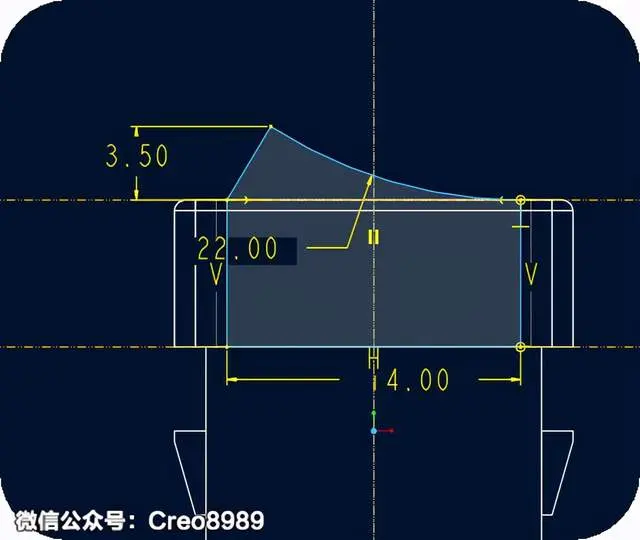

4、 草绘拉伸的截面。

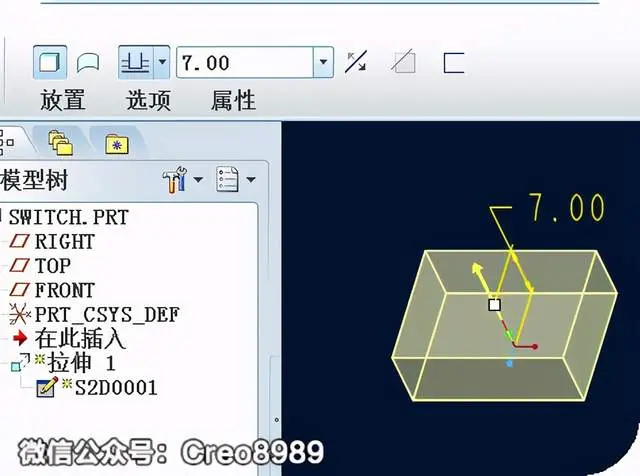

5、 拉伸高度为7。

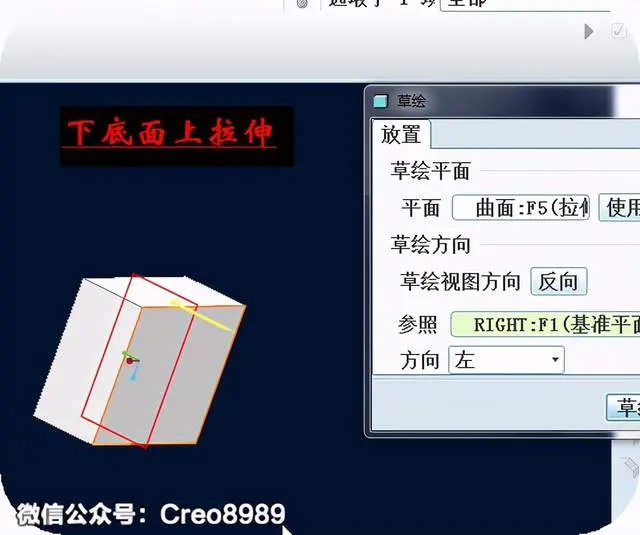

6、 在开关面板的下底面上创建拉伸特征。
7、 草绘截面。
8、 高度为15。

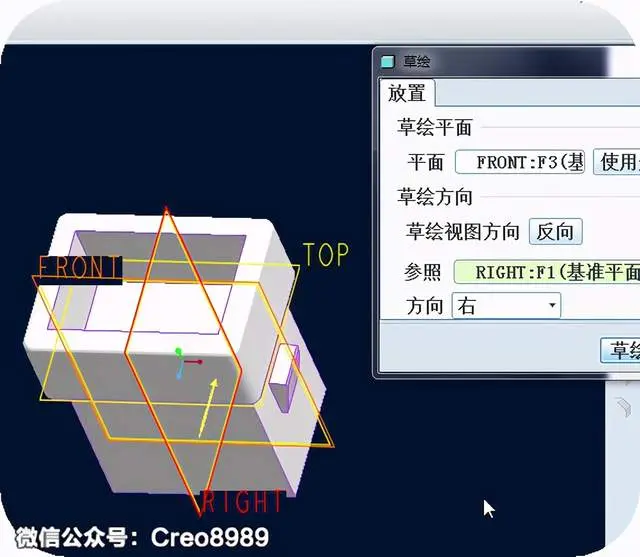

9、 在Front面上拉伸。
10、 拉伸截面。

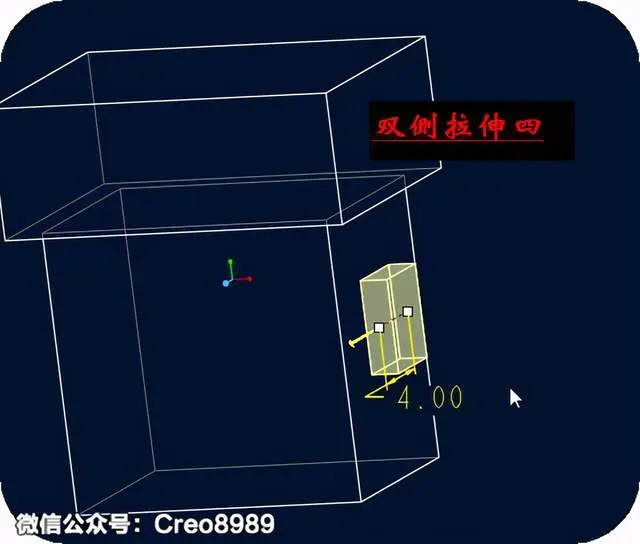

11、 双侧拉伸厚度为4.。

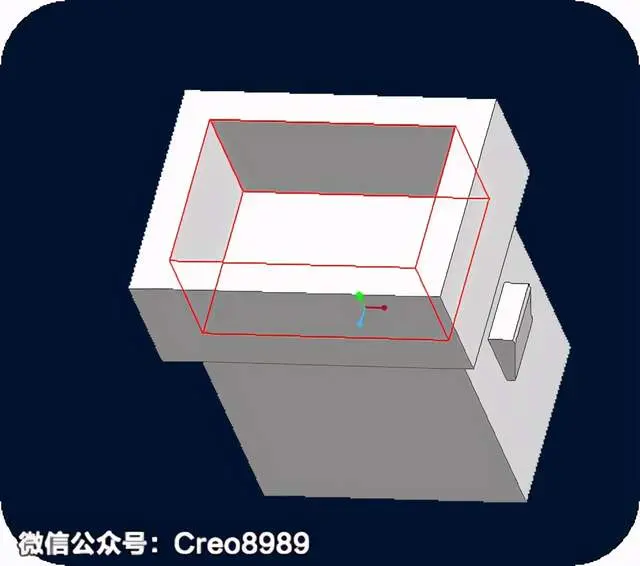

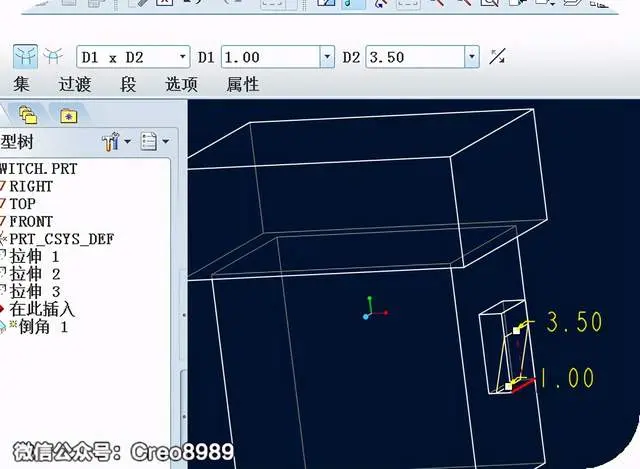

12、 倒斜角。
13、 镜像。

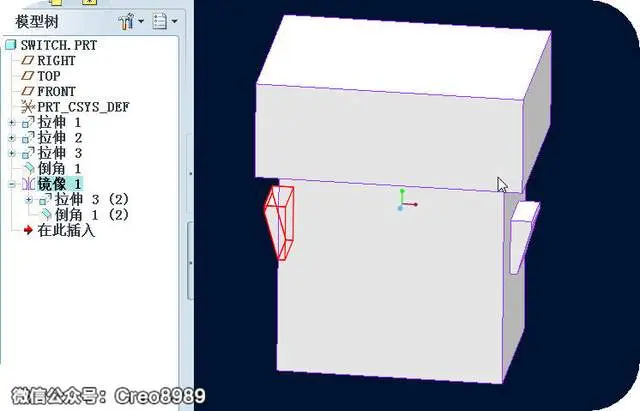

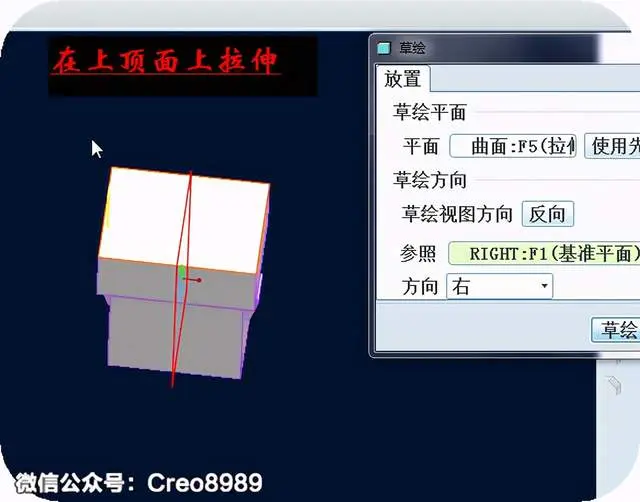

14、 在上顶面上拉伸。
15、 拉伸截面。

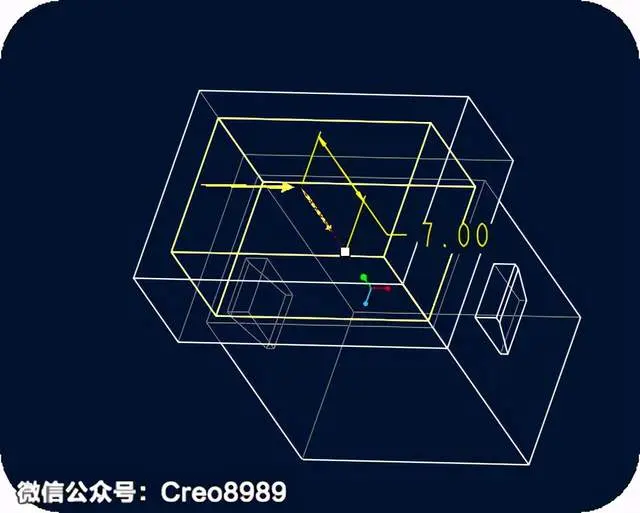

16、 向下拉伸高度为7，切除材料。
17、 拉伸切除之后的特征。

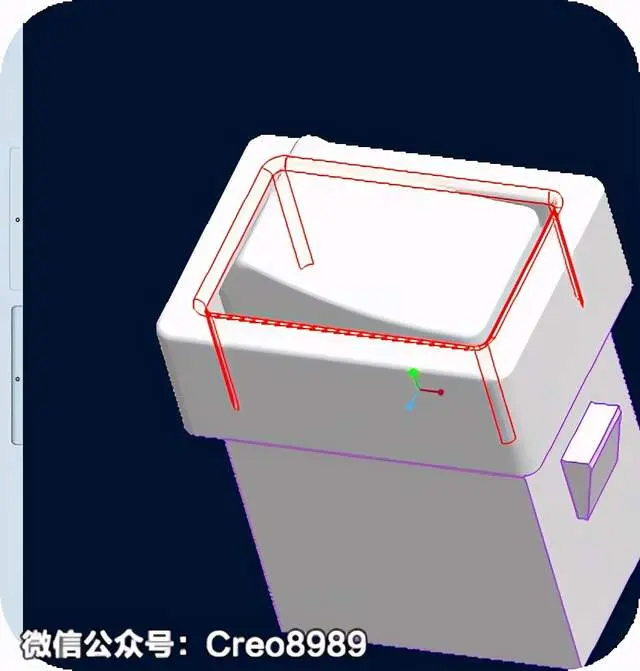

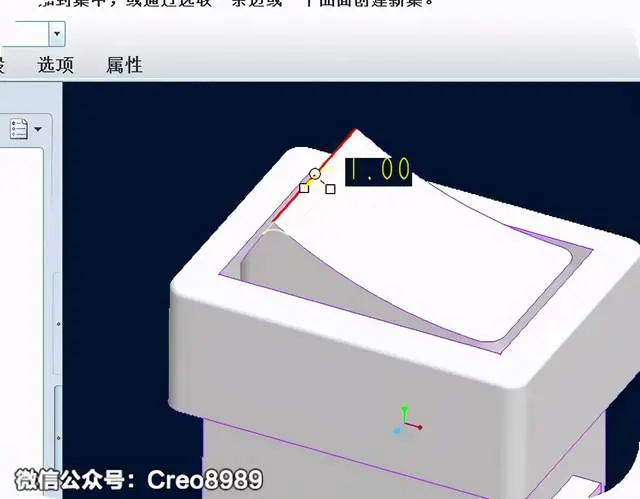

18、 倒圆角特征。
19、 再次倒圆角。

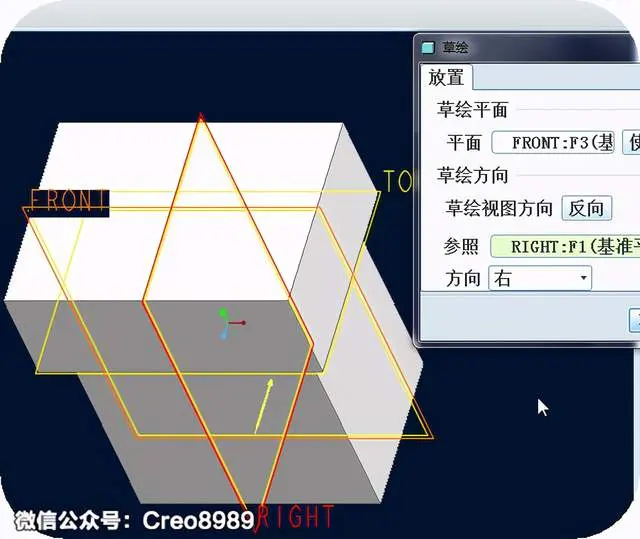

20、 在Front面上拉伸。
21、 草绘拉伸截面。

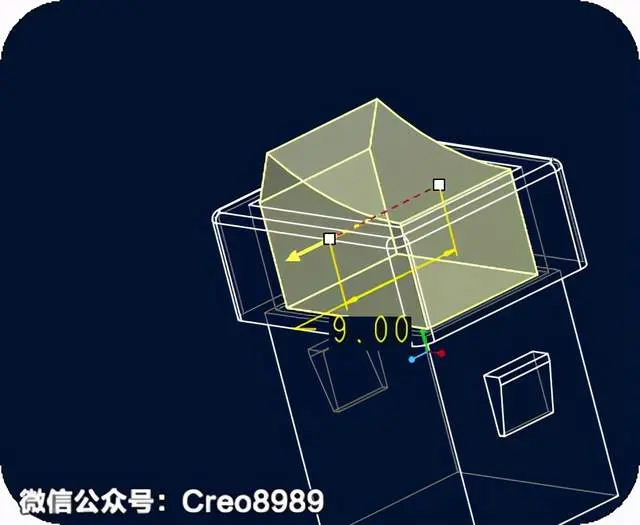

22、 前后拉伸厚度为9。
23、 拉伸之后的特征。

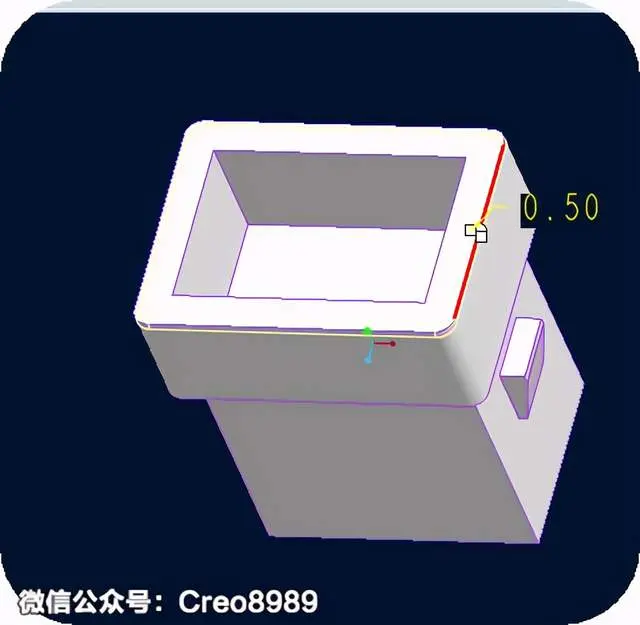

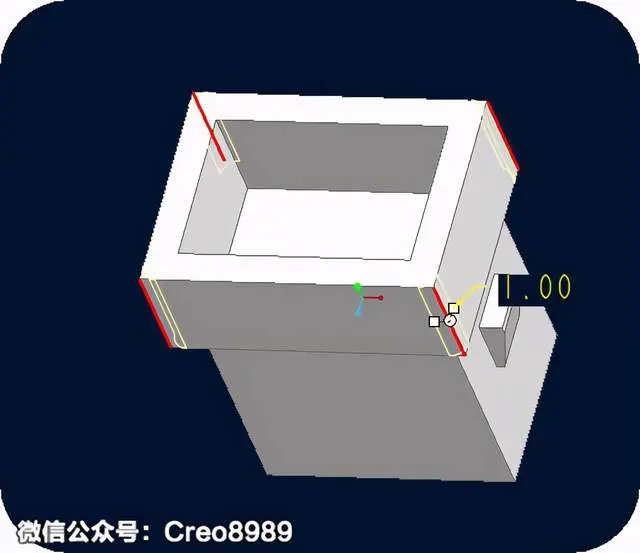

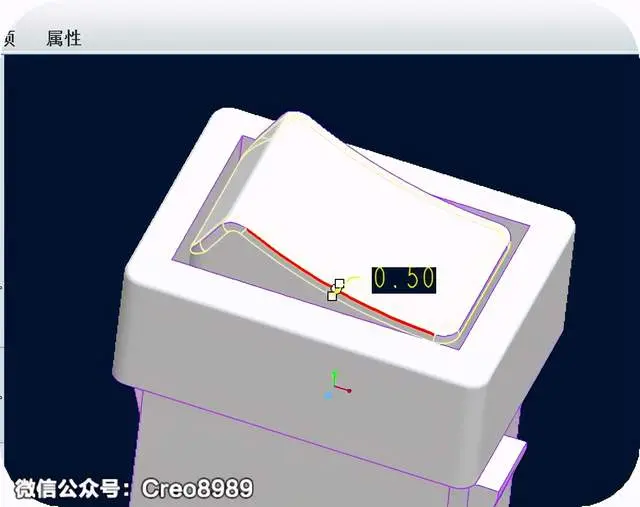

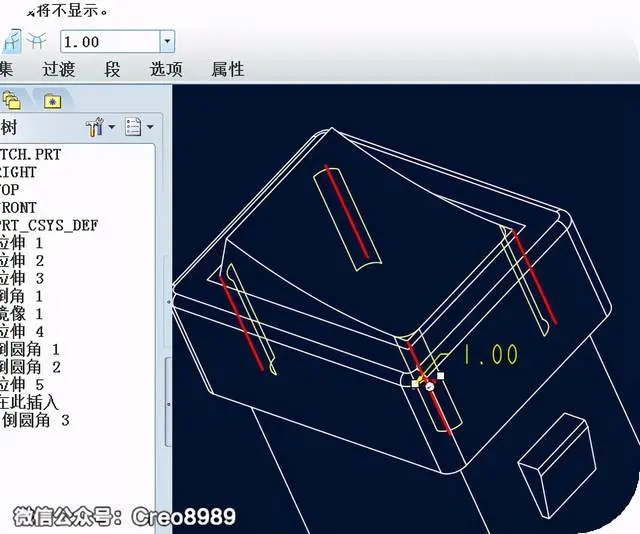

24、 倒圆角。
25、 再次倒圆角。
26、 重复倒圆角。

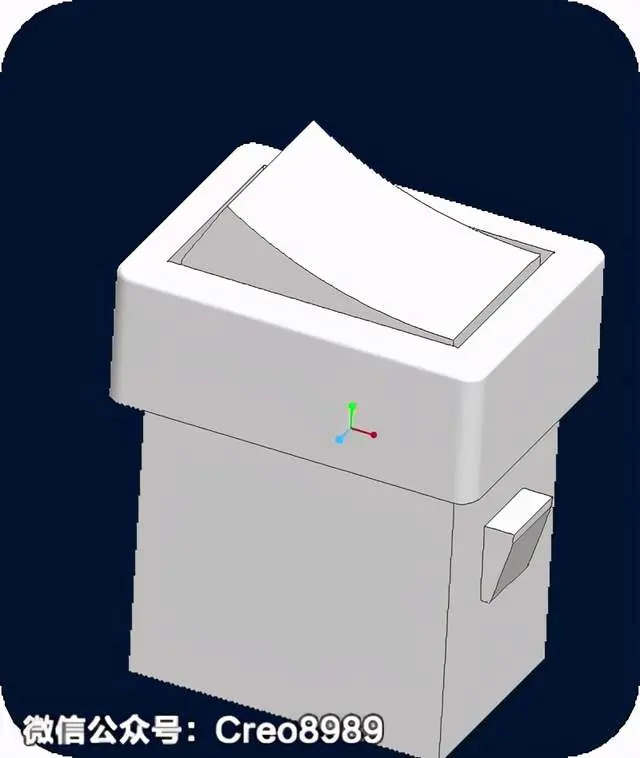

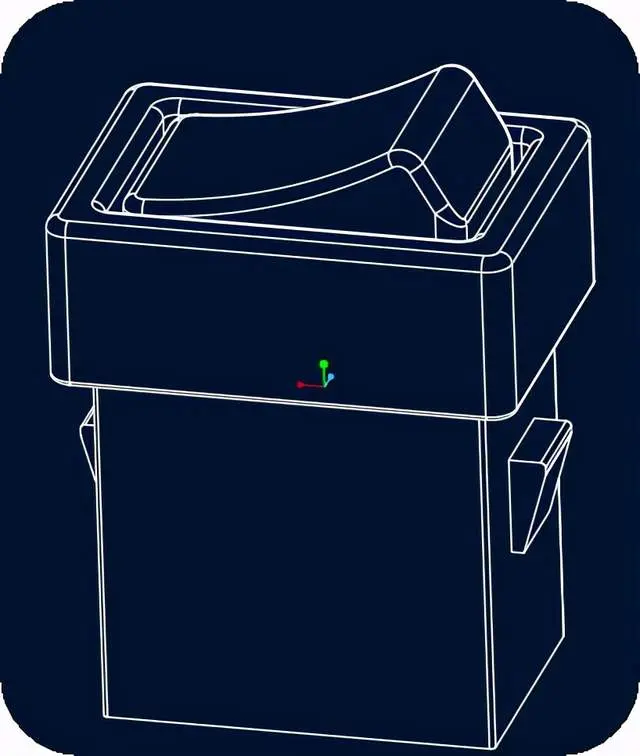

27、 最终得到的开关模型。
