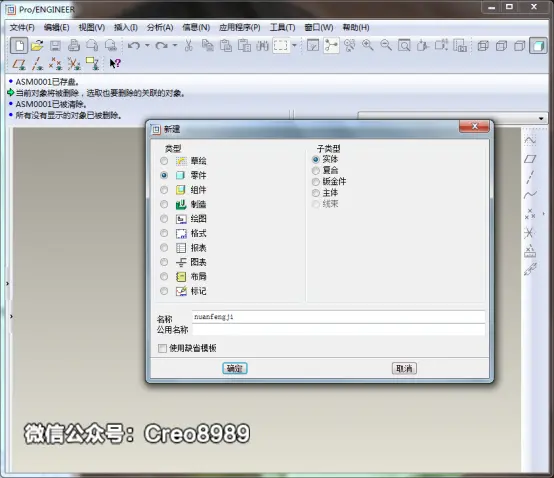

1、文件新建零件名称为nuanfengji，选择毫米制

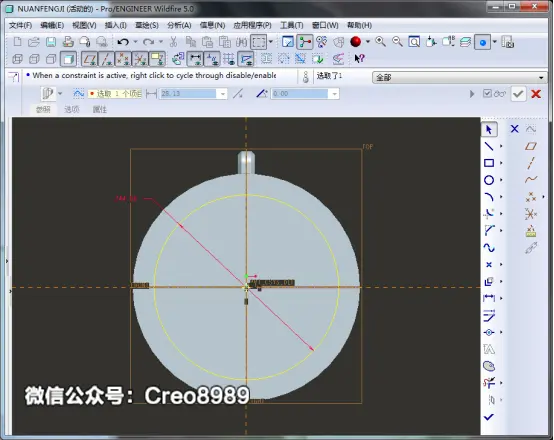

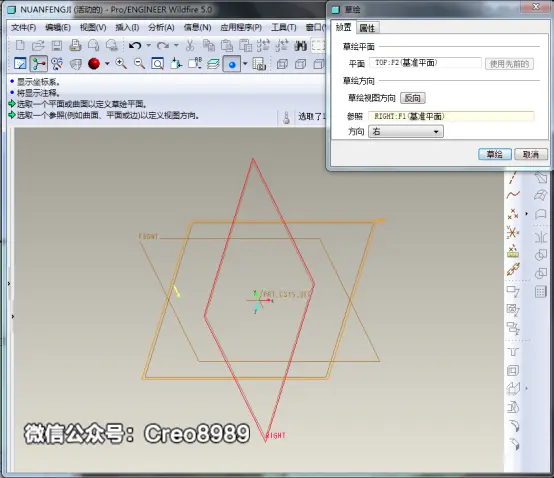

2、选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘
3、绘制如下的第一个草绘

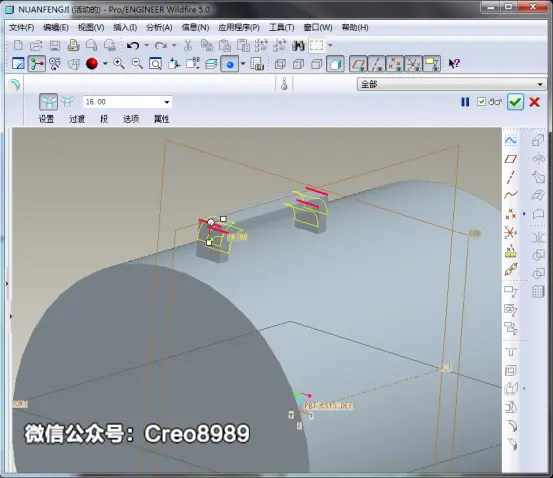

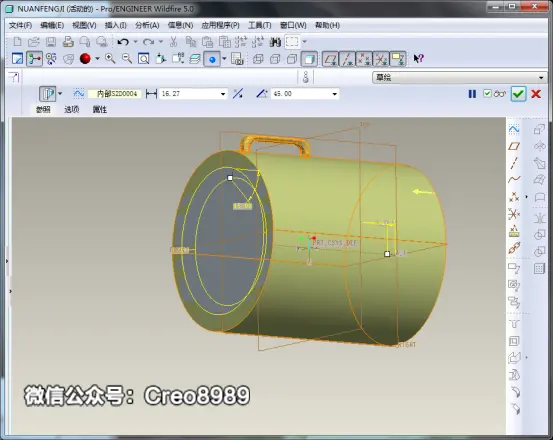

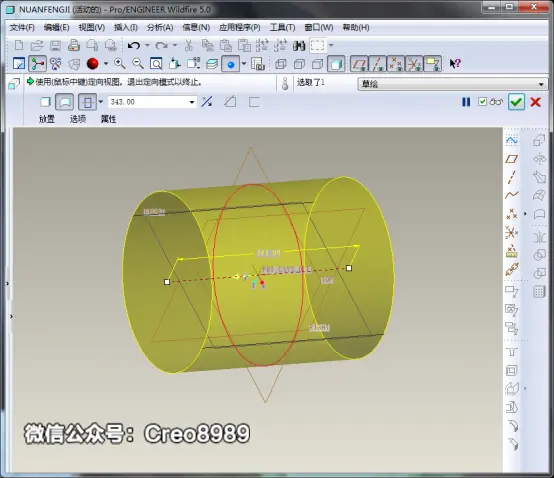

4、拉伸草绘的曲线，选择拉伸为曲面，封闭端，参数设置如下图

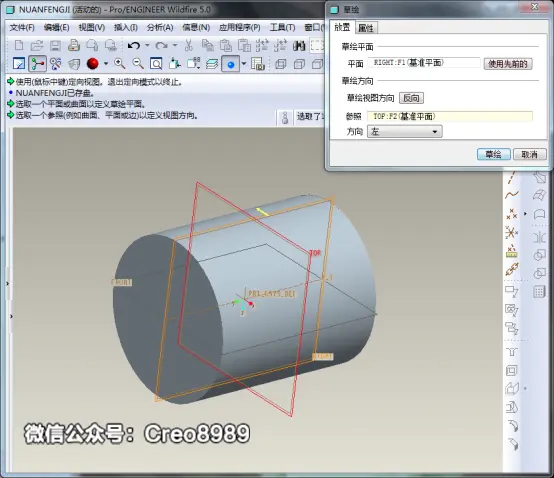

5、选择RIGHT面做草绘面，选择TOP面做左参照

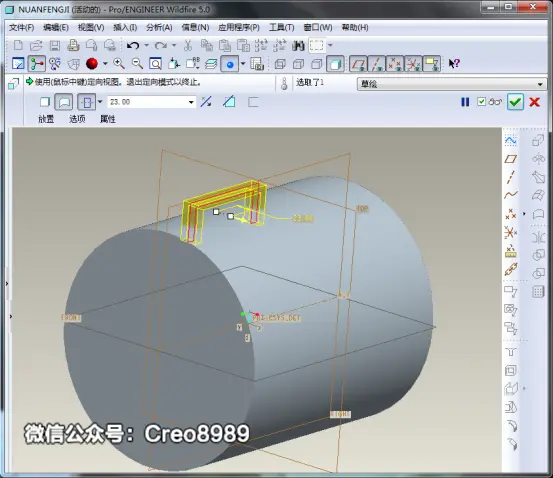

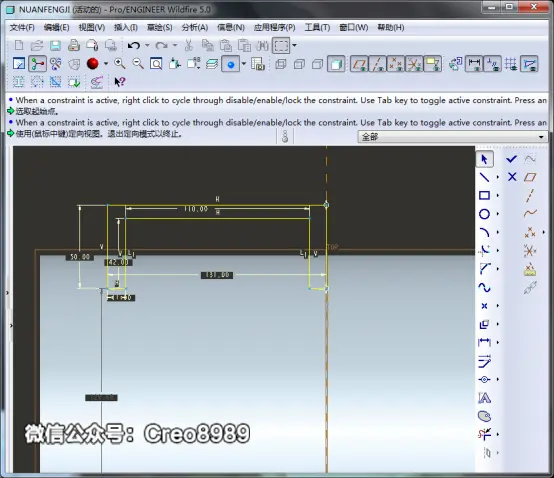

6、绘制把手草绘如下
7、选择拉伸成曲面

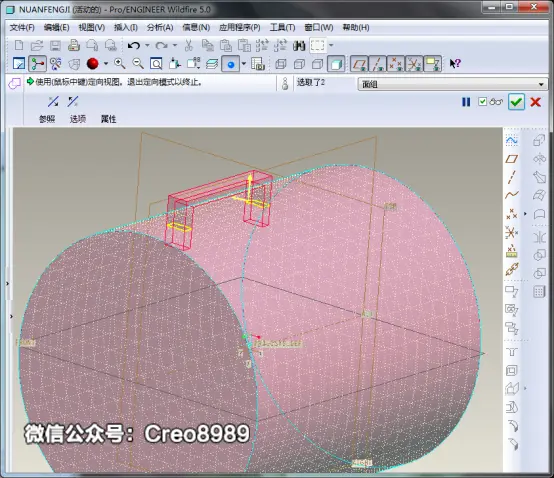

8、合并曲面

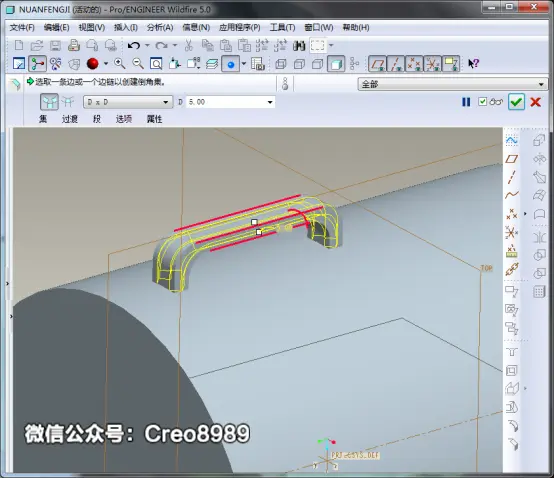

9、倒圆角
10、把手做倒角

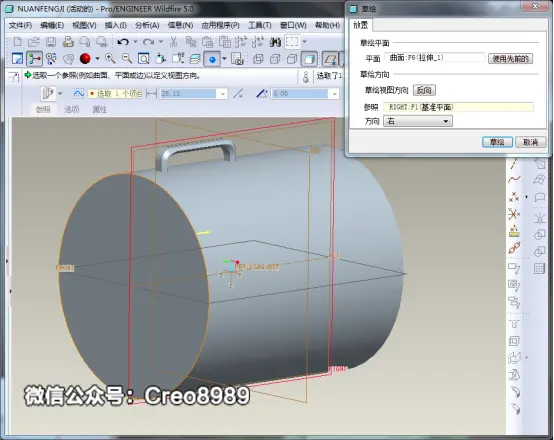

11、编辑偏移，选择前端面做草绘面，选择RIGHT做右参照

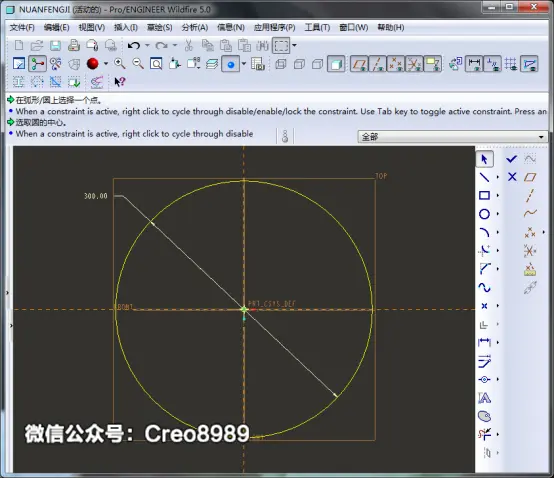

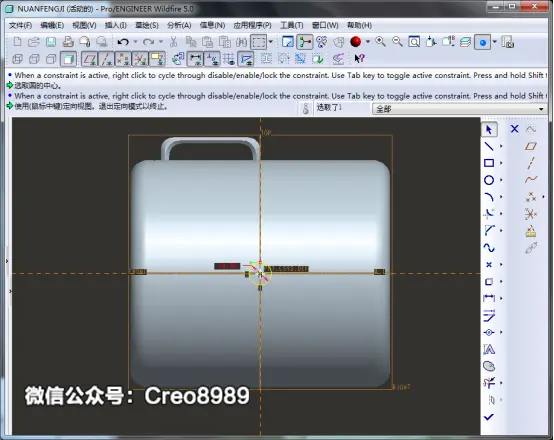

12、绘制圆形
13、编辑偏移参数

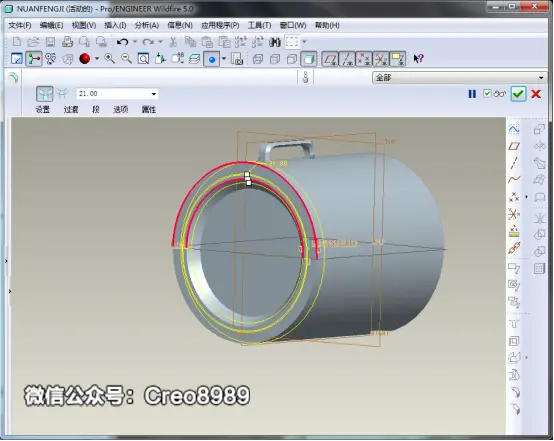

14、倒圆角
15、草绘,选择前端面，RIGHT作为右参照

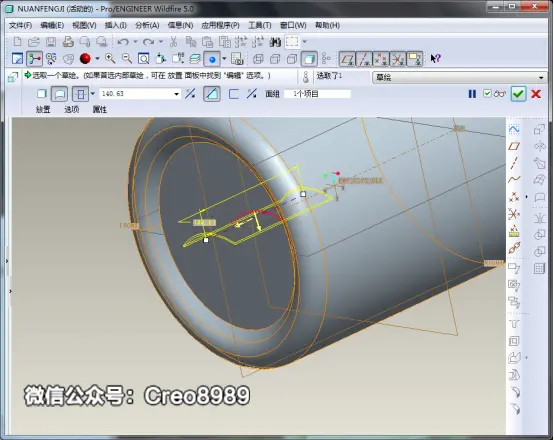

16、拉伸去除材料，草绘如下
17、去除材料

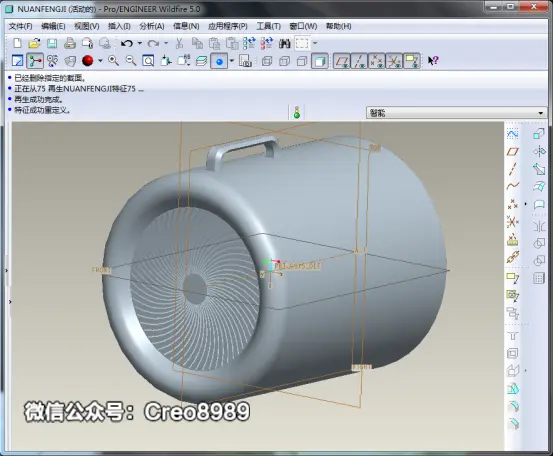

18、阵列刚才拉伸去除的孔

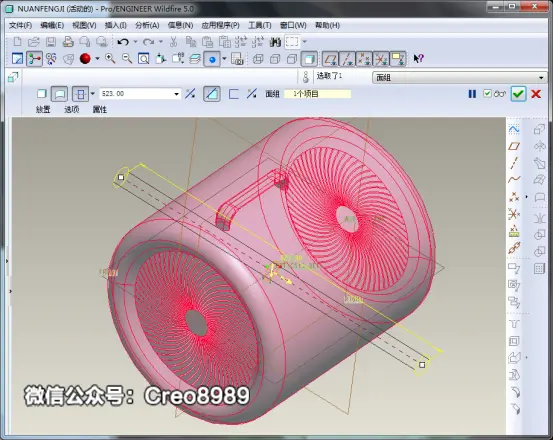

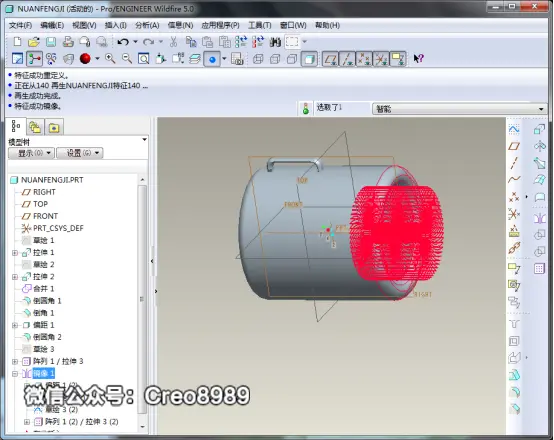

19、选中做好的前端的命令，一起随着TOP面做镜像

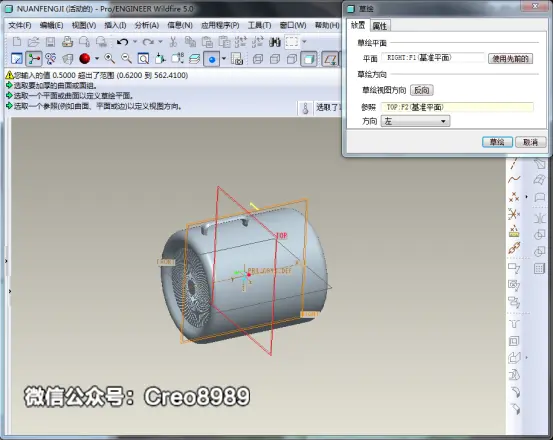

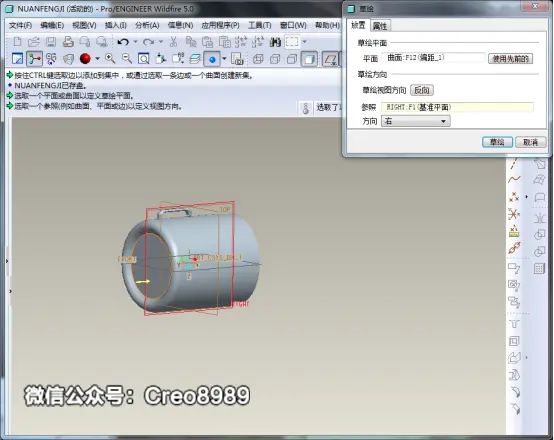

20、选择RIGHT面草绘，TOP做左参照
21、绘制草绘
22、拉伸去除材料

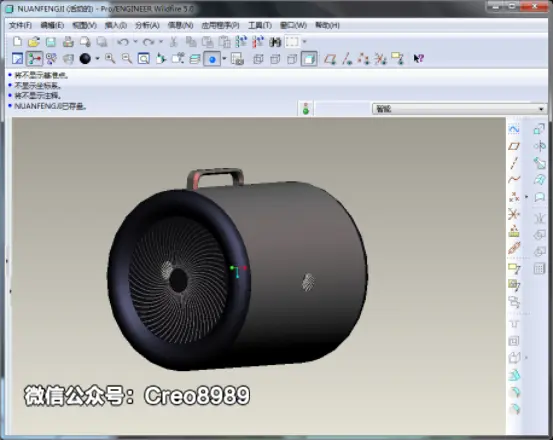

23、染色
