Proe/Creo擦鞋机曲面设计图文过程，外壳光顺过渡和分模线处理

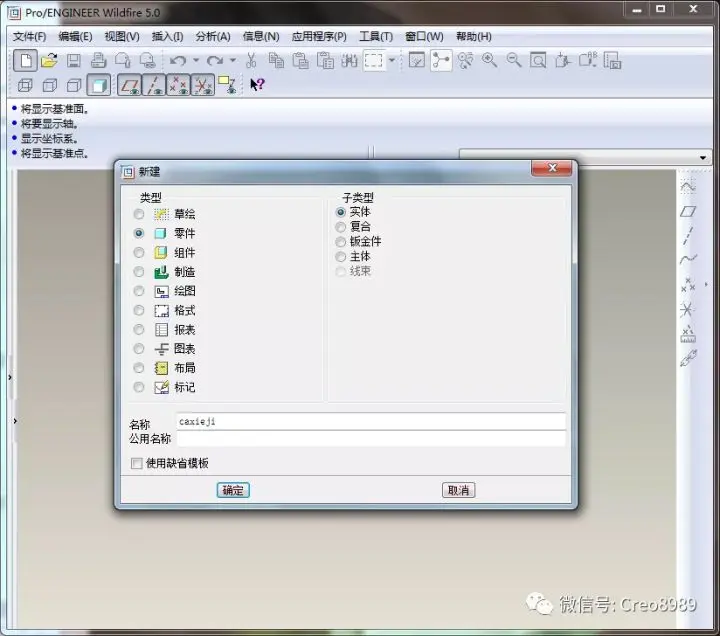

1.选择文件新建零件，名称为caxieji，选择毫米制

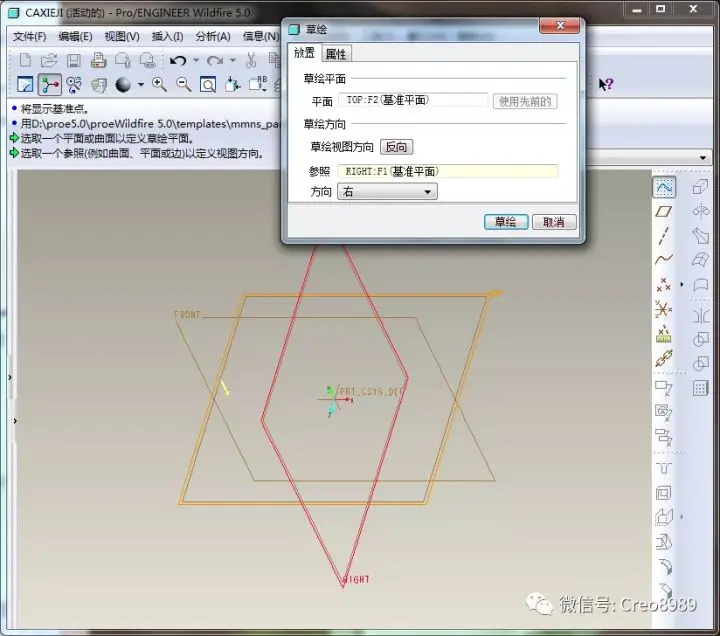

2.选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘

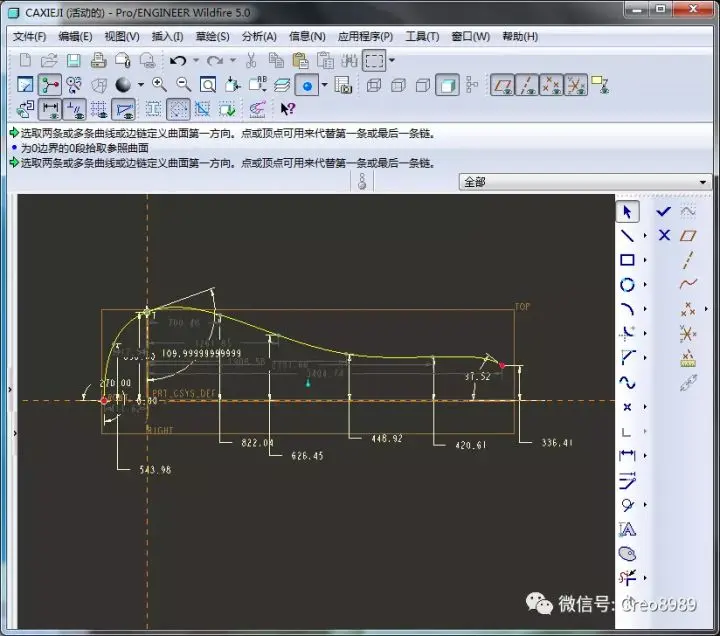

3.绘制擦鞋机的第一个草绘，也就是把手的曲线

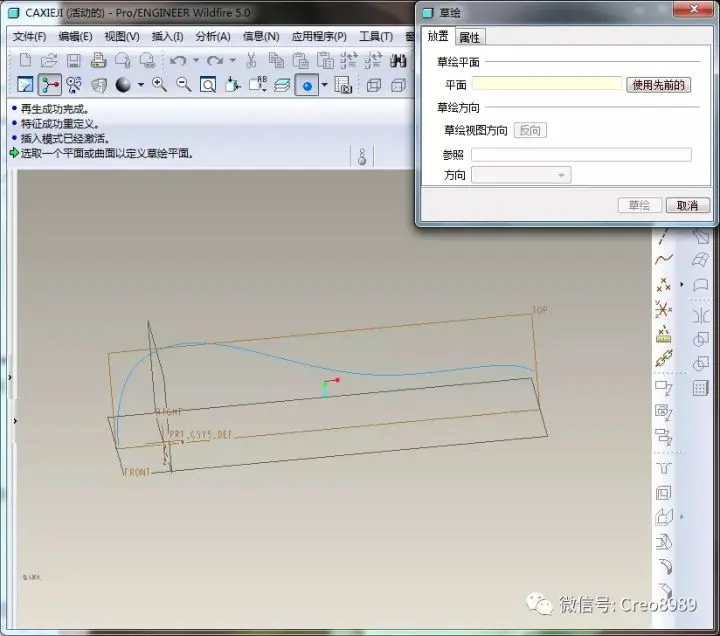

4.退出草绘，选择草绘，选择先前的草绘面，进行第二条曲线的绘制

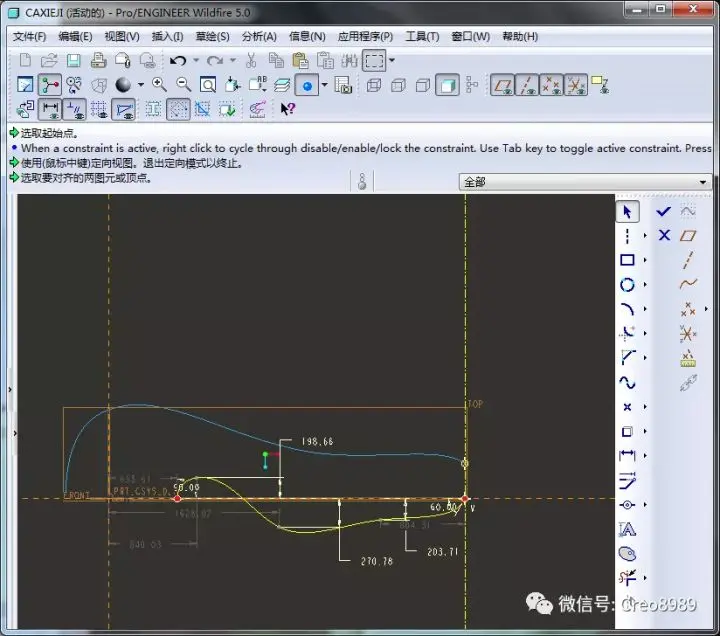

5.绘制把手第二条曲线，选择第一条曲线两端的端点做参照

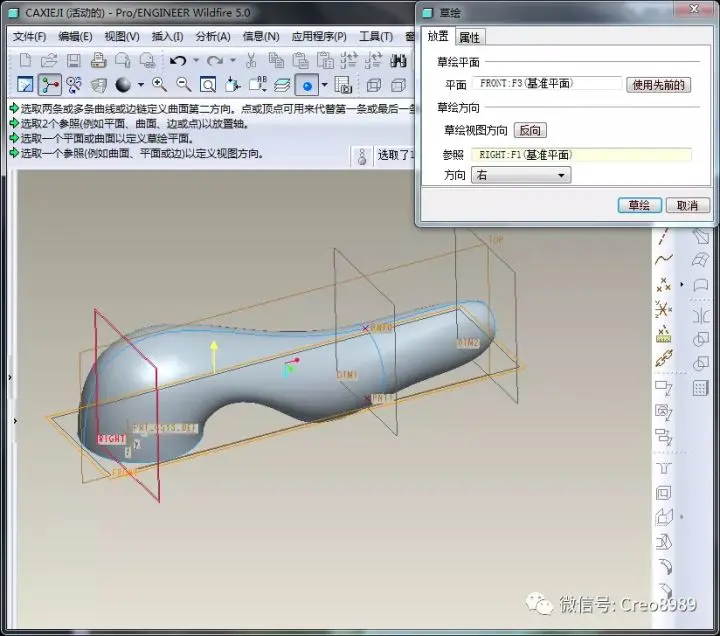

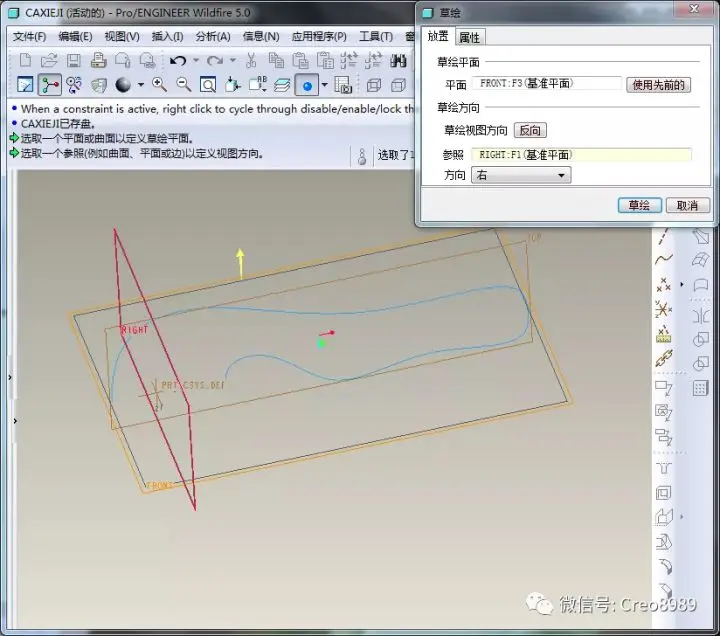

6.草绘，选择FRONT面做草绘面，RIGHT面做右参照面，绘制第二个方向的曲线

7..绘制草绘图，选择两个曲线的端点做参照，绘制用三点圆绘制，两个端点做其中两个，第三个可以自己识别捕捉出来，让圆心在TOP面上

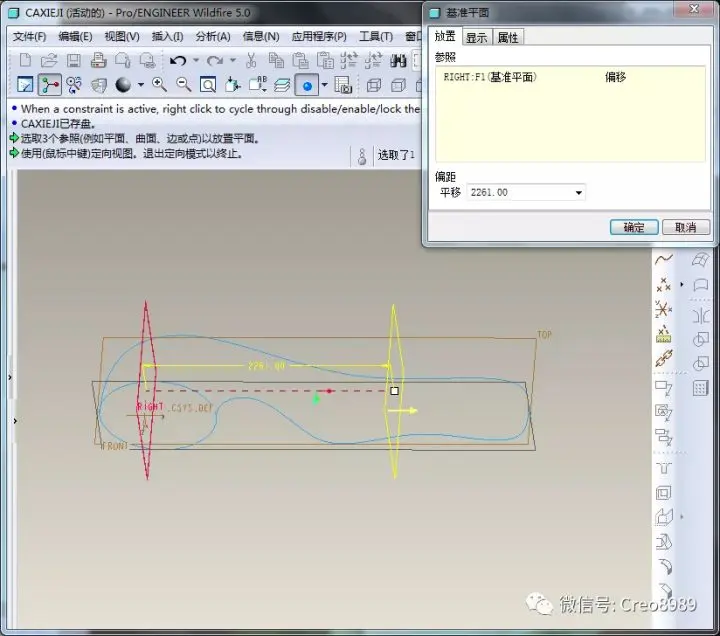

8.新建基准平面，选择RIGHT面做偏移

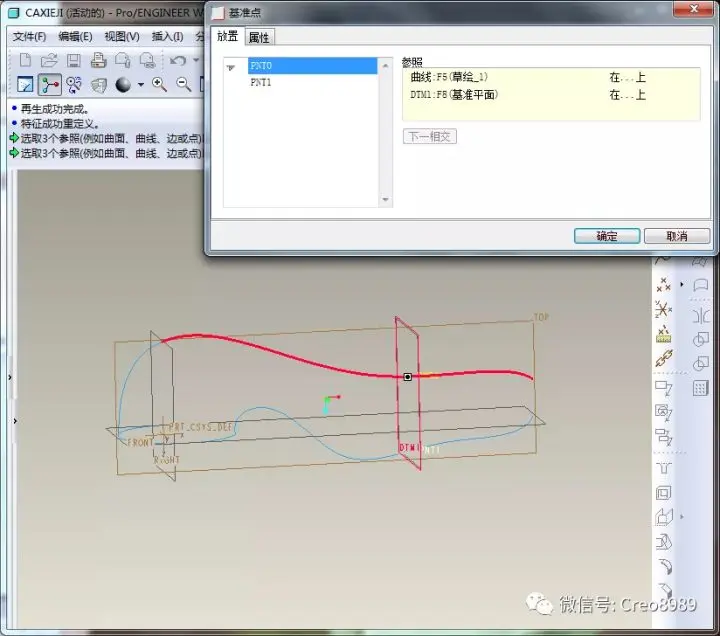

9.选择刚做的基准平面与把手的两个曲线做交点

10.选择新建的DTM1基准面做草绘面，TOP面做底参照绘制曲线

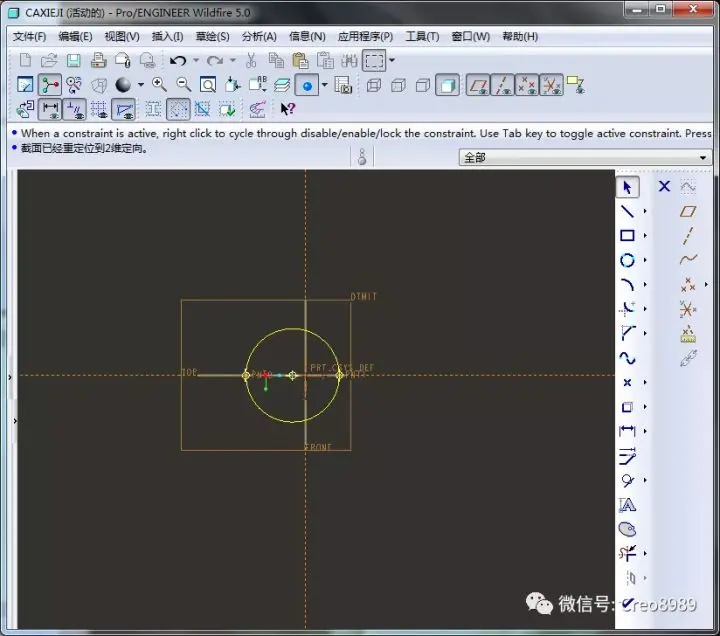

11.绘制曲线，选择建立的两个点做参照，选择三点建立圆形

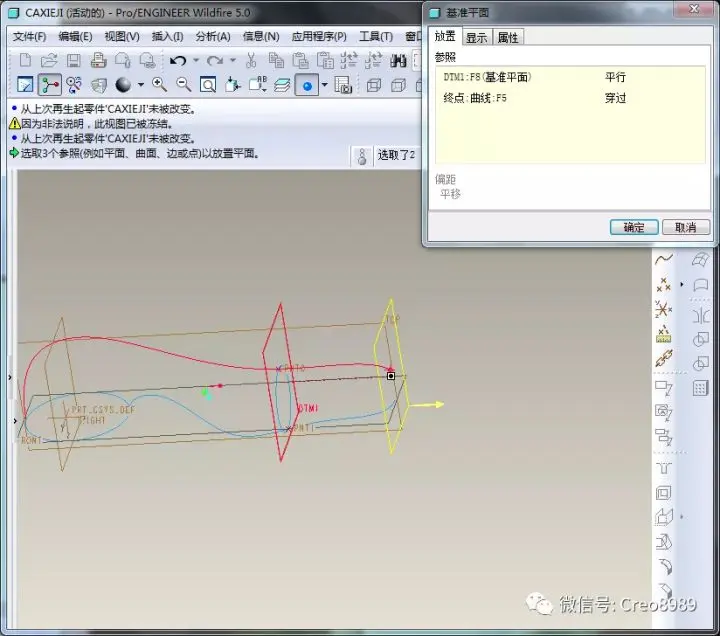

12.建立基准面，选择DTM1还有第一条曲线的端点

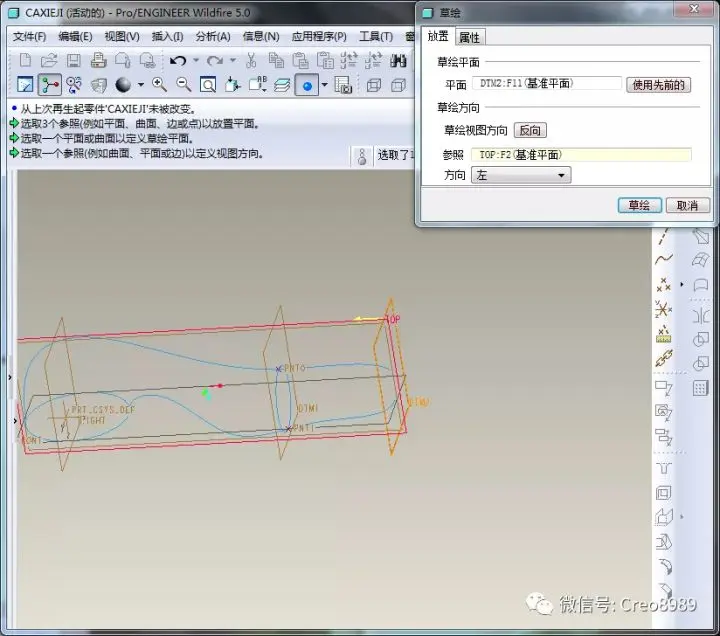

13.选择新建的DTM2基准平面做草绘面，TOP做左参照

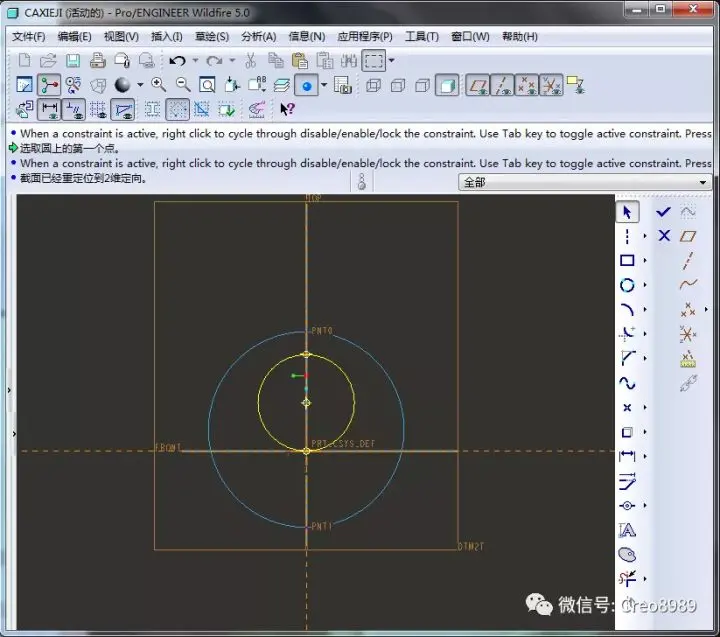

14.绘制三点建立的圆形，选择曲线端点做参照

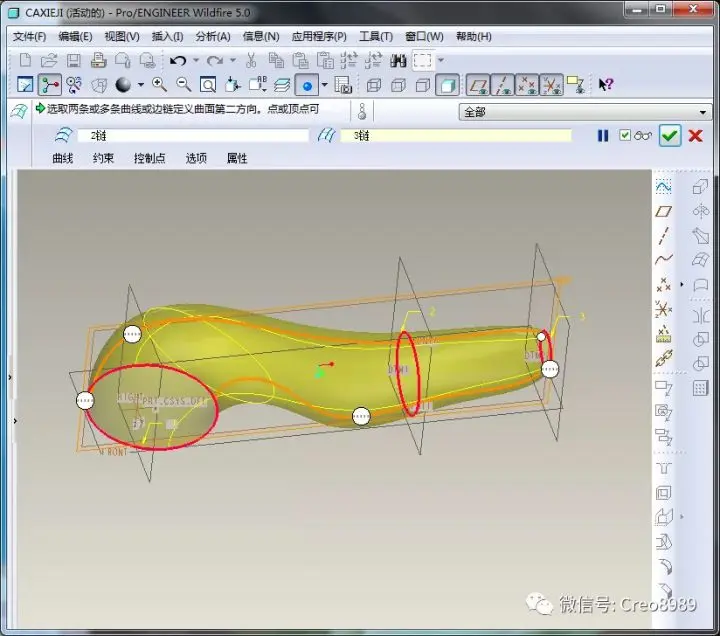

15.创建边界混合，第一方向为两条把手的曲线，第二方向是三个圆形

16.选择FRONT做草会面，RIGHT面做右参照

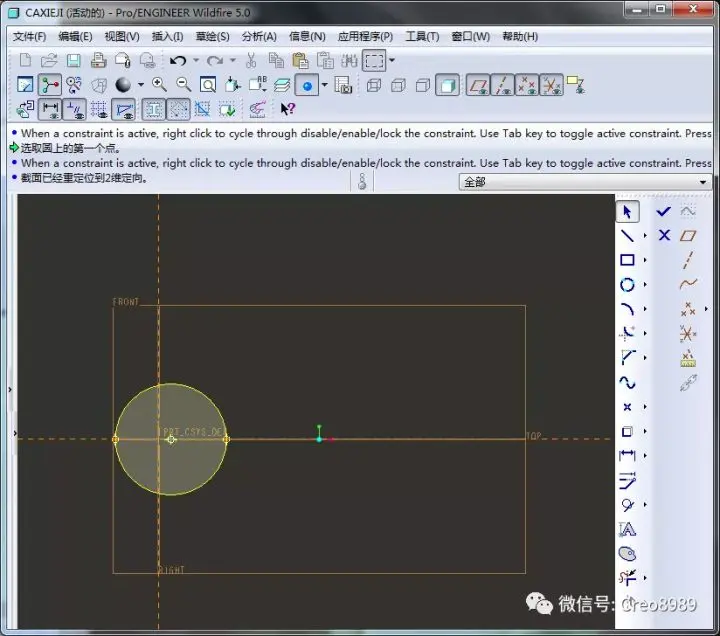

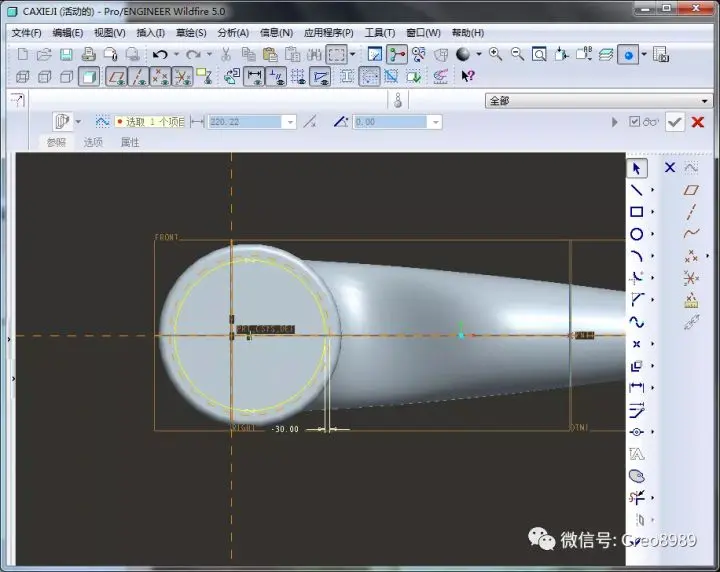

17.绘制圆形如下，其中圆形是偏移边界图元做的

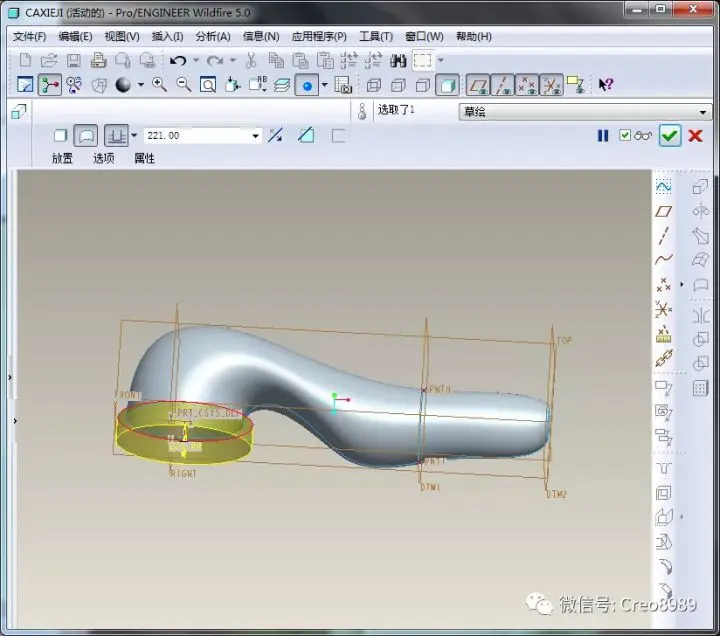

18.退出草绘，选择拉伸曲面，封闭端

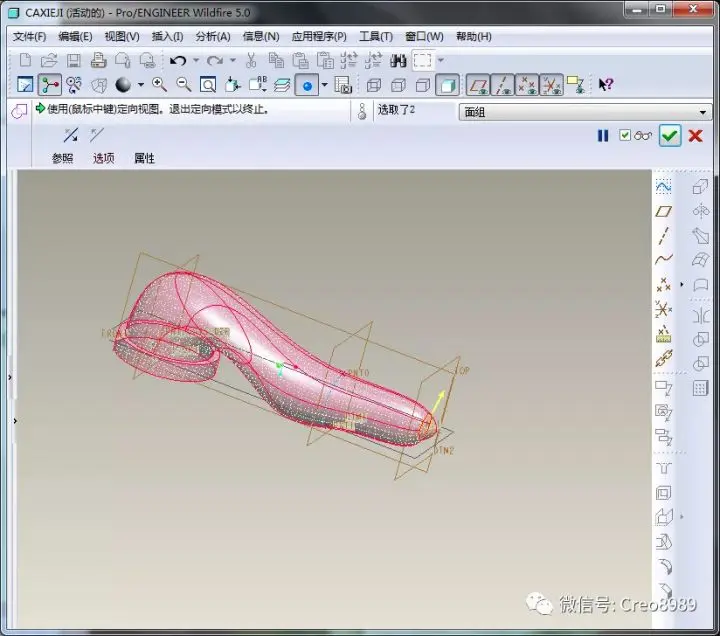

19.合并刚拉伸的曲面与原来做好的边界混合的把手曲面

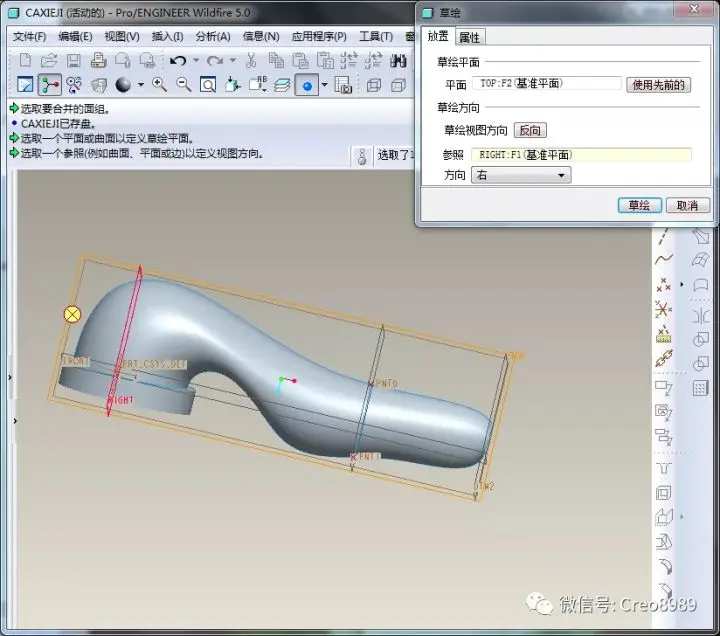

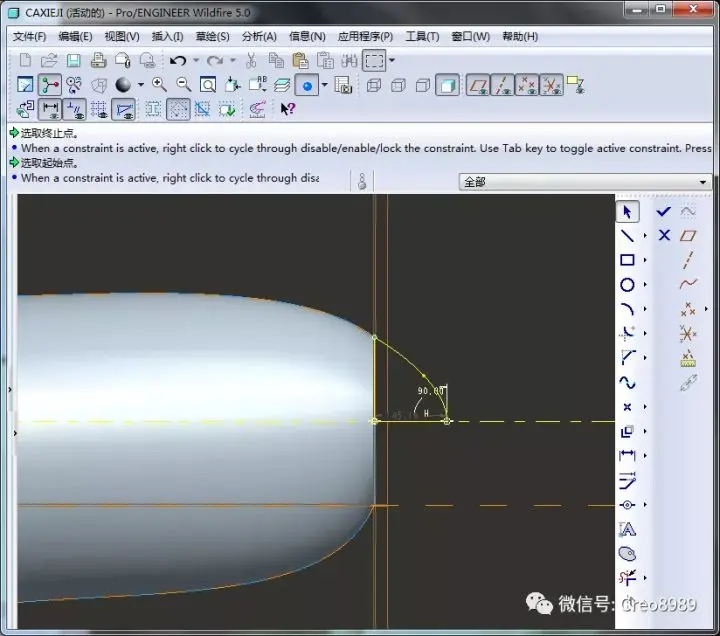

20.选择TOP面做草绘面RIGHT面做右参照绘制

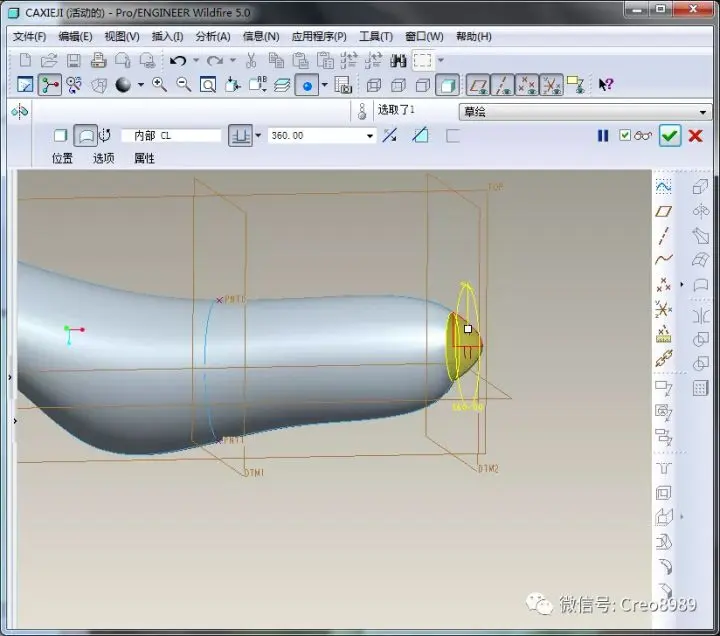

21.绘制底部未封闭的端

22.选择旋转成曲面，封闭端

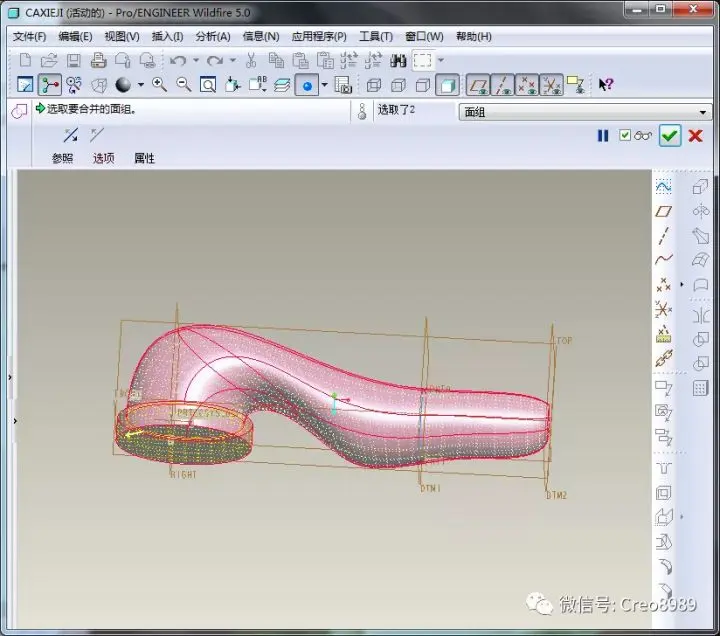

23.合并刚做好的底部曲面还有原来最终的合并好的合并1

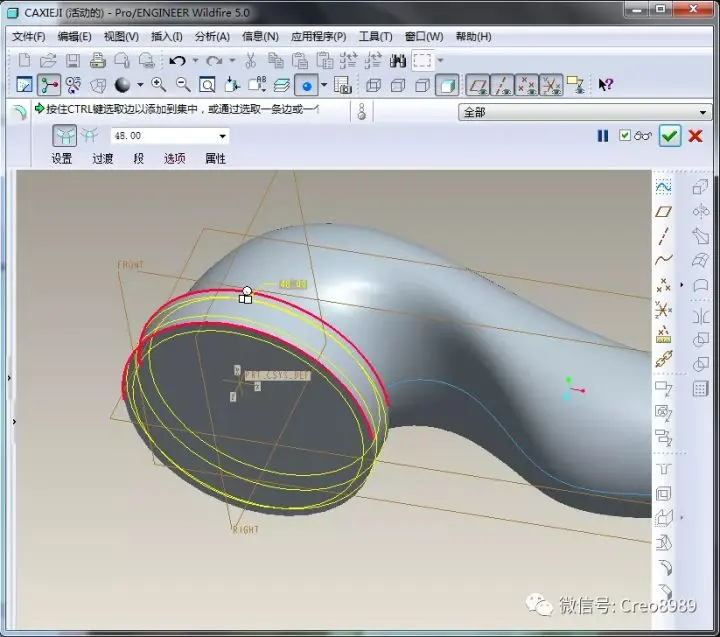

24.前端放置毛刷的地方倒圆角

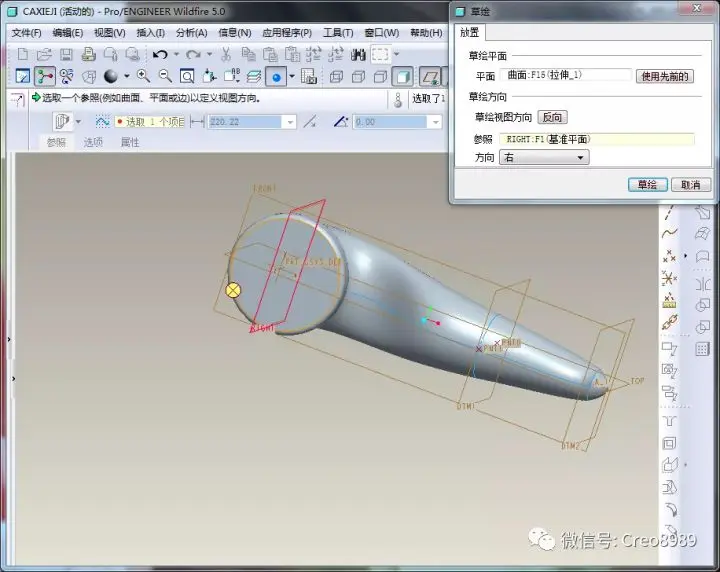

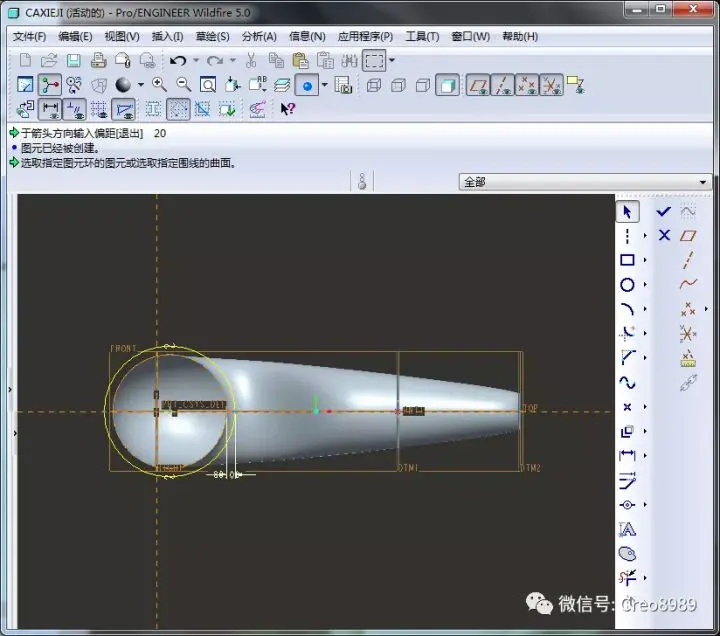

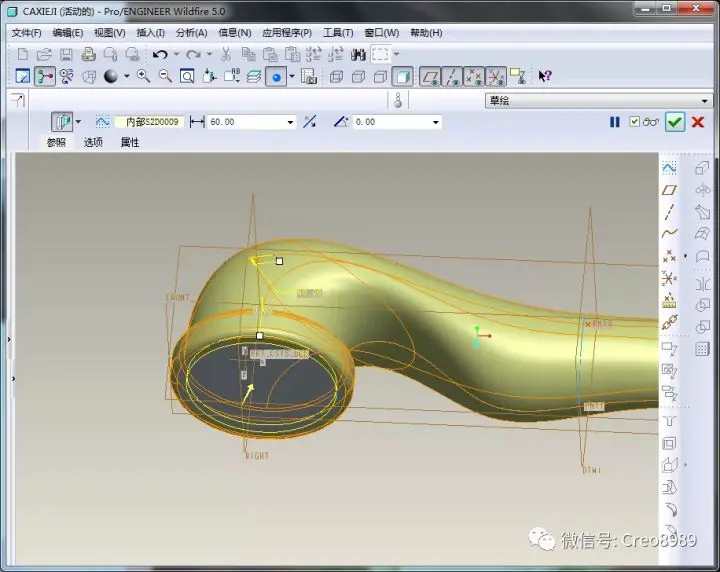

25.选择曲面，编辑偏移，选择圆形端面做草绘面，RIGHT做右参照

26.绘制圆形，选择偏移边界图元，选择环

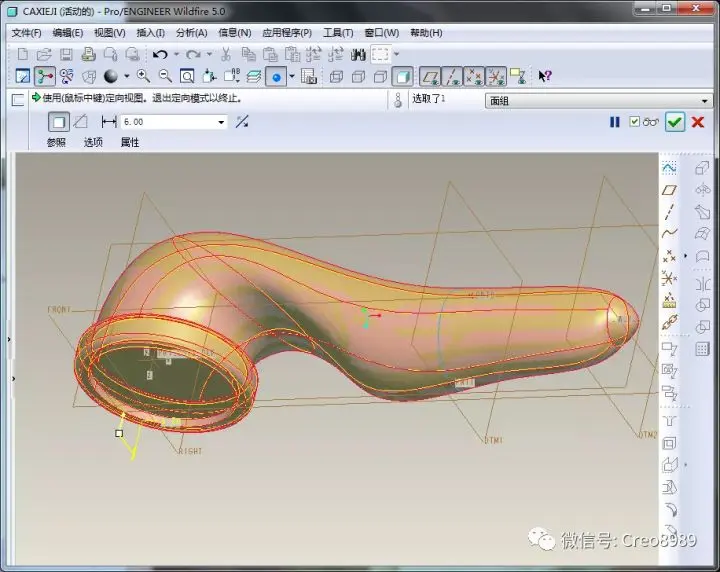

27.编辑偏移参数

28.加厚曲面

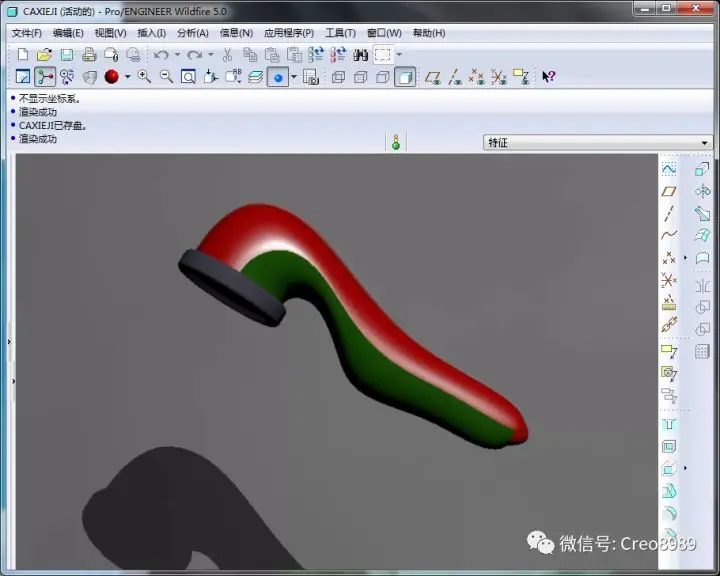

29.染色渲染如下
