Creo/Proe曲面渐消纹理造型怎么做？光顺过渡和边界控制是关键

阅读数 3
点赞 0
article_banner


本篇分享一款Creo/Proe的渐消纹理外观曲面造型，具体造型效果如下图所示，其难点在于两端纹理效果均渐消与瓶身主体，其中间部分纹理效果呈现为菱形形状。

igs线框及最终效果图

渐消纹理造型方法演示

STEP 1:导入图片，并调整大小，然后参考图形效果旋转出主体瓶身

STEP 2:拉伸曲面，并将瓶身修剪出纹理部分

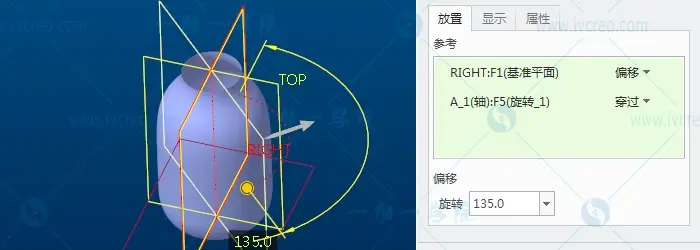

STEP 3:创建基准面

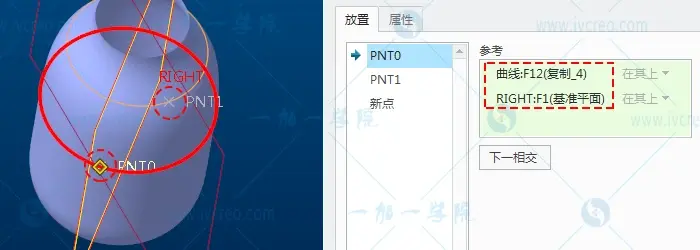

STEP 4:通过基准面与曲面边界创建基准点

STEP 5:通过基准点做曲面上的曲线

STEP 6:复制选择性粘贴上步曲线，旋转角度15°，并对选择性粘贴后的曲线通过基准面镜像

STEP 7:将复制选择性粘贴曲线和镜像曲线分组，并对组进行轴阵列，阵列个数24，均匀分布

STEP 8:修剪曲面如图


STEP 9:阵列修剪后的曲面


STEP 10:通过曲线创建基准点与基准曲线（直线）


STEP 11:边界混合曲面


STEP 12:阵列上步曲面


STEP 13:合并面组，并隐藏其余曲线等特征，得到最终效果



免责声明：本文系网络转载或改编，未找到原创作者，版权归原作者所有。如涉及版权，请联系删
