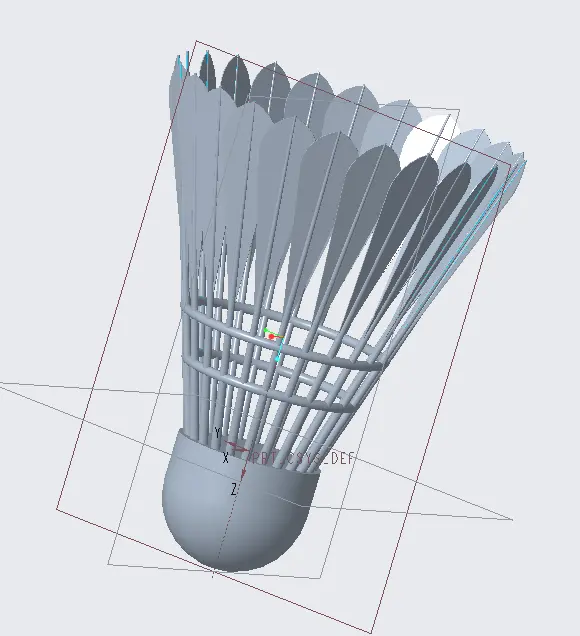

Creo入门练习羽毛球建模，羽毛排列和球头曲面衔接是训练重点

羽毛阵列出来全挤在一起，16根变8根，外圈和内圈的间距没设对，轴阵列的时候把两个阵列做在了同一个特征上，外圈8根用第一个阵列，内圈8根用第二个阵列，角度偏移22.5度，两个阵列各管各的，数量才对。路径D:\Creo\badminton\shuttle.prt。

球头旋转做，Front面草绘半圆，半径12.5，圆心在原点，旋转360度得到半球，底部是平的。球头下面是圆弧过渡到平底，用旋转切除把底部切平，草绘一个矩形绕轴转，切掉多余部分。球头表面有一圈凹槽，宽2深1，位置在球头最大直径往下3mm处，凹槽用旋转切除，截面半圆R1，切完凹槽球头表面有一条环形槽，羽毛根部就插在这个槽里。

羽毛形状用扫描做，轨迹线在Front面上画，从球头凹槽处开始往上走，长度65，轨迹线不是直线，中间往外弯一点，弧度大概R200，直板羽毛球看着假。截面画在轨迹起点，椭圆长轴3短轴1.2，扫到尖端变成长轴1.5短轴0.5，中间用变截面控制，扫描出来是一片弯的羽毛。羽毛尖端倒圆角R0.5，根部跟球头交接的地方倒圆角R0.3。

阵列第一组，羽毛绕球头轴线，数量8，角度45度，等间距，每根羽毛根部对齐凹槽。阵列第二组，先把第一组羽毛复制一份，绕轴旋转22.5度，再阵列数量8，角度45度。两组羽毛错开，看起来才像真羽毛球。阵列的时候羽毛方向要跟着轴线转，参考方向选球头轴线，不选的话羽毛歪七扭八。

球头和羽毛衔接的地方，羽毛根部插进球头凹槽里，间隙0.1mm，不碰死，也不留大缝。羽毛根部在凹槽里有一小段是直的，长度3mm，直段跟弯段用样条连接，曲率连续。斑马线检查衔接处，条纹连续没有折角，如果折角明显就把羽毛根部的截面尺寸加大0.2mm，或者把凹槽深度加到1.2mm。

羽毛表面有细微的羽片纹理，不做真实几何，用凹凸贴图代替，贴图文件D:\Creo\badminton\texture\feather.bmp，外观库里新建一个材质，凹凸通道选这个贴图，凹凸深度0.05。球头用软木材质，颜色浅棕，密度0.3e-9，质量算出来球头2.8克，羽毛16根加起来1.2克，总重4克，跟实际羽毛球差不多。

文件存D:\Creo\badminton\shuttle.prt，工程图出A4，标注球头直径和羽毛长度，标题栏材料填软木+羽毛，图号BD-01。下次把羽毛的排列从两圈改成三圈试试，实际羽毛球也有三圈排列的，外圈8根中圈8根内圈8根，角度错开15度，那个阵列参数是...
