Proe/Creo暖风机曲面造型图文下篇，底座稳定性和电源线收纳

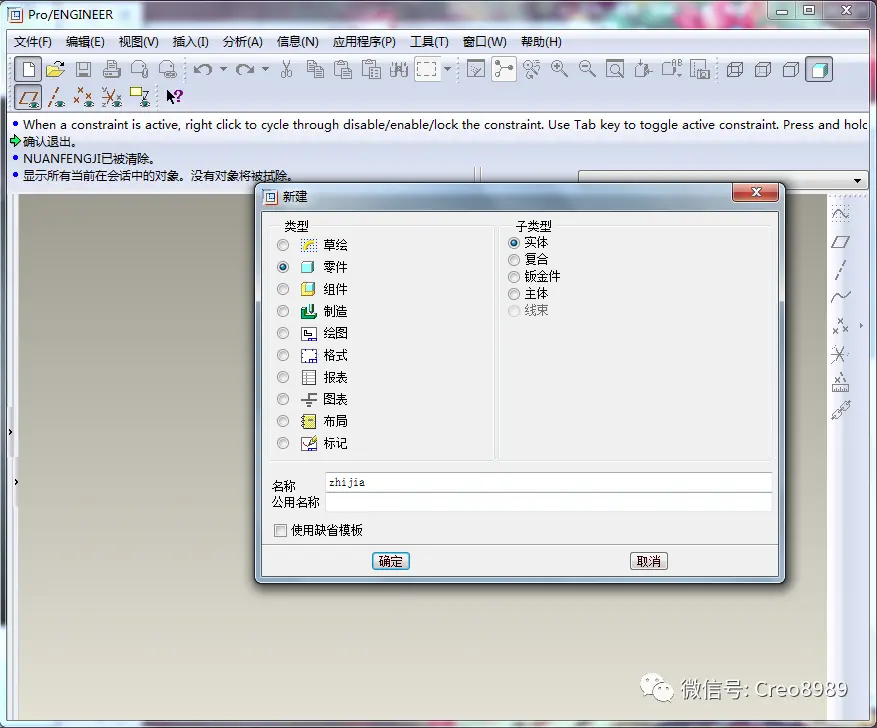

1.文件新建零件名称为zhijia，选择毫米制

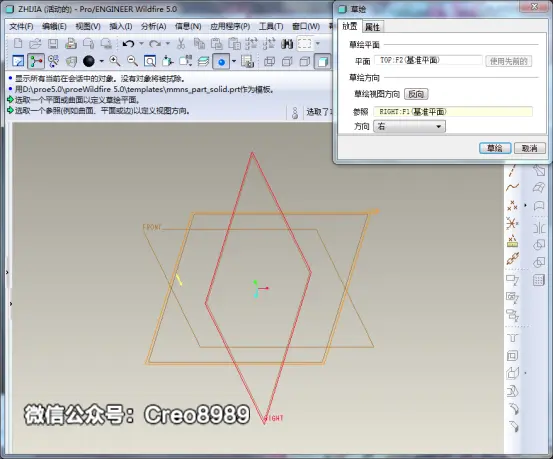

2.选择TOP面作为草绘面，RIGHT面作为右参照绘制草绘

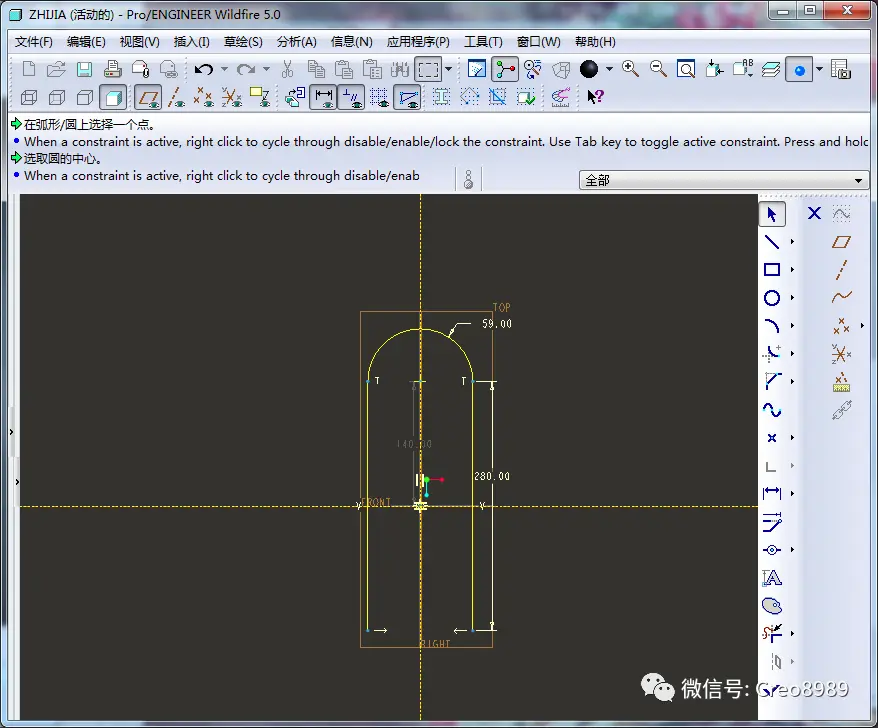

3.绘制如下的第一个草绘

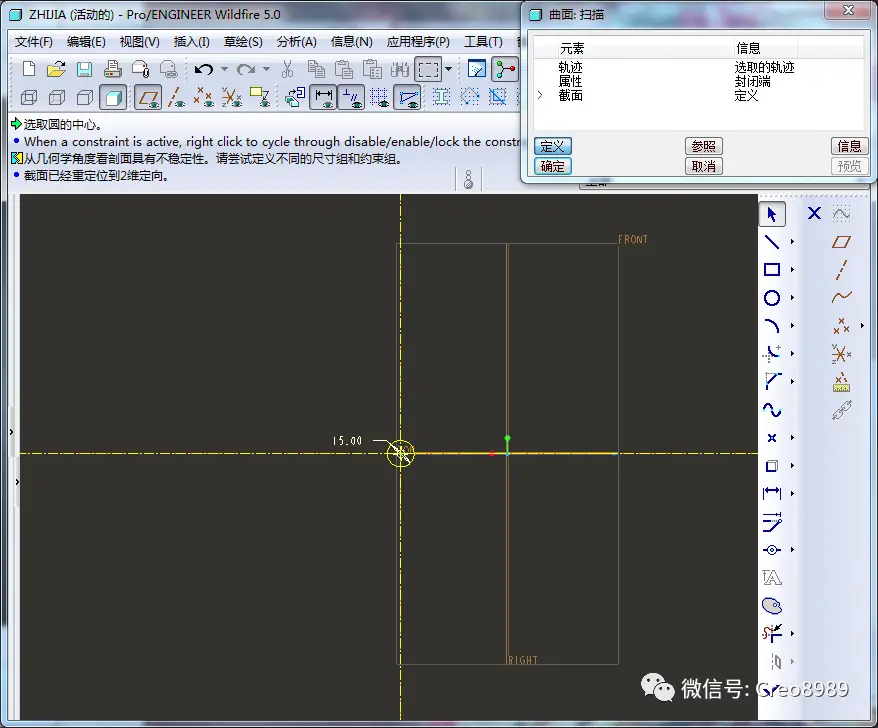

4.插入扫描曲面，选择曲线，全部选取，封闭端，参数设置如下图

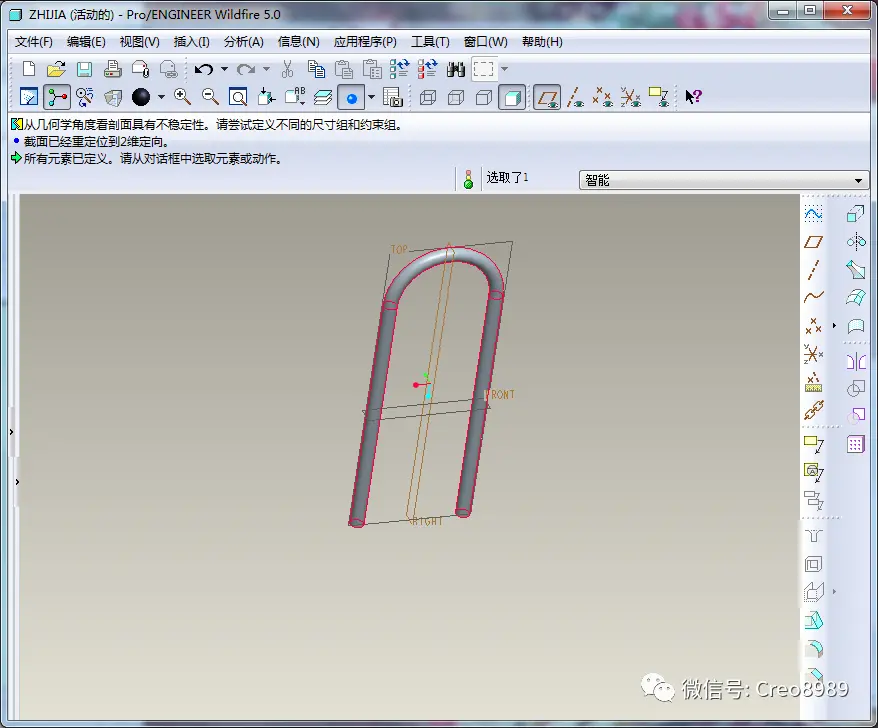

5.退出草绘，扫描结果如下

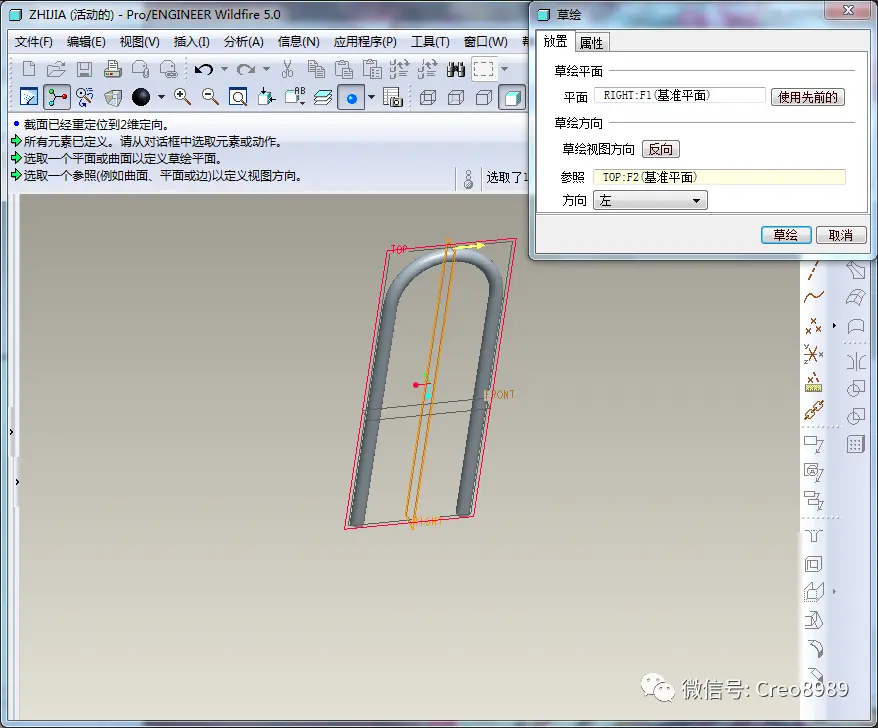

6.选择RIGHT面做草绘面TOP面作为左参照

7.进入草绘

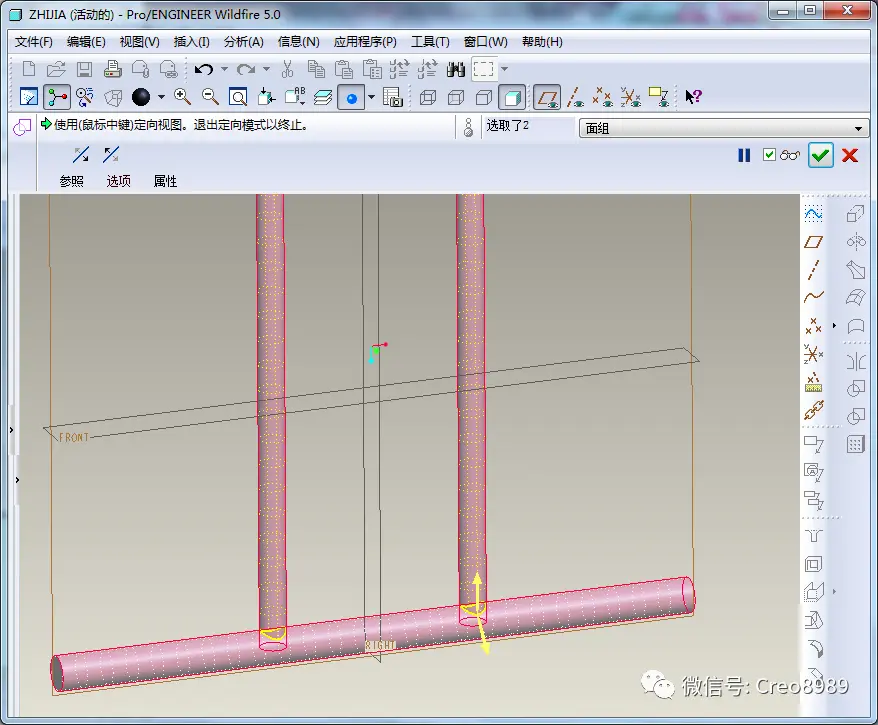

8.拉伸成曲面

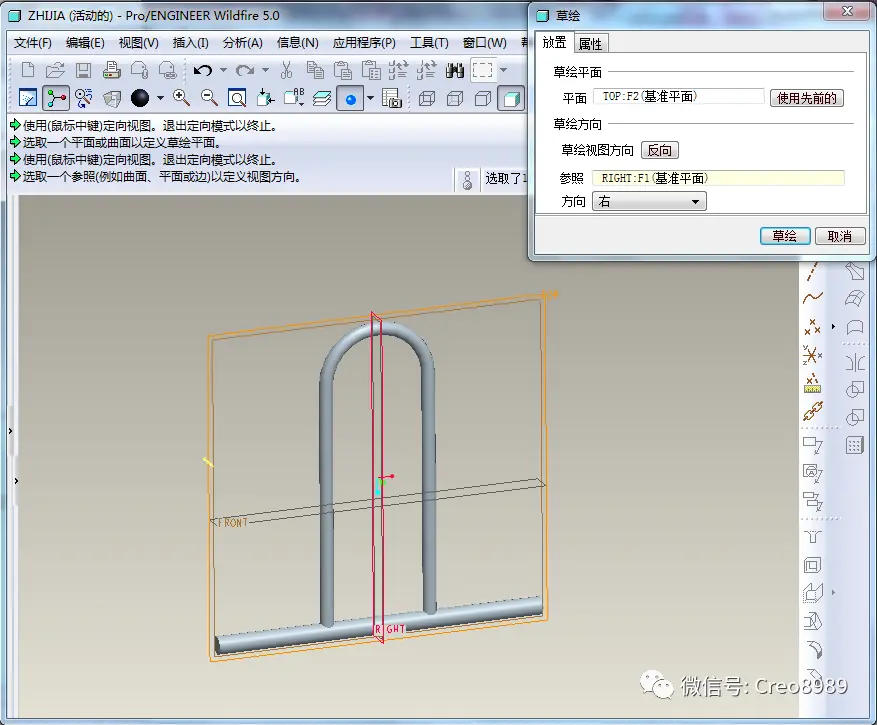

9.合并曲面

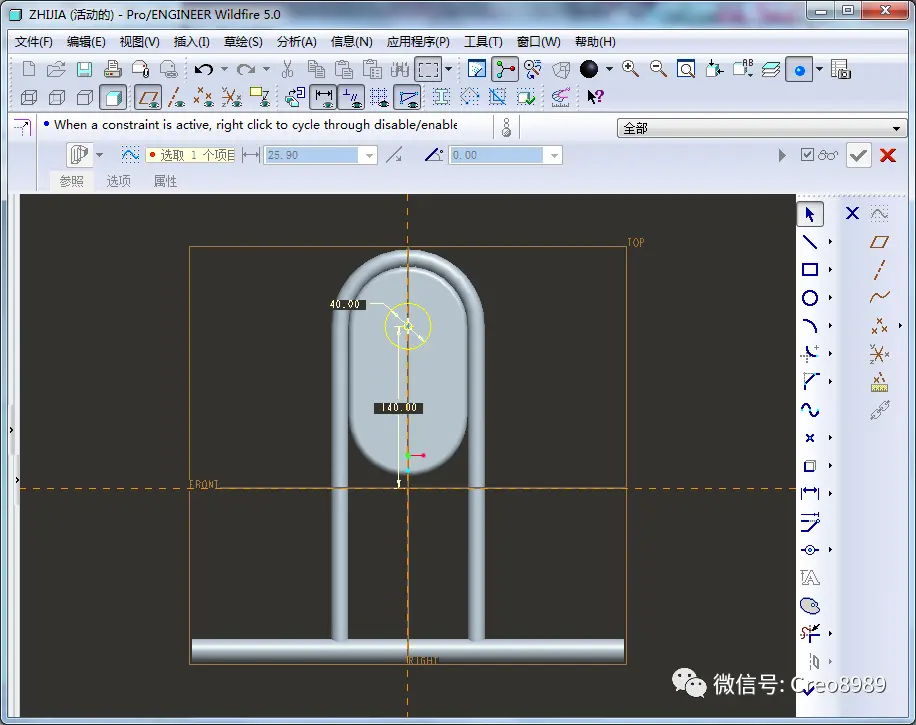

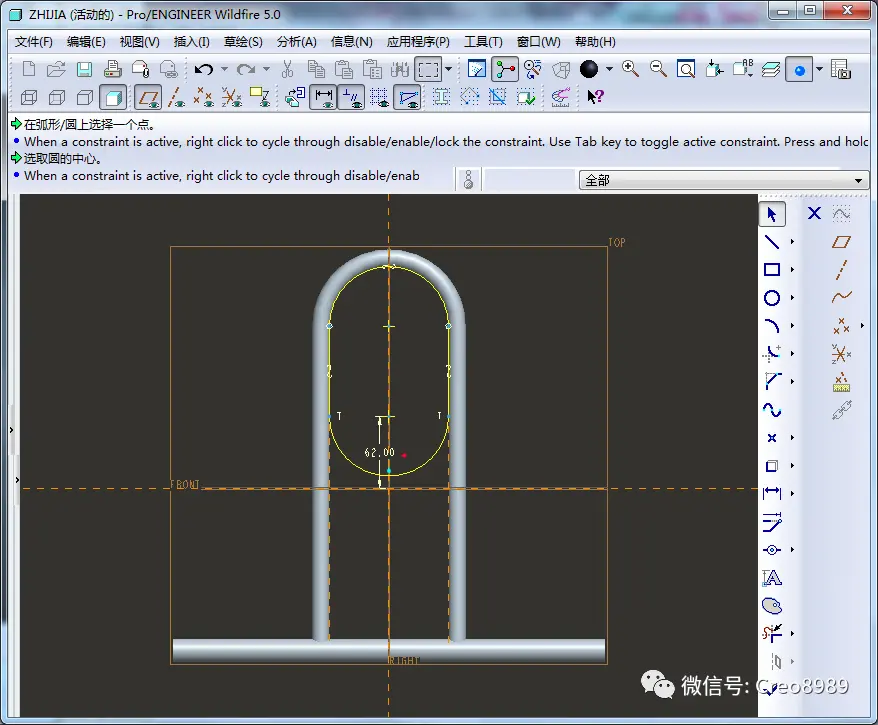

10.TOP面做草绘面RIGHT面做右参照

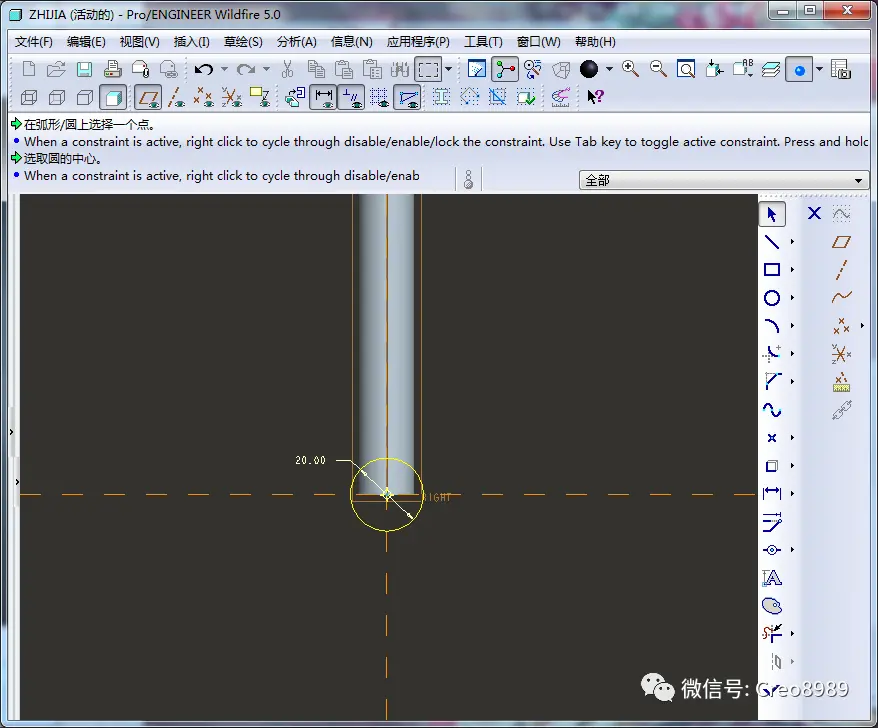

11.草绘选择通过边创建图元，然后在画一个圆，进行修剪

12.拉伸成曲面，封闭端

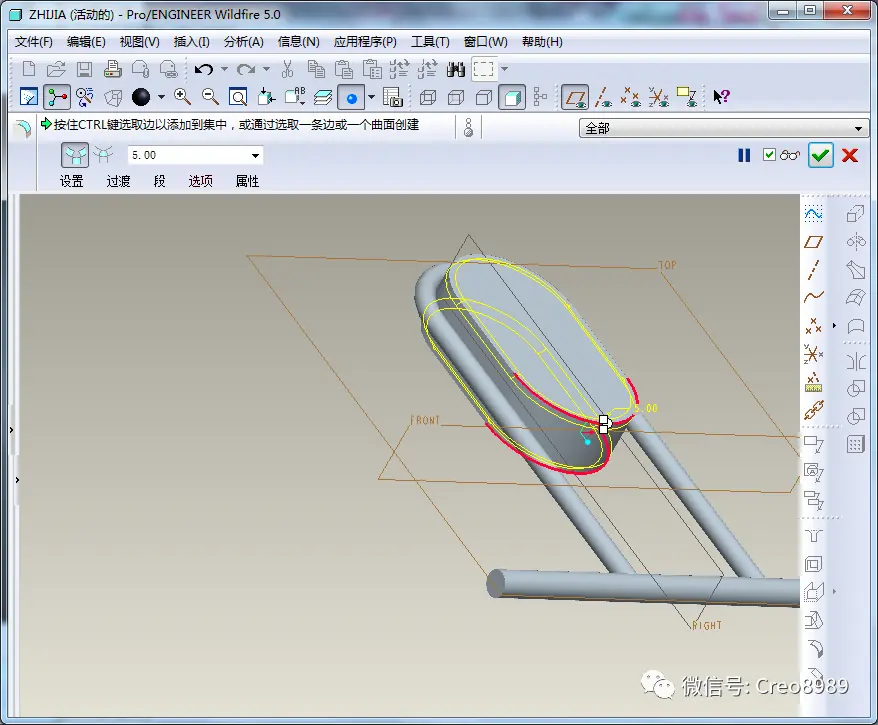

13.倒圆角

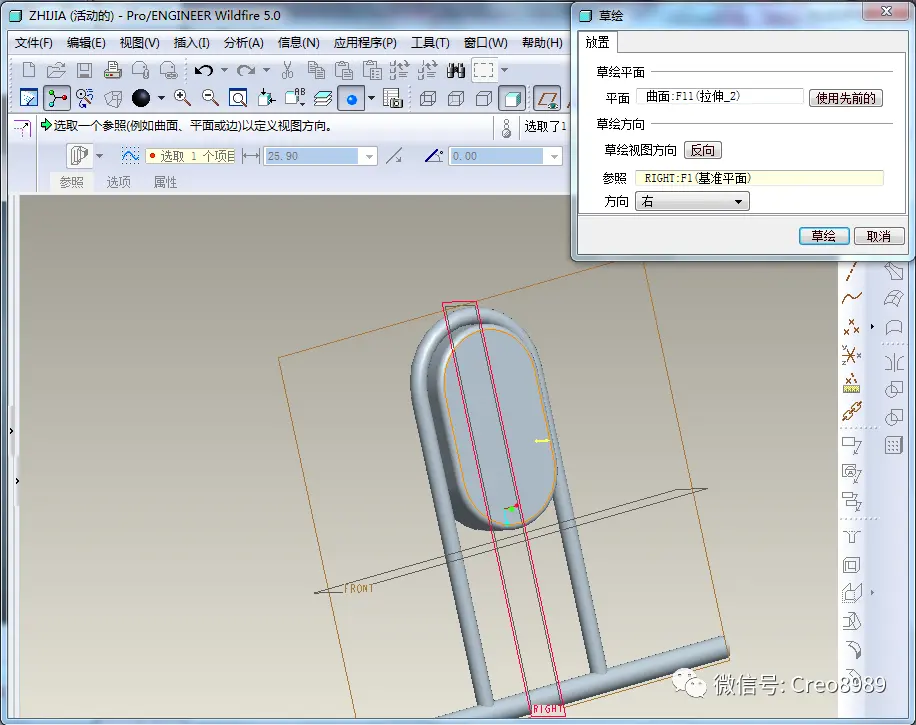

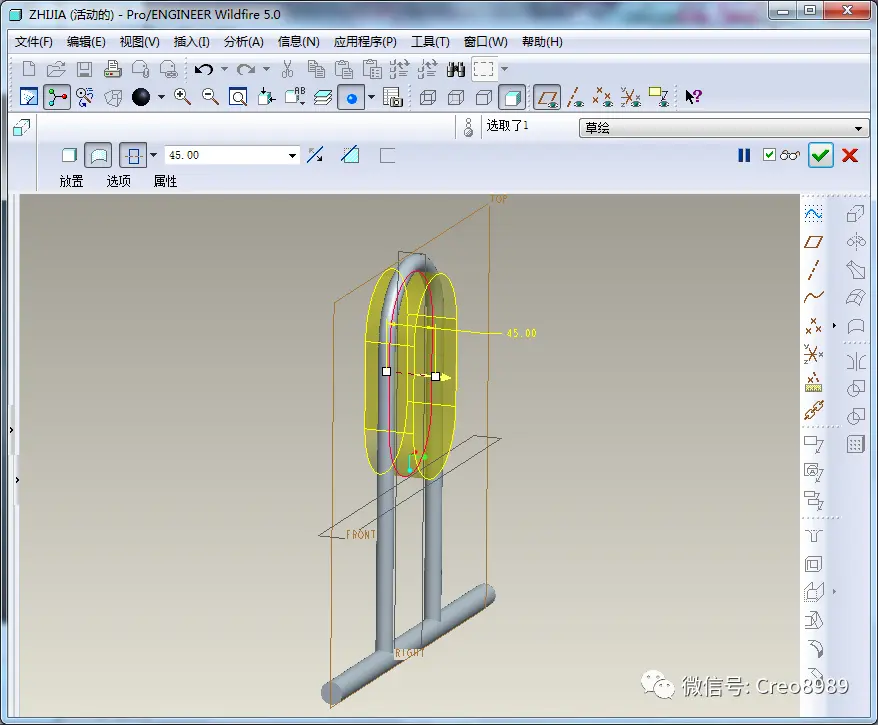

14.编辑偏移，选择一个平面，RIGHT面做右参照

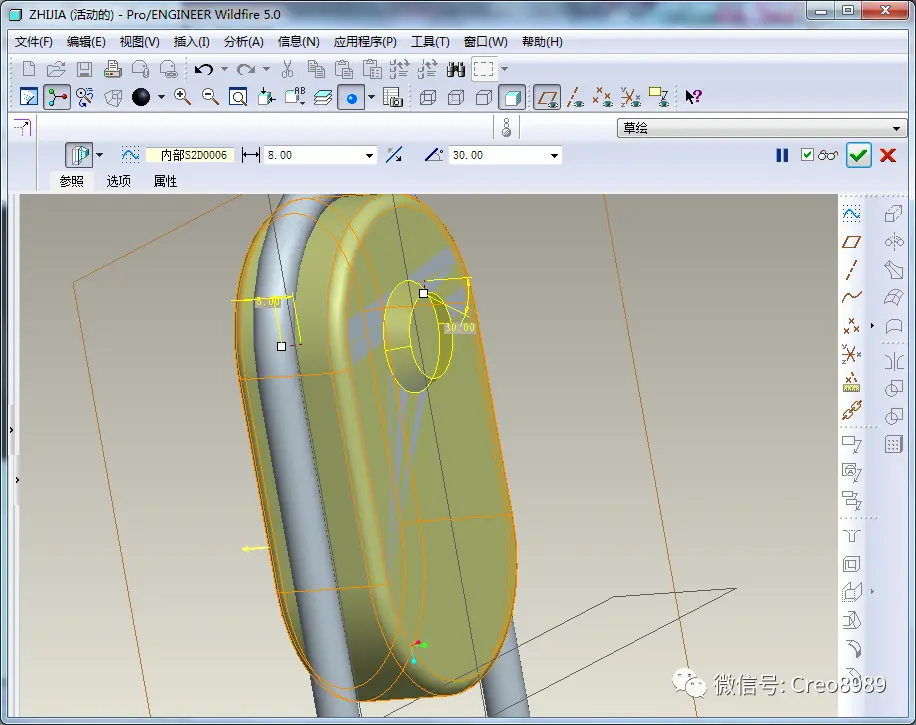

15.草绘按钮草图

16.编辑偏移参数

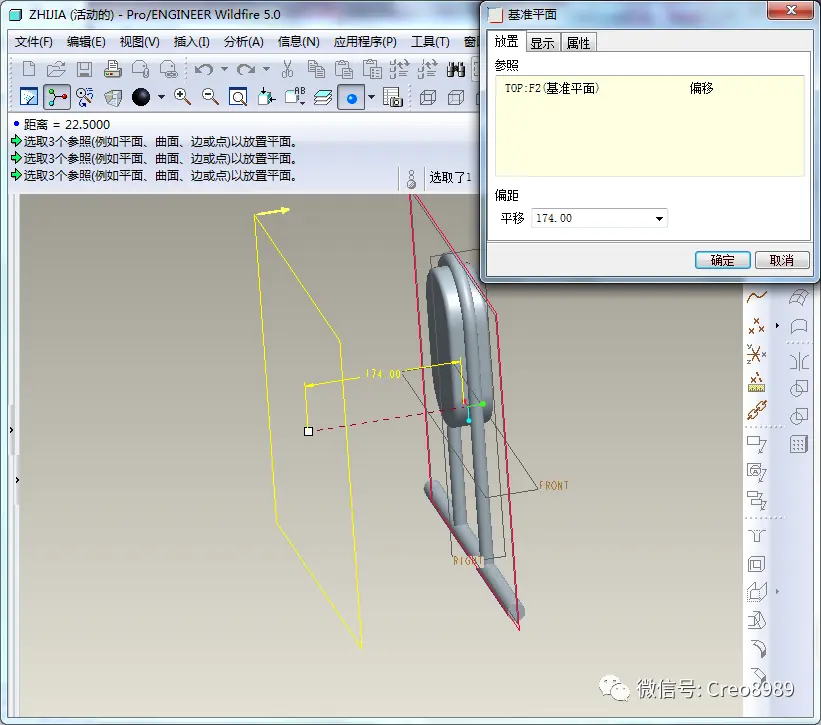

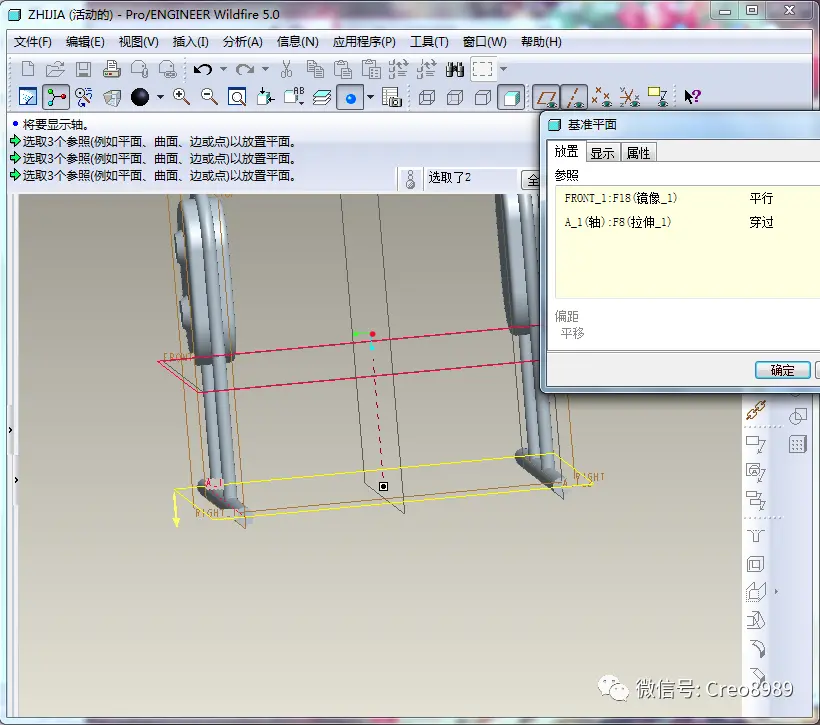

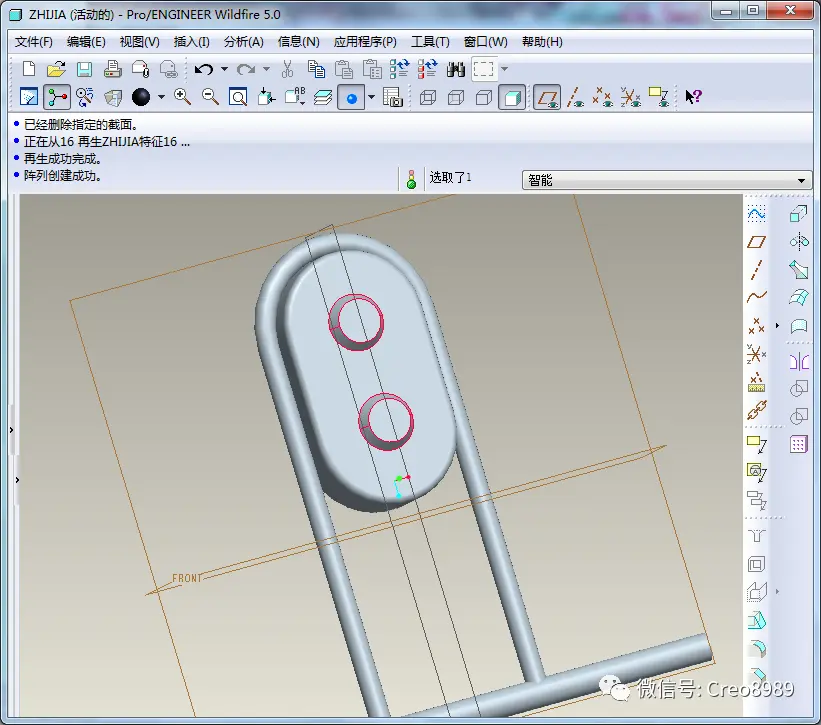

17.阵列按钮，选择按照方向

18.新建基准平面

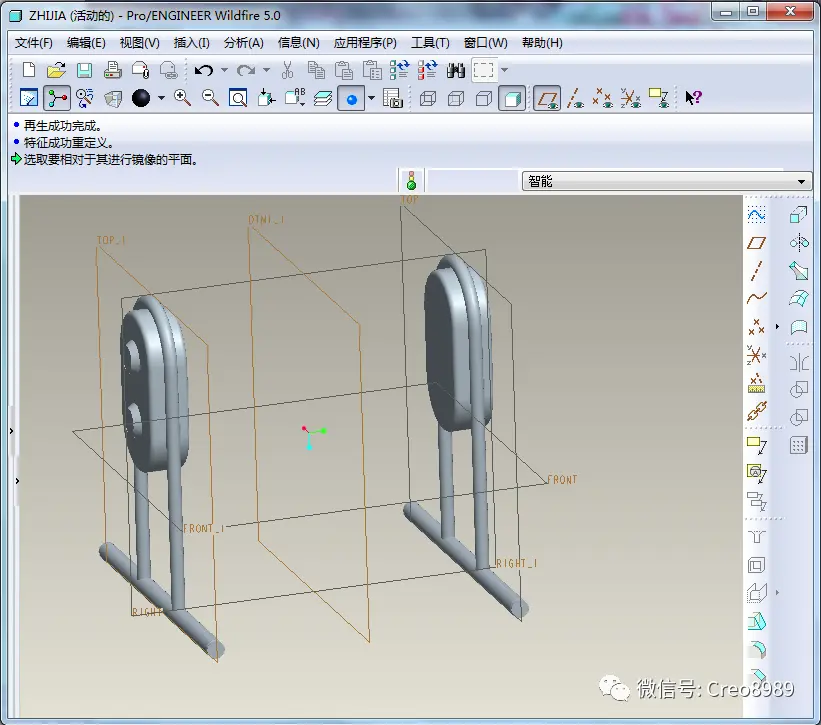

19.选中模型关于新建的基准平面镜像

20.新建基准平面

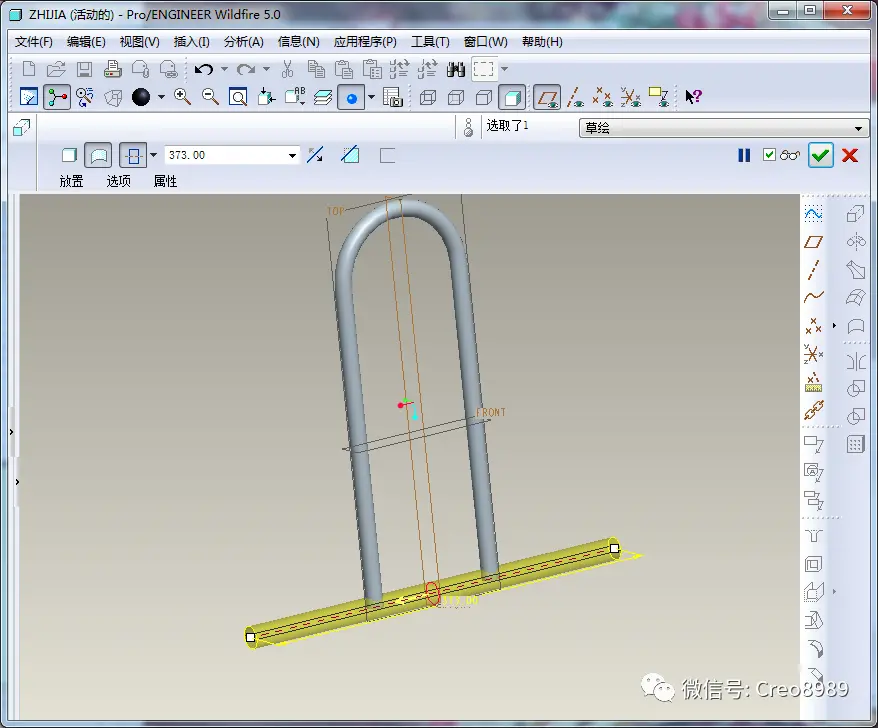

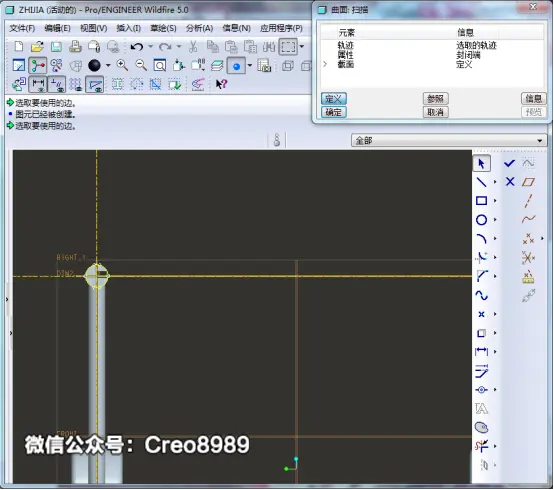

21.选择此平面草绘

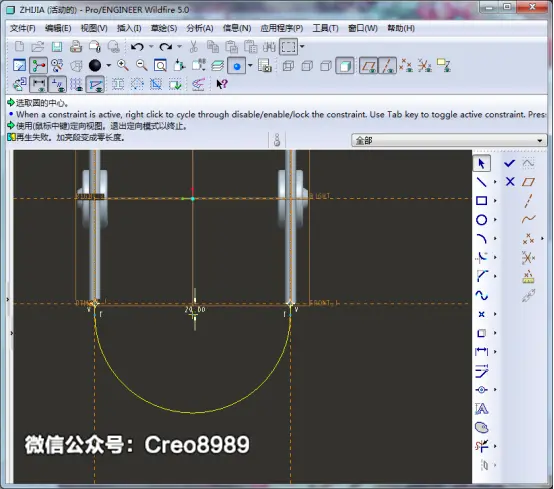

22.扫描成曲面，草绘，通过边界创建

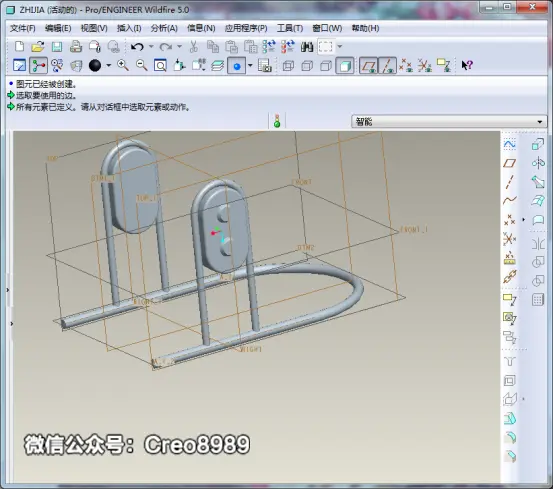

23.扫描结果

24.染色

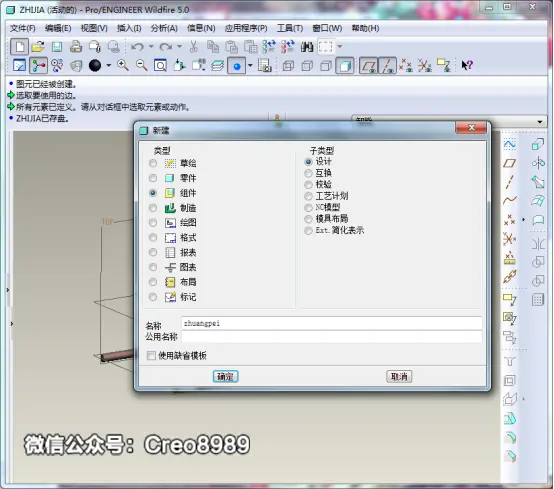

25.新建组件命名为zhuangpei

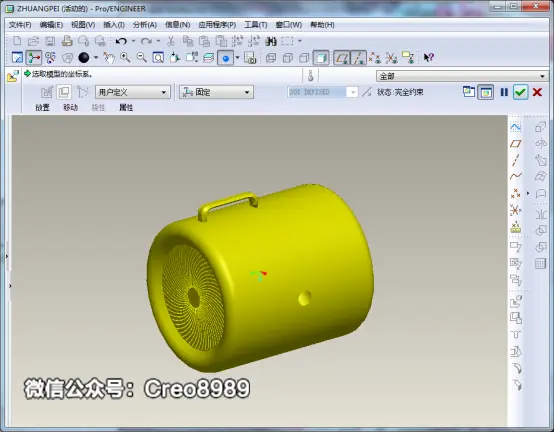

26.调入nuanfengji这个上一节课的零件，选择固定约束

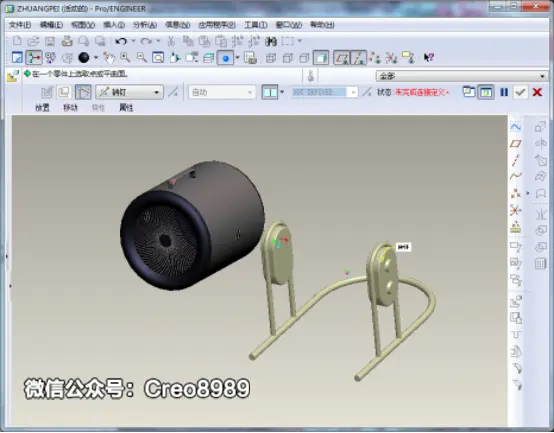

27.打开刚做的zhijia零件，选择约束类型为销钉约束

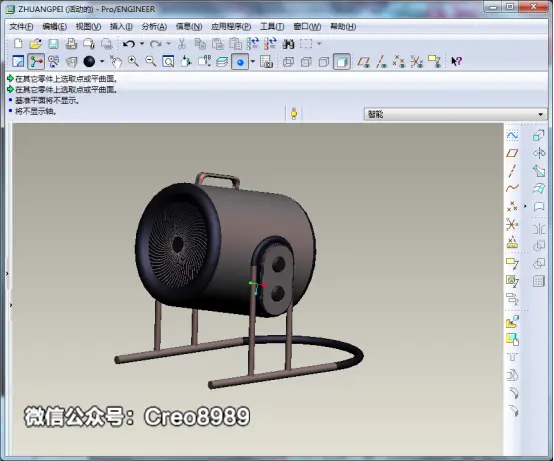

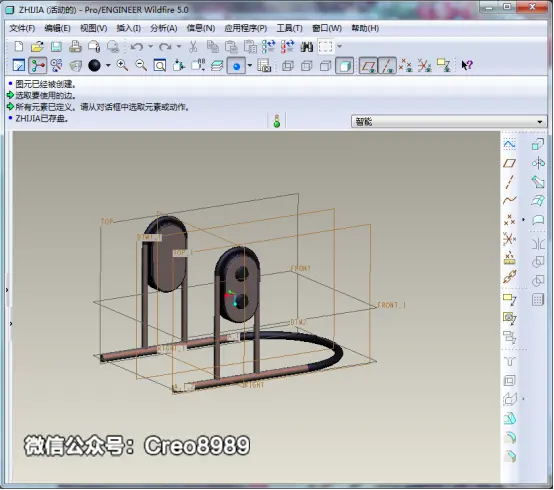

28.对其选择轴对其，平移选择RIGHT面DTM1，结果如下
